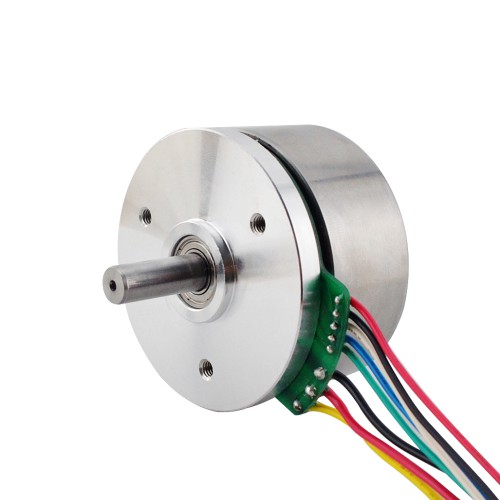

Ф61,2x34mm Bürstenloser Motor Außenläufer 60BLE34-24-01 24V 3740U/min 0,284Nm 100W 5,3A

Ф61,2x34mm Bürstenloser Motor Außenläufer 60BLE34-24-01 24V 3740U/min 0,284Nm 100W 5,3A

Dieser bürstenlose Außenläufermotor mit einem Durchmesser von 61,2 mm und einer Länge von 34 mm arbeitet mit 24 V DC. Die Nenndrehzahl beträgt 3740 U/min bei einem Drehmoment von 284 mN·m und einer Nennleistung von 100 W. Der Motor benötigt einen Nennstrom von 5,0 A, der Leerlaufstrom liegt bei 0,8 A. Die Welle misst 8 mm im Durchmesser und ist 23 mm lang. Ausgestattet ist das Modell mit Hall-Sensor, acht Anschlussleitungen mit mindestens 300 mm Länge. Das Gewicht beträgt 400 g.

Elektrische Spezifikation

• Herstellerteilenummer: 60BLE34-24-01
• Phasen: 3
• Polzahl: 14
• Widerstand/Leitung: 0,3 ± 0,1 Ohm bei 20 °C
• Induktivität/Leitung: 0,2 ± 0,2 mH bei 1 kHz
• Nennspannung: 24 VDC
• Leerlaufdrehzahl: 4250±10% U/min
• Leerlaufstrom: 0,8 A
• Nenndrehmoment: 284 mN,m
• Nenndrehzahl: 3740 U/min
• Nennstrom: 5,0 A
• Nennleistung: 100 W
• Gegen-EMK-Konstante: 4,2 Veff/1000 U/min
• Drehmomentkonstante: 56,7 mN.m/A
• Rotorträgheitsmoment: 1210 g.cm²
• Temperaturanstieg: Weniger als 80k
• Isolationsklasse: B 130 ℃
• Isolationsfestigkeit: 500 VAC 1MIN
• Isolationswiderstand: 100 MOhm bei 500 VDC
• Umgebungstemperatur: -25 ~ +50 ℃

Physikalische Spezifikation

• Bauform: Φ61,2 mm
• Motorlänge: 34 mm
• Wellendurchmesser: Φ8 mm
• Länge der Welle: 23 mm
• Anzahl der Leitungen: 8
• Leitungslänge: 300 mmMin.
• Sensor: Hall-Sensor
• Gewicht: 400 g

Anschluss
