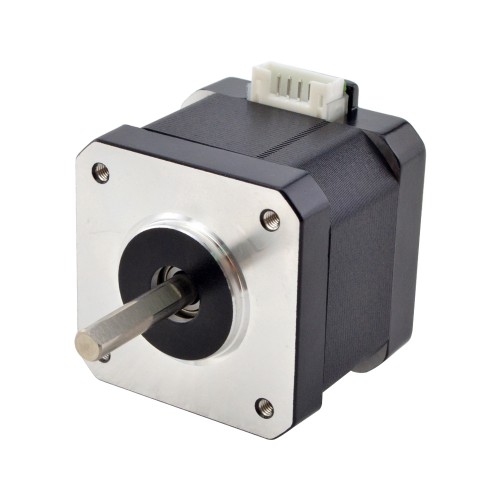

E-Serie Nema 17 Schrittmotor 17ME15-1504S 0,9 Grad 30Ncm D-Cut Welle 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
E-Serie Nema 17 Schrittmotor 17ME15-1504S 0,9 Grad 30Ncm D-Cut Welle 4 Drähte
Dieser bipolare Schrittmotor vom Typ 17ME15-1504S hat einen Schrittwinkel von 0,9 Grad und ein Haltemoment von 30 Ncm. Die Bauform beträgt 42 x 42 x 38 mm, mit einer 5 mm D-Cut-Welle von 23,5 mm Länge. Der Motor verfügt über vier Anschlussdrähte, jede Phase wird mit 1,5 A betrieben und hat einen Phasenwiderstand von 2,0 Ohm. Die Leitungslänge beträgt 1000 mm.
Elektrische Spezifikation
Herstellerteilenummer: 17ME15-1504S
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 0,9deg
Haltemoment: 30Ncm
Nennstrom/Phase: 1,50A
Phasenwiderstand: 2,0ohms
Induktivität: 5,2mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 38mm
Wellendurchmesser: Φ5mm
Länge der Welle: 23,5mm
Länge der D-Flachwelle: 20mm
Anzahl der Leitungen: 4
Leitungslänge: 1000mm
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Blau | Grün | Rot |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 30 |
| Haltemoment (oz.in) | 42,48 |
| Induktivität (mH) | 5,2 |
| Phasenwiderstand (ohm) | 2,0 |
| Nennstrom (A) | 1,5 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 38 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 23,5 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Abtriebswellentyp | D-Flachwelle |
| Produktserie | S |
| Schutzart | 40 |
