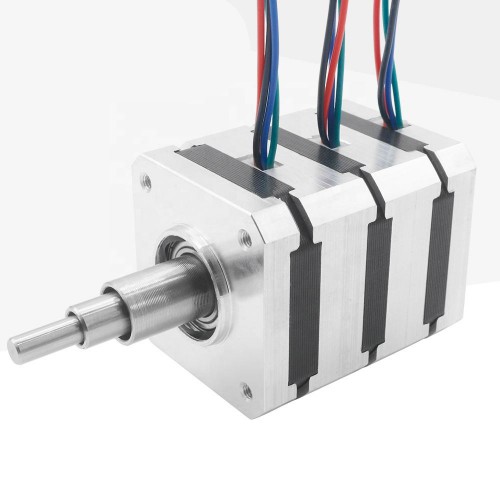

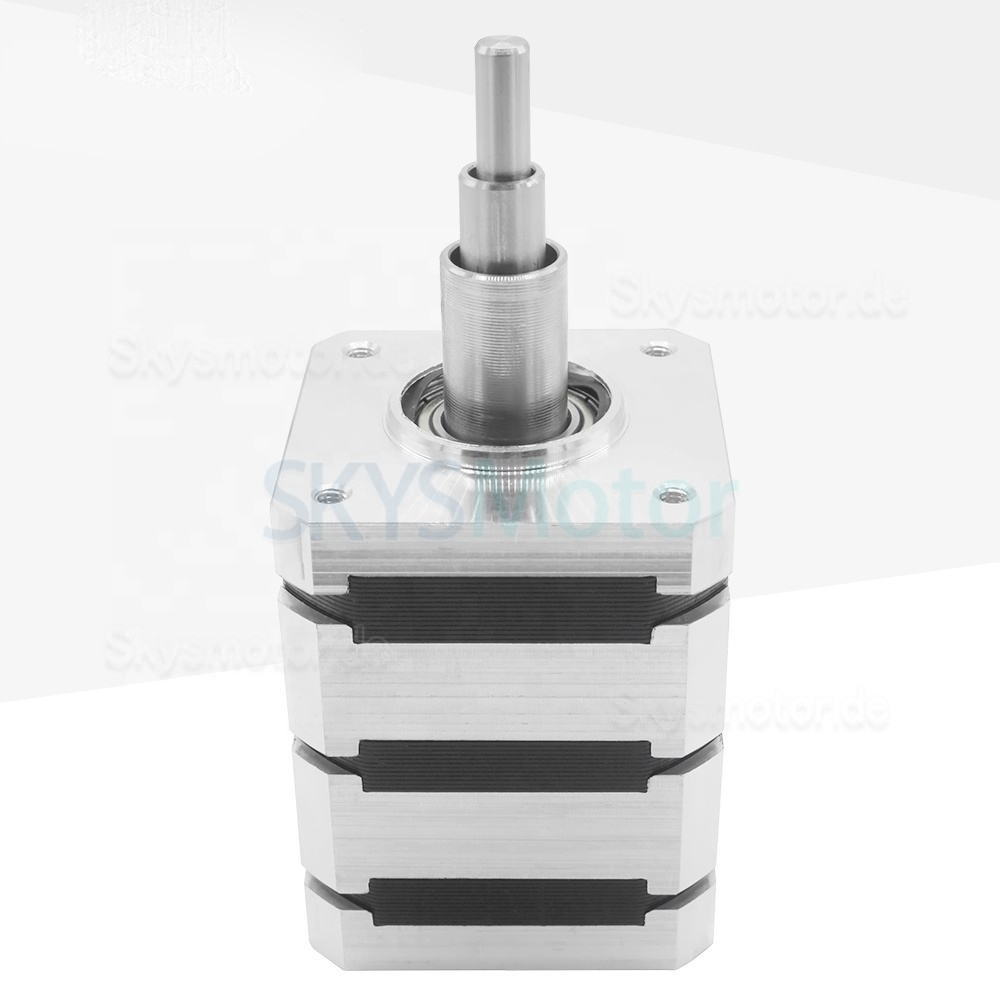

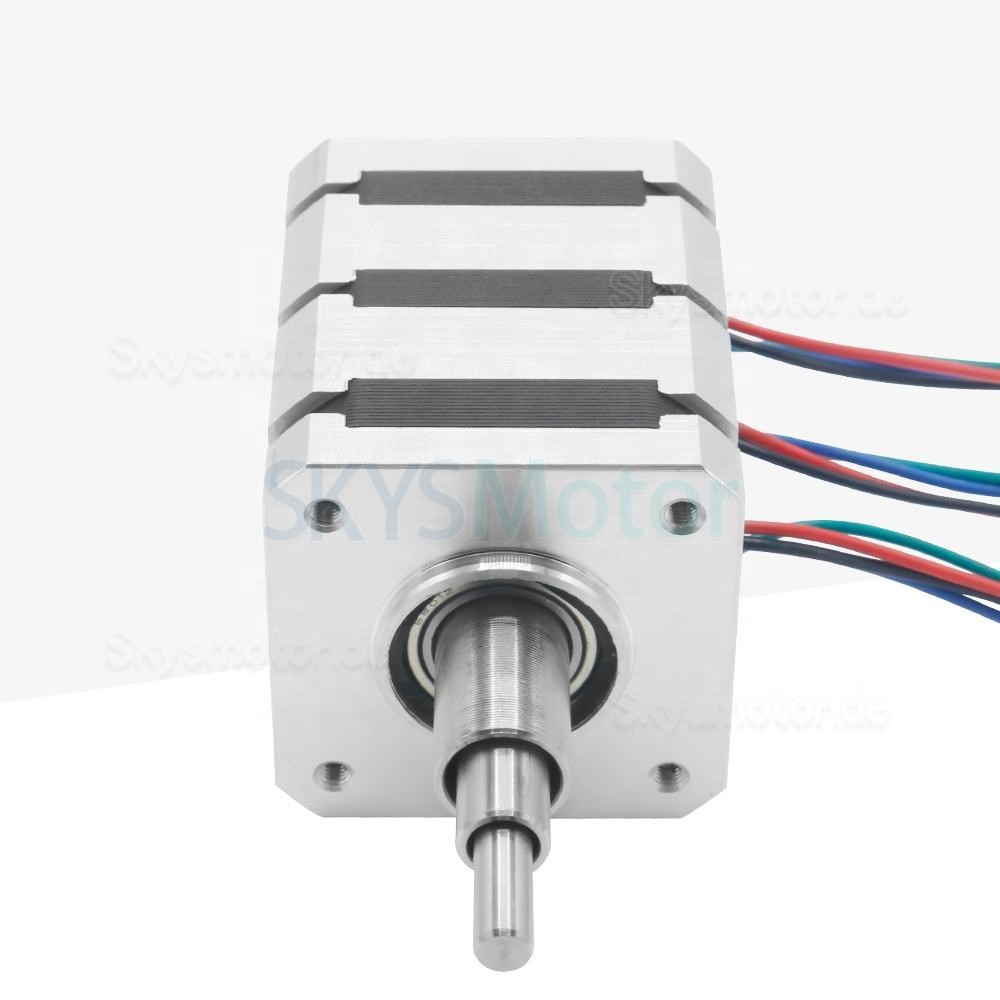

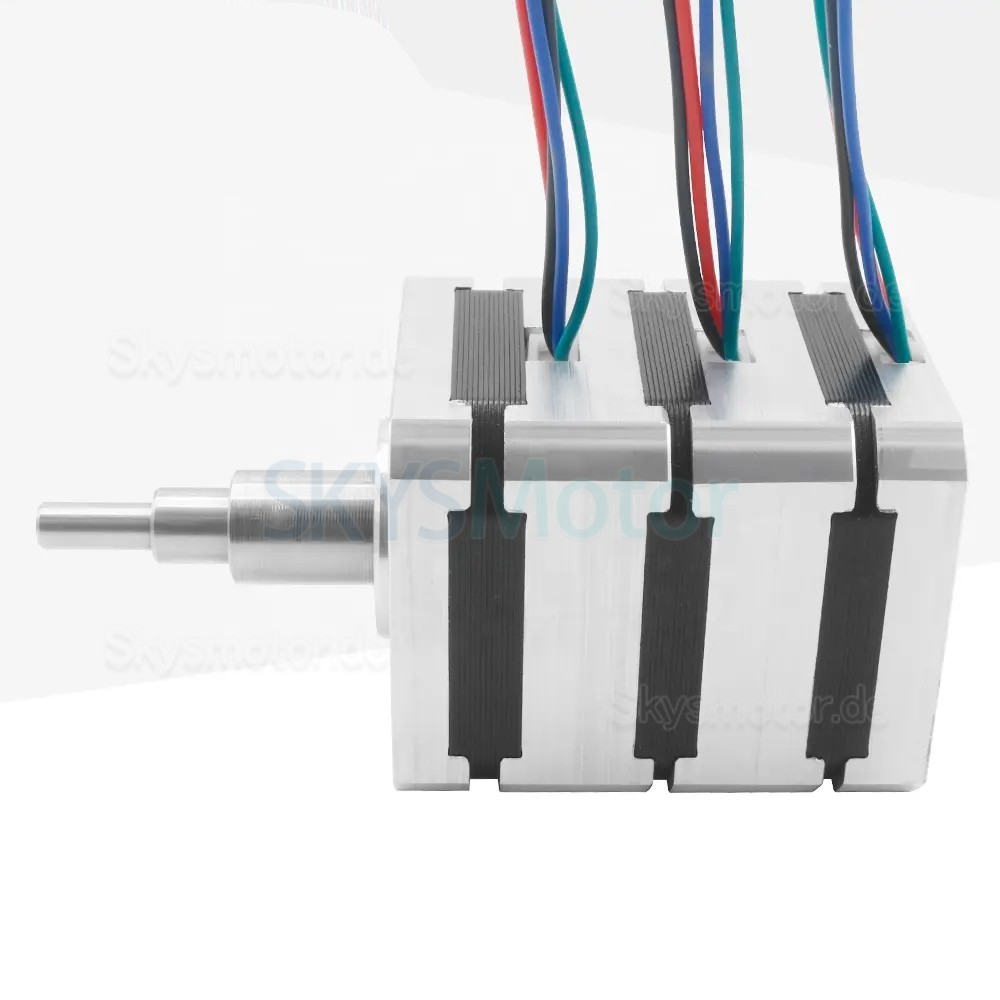

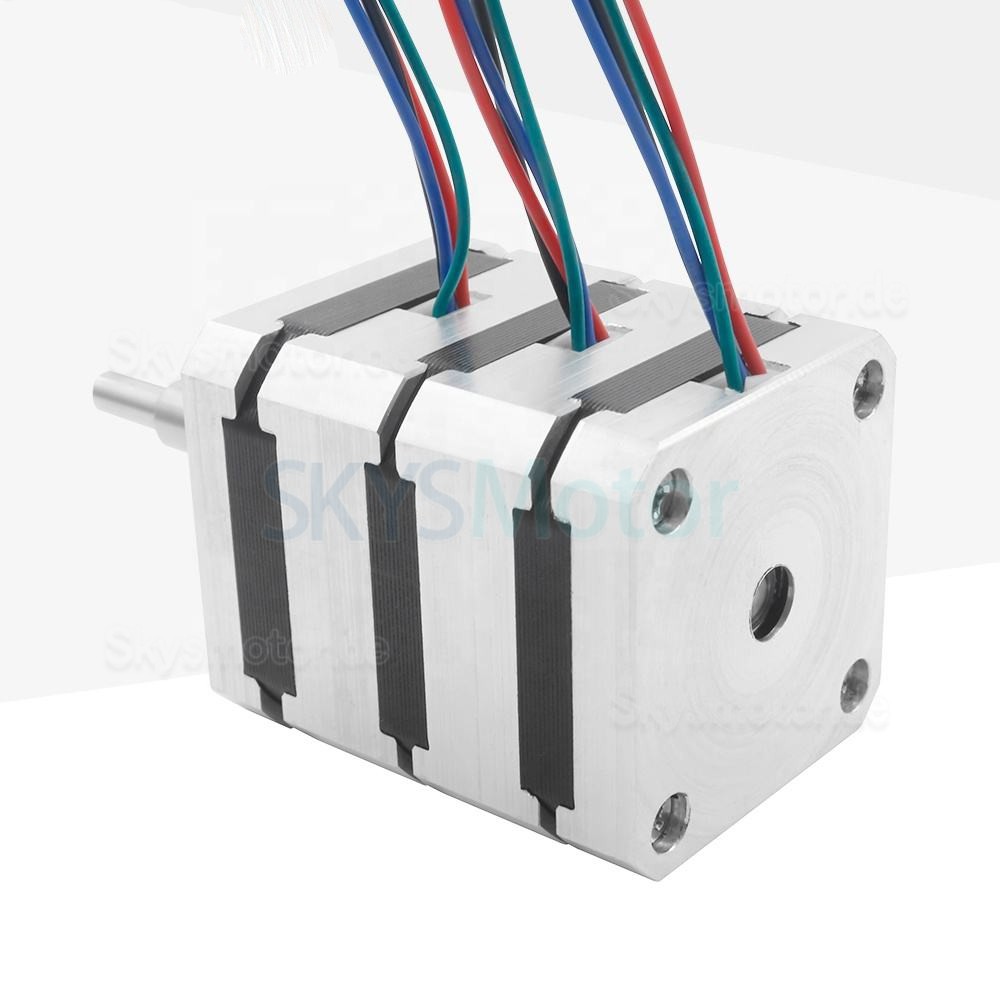

Nema 17 3 Achsen Schrittmotor 1,8 Grad 0,4 A TQE42S-0 12 VDC 200 mN.m 4 Drähte
Nema 17 3 Achsen Schrittmotor 1,8 Grad 0,4 A TQE42S-0 12 VDC 200 mN.m 4 Drähte
Dieser bipolare Schrittmotor vom Typ TQE42S-0 verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 200 mN·m. Die Bauform beträgt 42 x 42 mm bei einer Motorlänge von 57,5 mm. Der Motor arbeitet mit 0,4 A pro Phase bei einer Nennspannung von 12 VDC. Der Phasenwiderstand liegt bei 3,5 Ohm, die Induktivität bei 0,90 mH. Er ist mit vier Anschlussleitungen ausgestattet.
Elektrische Spezifikation:
Herstellerteilenummer: TQE42S-0
Motortyp: Bipolar
Anzahl der Phasen:2
Schrittwinkel: 1,8 Grad
Isolationswiderstand:100MΩmin, (500V DC)
Haltemoment: 200m N.m
Rastmoment:20m N.m
Nennstrom/Phase: 0,4A
Nennspannung: 12VDC
Widerstand/Phase: 3,5 Ω±10%
Induktivität/Phase:0,90 m H±20%;
Physikalische Spezifikation
Bauform: 42X42mm
Motorlänge: 57,5 mm
Länge der Welle: 12/24/40mm
Anzahl der Leitungen: 4
Gewicht: 450g;

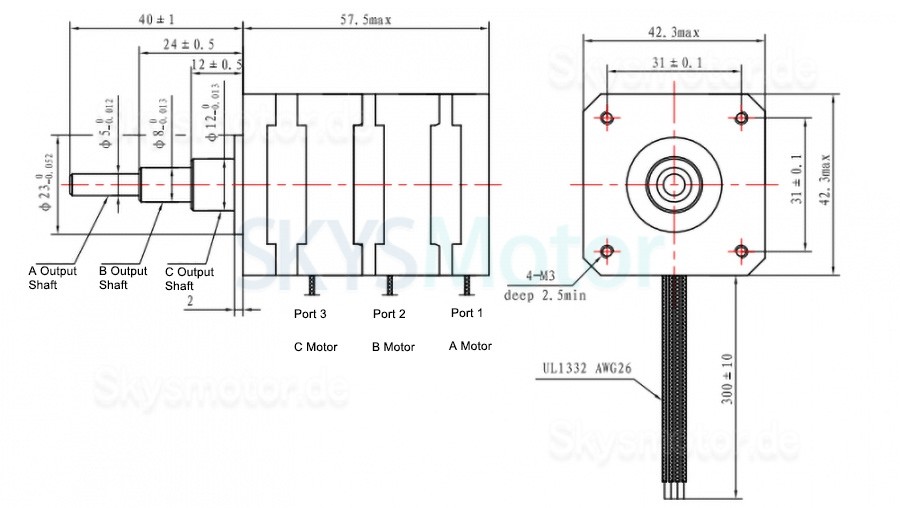

Abmessungen:
| Physikalische Spezifikation | |
|---|---|
| Gewicht (g) | 450 |
| Motorlänge (mm) | 57,5 |
| Flanschdurchmesser (mm) | 42X42mm |
| Anzahl der Leitungen | 4 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Elektrische Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Motortyp | Mehrschichtiger Schrittmotor |
| Anzahl der Phasen | 2 |
| Rastmoment (mN.m) | 20 |
| Haltemoment (mNcm) | 200 |
| Nennspannung (V) | 12 |
