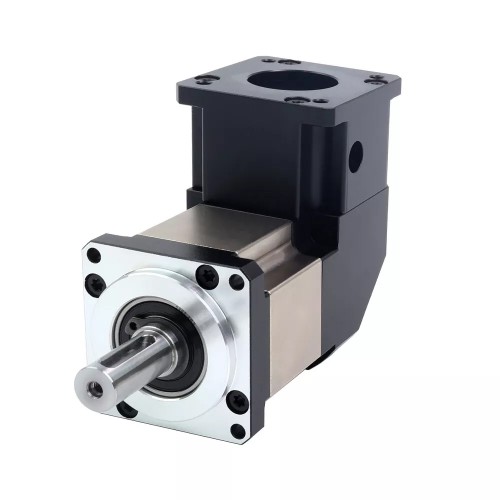

RYG17 Serie Nema 17 Winkelplanetengetriebe, Untersetzung 5:1/10:1/20:1/50:1 Eingangswelle 5mm
Kaufen Sie jetzt:€153,28
RYG17 Serie Nema 17 Winkelplanetengetriebe, Untersetzung 5:1/10:1/20:1/50:1 Eingangswelle 5mm
Dieses Winkelgetriebe ist für Nema-17-Schrittmotoren ausgelegt, wobei die Hochgeschwindigkeits- und Niedriggeschwindigkeitswelle in einem 90-Grad-Winkel zueinander stehen. Ein wesentlicher Vorteil dieses Winkelgetriebes ist seine kompakte Bauweise, die den Einbau in engen Räumen ermöglicht. Es eignet sich besonders für Anwendungen, bei denen die Antriebseinheit nahe an der Abtriebseinheit positioniert werden muss, wie zum Beispiel bei Förderanlagen oder anderen Maschinen.
| Motor | RYG17-G05 | RYG17-G10 | RYG17-G20 | RYG17-G50 |
| Übersetzungsverhältnis | 5:1 | 10:1 | 20:1 | 50:1 |
| Bauform(mm) | 42 x 42 | |||
| Antriebswellendurchmesser(mm) | 5 | |||
| Ausgangswellendurchmesser(mm) | 10 | |||
| Antriebswellenlänge(mm) | 31.5 | |||
| Ausgangswellenlänge(mm) | 25 | |||
| Getriebelänge(mm) | 65,5 | 65,5 | 76,5 | 76,5 |
| Getriebe Passende Motoren Eingangswellenlänge(mm) | 15-30 | 15-30 | 15-30 | 15-30 |
| Max. zulässiges Drehmoment | 9Nm | 5Nm | 12Nm | 10Nm |
| Drehmoment (erlaubt) | 18Nm | 10Nm | 24Nm | 20Nm |
| Maximale axiale Belastung der Welle | 80N | |||
| Maximale radiale Belastung der Welle | 260N | |||
| Nenndrehzahl | 3000U/min | |||
| Max. Eingangsgeschwindigkeit | 6000U/min | |||
| Wasserdichtigkeit | IP54 | |||
| Verdrehspiel im Leerlauf | <=15Bogenminuten | <=15Bogenminuten | <=20Bogenminuten | <=20Bogenminuten |
| Wirkungsgrad | 94% | |||
| Betriebstemperatur | -20~150oC | |||
| Lebensdauer | 20000h | |||
| Physikalische Spezifikation | |
|---|---|
| Flanschdurchmesser (mm) | 42 x 42 |
| Eingangswellendurchmesser (mm) | 5 |
| Durchmesser der Ausgangswelle (mm) | 10 |
| Länge der Ausgangswelle (mm) | 25 |
| Wellentyp | Passfeder |
| Getriebelänge (mm) | 65,5 / 76,5 |
| Anzug für Motor | Nema 17 |
| Getriebeart | Winkelplanetengetriebe |
| Untersetzung | 5:1 / 10:1 / 20:1 / 50:1 / 100:1 |
| Max. Länge der Eingangswelle | 31,5 |
| Verdrehspiel im Leerlauf | <=15' / <=20' |
