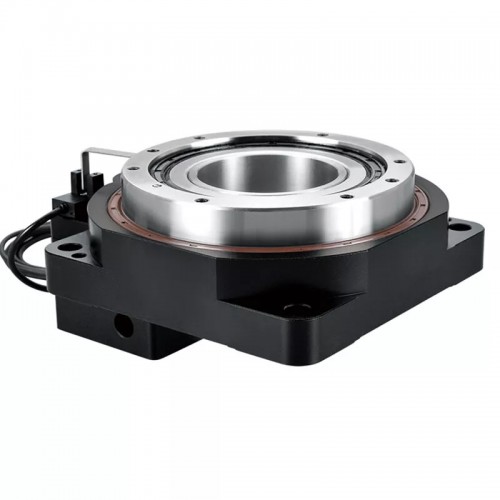

ZCT85-5/ZCT85-10 Rundschalttisch Elektrisch, Eingangswelle 14mm für 60 mm 400 W AC-Servomotor/Schrittmotor
ZCT85-5/ZCT85-10 Rundschalttisch Elektrisch, Eingangswelle 14mm für 60 mm 400 W AC-Servomotor/Schrittmotor
Artikelbeschreibung vom Verkäufer
ZCT85-5 14-50-70 Rundschalttisch Elektrisch, Eingangswelle 14mm, Untersetzungsverhältnis 5:1 für 60 mm 400 W AC-Servomotor/Schrittmotor
ZCT85-10 14-50-70 Rundschalttisch Elektrisch, Eingangswelle 14mm, Untersetzungsverhältnis 5:1 für 60 mm 400 W AC-Servomotor/Schrittmotor
BITTE LESEN SIE DEN FOLGENDEN HINWEIS VOR DER BESTELLUNG:
1.Reduktionsverhältnis
Die Untersetzung des von Ihnen bestellten rundschalttische beträgt: 5:1 und 10:1.
2.Eingangsgröße

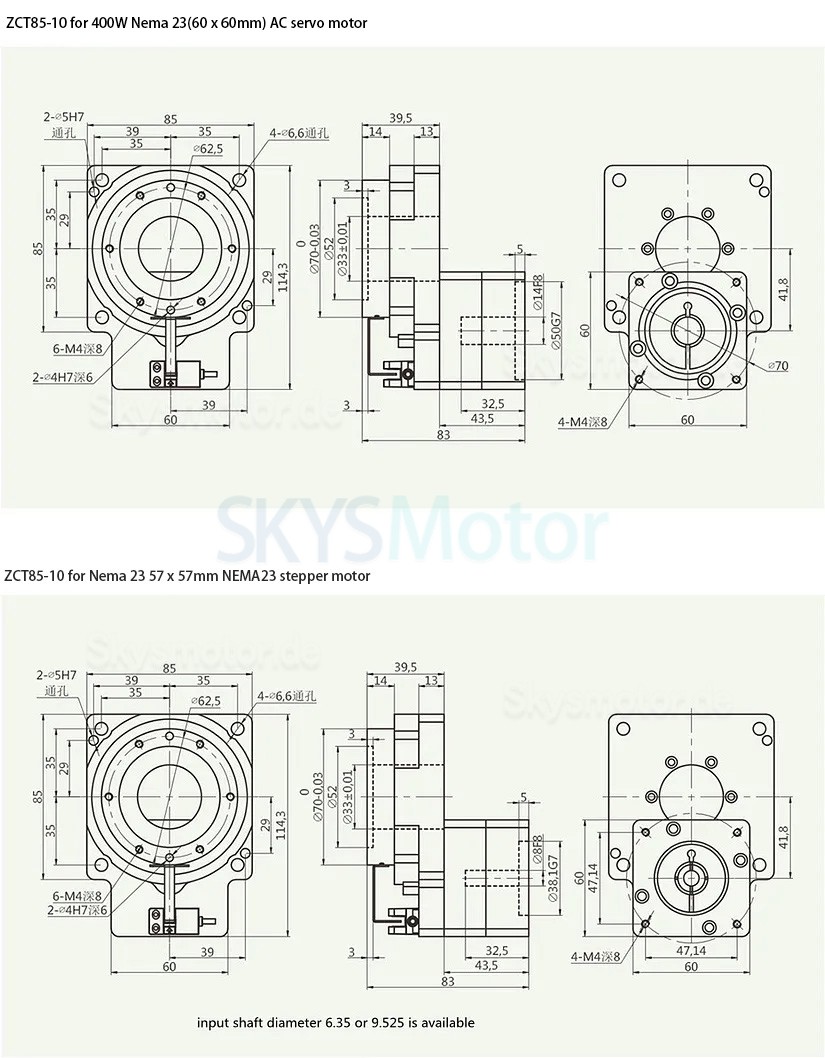

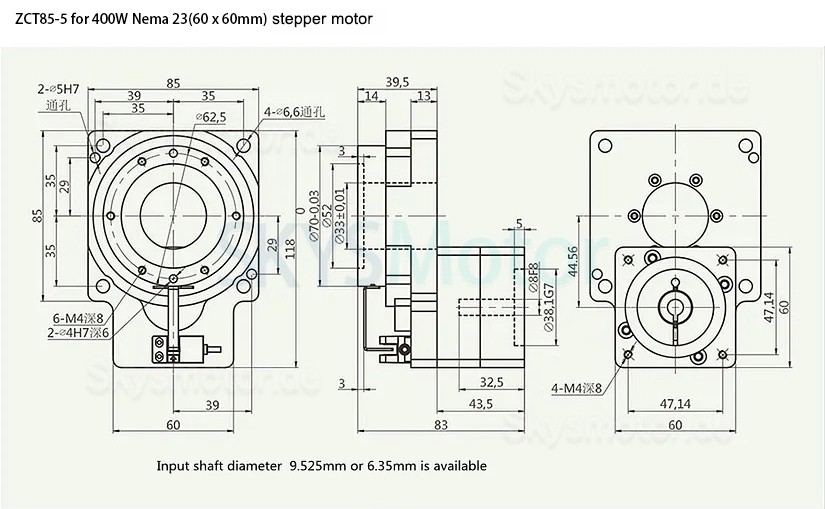

Wir liefern das Rundschalttische in den Standardabmessungen wie folgt:
| Model | Bauform | Reduktionsverhältnis | Wellendurchmesser des Motors | Montageflansch | diagonaler Schraubenlochabstand |
| ZCT85-5 für Nema 23 Schrittmotor | 60mm | 5:1 | 8mm | 50mm | 70mm |
| ZCT85-5 für Nema 23 Servomotor | 60mm | 5:1 | 14mm | 50mm | 70mm |
| ZCT85-10 für Nema 23 Schrittmotor | 60mm | 10:1 | 8mm | 50mm | 70mm |
| ZCT85-10 für Nema 23 Servomotor | 60mm | 10:1 | 14mm | 50mm | 70mm |
Bei Fragen zu den Abmessungen des Planetengetriebes senden Sie mir bitte die Maßzeichnung Ihres Motors. Wir bieten Ihnen einen individuellen Service für Ihren Motor und helfen Ihnen gerne bei der Auswahl des passenden Planetengetriebes.
Parameter
.jpg "ZCT85-5/ZCT85-10 Rundschalttisch Elektrisch, Eingangswelle 14mm für 60 mm 400 W AC-Servomotor/Schrittmotor")
Wenn Sie Fragen zur Anpassung der Präzision, der Eingangs- und Ausgangsabmessungen oder des Untersetzungsverhältnisses haben, schreiben Sie mir bitte.

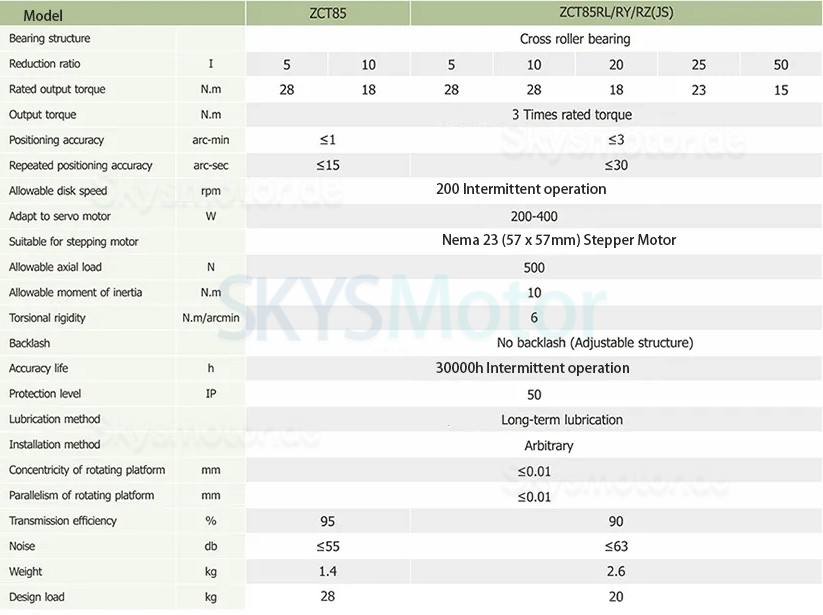

Hier sind die Parameter des Planetengetriebes:
.jpg "ZCT85-5/ZCT85-10 Rundschalttisch Elektrisch, Eingangswelle 14mm für 60 mm 400 W AC-Servomotor/Schrittmotor")
(2).jpg "ZCT85-5/ZCT85-10 Rundschalttisch Elektrisch, Eingangswelle 14mm für 60 mm 400 W AC-Servomotor/Schrittmotor")
.jpg "ZCT85-5/ZCT85-10 Rundschalttisch Elektrisch, Eingangswelle 14mm für 60 mm 400 W AC-Servomotor/Schrittmotor")
| Physikalische Spezifikation | |
|---|---|
| Flanschdurchmesser (mm) | 60 x 60 |
| Eingangswellendurchmesser (mm) | 8 / 14 |
| Länge der Eingangswelle (mm) | 32,5 |
| Anzug für Motor | Nema 23 / 60x60 Servo |
| Getriebeart | Rundschalttisch |
| Untersetzung | 5:1 / 10:1 |
| Verdrehspiel im Leerlauf | Nein Verdrehspiel |
| Max. Länge der Eingangswelle | 32,5 |
