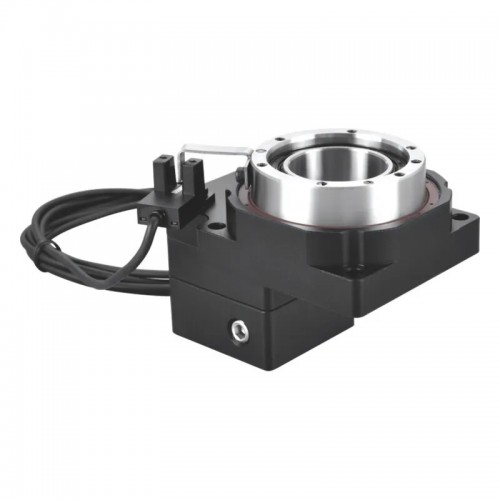

ZCT62-5/ZCT62-10 Rundschalttisch Elektrisch, Eingangswelle 5mm/8mm, Untersetzung 5:1 10:1 für 50 W/100 W AC-Servomotor / 42 Nema-Schrittmotor
ZCT62-5/ZCT62-10 Rundschalttisch Elektrisch, Eingangswelle 5mm/8mm, Untersetzung 5:1 10:1 für 50 W/100 W AC-Servomotor / 42 Nema-Schrittmotor
Artikelbeschreibung vom Verkäufer
ZCT62-5 8-30-46 Rundschalttisch Elektrisch, Eingangswelle 5mm/8mm, Untersetzung 5:1 für 100 W AC-Servomotor / 42 Nema-Schrittmotor
ZCT62-5 8-30-46 Rundschalttisch Elektrisch, Eingangswelle 5mm/8mm, Untersetzung 10:1 für 100 W AC-Servomotor / 42 Nema-Schrittmotor
BITTE LESEN SIE DEN FOLGENDEN HINWEIS VOR DER BESTELLUNG:
1.Reduktionsverhältnis
Das Untersetzungsverhältnis des von Ihnen bestellten Rundschalttische beträgt: 5:1 oder 10:1
2.Eingangsgröße
Wir liefern das Rundschalttische in den Standardabmessungen wie folgt:
| Model | Bauform | Reduktionsverhältnis | Wellendurchmesser des Motors | Montageflansch | Schraubenlochabstand |

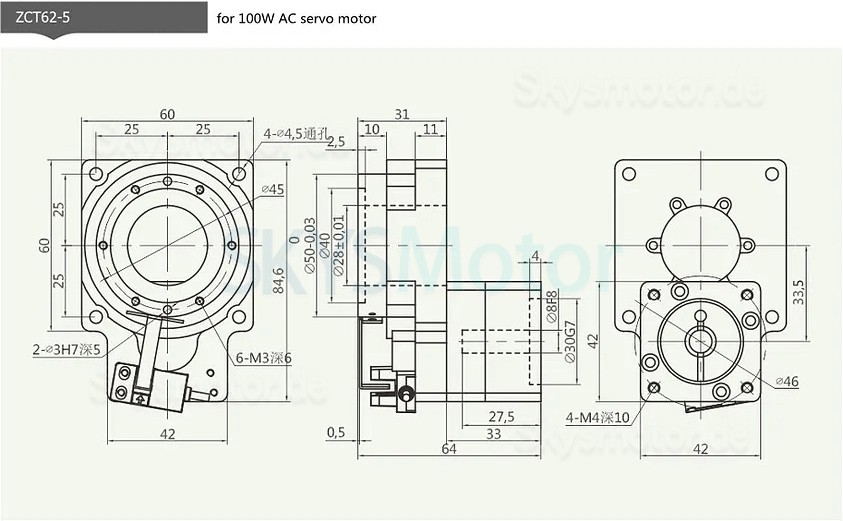

| ZCT62-5 für Nema 23 Servomotor | 42mm | 5:1 / 10:1 | 5mm | 30mm | 46mm |

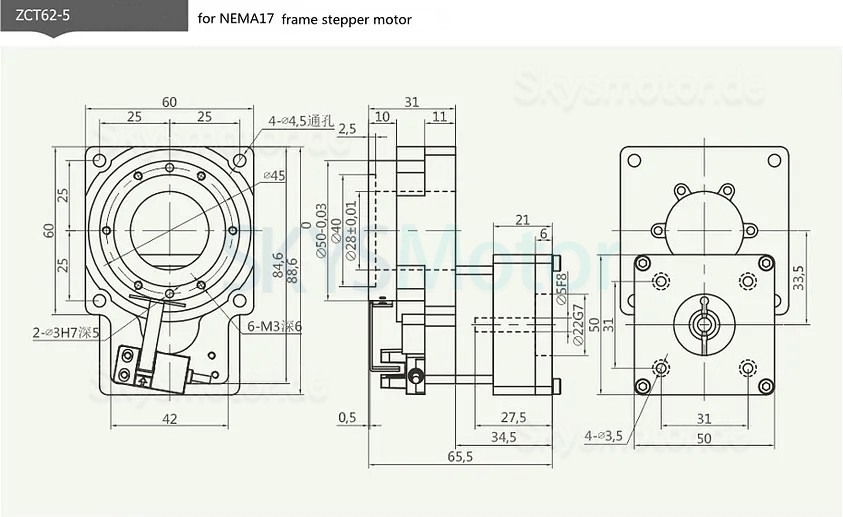

| ZCT62-5 für Nema 23 Schrittmotor | 42mm | 5:1 /10:1 | 8mm | 30mm | 46mm |
Bei Fragen zu den Abmessungen des Planetengetriebes senden Sie mir bitte die Maßzeichnung Ihres Motors. Wir bieten Ihnen einen individuellen Service für Ihren Motor und helfen Ihnen bei der Auswahl des passenden Rundschalttische.
3rd:Parameters
Wenn Sie Fragen zur Anpassung der Präzision, der Eingangs- und Ausgangsabmessungen oder des Untersetzungsverhältnisses haben, schreiben Sie mir bitte

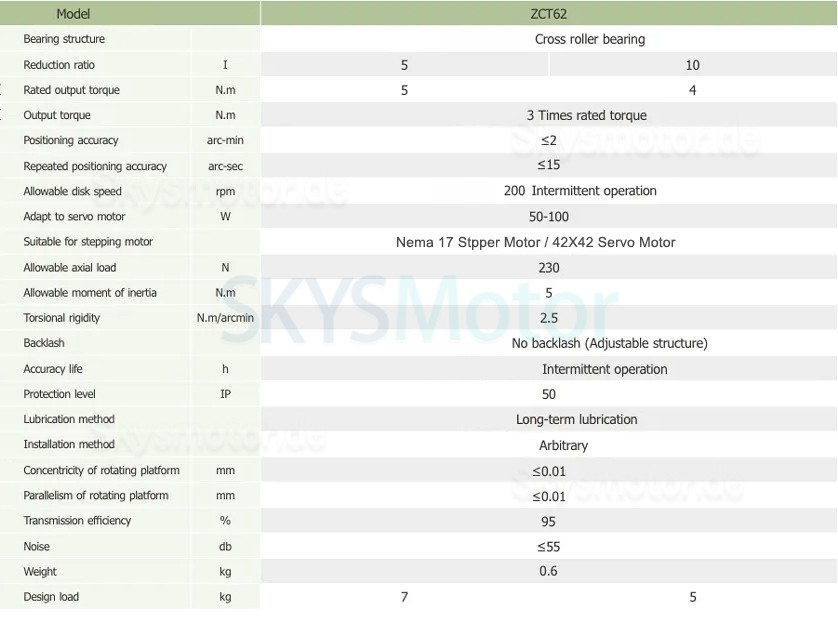

Hier sind die Parameter des Planetengetriebes:
.jpg "ZCT62-5/ZCT62-10 Rundschalttisch Elektrisch, Eingangswelle 5mm/8mm, Untersetzung 5:1 10:1 für 50 W/100 W AC-Servomotor / 42 Nema-Schrittmotor")
.jpg "ZCT62-5/ZCT62-10 Rundschalttisch Elektrisch, Eingangswelle 5mm/8mm, Untersetzung 5:1 10:1 für 50 W/100 W AC-Servomotor / 42 Nema-Schrittmotor")
.jpg "ZCT62-5/ZCT62-10 Rundschalttisch Elektrisch, Eingangswelle 5mm/8mm, Untersetzung 5:1 10:1 für 50 W/100 W AC-Servomotor / 42 Nema-Schrittmotor")
| Physikalische Spezifikation | |
|---|---|
| Flanschdurchmesser (mm) | 42 x 42 |
| Eingangswellendurchmesser (mm) | 5 / 8 |
| Länge der Eingangswelle (mm) | 27,5 |
| Anzug für Motor | Nema 17 / 42x42 Servo |
| Getriebeart | Rundschalttisch |
| Untersetzung | 5:1 / 10:1 |
| Verdrehspiel im Leerlauf | Nein Verdrehspiel |
| Max. Länge der Eingangswelle | 27,5 |
