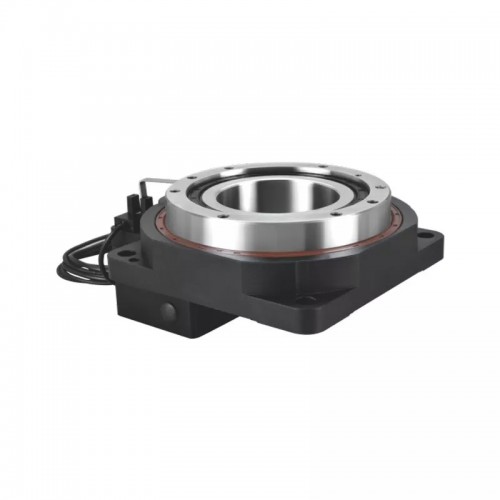

ZCT130-10/ZCT130-18 Hohlstellantrieb Rundschalttisch, Eingangswelle 14mm, Untersetzung 10:1 18:1 für 60 mm 400W AC Servomotor/Schrittmotor
ZCT130-10/ZCT130-18 Hohlstellantrieb Rundschalttisch, Eingangswelle 14mm, Untersetzung 10:1 18:1 für 60 mm 400W AC Servomotor/Schrittmotor
Artikelbeschreibung vom Verkäufer
ZCT130-10 14-50-70 Rundschalttisch Elektrisch, Eingangswelle 14, Untersetzung 10:1 für 60 Rahmen 400 W AC-Servomotor Eingangswelle 14 mm
ZCT130-18 14-50-70 Rundschalttisch Elektrisch, Eingangswelle 14, Untersetzung 18:1 für 60 Rahmen 400 W AC-Servomotor Eingangswelle 14 mm
BITTE LESEN SIE DEN FOLGENDEN HINWEIS VOR DER BESTELLUNG:
1.Reduktionsverhältnis
Das Untersetzungsverhältnis des von Ihnen bestellten Rundschalttische beträgt: 10:1 oder 18:1
2.Eingangsgröße
Wir liefern das Rundschalttische in den Standardabmessungen wie folgt:
| Model | Bauform | Reduktionsverhältnis | Wellendurchmesser des Motors | Montageflansch | diagonaler Schraubenlochabstand |

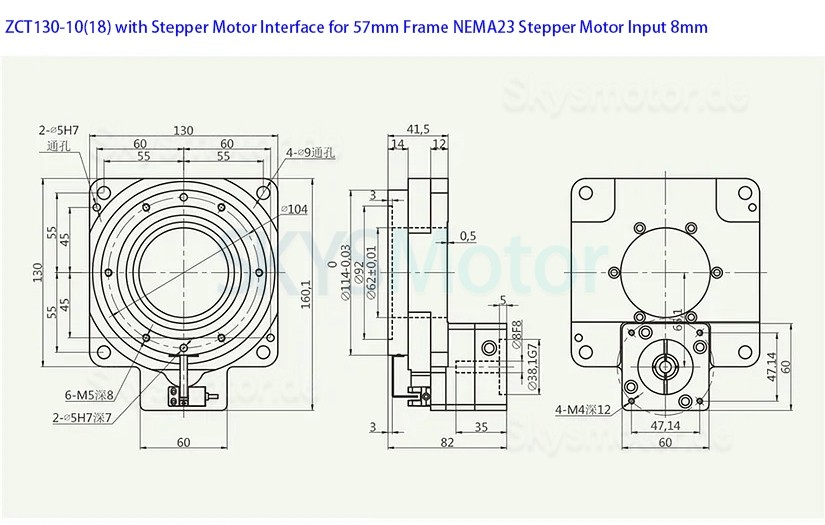

| ZCT130-10 für Nema 23 Schrittmotor | 60mm | 10:1 | 8mm | 50mm | 70mm |
| ZCT130-18 für Nema 23 Schrittmotor | 60mm | 18:1 | 8mm | 50mm | 70mm |

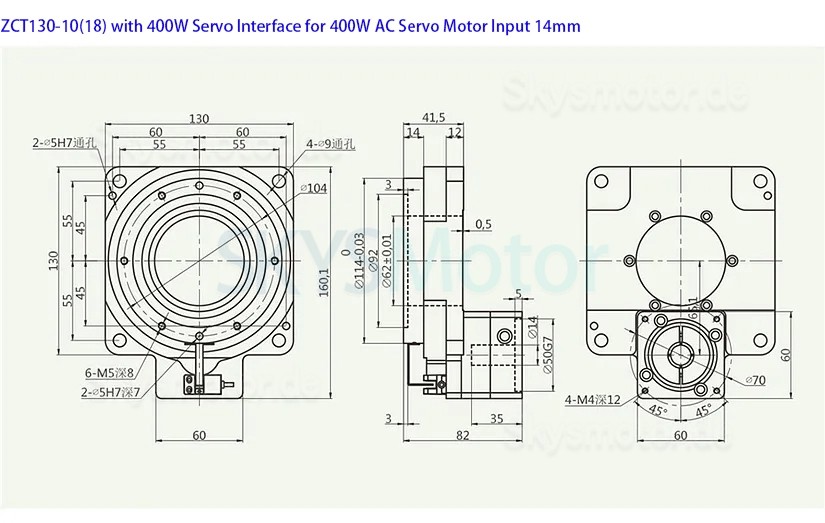

| ZCT130-10 für 60-Frame-Servomotor | 60mm | 10:1 | 14mm | 50mm | 70mm |
| ZCT130-18 für 60-Frame-Servomotor | 60mm | 18:1 | 14mm | 50mm | 70mm |
Bei Fragen zu den Abmessungen des Planetengetriebes senden Sie mir bitte die Maßzeichnung Ihres Motors. Wir bieten Ihnen einen individuellen Service für Ihren Motor und helfen Ihnen bei der Auswahl des passenden Rundschalttische.
3rd:Parameters
Wenn Sie Fragen zur Anpassung der Präzision, der Eingangs- und Ausgangsabmessungen oder des Untersetzungsverhältnisses haben, schreiben Sie mir bitte

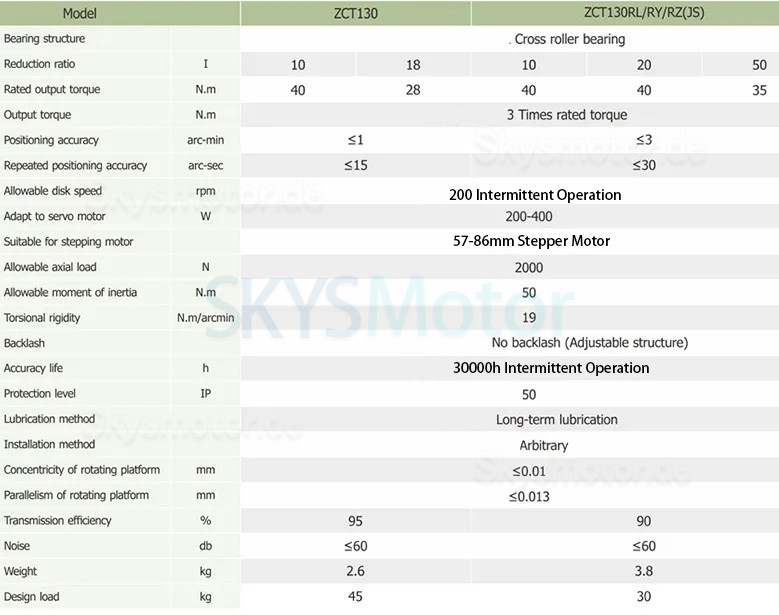

Hier sind die Parameter des Planetengetriebes:

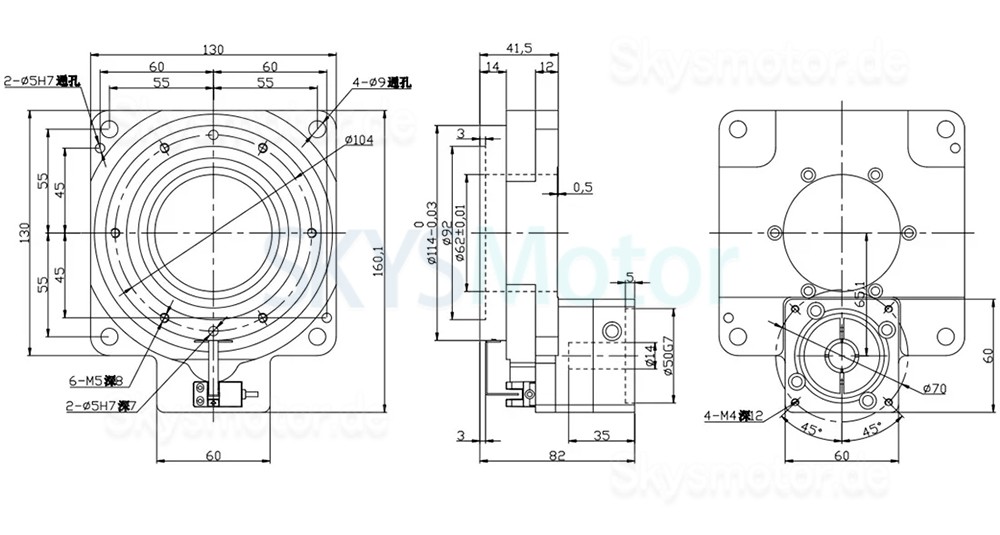

.jpg "ZCT130-10/ZCT130-18 Hohlstellantrieb Rundschalttisch, Eingangswelle 14mm, Untersetzung 10:1 18:1 für 60 mm 400W AC Servomotor/Schrittmotor")
.jpg "ZCT130-10/ZCT130-18 Hohlstellantrieb Rundschalttisch, Eingangswelle 14mm, Untersetzung 10:1 18:1 für 60 mm 400W AC Servomotor/Schrittmotor")
.jpg "ZCT130-10/ZCT130-18 Hohlstellantrieb Rundschalttisch, Eingangswelle 14mm, Untersetzung 10:1 18:1 für 60 mm 400W AC Servomotor/Schrittmotor")
| Physikalische Spezifikation | |
|---|---|
| Flanschdurchmesser (mm) | 60 x 60 |
| Eingangswellendurchmesser (mm) | 8 / 14 |
| Länge der Eingangswelle (mm) | 35 |
| Anzug für Motor | Nema 23 / 60x60 Servo |
| Getriebeart | Rundschalttisch |
| Untersetzung | 10:1 / 18:1 |
| Verdrehspiel im Leerlauf | Nein Verdrehspiel |
| Max. Länge der Eingangswelle | 35 |
