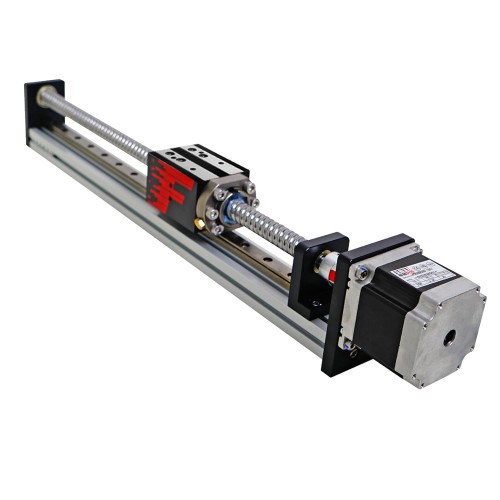

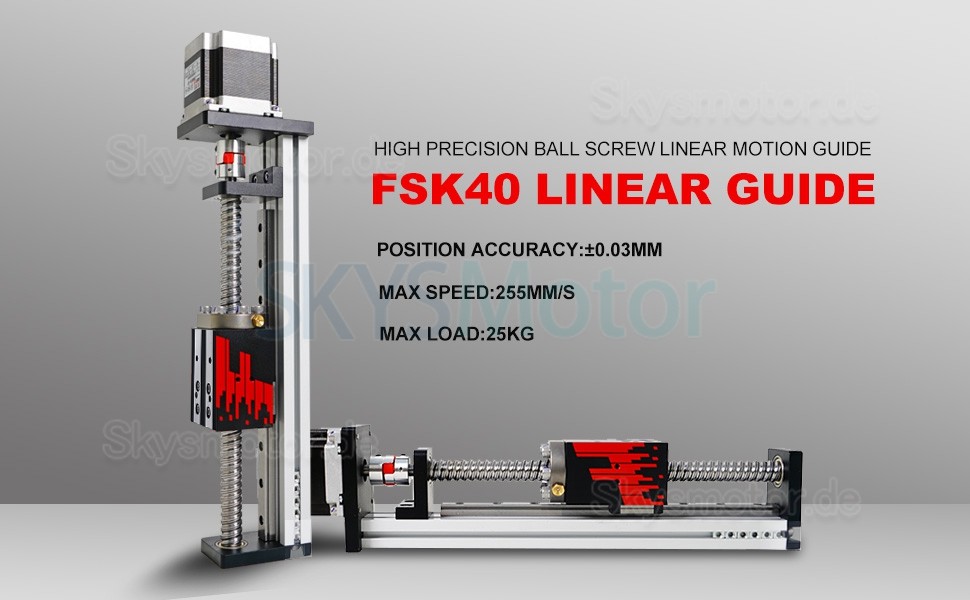

Lineare Gleitschiene, Linearführungsschiene FSL40 50–1000 mm mit Nema 23 Schrittmotor

Lineare Gleitschiene, Linearführungsschiene FSL40 50–1000 mm mit Nema 23 Schrittmotor

Eigenschaften:

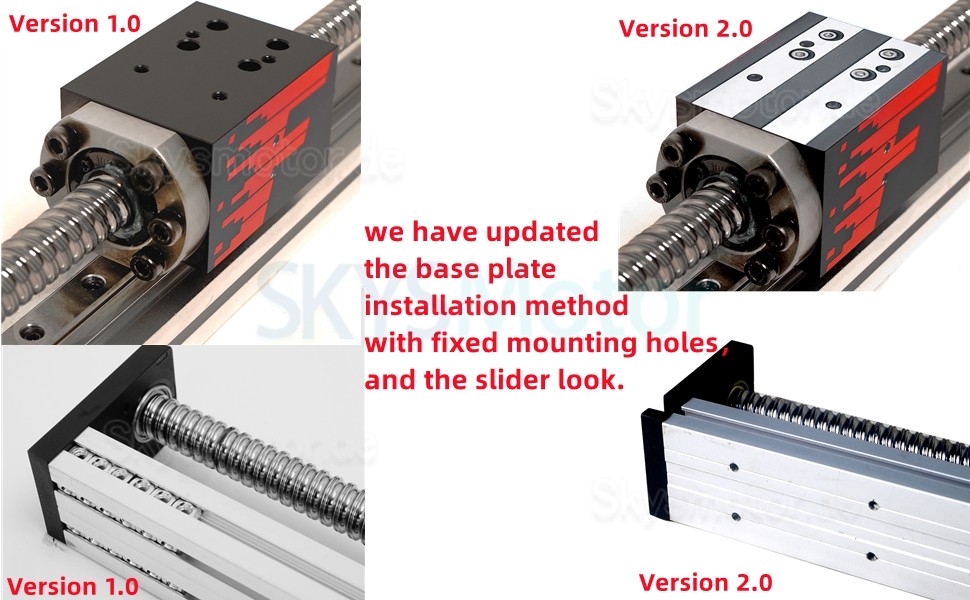

FSL40/FSK40 ist dasselbe Linearmodul. Wir haben die Befestigungsmethode der Grundplatte mit festen Montagebohrungen aktualisiert.

Bitte beachten Sie, dass sich während der Aktualisierungsphase einige Module in Version 1.0 oder Version 2.0 befinden können. Wenn Sie eine bestimmte Version wünschen, kontaktieren Sie uns bitte vor dem Kauf.

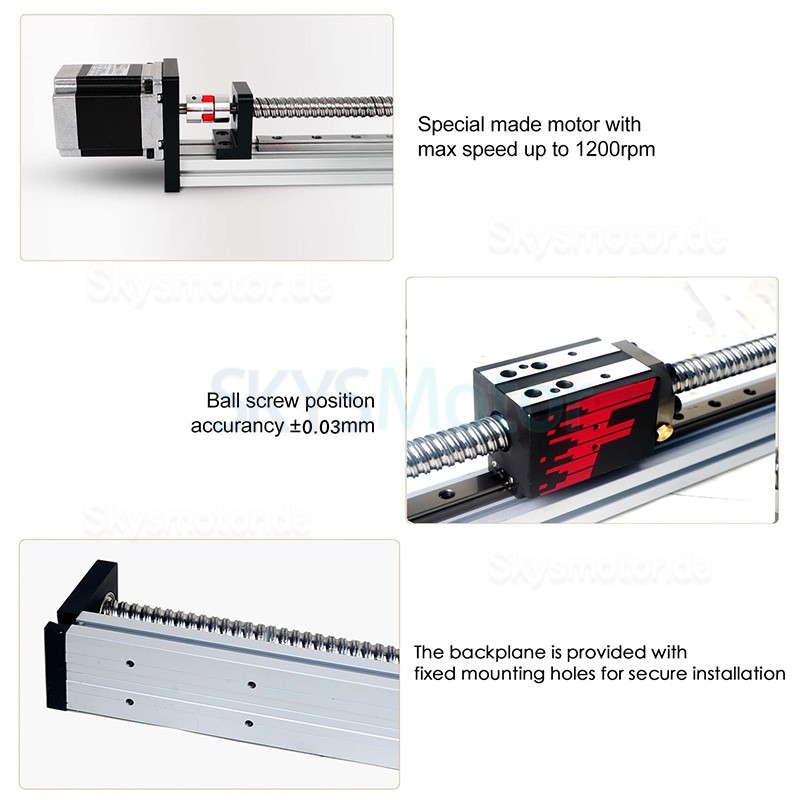

Speziell angefertigter Nema-23-Schrittmotor mit einer maximalen Drehzahl von bis zu 1200 U/min.

Präzisions-Kugelgewindetrieb mit einer Genauigkeit von bis zu ±0,03 mm, zudem geräuscharm im Betrieb. Eloxiertes Aluminium verhindert Korrosion, zusätzliche Stützeinheiten erhöhen die Stabilität.

Wir bieten mehrere Optionen für die Hublänge von 50 mm bis 1000 mm für den Einsatz in CNC-Anwendungen an.

Linearführungsanwendungen:

Präzises Positionieren, Dosieren, Lackieren, Sichtprüfung, Bewegen, Greifen, Schneiden und Schweißen, automatische Montage, automatisches Verriegeln von Schrauben, Palettieren usw.

Spezifikation:

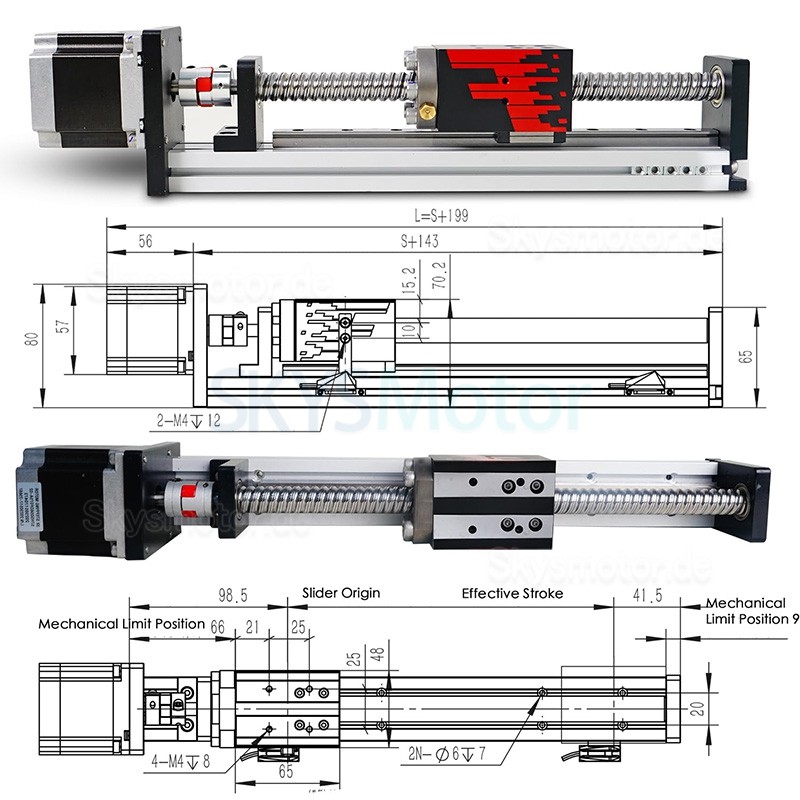

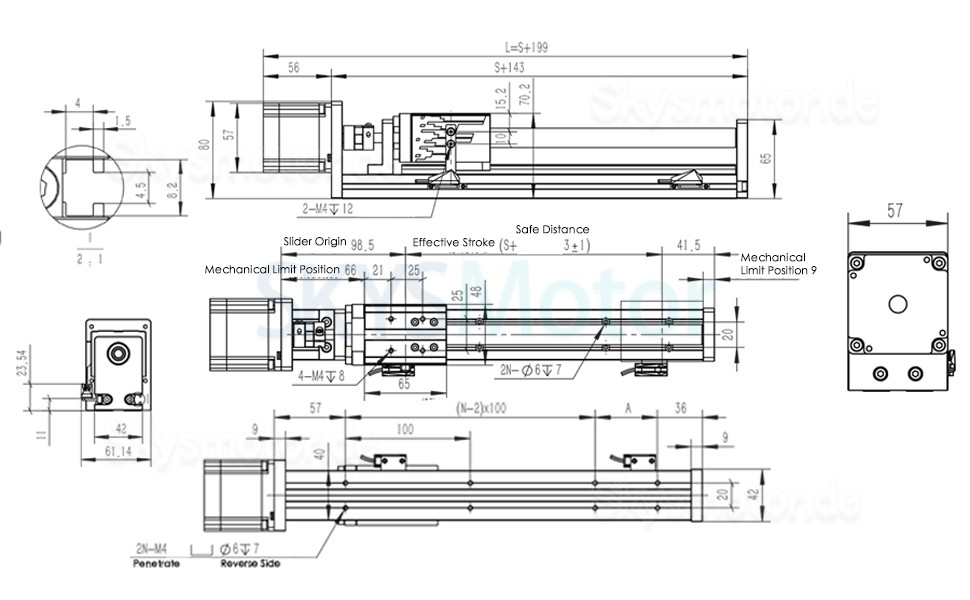

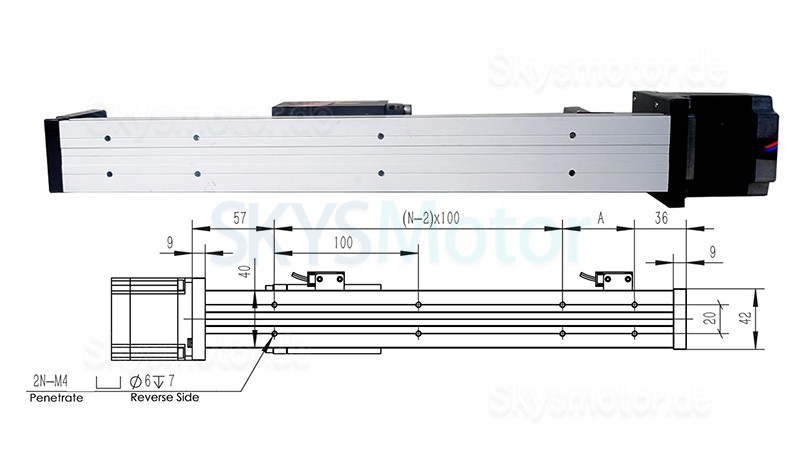

FSK40 Linearführung – Abmessungen und Leistung

Standard-Schrittmotor

Kugelumlaufspindel Modell: C7 G1610

Effektiver Verfahrweg: 50-1000mm

Gesamtlänge der Führungseinheit:Verfahrweg+143mm

Gesamthöhe: 80 mm.

Schlittenbreite: 40mm

Technische Daten des Nema 23 Schrittmotors

Schrittwinkel:1,8°

Flanschmaß : 57mm

Motorlänge: 56mm

Haltemoment: 0,95 N.m

Stromstärke: 2,0A

Positionsgenauigkeit: ±0,03mm

Maximaler Schub [N]: 188

WEAR-RESISTANT AND DURABLE,SIMPLE STRUCTURE

Maximale Horizontallast: 25kg

Maximale Vertikallast: 20kg

Maximale seitliche Tragkraft:15kg

Maximale invertierte Tragkraft:15kg

Geschwindigkeit ohne Laden: 255 mm/s

Maximale horizontale Geschwindigkeit: 200mm/s[maximale Belastung]

Maximale vertikale Geschwindigkeit: 80mm/s[maximale Belastung]

Maximale seitliche Geschwindigkeit:150mm/s

Maximale invertierte Geschwindigkeit:150mm/s

TECHNICAL PARAMETER:
