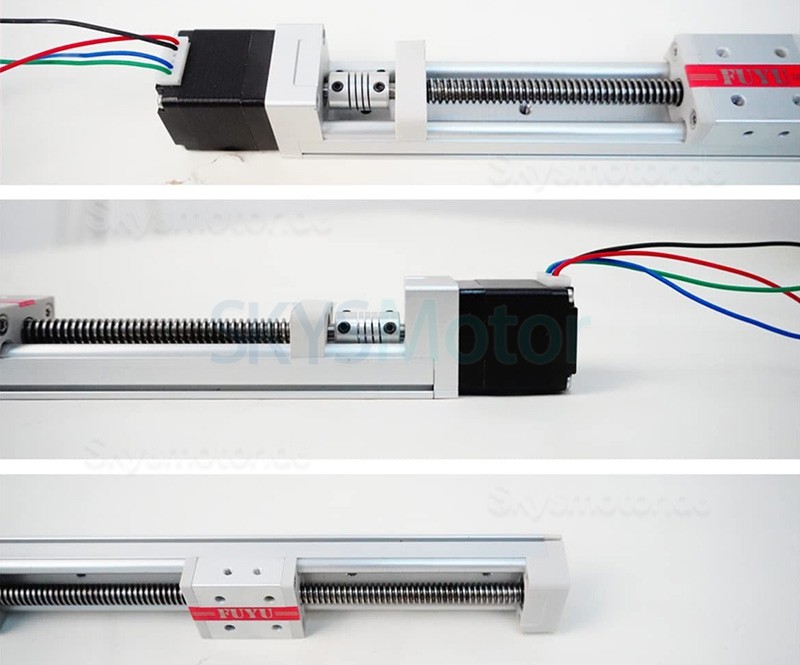

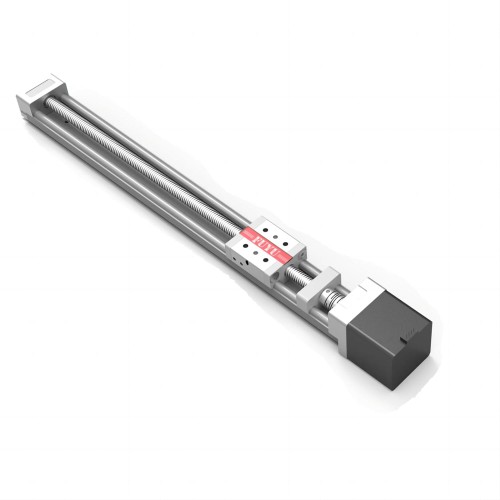

Linearführungsschiene, Kugelgewindespindel Aktuator FSK30J 50–500 mm mit Nema 14 Schrittmotor

Linearführungsschiene, Kugelgewindespindel Aktuator FSK30J 50–500 mm mit Nema 14 Schrittmotor

Eigenschaften:

Die Linearschiene besteht aus Aluminiumlegierung und neuen Materialien, ohne Stahlkomponenten. Sie ist leicht und korrosionsbeständig.

Positioniergenauigkeit der Linearschiene bis zu ±0,05 mm, Linearschiene mit hochpräziser und gleichmäßiger Bewegung.

Linearbewegung mit geringem Reibungswiderstand. Geräuschpegel unter 60 dB, besonders geeignet für geräuscharme Arbeitsumgebungen. M4-Schrauben an den Seitenflächen und der Grundplatte ermöglichen eine einfache Montage.

Nema-14-Schrittmotor: Die Linearschiene ist in verschiedenen Hublängen von 50 mm bis 500 mm für CNC-Router erhältlich. Standardmäßig wird eine Tr802-Spindel verwendet; Tr804 und Tr8*12 sind als kundenspezifische Optionen verfügbar.

Anwendungsbereiche:

Lineares Schienenkreuz, weit verbreitet in Produktionsmaschinen, Inspektionsgeräten, Präzisionsmessungen in optischen Laboren, Feineinstellung der Verschiebung sowie Positionierung und Bewegung mechanischer Geräte.

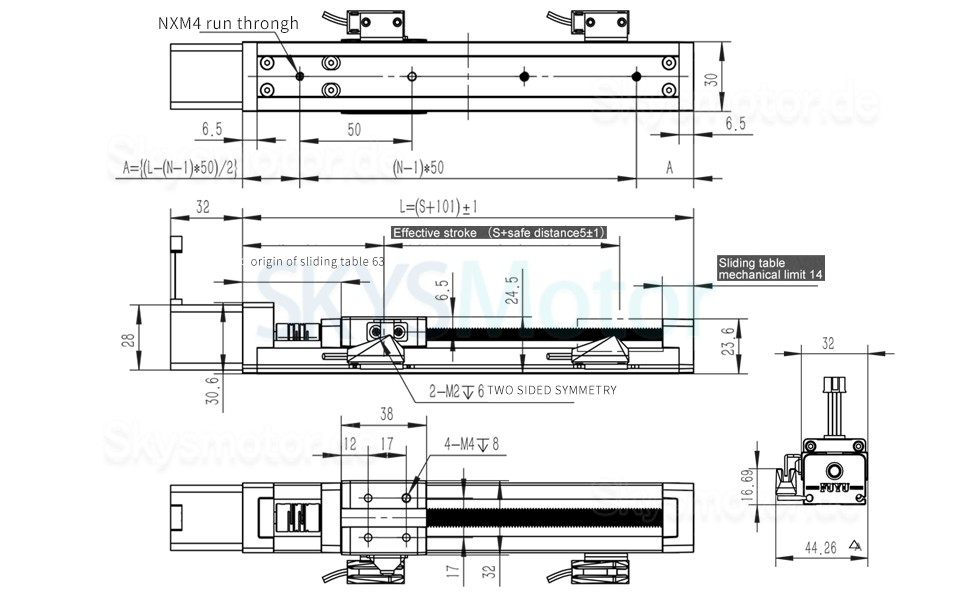

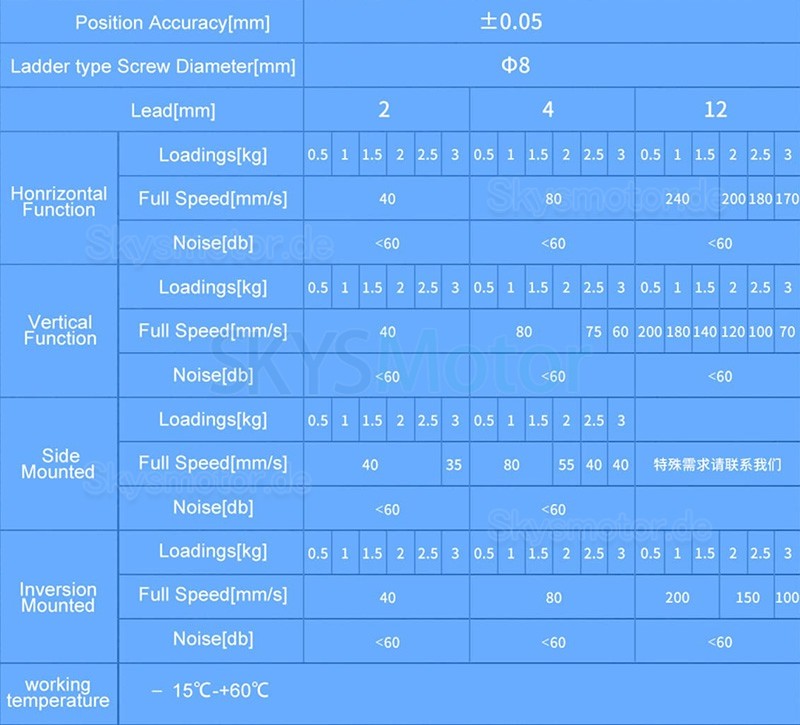

Technische Parameter:

Effektiver Verfahrweg: 50-500mm

Gesamtlänge: Verfahrweg+101mm

Schraubenmodell: Tr8*2

Positionsgenauigkeit: ±0,05mm

Maximale horizontale Belastung: 3kg

Maximale vertikale Belastung: 1kg

Maximale horizontale Geschwindigkeit: 40 mm/s[maximale Belastung]

Maximale vertikale Geschwindigkeit: 15mm/s[maximale Belastung]

Lärm: ＜60 dB

OPTIONALES ZUBEHÖR:

Netzteil, Antrieb, Endschalter, Steuerung, Anschlussplatine, Schleppkette

TECHNISCHE MERKMALE

Wirtschaftliches und praktisches Spindelmodul mit stabiler Leistung, geeignet für mittlere und niedrige Belastungen, mittlere Drehzahlen und stabile Umgebungsbedingungen. Die Linearführung kann ein- oder mehrachsig kombiniert werden und ist für die Bearbeitung von Werkstücken verschiedener Branchen geeignet. Dadurch ist sie ein äußerst einfacher und praktischer Manipulator.
