Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 12V 2 Phasen Φ25 mm mit 5:1 /10:1 Getriebe
Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 12V 2 Phasen Φ25 mm mit 5:1 /10:1 Getriebe

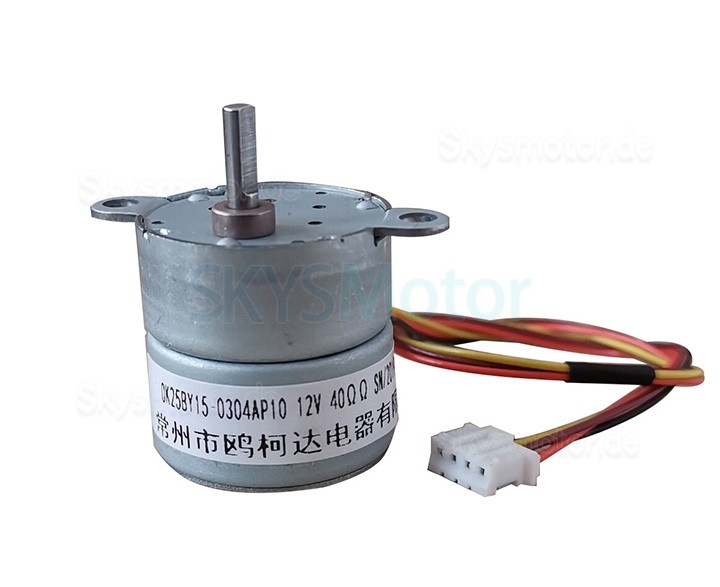

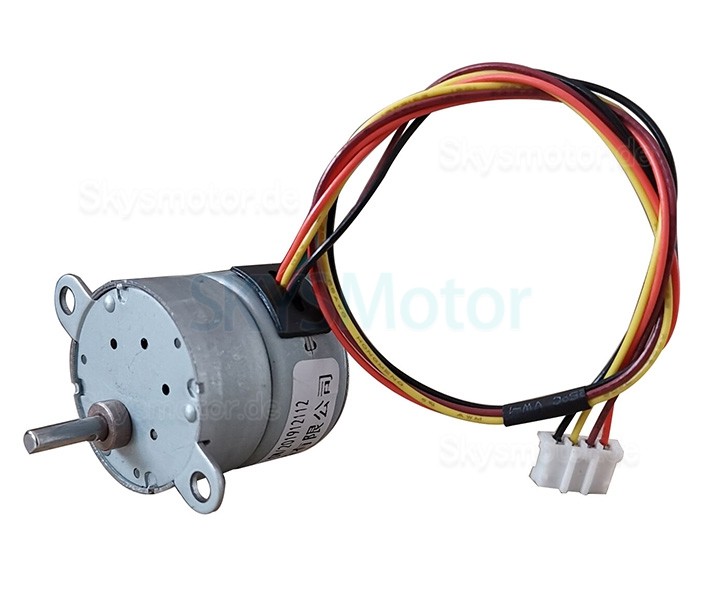

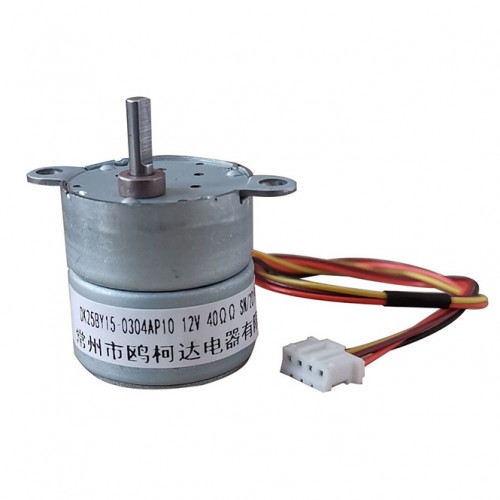

Dieser zweiphasige Permanentmagnet-Schrittmotor mit einem Durchmesser von 25 mm hat einen Schrittwinkel von 7,5 Grad und ein Haltemoment von 7,35 Ncm. Der Motor arbeitet bei 12 V DC mit einem Phasenstrom von 0,3 A und besitzt ein integriertes 5:1-Getriebe. Die Welle misst 3 mm im Durchmesser und 12 mm in der Länge, davon 8 mm als D-Flachwelle. Vier Anschlussleitungen mit 240 mm Länge sind vorhanden.
Elektrische Spezifikation:
Herstellerteilenummer:OK25BY15-0304AP5
Motortyp: Permanentmagnet Schrittmotor
Phasen: 2
Schrittwinkel: 7,5 deg
Phasenstrom: 0,3A
Phasenspannung:12VDC
Haltemoment: 7,35Ncm
Phasenwiderstand: 40 ± 10% ohms(25 ℃)
Induktivität: 17 mH ± 20%
Physikalische Spezifikation:
Bauform: Φ25 mm
Motorlänge:25 mm
Wellendurchmesser: Φ3 mm
Länge der Welle: 12 mm
Länge der D-Flachwelle:8mm
Übersetzungsverhältnis: 5:1
Anzahl der Leitungen:4
Leitungslänge: 240 mm
Gewicht:50g;
Elektrische Spezifikation:
Herstellerteilenummer:OK25BY15-0304AP10
Motortyp: Permanentmagnet Schrittmotor
Phasen: 2
Schrittwinkel: 7,5 deg
Phasenstrom: 0,3A
Phasenspannung:12VDC
Haltemoment: 14,70Ncm
Phasenwiderstand: 40 ± 10% ohms(25 ℃)
Induktivität: 17 mH ± 20%
Physikalische Spezifikation:
Bauform: Φ25 mm
Motorlänge:25 mm
Wellendurchmesser: Φ3 mm
Länge der Welle: 12 mm
Länge der D-Flachwelle:8mm
Übersetzungsverhältnis: 10:1
Anzahl der Leitungen:4
Leitungslänge: 240 mm
Gewicht:50g;

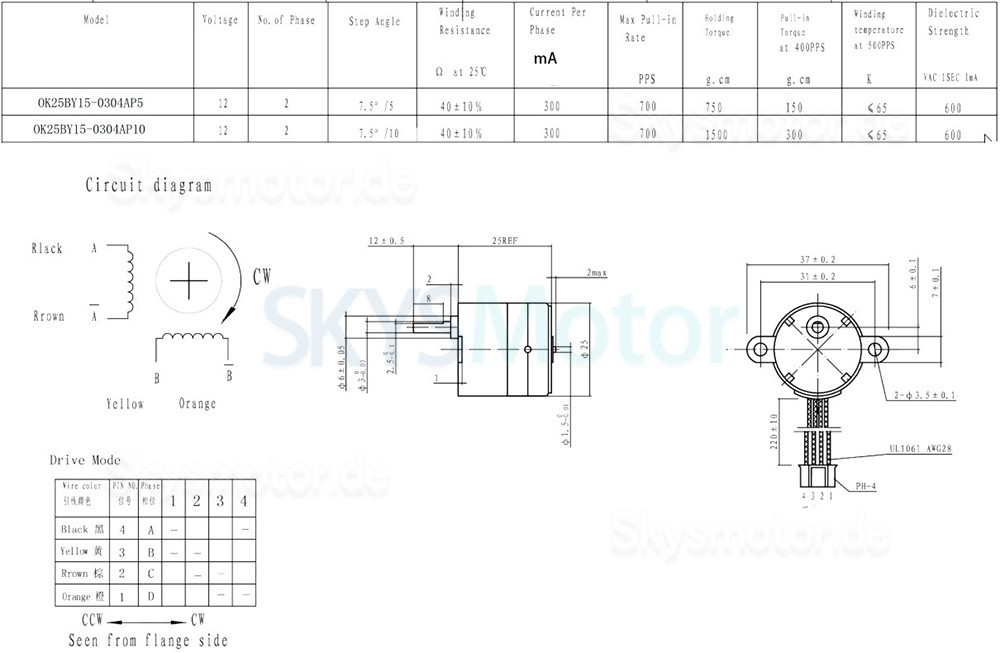

.jpg "Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 12V 2 Phasen Φ25 mm mit 5:1 /10:1 Getriebe")
.jpg "Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 12V 2 Phasen Φ25 mm mit 5:1 /10:1 Getriebe")
.jpg "Oukeda Permanentmagnet Getriebe Schrittmotor 7,5 Grad 12V 2 Phasen Φ25 mm mit 5:1 /10:1 Getriebe")
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 7,35 / 14,7 |
| Schrittwinkel (°) | 7,5 |
| Phasenstrom (A) | 0,3 |
| Phasenspannung (V) | 12 |
| Haltemoment (oz.in) | 10,4 / 20,8 |
| Induktivität (mH) | 17 |
| Phasenwiderstand (ohm) | 40 |
| Physikalische Spezifikation | |
| Länge der D-Flachwelle | 8 |
| Motorlänge (mm) | 25 |
| Flanschdurchmesser (mm) | Φ25 |
| Länge der Welle (mm) | 12 |
| Wellentyp | D-Flachwelle |
| Gewicht (g) | 50 |
| Untersetzung | 5:1 / 10:1 |
| Wellendurchmesser (mm) | 3 |
| Leitungslänge (mm) | 240 |
| Anzahl der Leitungen | 4 |
| Einzelwelle/Doppelwelle | Einzelwelle |
