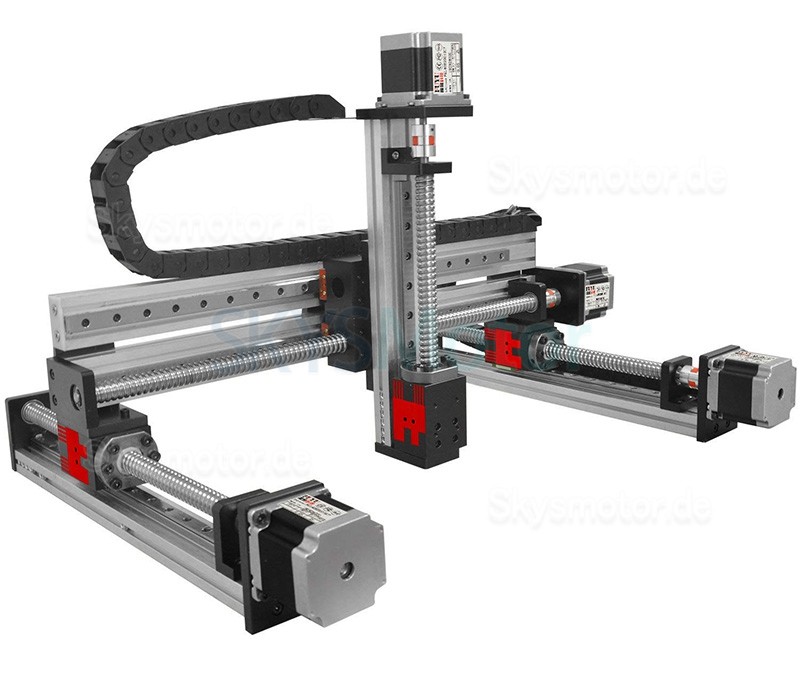

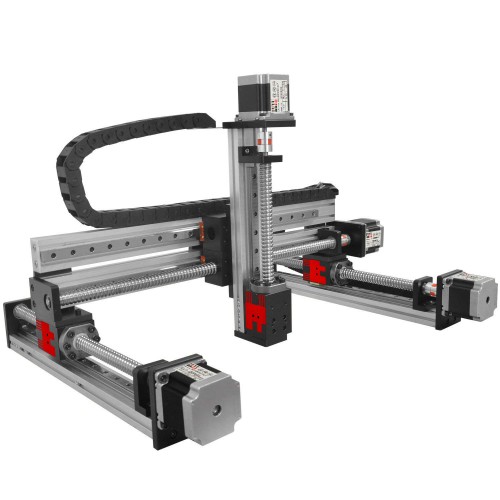

Mehrachs-Portalsysteme, Linearführung XYZ-Schiebetisch, Hub X=100 mm, Y=100 mm, Z=50 mm

Mehrachs-Portalsysteme, Linearführung XYZ-Schiebetisch, Hub X=100 mm, Y=100 mm, Z=50 mm

Das universelle Montagesystem des dreiachsigen Linearmoduls ermöglicht die Umsetzung von linearer Bewegung in planare oder gekrümmte Bewegung, erhöht die Benutzerfreundlichkeit und reduziert effektiv den Montageaufwand für die Ausrüstung des Kunden.

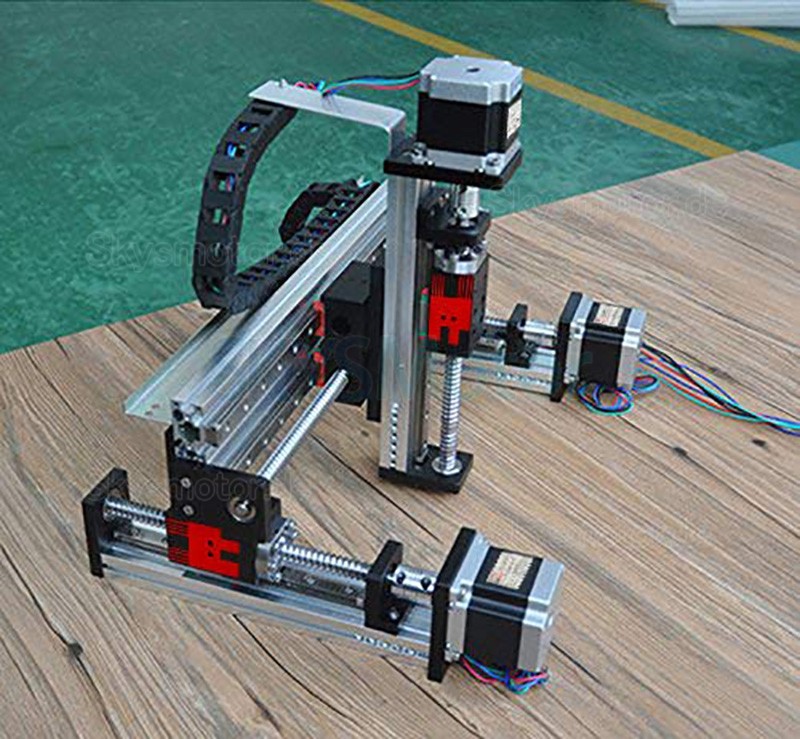

ProduktbeschreibungDieses Lineartischportal besteht aus:

1.) Linearführungstisch*4 (X*1, Y*2, Z*1)

2.) Endschalter*6

3.) Anschlussplattensatz und Schleppleine

Eigenschaften:

Diese Lineareinheit kann in CNC-Maschinen für Anwendungen wie Bohren, Schneiden, Schweißen, Lackieren und Gravieren eingesetzt werden.

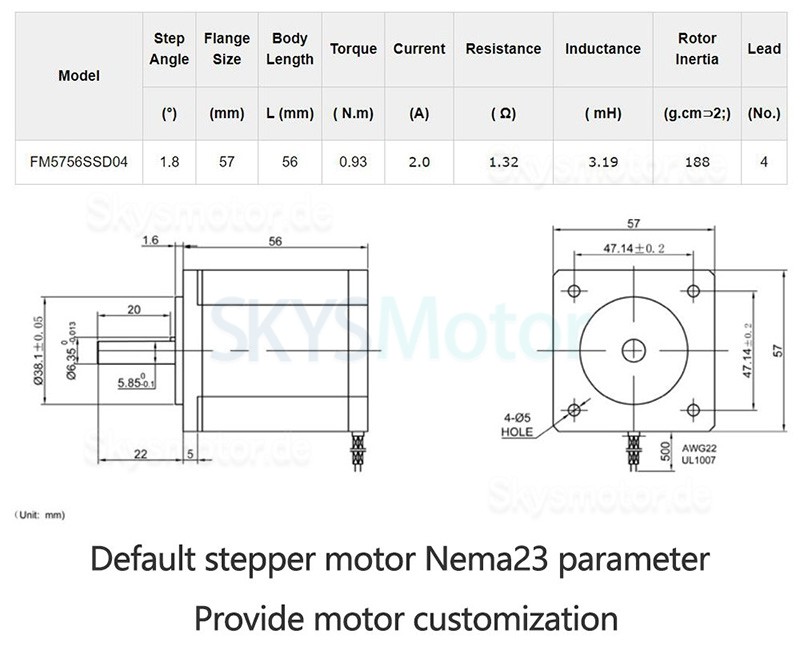

Nema-23-Schrittmotor dient als Antrieb für jede Achse und stellt ausreichend Leistung für die Tragfähigkeit bereit.

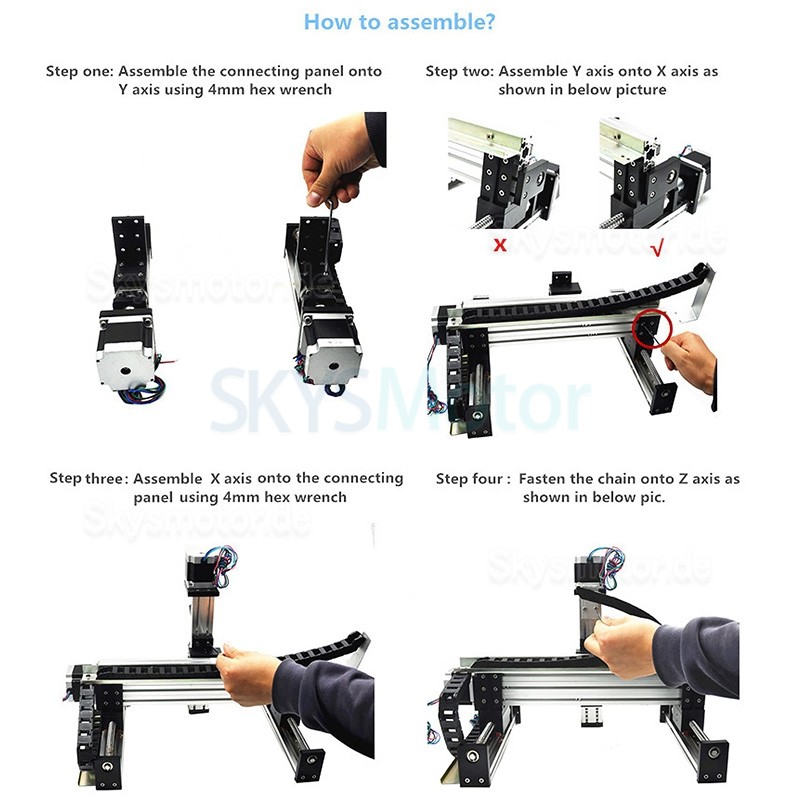

M4-Schrauben an der Seite jeder Lineareinheit ermöglichen eine einfache Montage von Endschaltern.

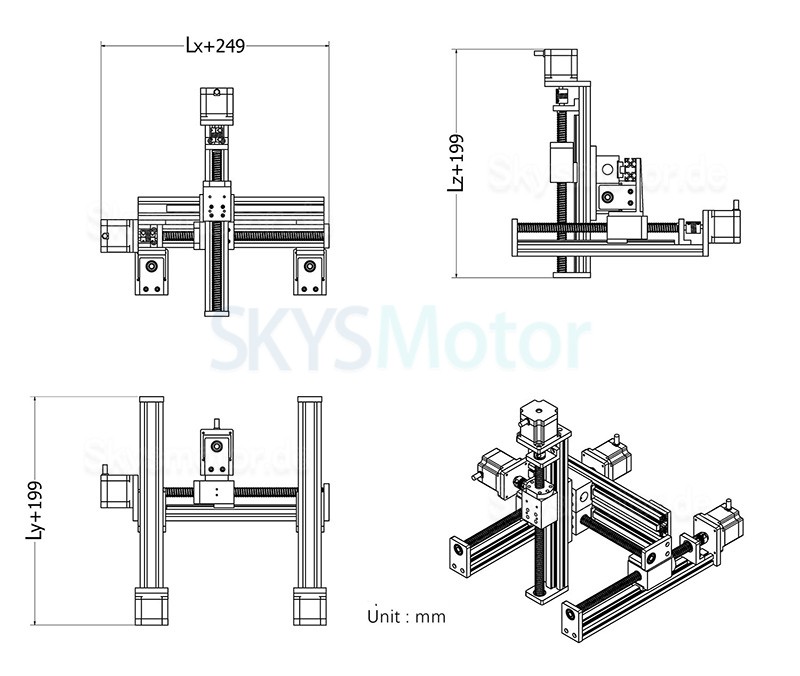

Verfahrweg der X-Achse: 100 bis 1000 mm, Verfahrweg der Y-Achse: 100 bis 1000 mm, Verfahrweg der Z-Achse: 50 bis 500 mm. Anpassungen für Verfahrweg, Motor oder Mehrachssysteme sind möglich. Bitte kontaktieren Sie uns für Beratung bei der Auswahl dieses Produkttyps.

Hochwertige Kugelgewindetriebe G1605/G1610 mit einer Genauigkeit der linearen Bewegung von bis zu ±0,03 mm und geringem Betriebsgeräusch.
