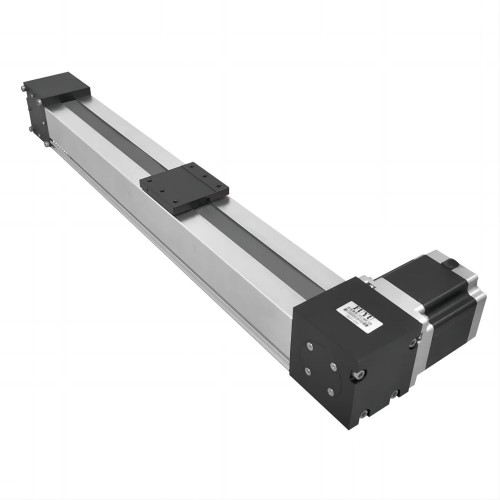

Linearantrieb, Hochgeschwindigkeits CNC Linearführungsschiene FBL80 100–2000 mm mit Nema34 Schrittmotor
Linearantrieb, Hochgeschwindigkeits CNC Linearführungsschiene FBL80 100–2000 mm mit Nema34 Schrittmotor
Eigenschaften:
Standardmäßig mit Nema-34-Schrittmotor ausgestattet, bietet ausreichende Leistung. Die Geschwindigkeit des Linearmoduls kann bis zu 3000 mm/s erreichen.
Linearantrieb mit M5-Gewindebohrungen an der Grundplatte und an den Seitenflächen für eine einfache Montage und Demontage.
Die aus Aluminium gefertigte Platte gewährleistet einen stabilen Betrieb. Verfahrweg von 100 mm bis 3900 mm.
Silberpoliertes Aluminium schützt vor Korrosion. Das vollständig abgedichtete Design mit Riemenantrieb bietet Staubschutz und Schutzart IP65.
Durch den riemengetriebenen Antrieb ist eine einfache Wartung möglich. Vertikale Traglast bis zu 5 kg, horizontale Traglast bis zu 30 kg.
Beschreibung:
Anwendungsbereich: Laserschneidmaschinen, PV-Rückseitenfolien-Schneid- und Graviermaschinen, Transportroboterarme, Assistenzgeräte, elektrische Forschung und Testdemonstration, verschiedene industrielle Automatisierungs-Produktionslinien, verschiedene Präzisionsmaschinenbearbeitungen.
Industrie: Halbleitergeräte, LED-Online-Geräte, Solartechnik, FPD-Geräte.
Optionales Zubehör: Netzteil, Antrieb, Endschalter, Steuerung, Anschlussplatine, Energiekette.
Spezifikation:
Effektiver Verfahrweg: 100-3900 mm, kontaktieren Sie uns, wenn Sie Hübe über 2000 mm benötigen
Gesamtlänge: L=S+272mm
Total Height: 85mm
Schlittenbreite: 85mm
Maximale Horizontallast: 30kg
Maximale Vertikallast: Bitte kontaktieren Sie uns
Maximale horizontale Geschwindigkeit:300~1700mm/s[maximale Belastung]
Maximale vertikale Geschwindigkeit: 300~600mm/s[maximale Belastung]
Max. Geschwindigkeit: 3000mm/s[ohne Belastung]
Wiederholgenauigkeit: ±0,05mm
Antriebstyp: Riemenantrieb
Schrittmotorparameter:
Phasen: 3 phase
Flanschmaß : 86mm
Motorlänge: 98mm
Haltemoment: 5 N.m
Stromstärke: 3,0A
Anzahl der Leitungen: 3
Gewicht: 2,8kg
