Schwerlast-Linearführung, Kugelumlaufspindel Linearantribe FSL120 50-1500mm mit Nema34 Schrittmotor

Schwerlast-Linearführung, Kugelumlaufspindel Linearantribe FSL120 50-1500mm mit Nema34 Schrittmotor

Eigenschaften:

Der Nema-34-Schrittmotor liefert ausreichend Leistung und lässt sich einfach über einen Controller steuern. Der Verfahrweg der Linearschiene reicht von 50 mm bis 1000 mm. Die aus Aluminium gefertigte Platte ermöglicht eine horizontale Traglast von bis zu 100 kg und eine vertikale Traglast von bis zu 50 kg.

Linearbewegung mit M6-Gewindebohrungen an der Grundplatte und an den Seitenflächen für eine einfache Montage und die bequeme Anbringung von zusätzlichem Zubehör.

Das Linearmodul verfügt über eine vollständig aus Aluminium gefertigte Struktur und eine G1610-Kugelgewindespindel mit Stahlriemen für erhöhte Stabilität. Wiederholgenauigkeit: ±0,02 mm.

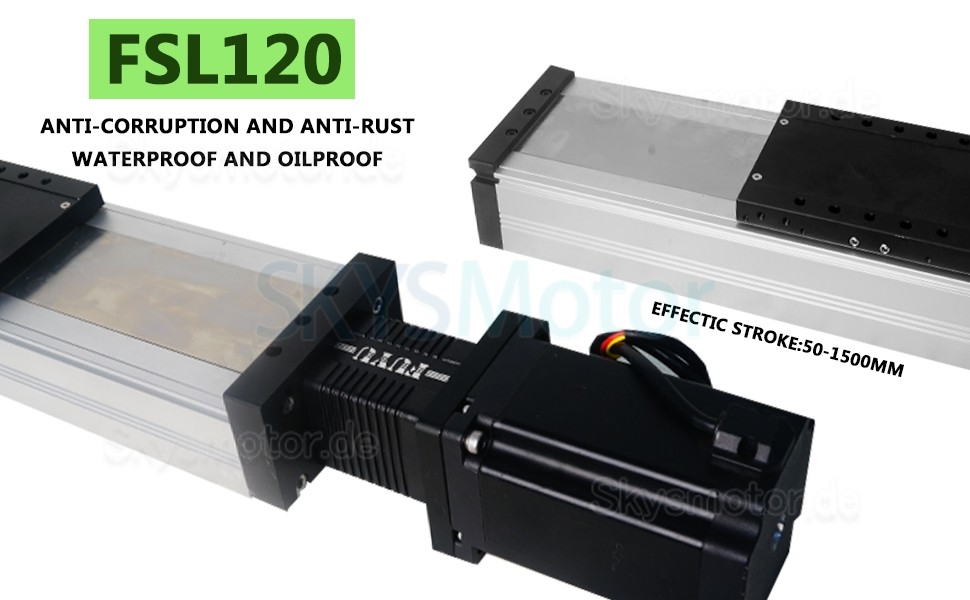

Silberpoliertes Aluminium schützt vor Korrosion. Die vollständig abgedichtete Struktur bietet Staubschutz und Schutzart IP51, wodurch die Linearschiene für den Einsatz in anspruchsvollen Umgebungen geeignet ist.

Anwendungsbereiche:

Lineares Schienenkreuz, weit verbreitet in Produktionsmaschinen, Prüfgeräten, Präzisionsmessungen in optischen Laboren, Feineinstellung der Verschiebung, Positionierung und Bewegung mechanischer Geräte. Anpassungen für Schrittmotor und Schieber möglich.

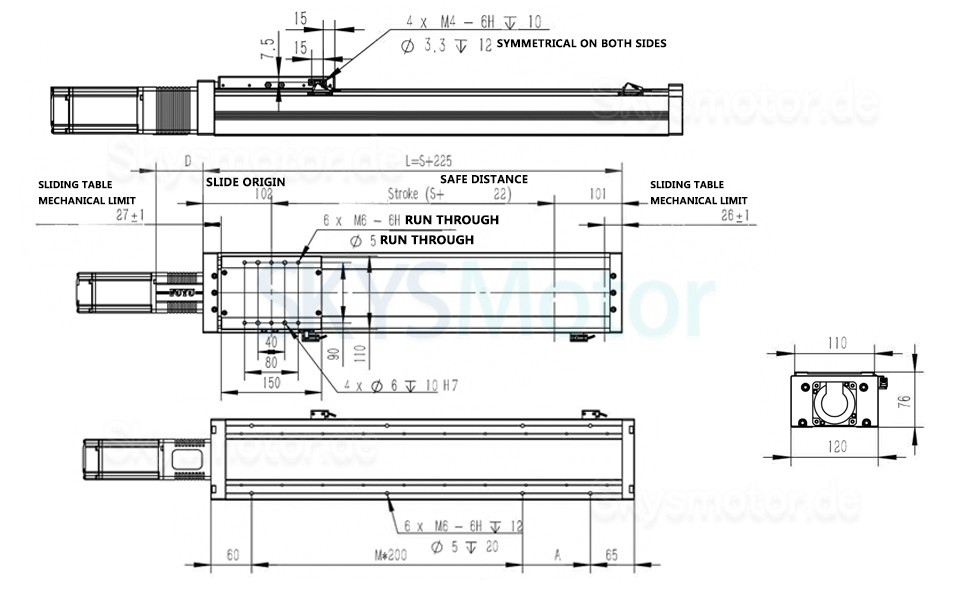

FSL120 Linearführungsspezifikation:

Effektiver Verfahrweg: 50-1500mm

Gesamtlänge: L=S+225mm

Gesamthöhe: 76 mm

Schlittenbreite: 110mm

Maximale Horizontallast: 100kg

Maximale Vertikallast: 50kgs

Maximale horizontale Geschwindigkeit: 380mm/s[maximale Belastung]

Maximale vertikale Geschwindigkeit: 300mm/s[maximale Belastung]

Max. Geschwindigkeit: 420mm/s[ohne Belastung]

Wiederholgenauigkeit: ±0.02mm

Kugelumlaufspindel Modell: G1620

Genauigkeitsklasse der Kugelumlaufspindel: C7

TECHNISCHE PARAMETER
