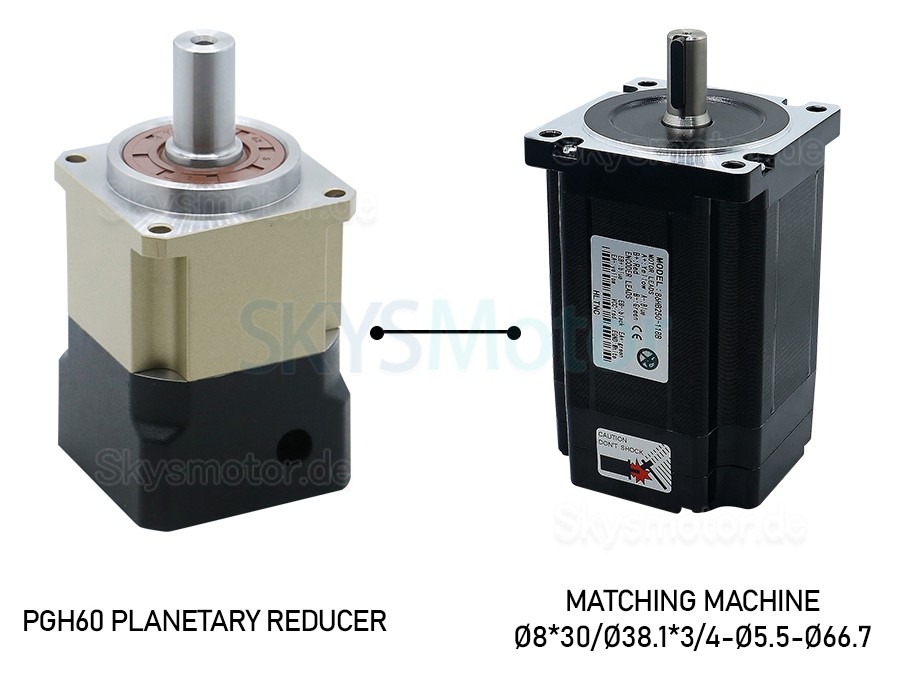

Dieses schrägverzahnte Planetengetriebe PGH60-L2SW-SERVO hat ein Übersetzungsverhältnis bis zu 100:1 und ein Verdrehspiel von maximal 8 Bogenminuten. Es eignet sich für Nema-23- und Nema-24-Servomotoren. Die Nenndrehzahl beträgt 3000 min⁻¹, die maximale Drehzahl 6000 min⁻¹. Der Ausgangswellendurchmesser beträgt 14 mm, das Gehäuse misst 61 x 61 mm bei einer Länge von 110 mm. Der Wirkungsgrad liegt bei 98 %.

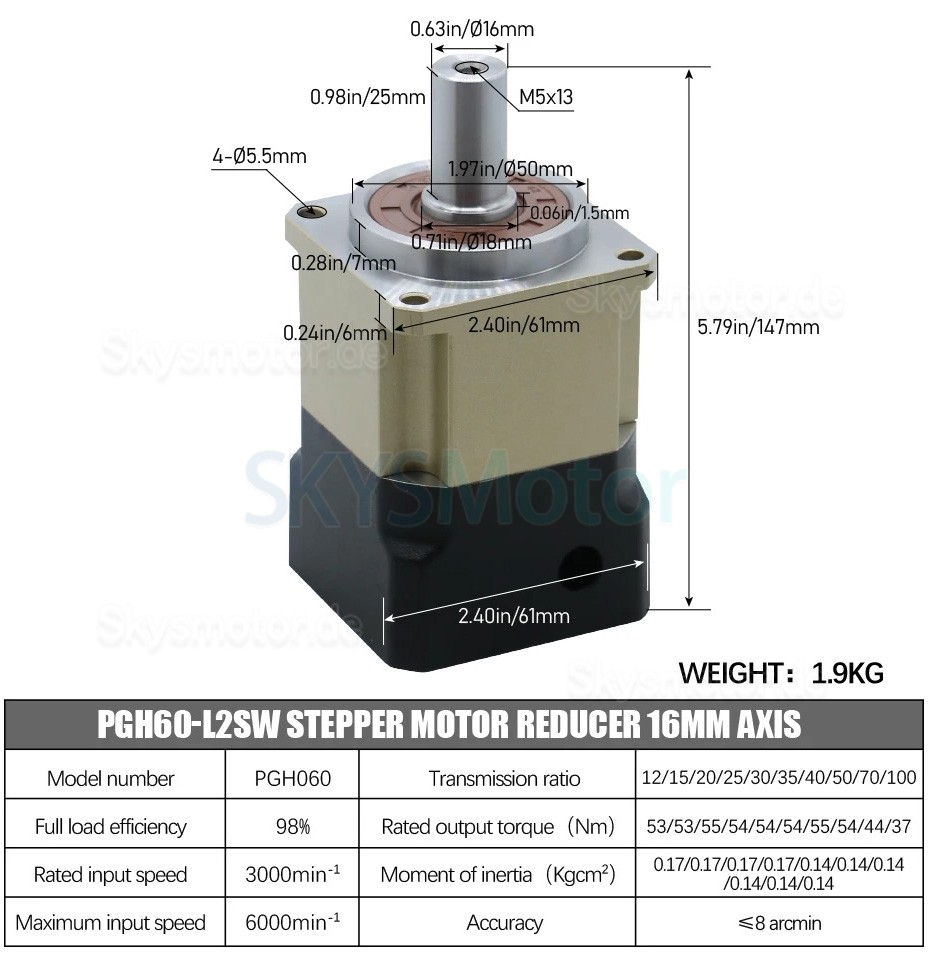

Getriebe Spezifikationen:

Herstellerteilenummer: PGH60-L2SW-SERVO

Getriebeart: Schrägverzahntes planetengetriebe

Wirkungsgrad: 98%

Verdrehspiel im Leerlauf: <=8 Bogenminuten

Übersetzungsverhältnis:12/15/20/25/30/35/40/50/70/100

Nenn-Drehmoment(Nm):53/53/55/54/54/55/44/37

Trägheitsmoment(Kgc㎡):0,17/0,17/0,17/0,17/0,14/0,14/0,14/0,14/0,14/0,14

Nenndrehzahl:3000min-1

Maximale Drehzahl:6000min-1

Physikalische Spezifikation:

Bauform: 61 x 61 mm

Getriebelänge: 110 mm

Abtriebswellentyp: Passfedernut

Ausgangswellendurchmesser: Φ14 mm

Ausgangswellenlänge: 28,5 mm

Antriebswellendurchmesser: Φ14 mm

Antriebswellenlänge: 34,5 mm
