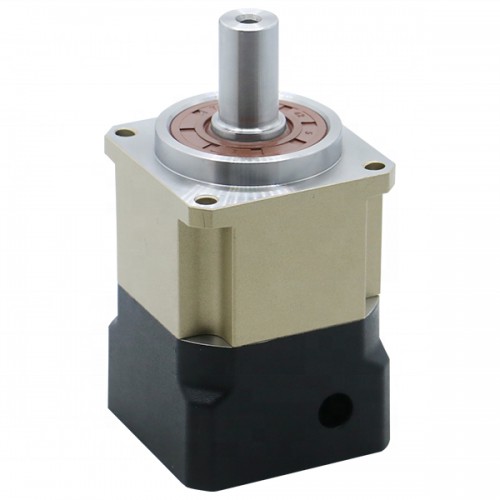

PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L2SW-Stepper, Max.Verhältnis 100:1, Verdrehspiel 8' für Nema 23,24 Schrittmotor
- Handbücher und Dokumentation:
PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L2SW-Stepper, Max,Verhältnis 100:1, Verdrehspiel 8' für Nema 23,24 Schrittmotor
Dieses schrägverzahnte Planetengetriebe der Serie PGH60 verfügt über ein Übersetzungsverhältnis bis zu 100:1 und ein Verdrehspiel von maximal 8 Bogenminuten. Es ist für Nema-23- und Nema-24-Schrittmotoren geeignet. Das Getriebe erreicht eine Nenndrehzahl von 3000 min⁻¹ und eine maximale Drehzahl von 6000 min⁻¹. Der Abtriebswellendurchmesser beträgt 16 mm, die Bauform misst 61 x 61 mm bei einer Länge von 110 mm. Der Wirkungsgrad liegt bei 98 %.
Getriebe Spezifikationen:
Herstellerteilenummer: PGH60-L2SW-Stepper
Getriebeart: Helical Planetary
Wirkungsgrad: 98%
Verdrehspiel im Leerlauf: <=8 Bogenminuten
Übersetzungsverhältnis:12/15/20/25/30/40/50/70/100
Nenn-Drehmoment(Nm):53/53/55/54/54/54/55/54/44/37
Trägheitsmoment(Kgc㎡):0,17/0,17/0,17/0,17/0,14/0,14/0,14/0,14/0,14/0,14
Nenndrehzahl:3000min-1
Maximale Drehzahl:6000min-1
Physikalische Spezifikation:
Bauform: 61 x 61 mm
Getriebelänge: 110 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ16 mm
Ausgangswellenlänge: 28,5 mm
Antriebswellendurchmesser: Φ8 mm
Antriebswellenlänge: 37 mm

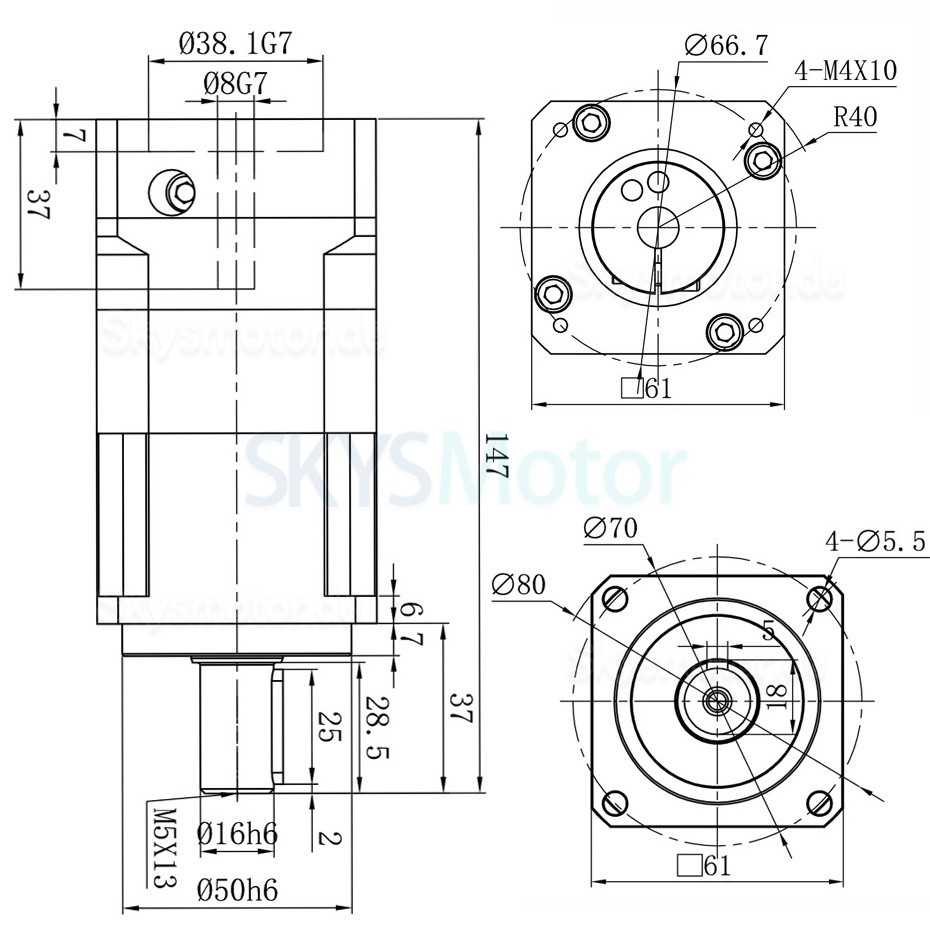

(2).jpg "PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L2SW-Stepper, Max.Verhältnis 100:1, Verdrehspiel 8' für Nema 23,24 Schrittmotor")

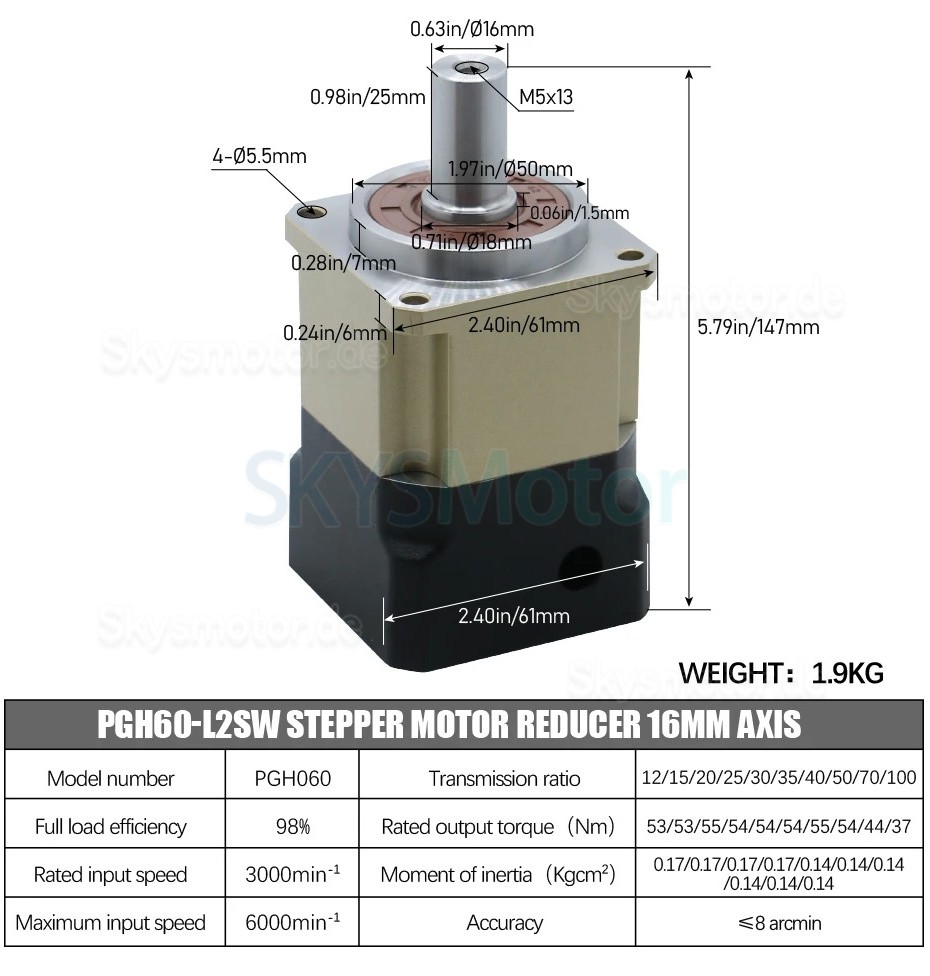

.jpg "PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L2SW-Stepper, Max.Verhältnis 100:1, Verdrehspiel 8' für Nema 23,24 Schrittmotor")

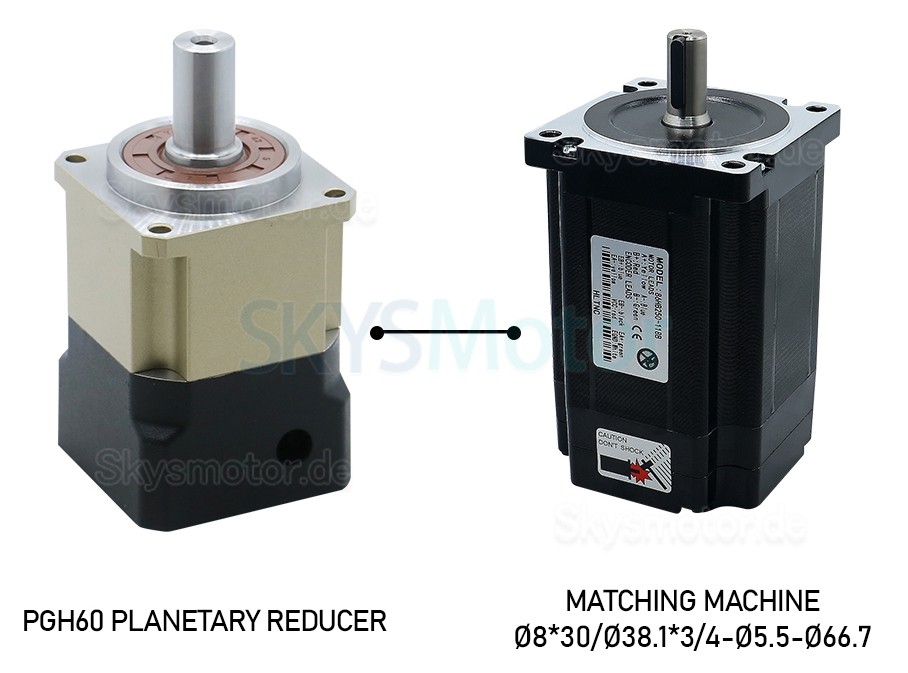

.jpg "PGH60 Serie Schrägverzahntes Planetengetriebe PGH60-L2SW-Stepper, Max.Verhältnis 100:1, Verdrehspiel 8' für Nema 23,24 Schrittmotor")
| Physikalische Spezifikation | |
|---|---|
| Untersetzung | 12:1 / 15:1 / 20:1 / 25:1 / 30:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Anzug für Motor | Nema 23 / Nema 24 |
| Getriebeart | Schrägverzahntes Planetengetriebe |
| Verdrehspiel im Leerlauf | <=8' |
| Flanschdurchmesser (mm) | 61 x 61 |
| Getriebelänge (mm) | 110 |
| Eingangswellendurchmesser (mm) | 8 |
| Länge der Eingangswelle (mm) | 37 |
| Durchmesser der Ausgangswelle (mm) | 16 |
| Abtriebswellentyp | Passfeder |
| Produktserie | PGH60 Serie |
| Länge der Ausgangswelle (mm) | 28,5 |
-
