PX60 Serie Nema 24 Planetengetriebe Eingangswelle 14 mm, Ausgangswelle 14 mm
PX60 Serie Nema 24 Planetengetriebe Eingangswelle 14 mm, Ausgangswelle 14 mm
Dieses Planetengetriebe der Serie PX60 erreicht ein Ausgangsdrehmoment von 40 Nm und unterstützt Übersetzungsverhältnisse von 4:1 bis 216:1. Die Eingangsdrehzahl beträgt 3000 U/min. Die Eingangswelle und Abtriebswelle haben jeweils einen Durchmesser von 14 mm. Der Wirkungsgrad liegt je nach Übersetzung bei 95 %, 90 % oder 85 %. Schutzart IP65, Geräuschpegel ≤ 70 dB, CE-zertifiziert, Lebensdauer bis 20.000 Stunden.
Spezifikation:
Eingangsdrehzahl: 3000 U/min
Ausgangsdrehmoment: 40N.m
Modellnummer: PX60
Getriebetyp: Planetary Gearbox
Zertifizierung: CE
Übersetzungsverhältnis: 4:1/6:1/10:1/16:1/24:1/36:1/64:1/96:1/144:1/216:1
Wirkungsgrad: 95% 90% 85%
Schutzklasse: IP65
Geräuschpegel: ≤ 60/65/70 DB
Lebensdauer: 20000
Eingangswelle: 14mm
Abtriebswelle: 14mm
.jpg "PX60 Serie Nema 24 Planetengetriebe Eingangswelle 14 mm, Ausgangswelle 14 mm")

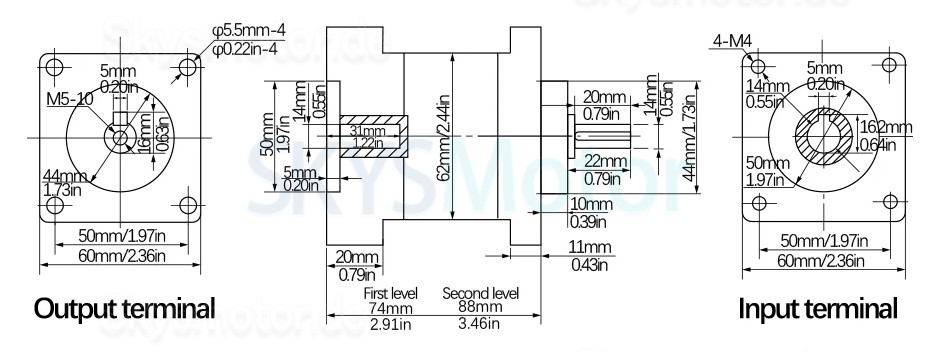

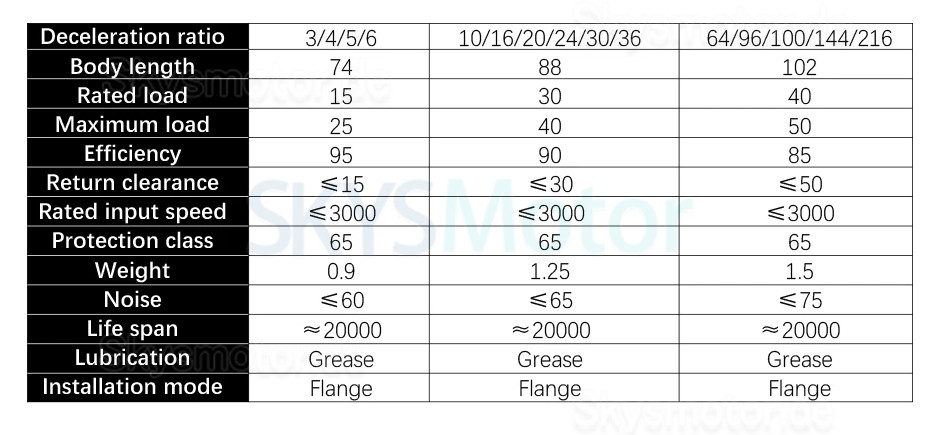

| Physikalische Spezifikation | |
|---|---|
| Flanschdurchmesser (mm) | 60 x 60 |
| Gewicht (g) | 900 / 1250 / 1500 |
| Getriebelänge (mm) | 74 / 88 / 102 |
| Eingangswellendurchmesser (mm) | 14 |
| Länge der Eingangswelle (mm) | 31 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 20 |

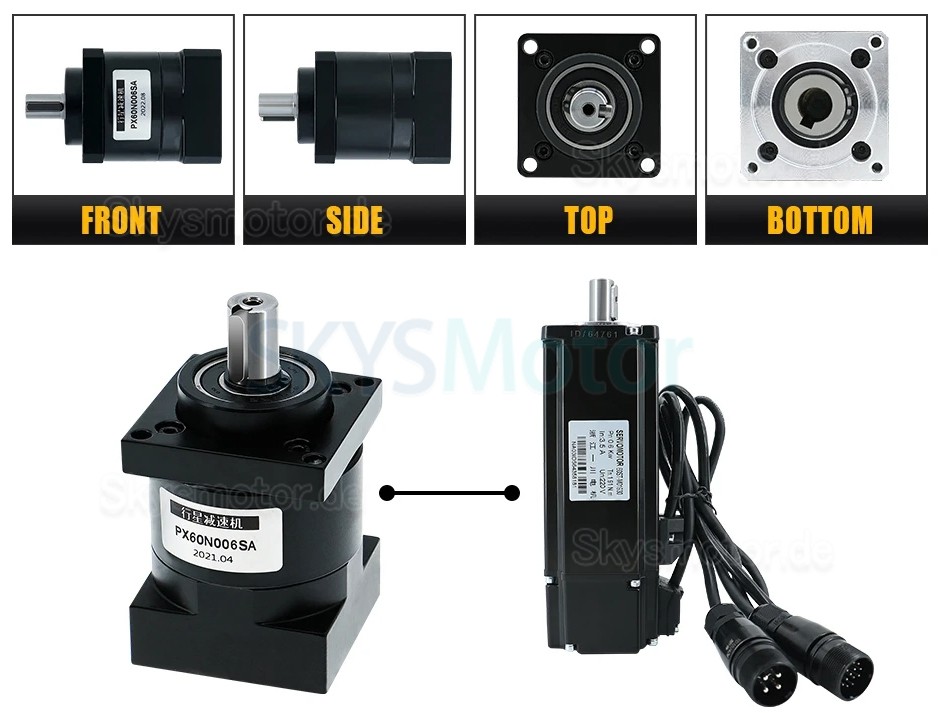

| Anzug für Motor | Nema 24 Schrittmotor |
| Getriebeart | Planetengetriebe |
| Untersetzung | 3:1 / 4:1 / 5:1 / 6:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 / 36:1 / 64:1 / 96:1 / 100:1 / 144:1 / 216:1 |
| Abtriebswellentyp | Passfeder |
| Produktserie | PX60 |
| Max. Länge der Eingangswelle | 31 |
