TQEG Serie Nema 24 5:1 Planetengetriebe TQEG24-G5 Verdrehspiel 15'
- Handbücher und Dokumentation: Getriebedatenblatt:
TQEG Serie Nema 24 5:1 Planetengetriebe TQEG24-G5 Verdrehspiel 15'

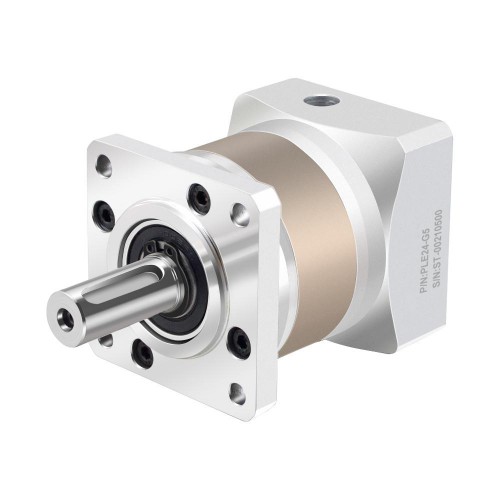

Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 5:1 sowie ein maximales Verdrehspiel von 15 Bogenminuten. Das Inline-Planetengetriebe ist mit einer Kupplung für die Eingangsseite ausgestattet, die mit jeder Standardwelle eines Nema 24 Schrittmotors, bürstenlosen Gleichstrommotors oder Servomotors kompatibel ist.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG24-G5
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 5: 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max, zulässiges Drehmoment: 28 Nm
Drehmoment (erlaubt): 56 Nm(495,64 lb-in)
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 60 x 60 mm
Getriebelänge: 73,5 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14 mm
Ausgangswellenlänge: 35 mm
Antriebswellendurchmesser: Φ10 mm
Antriebswellenlänge: 21-24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 60 x 60 |
| Gewicht (g) | 920 |
| Getriebelänge (mm) | 73,5 |
| Eingangswellendurchmesser (mm) | 10 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 35 |
| Anzug für Motor | Nema 24 |
| Untersetzung | 5 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
-
