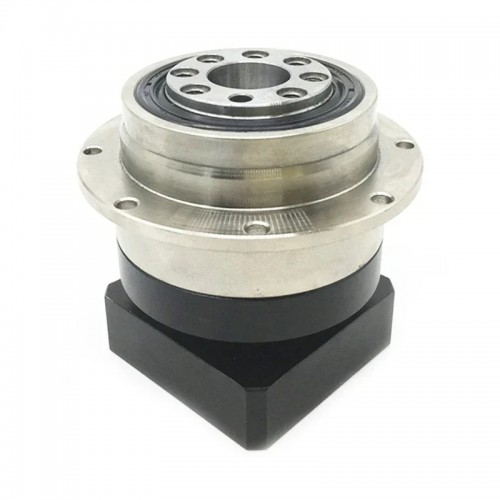

PLX060 Serie Schrägverzahntes Planetengetriebe, Flanschplattenausgabe für Nema 23 Schrittmotor / Nema 24 Servomotor
- Handbücher und Dokumentation:
PLX060 Serie Schrägverzahntes Planetengetriebe, Flanschplattenausgabe für Nema 23 Schrittmotor / Nema 24 Servomotor

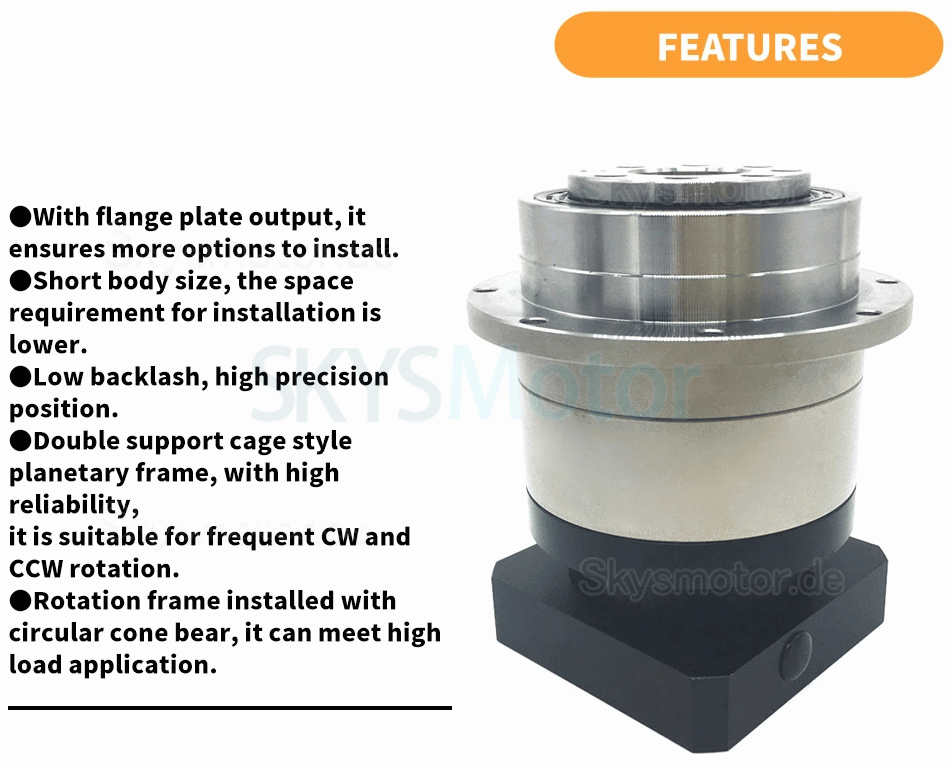

Eigenschaften:

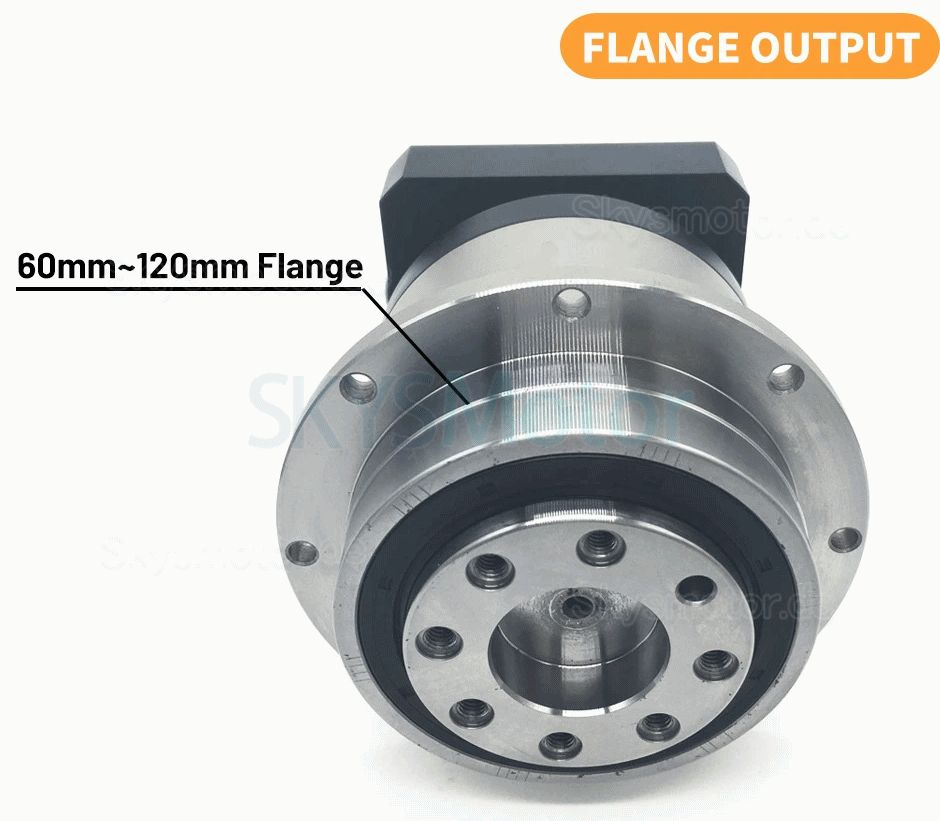

Mit Flanschausgang bietet das Getriebe mehr Möglichkeiten für die Montage.
Kompakte Bauweise, geringer Platzbedarf bei der Installation.
Geringes Verdrehspiel, hohe Positioniergenauigkeit.
Planetenrahmen in Doppelträger-Ausführung, hohe Zuverlässigkeit, geeignet für häufigen Rechts- und Linkslauf.
Rotationsrahmen mit Kegelrollenlager ausgestattet, geeignet für Anwendungen mit hoher Belastung.
Modell:

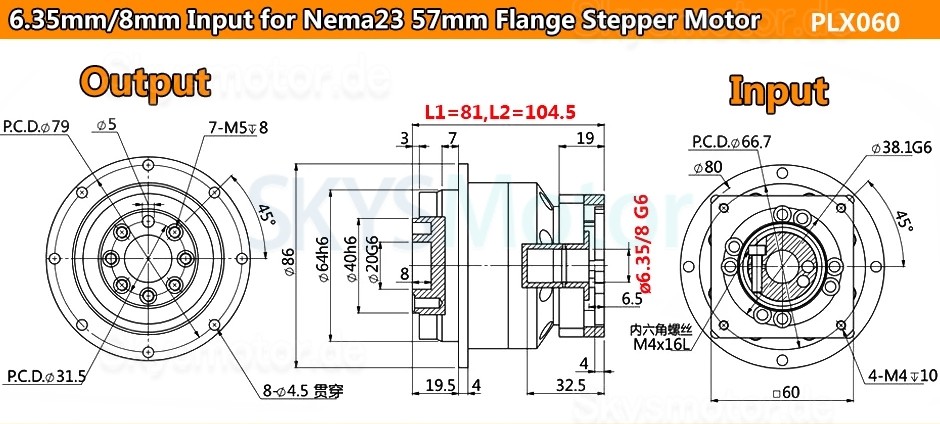

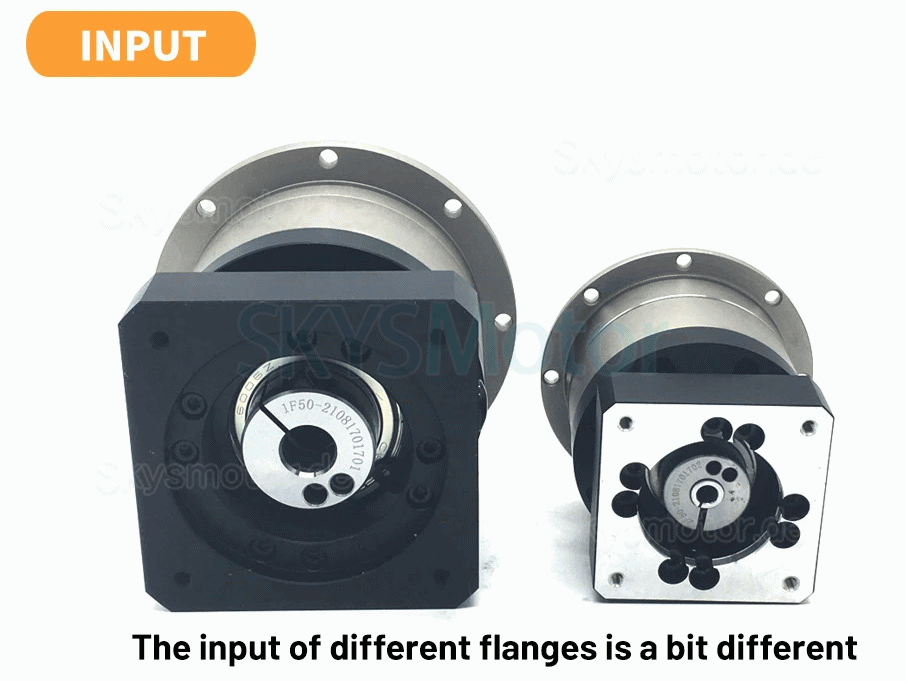

PLX060 6,35-mm-Eingangswelle für Nema 23 Schrittmotor
PLX060 8-mm-Eingangswelle für Nema 23 Schrittmotor

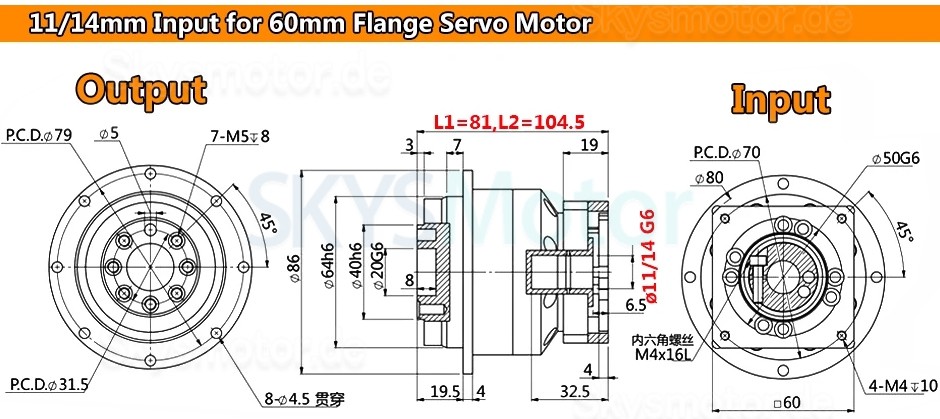

PLX060 11-mm-Eingangswelle für 90 mm Servomotor
PLX060 14-mm-Eingangswelle für 90 mm Servomotor
Spezifikation:
Farbe: Gold
Drehmoment: 40Nm
Modellnummer: PLX060
Konstruktion: Getriebe
Typ: Planetengetriebe
Schutzfunktion: Tropfwassergeschützt
Kommutierung: Bürsten
Wirkungsgrad: IE 1
Zertifizierung: CCC
Eingang: 6,35 mm/ 8 mm/ 11 mm/ 14 mm
Ausgang: 20 mm

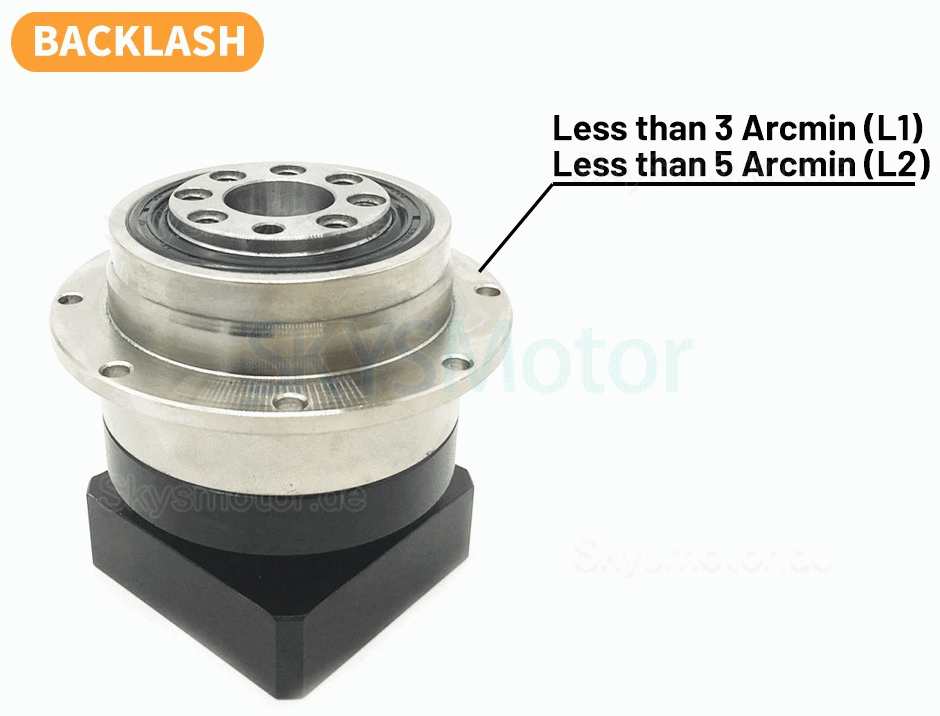

Verdrehspiel: Weniger als 3 Bogenminuten
Getriebetyp: Schrägverzahnung
Maximale Radialkraft: 680 N
Maximale Axialkraft: 340 N
Drehmomentsteifigkeit: 13Nm/ Bogenminuten
Max. Eingangsdrehzahl:6000 U/min
Nenndrehzahl: 3300U/min
Lebensdauer: 20000h
Lärm: unter 58dB
Schutzart: IP65
Lieferumfang:
1* Planetengetriebe
4* Befestigungsschrauben
| Physikalische Spezifikation | |
|---|---|
| Flanschdurchmesser (mm) | 60 x 60 |
| Getriebelänge (mm) | 84 / 104,5 |
| Eingangswellendurchmesser (mm) | 6,35 / 8 / 11 / 14 |
| Länge der Eingangswelle (mm) | 32,5 |
| Anzug für Motor | Nema23 Schrittmotor / Nema24 Schrittmotor |
| Getriebeart | Schrägverzahntes Planetengetriebe |

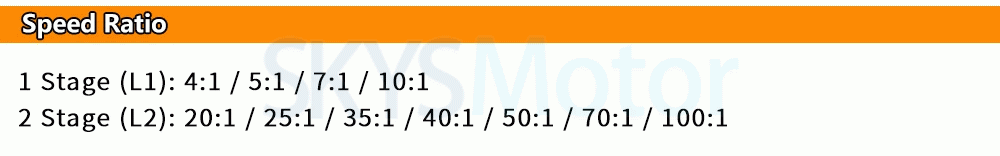

| Untersetzung | 4:1 / 5:1 / 7:1 / 10:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Bohrungsdurchmesser (mm) | 20 |
| Abtriebswellentyp | Ausgangsbohrung |
-
