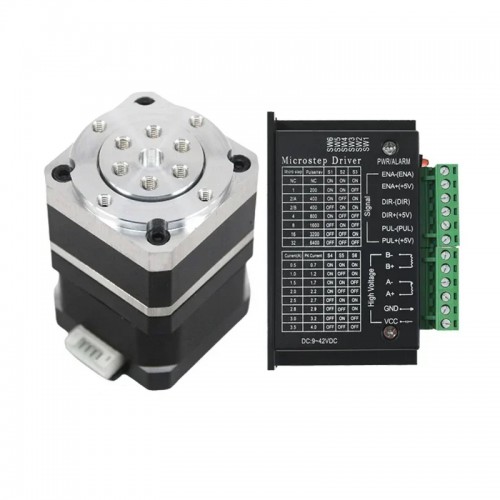

Neme 17 Wellgetriebe Schrittmotor 42HS4015A4D5 mit 30:1 Wellgetriebe + TB6600 Schrittmotortreiber
Kaufen Sie jetzt:€148,78
Neme 17 Wellgetriebe Schrittmotor 42HS4015A4D5 mit 30:1 Wellgetriebe + TB6600 Schrittmotortreiber
Spezifikation:
Zertifizierung: CE
Modellnummer: X17+42HS3412A4D5
Lieferumfang:
1 x Nema 17 Schrittmotor mit 1 m Kabel
1 x Harmonic drive getriebe (30:1)
1 x TB6600 Antrieb

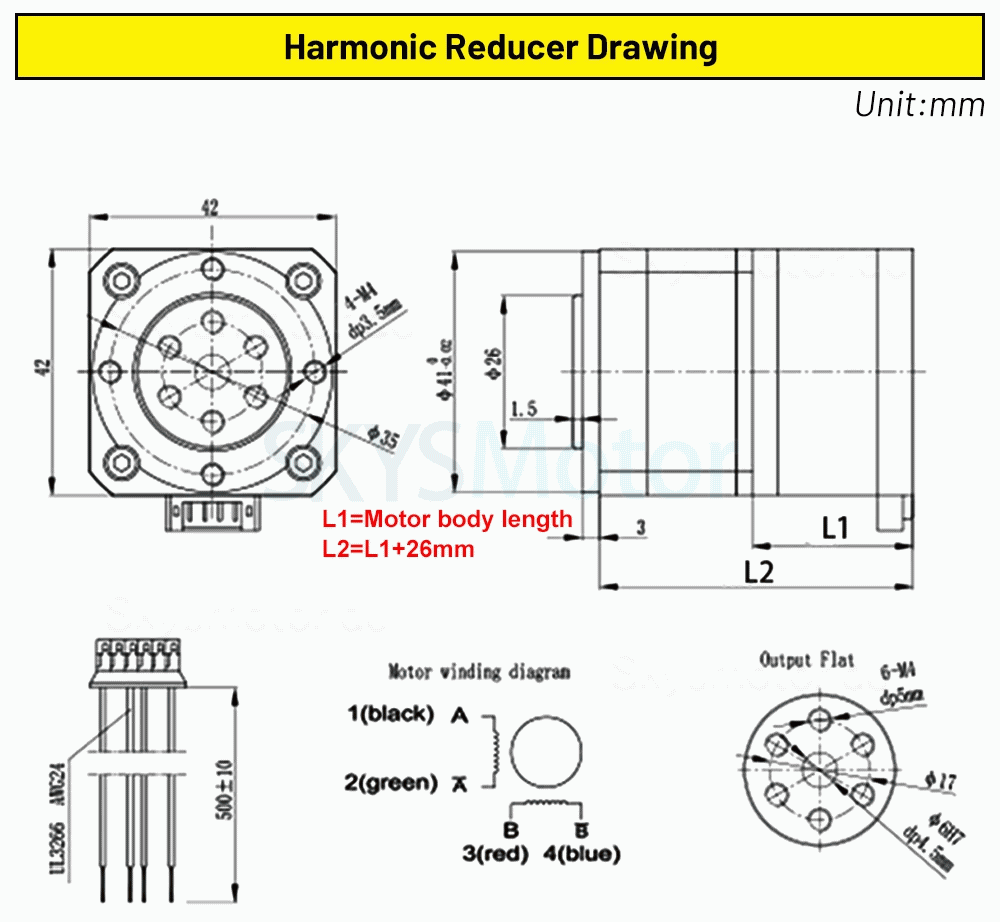

Harmonic Reducer Technical Parameter:
Untersetzung: 30:1
Reducer thickness: 26mm
Precision: 2 Bogenminuten

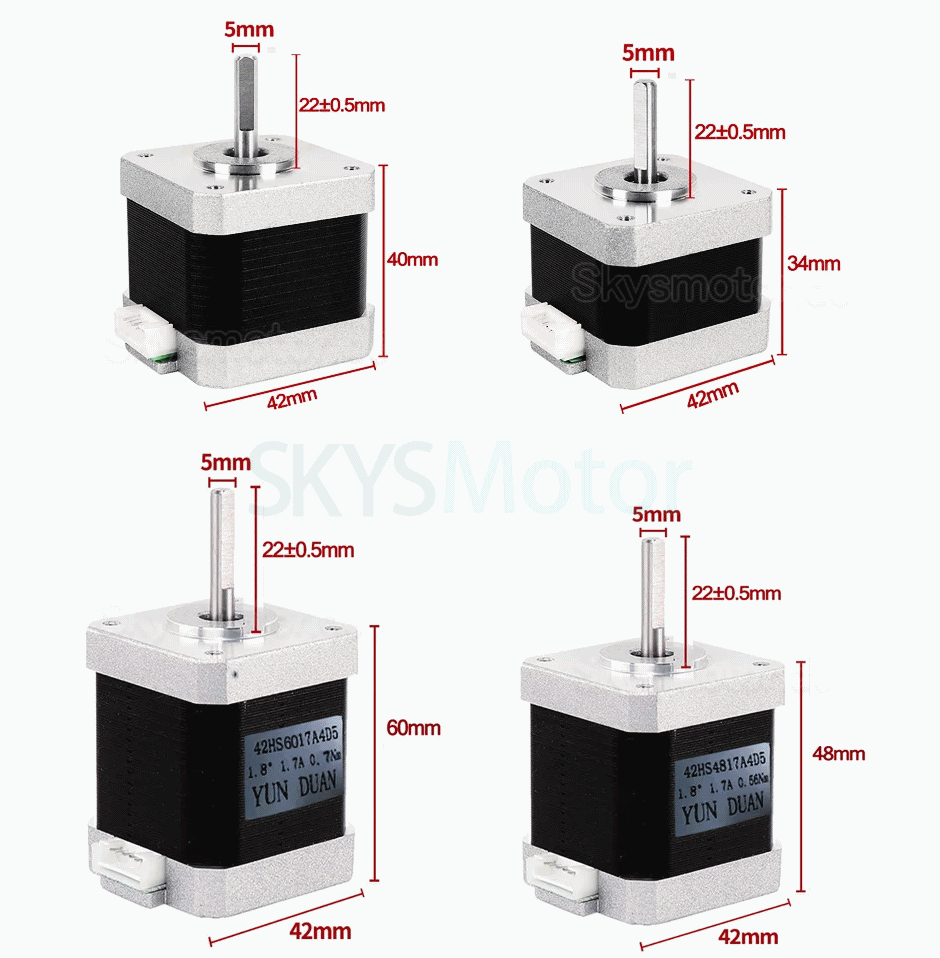

Parameter des Schrittmotors Nema 17 mit offenem Regelkreis:
| Model | Schrittwinkel (Grad) | Motorlänge (mm) | Welle (mm) | Haltemoment (mN.m) | Stromstärke (A) | Widerstand(Ohm) | Rotorträgheit (g.cm²) | Anzahl der Leitungen | Gewicht (g) | Phasen Resistance (Ohm) |

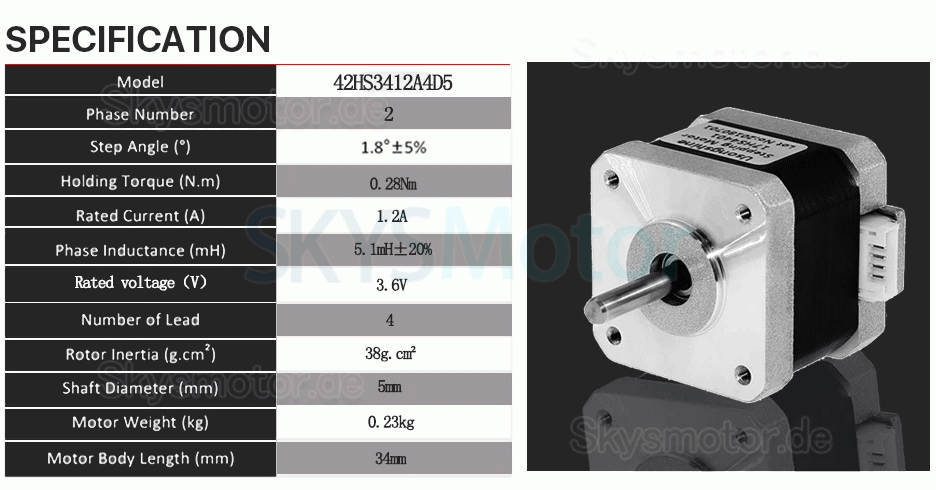

| 42HS3412A4D5 | 1,8 | 34 | 5 | 280 | 1,23 | 4ohm±10% | 38 | 4 | 230 | 5,0mH±15% |
| 42HS4015A4D5 | 1,8 | 40 | 5 | 420 | 1,51 | 6ohm±10% | 57 | 4 | 280 | 3,8mH±15% |

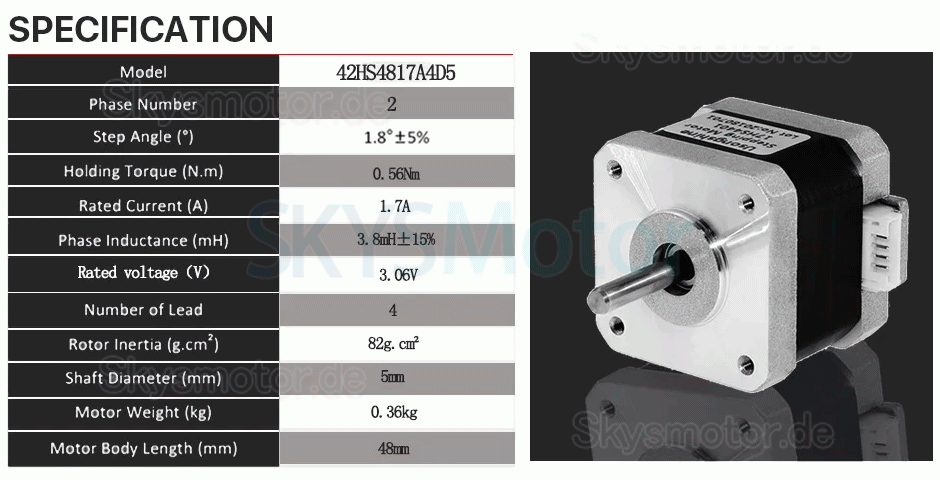

| 42HS4817A4D5 | 1,8 | 48 | 5 | 560 | 1,71 | 8ohm±10% | 82 | 4 | 360 | 3,8mH±15% |
| 42HS6017A4D5 | 1,8 | 60 | 5 | 700 | 1,71 | 6ohm±10% | 102 | 4 | 480 | 3,6mH±15% |

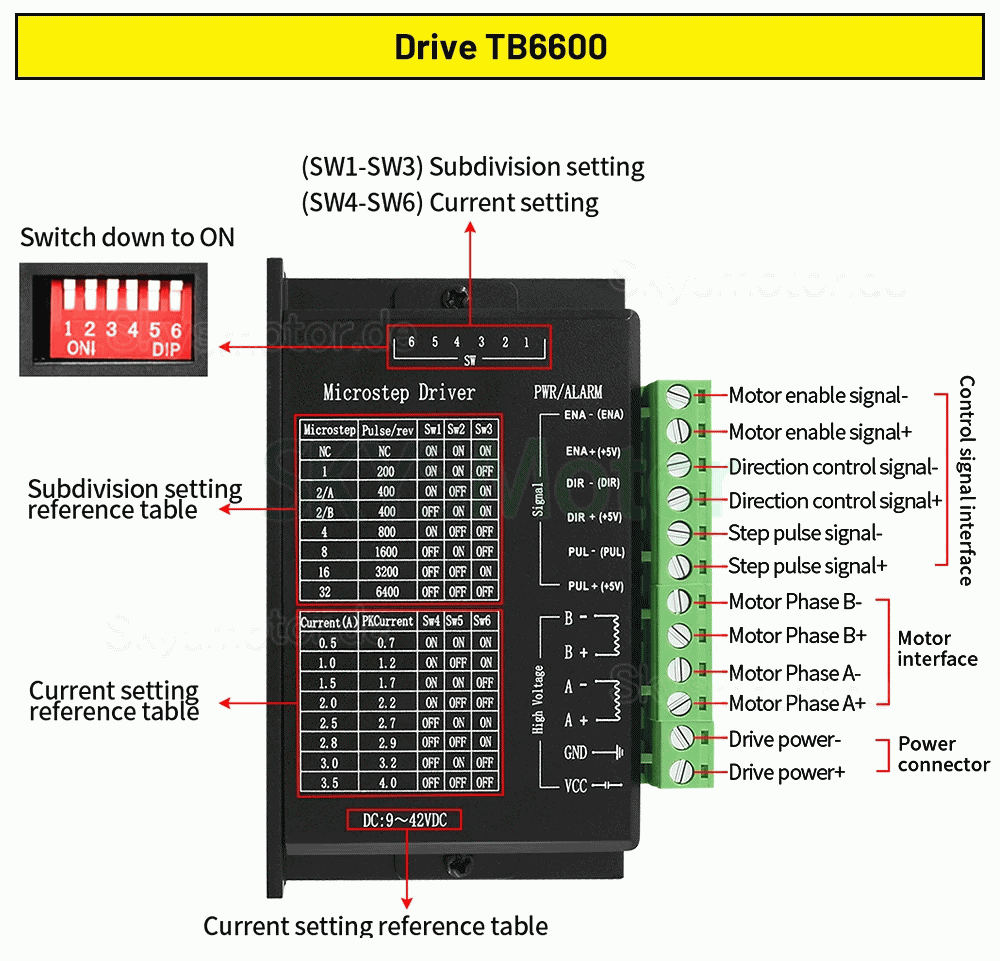

TB6600-Treiberparameter:
Modell: TB6600
Eingangsspannung: DC 9-42V
Ausgangsstrom: 0,5-3,5A
Maximale Leistung: 150W
Unterteilung: 1,2,4,8,16,32
Betriebstemperatur: -10～45℃
Lagertemperatur: -40℃～70℃

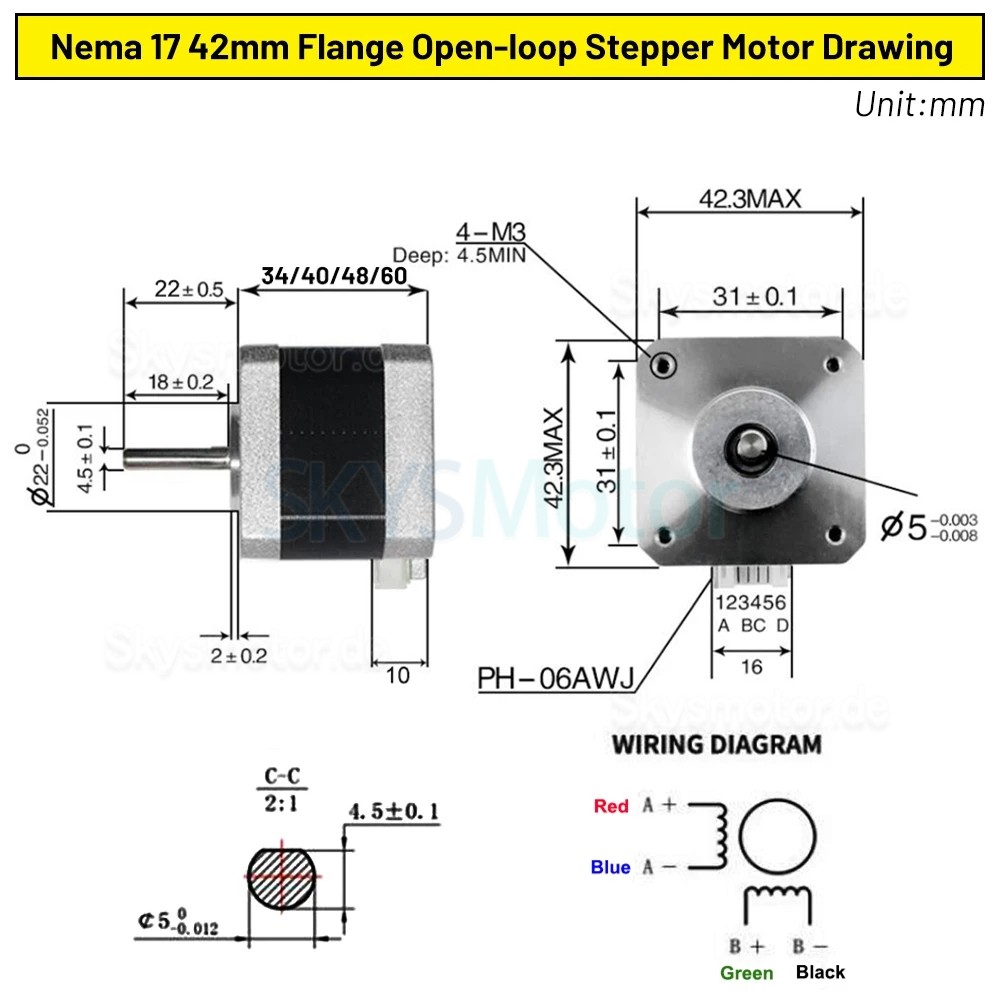

| Motorspezifikation | |
|---|---|
| Motorlänge (mm) | 34 / 40 / 48 / 60 |
| Haltemoment (Ncm) | 280 / 420 / 560 / 700 |
| Motor NEMA Größe | Neme 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 4 / 6 / 8 |
| Nennstrom (A) | 1,32 / 1,51 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 18 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Getriebespezifikation | |
| Untersetzung | 30:1 |
| Getriebelänge (mm) | 26 |
| Getriebeart | Wellgetriebe |
