PLG120 Serie Schrägverzahntes Planetengetriebe, Eingangswelle 19mm/22mm/24mm für Nema42 /Nema 52 Severomotor

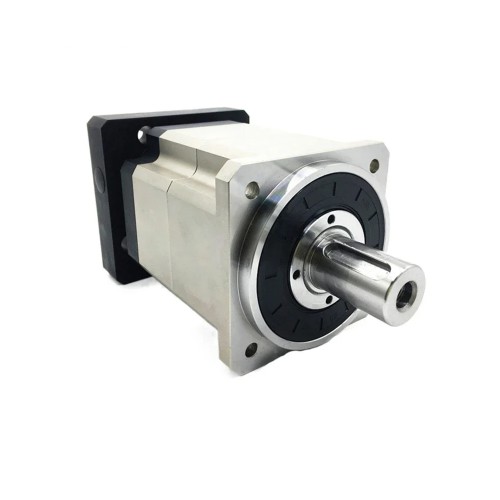

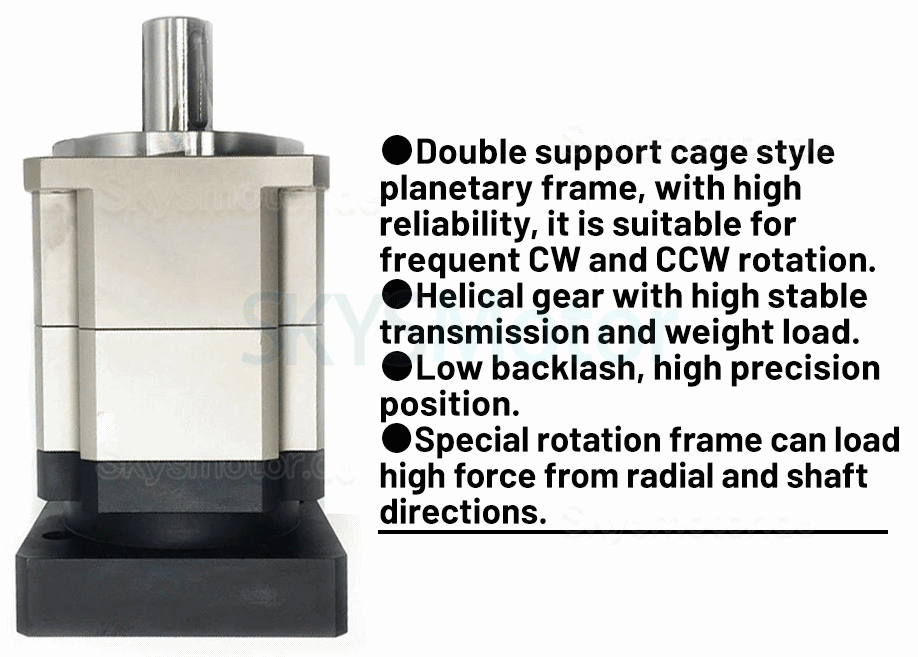

Eigenschaften:

Planetenrahmen in doppelter Stützstruktur, hohe Zuverlässigkeit, geeignet für häufige Drehrichtungswechsel im Uhrzeigersinn und gegen den Uhrzeigersinn.

Schrägverzahnte Zahnräder sorgen für stabile Kraftübertragung und hohe Tragfähigkeit.

Geringes Verdrehspiel, hohe Positioniergenauigkeit.

Spezielle Rotationskonstruktion ermöglicht die Aufnahme hoher Radial- und Axialkräfte.

Spezifikation:

Konstruktion: Getriebe

Typ: Planetengetriebe

Schutzfunktion: Tropfwassergeschützt

Kommutierung: Bürsten

Wirkungsgrad: IE 1

Zertifizierung: CCC;

Lieferumfang:

1* Planetengetriebe

1* Schlüssel

4* Befestigungsschrauben

(Klicken Sie auf das Modell, um zu springen→)				PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Max, Ausgangsdrehmoment			Nm	2-faches Nennausgangsdrehmoment
Sofortiges Bremsmoment			Nm	3-faches Nennausgangsdrehmoment
Max, Radialdrehmoment			N	780	1530	3250	6700	9400	14500
Max, Achsdrehmoment			N	390	630	1300	3000	4700	7250
Torsionssteifigkeit			Nm/Bogenminuten	2,5	6	12	23	47	130
Max, Eingangsdrehzahl			U/min	8000	8000	8000	8000	6000	6000
Nenndrehzahl			U/min	4000	5000	4000	4000	3000	3000
Lärm			dB	≤56	≤58	≤60	≤65	≤68	≤68
Lebensdauer			h	20000
Volllastwirkungsgrad			%	L1≥95%, L2≥90%

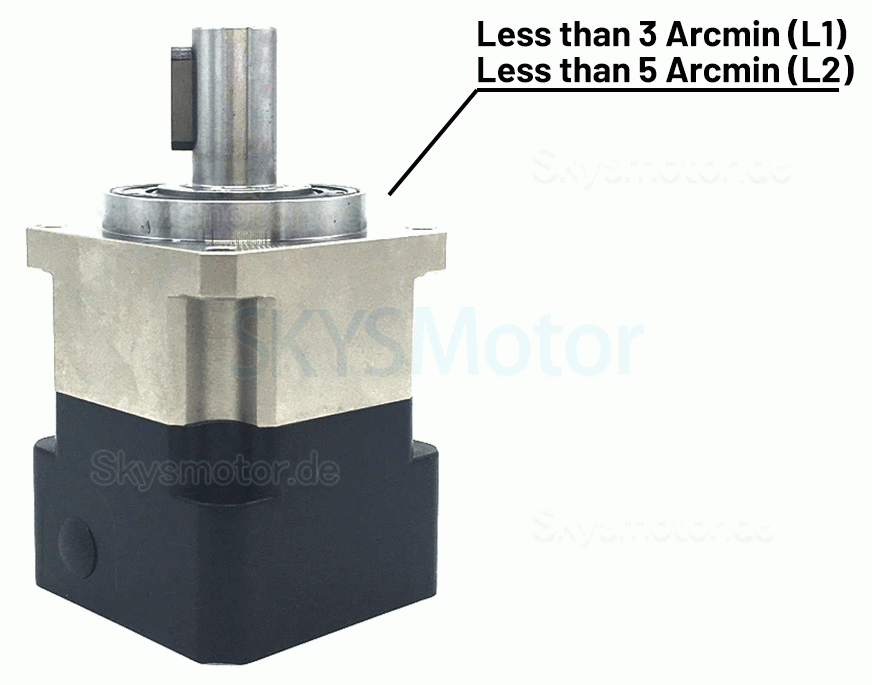

Verdrehspiel	PO	L1	Bogenminuten	≤3	≤3	≤3	≤3	≤3	≤3
Verdrehspiel	PO	L2	Bogenminuten	≤5	≤5	≤5	≤5	≤5	≤5
Trägheitsmoment	L1	3:1	Kg.cm2	0,03	0,16	0,61	3,25	9,21	28,98
		4:1	Kg.cm2	0,03	0,14	0,48	2,74	7,54	23,67
		5:1	Kg.cm2	0,03	0,13	0,47	2,71	7,42	23,29
		7:1	Kg.cm2	0,03	0,13	0,45	2,62	7,14	22,48
		10:1	Kg.cm2	0,03	0,13	0,42	2,59	7,03	22,51
	L2	9:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		12:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		15:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		16:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		20:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		25:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		28:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		30:1	Kg.cm2	0,03	0,13	0,45	0,45	2,63	7,30
		35:1	Kg.cm2	0,03	0,13	0,45	0,45	2,43	7,10
		40:1	Kg.cm2	0,03	0,13	0,45	0,45	2,43	6,92
		50:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,92
		70:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,72
		100:1	Kg.cm2	0,03	0,13	0,40	0,40	2,39	6,72

Parameter	Stufen	Übersetzungsverhältnis		PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Nenn-Drehmoment (Nm)	L1	3:1		19	40	105	165	360	880
		4:1		19	45	130	230	480	880
		5:1		17	45	130	230	480	1100
		7:1		14	45	100	220	480	1100
		10:1		11	30	75	175	360	770
	L2	9:1		19	40	105	165	360	880
		12:1		19	40	105	165	360	880
		15:1		19	40	105	165	360	880
		16:1		19	45	110	230	480	880
		20:1		19	45	110	230	480	880
		25:1		17	45	110	230	480	1100
		28:1		19	45	110	220	480	1100
		30:1		19	40	105	165	360	880
		35:1		17	45	110	230	480	1100
		40:1		19	45	110	230	480	1100
		50:1		17	45	110	230	480	1100
		70:1		14	45	100	220	480	1100
		100:1		11	30	75	175	360	770
Schutzart		IP65
Betriebstemperatur		-10℃~~90℃

PLG120 Serie Schrägverzahntes Planetengetriebe, Eingangswelle 19mm/22mm/24mm für Nema42 /Nema 52 Severomotor

Zurück: Neme 17 Wellgetriebe Schrittmotor 42HS4015A4D5 mit 30:1 Wellgetriebe + TB6600 Schrittmotortreiber
Weiter: PW060 Serie Schrägverzahntes Planetengetriebe, Eingangswelle 6,35/8/9,525/11/14 mm für Nema23 Schrittmotor/Nema 24 Schrittmotor

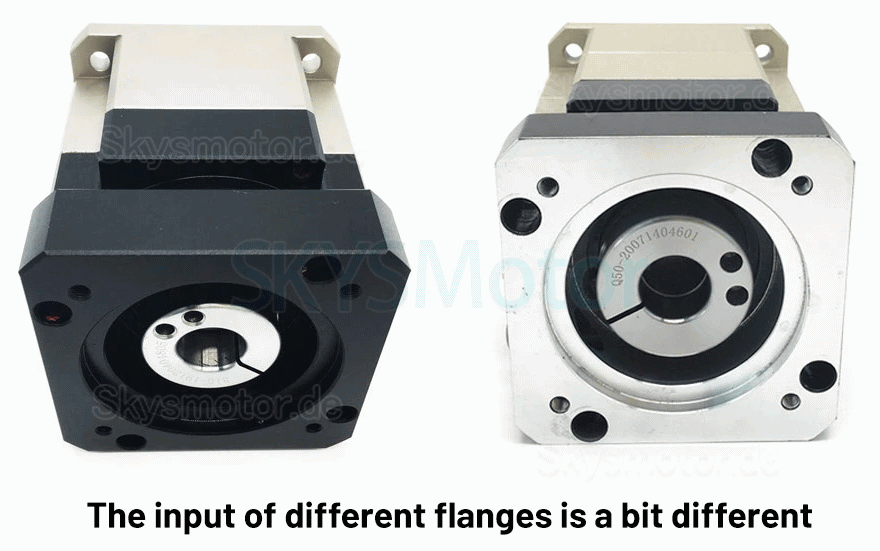

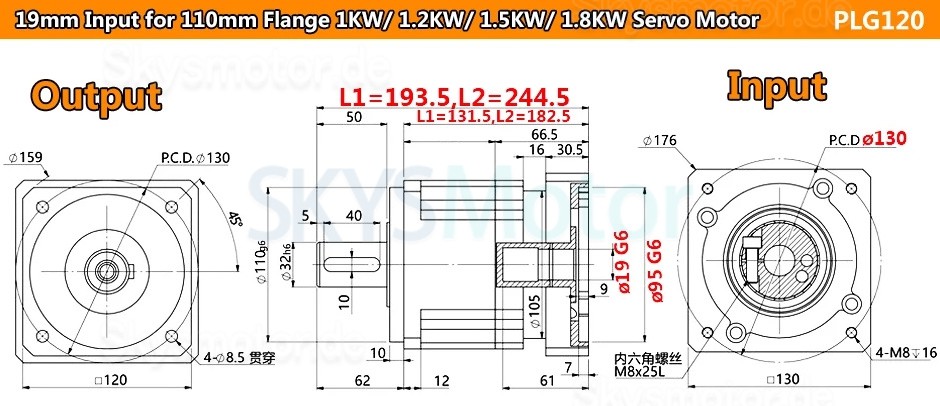

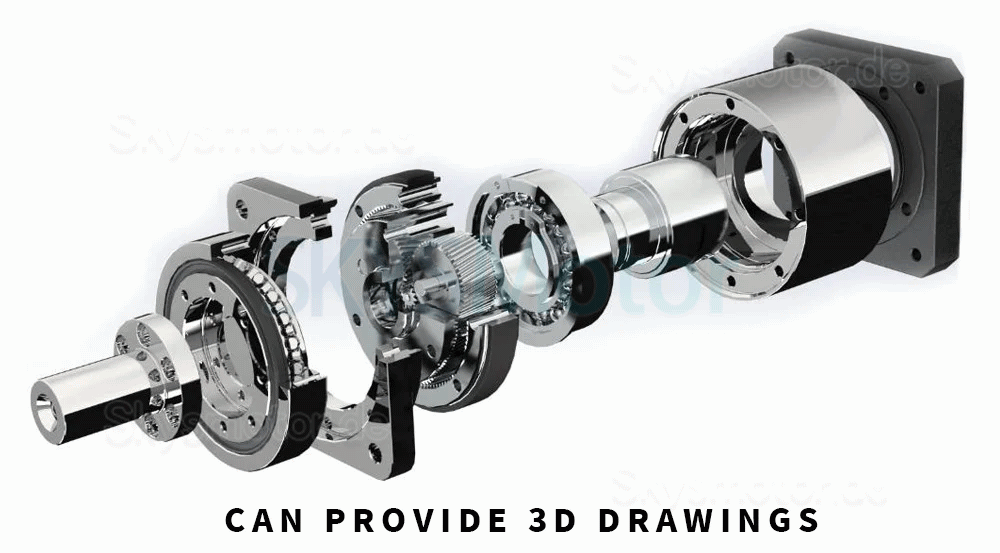

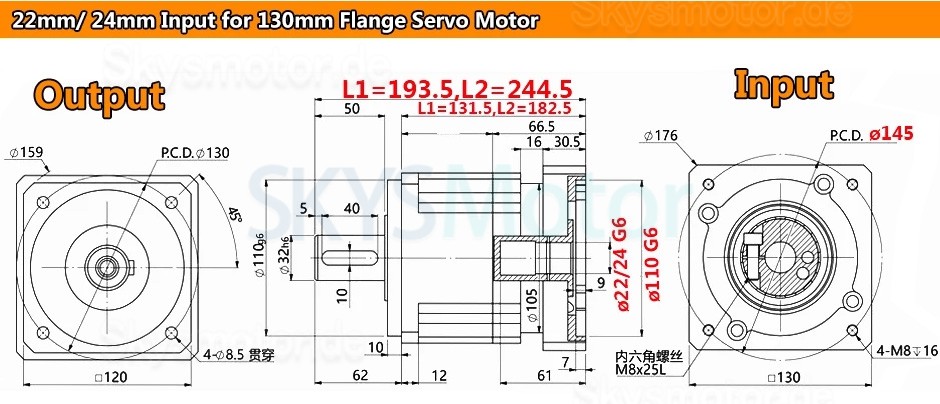

Physikalische Spezifikation

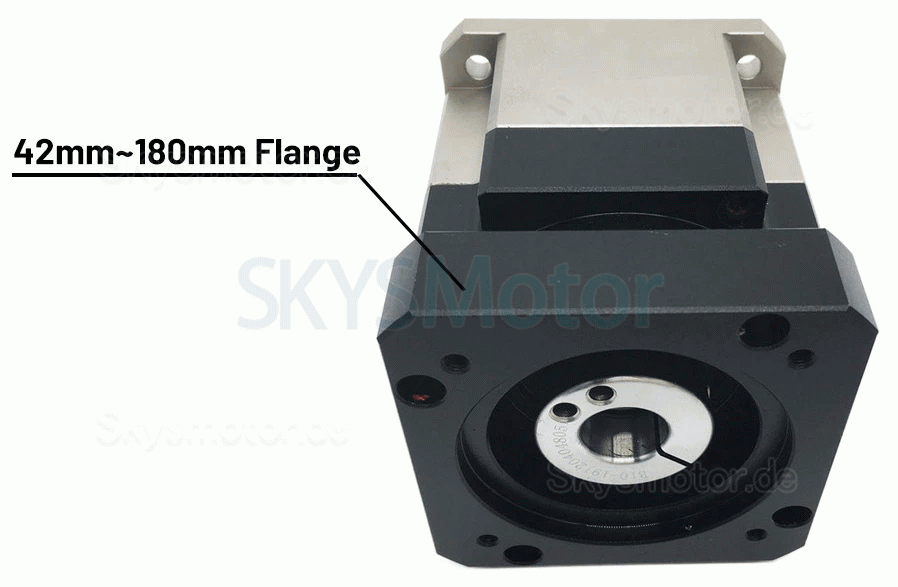

Flanschdurchmesser (mm)	130 x 130
Getriebelänge (mm)	131 / 182,5
Eingangswellendurchmesser (mm)	19 / 22 / 24
Länge der Eingangswelle (mm)	61
Durchmesser der Ausgangswelle (mm)	32
Länge der Ausgangswelle (mm)	50
Anzug für Motor	110 Rahmen Servomotor / 130 Rahmen Servomotor
Getriebeart	Schrägverzahntes Planetengetriebe

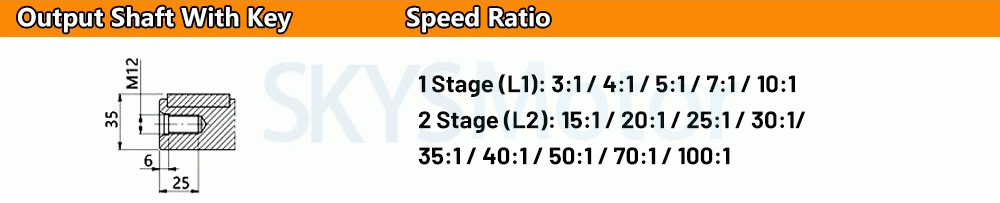

Untersetzung	3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

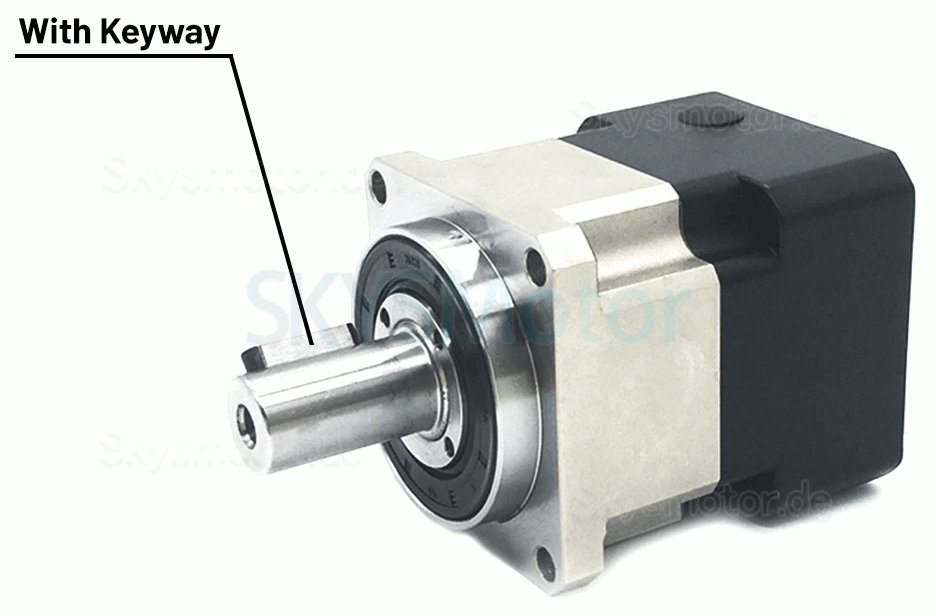

Abtriebswellentyp	Passfeder
Produktserie	PLG120
