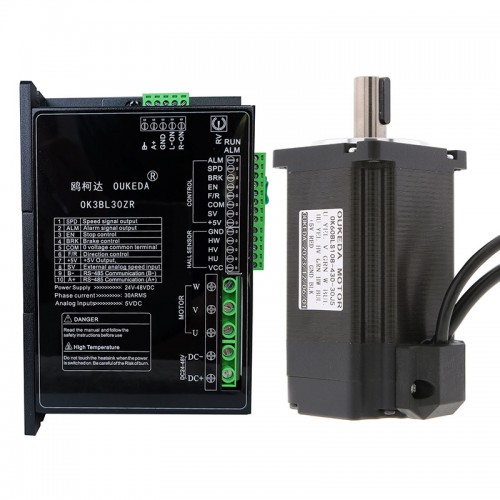

300W 24V/48V Bürstenlose DC Motor & BLDC Motorsteuerung Kit OK60BLS108-430-30J5+OK3BL30ZR 95,55Ncm 3000U/min 3 Phasen

300W 24V/48V Bürstenlose DC Motor & BLDC Motorsteuerung Kit OK60BLS108-430-30J5+OK3BL30ZR 95,55Ncm 3000U/min 3 Phasen

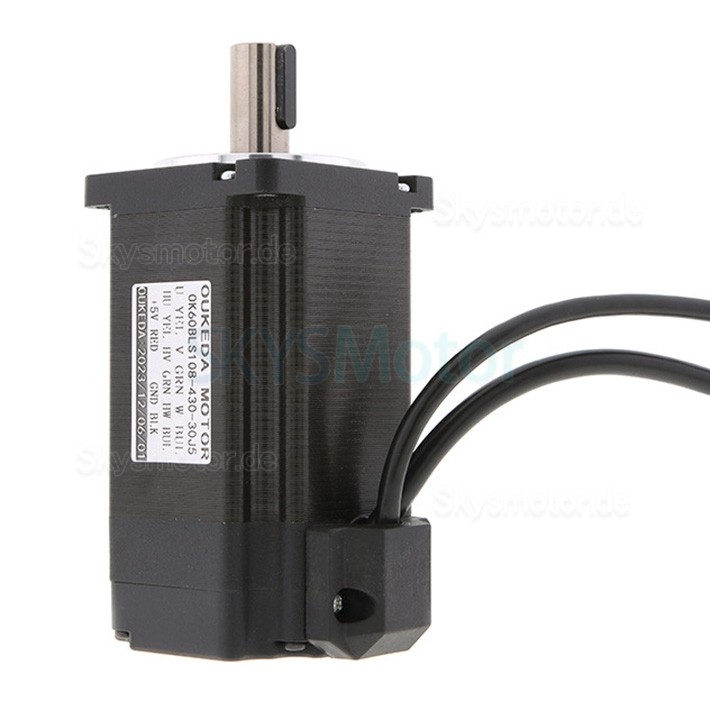

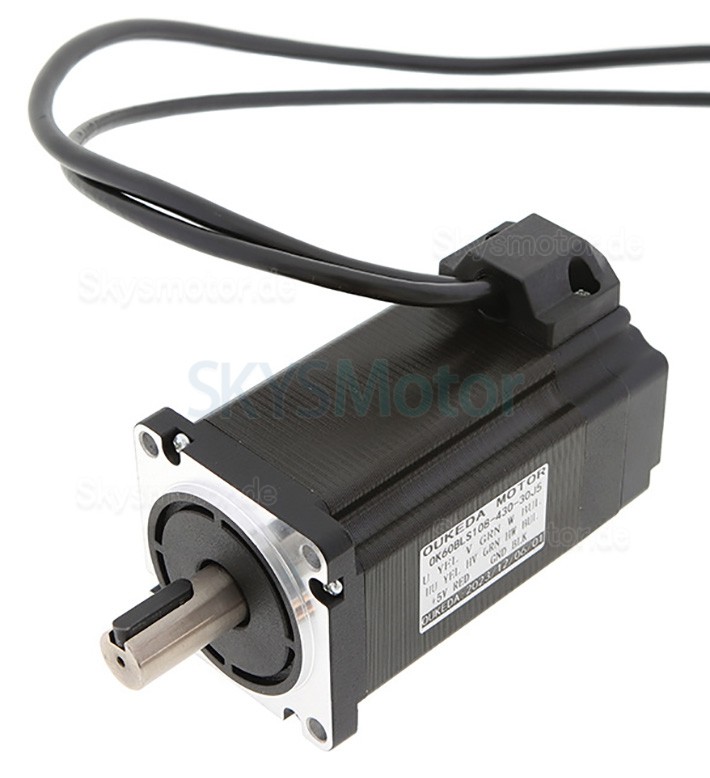

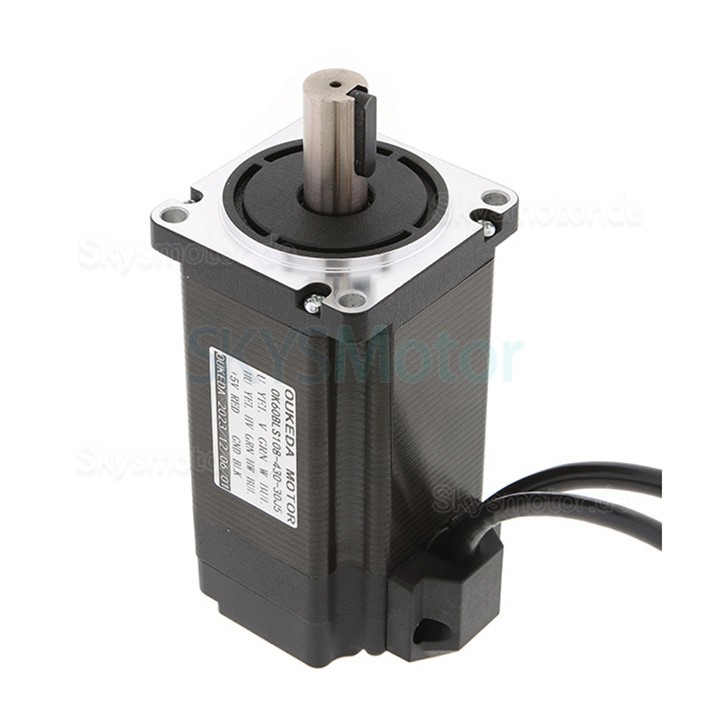

Dies ist ein dreiphasiger bürstenloser Gleichstrommotor mit einer Nennspannung von 48 V DC und einer Nenndrehzahl von 3000 U/min. Er bietet ein Nenndrehmoment von 95,55 Ncm und eine Nennleistung von 300 W. Mit einer Baugröße von Φ60 mm, einer Welle mit 14 mm Durchmesser und einer Anschlusslänge von 500 mm.

Available model:

DC48V 95,55Ncm 300W 3000U/min

DC48V 127Ncm 400W 3000U/min

DC24V 95,55Ncm 300W 3000U/min

Elektrische Spezifikation:

Herstellerteilenummer:OK60BLS108-430-30J5

Motortyp: BLDC Motor

Anzahl der Phasen:3

Nennspannung:48VDC

Nenndrehzahl:3600士10%U/min

Leerlaufdrehzahl:3000士10%U/min

Nennstrom:8A

Nennleistung:300W

Nenndrehmoment:95,55Ncm

Phasenwiderstand: 100 ohms

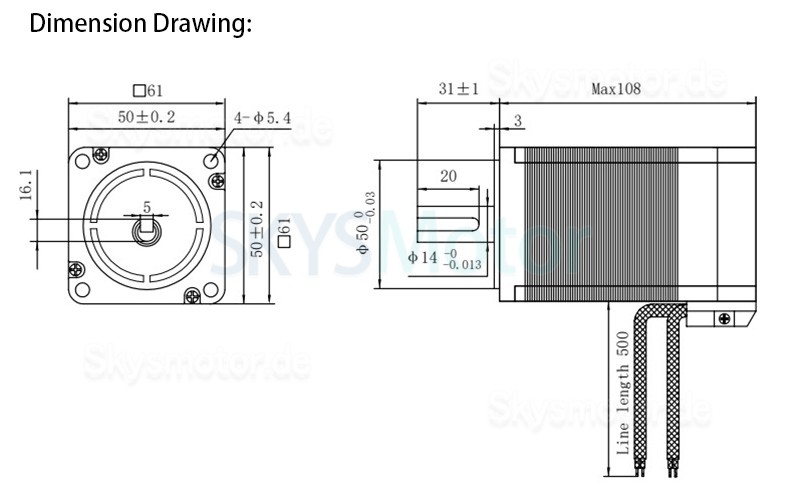

Physikalische Spezifikation:

Bauform: Φ60mm

Motorlänge: 108mm

Wellendurchmesser: Φ14mm

Länge der Welle: 31mm

Länge der Passfedernut: 20mm

Anzahl der Leitungen: 8

Leitungslänge: 500mm

Gewicht:1,6kg;

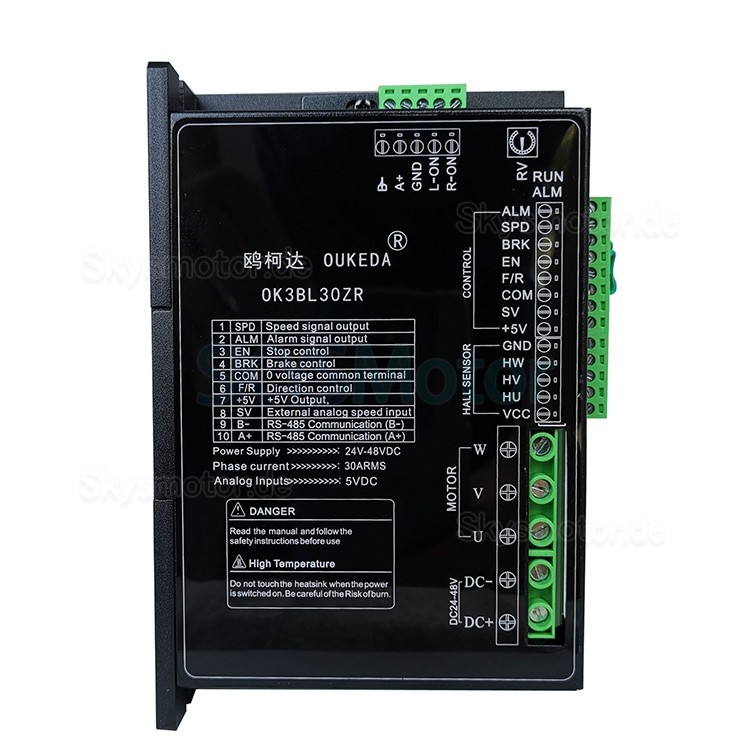

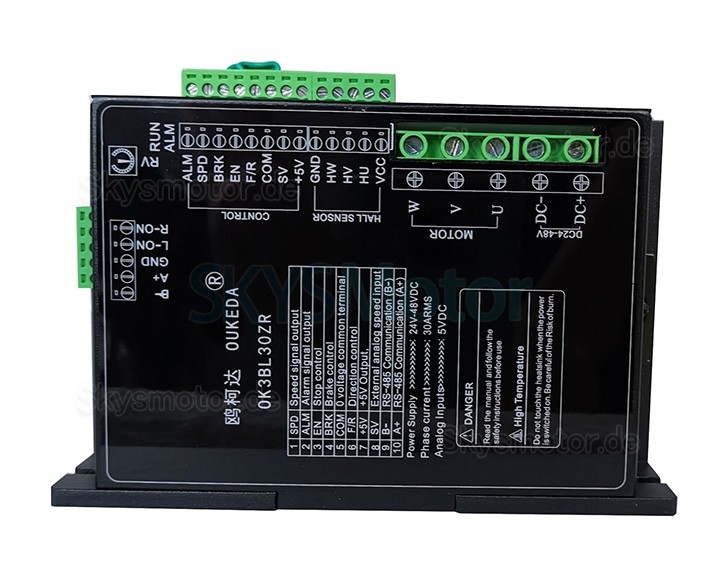

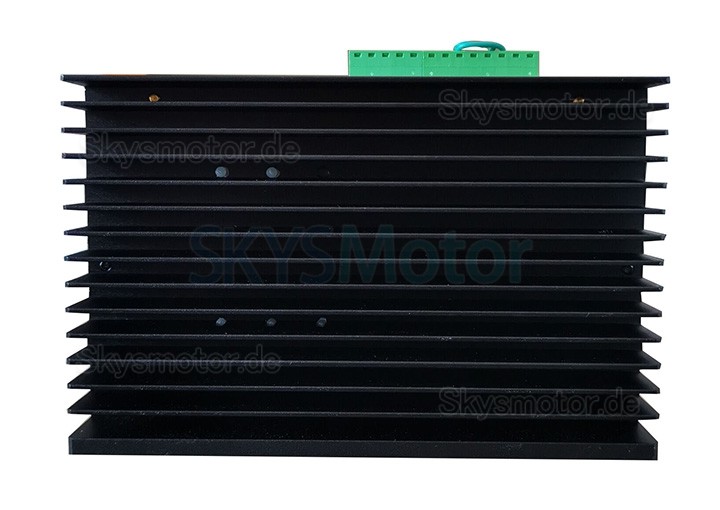

This brushless DC driver features stable performance with a DSP-based computing core and multiple control modes. The fully digital design allows for flexible input control methods and comprehensive software and hardware protection functions. The driver can be connected to a computer via the RS-485 communication interface for parameter adjustment, including settings for protection parameters, motor parameters, and acceleration and deceleration times.

Drehzahlregelungsmodus:

1: Analogeingang 0–5 VDC;

2: PWM-Eingang 0–100 % (PWM-Frequenzbereich: [1Kz-2OKHz]);

3: Drehzahlregelung über externes Potentiometer;

4: Einstellung über RS-485-Kommunikation.

Elektrische Spezifikation:

Elektrische Parameter(Tj=25ºC);

Nennspannung:24-48V

Nennstrom:30A

Eingangsspannung:14~60VDC, (Typisch 24V);

Ausgangsstrom:3A-30A; (Typisch 30A);

Verwendbare Motordrehzahl:100-30000U/min (Typisch 3000U/min)

Überspannungs- und Überstromschutz;

CE-zertifiziert und RoHS-konform;

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):

Kühlung: Natürliche Kühlung oder Zwangskühlung

Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase

Umgebungstemperatur: 0℃ － 65℃

Luftfeuchtigkeit: 40%RH－90%RH

Betriebstemperatur: 0℃ － 50℃

Vibration: 10-55Hz / 0.15mm

Lagertemperatur: -20℃ － 65℃

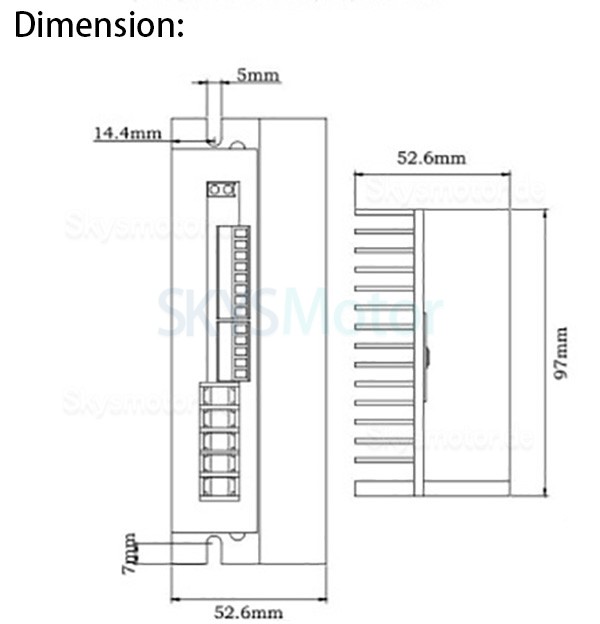

Demension:151*97.5*52.6mm

Gewicht: Approx.160g;
