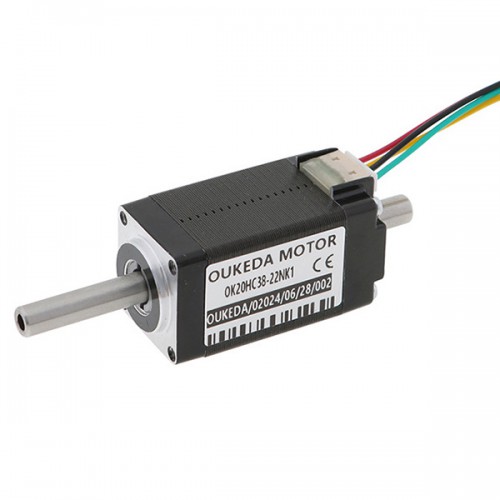

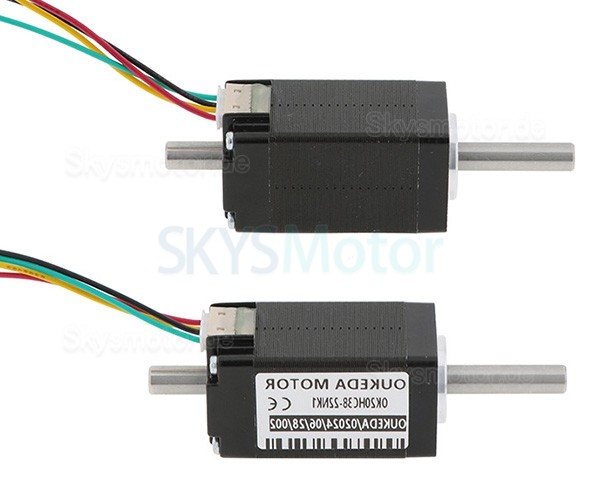

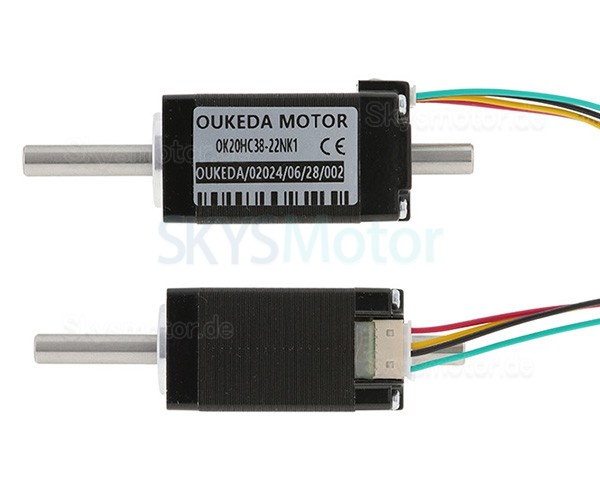

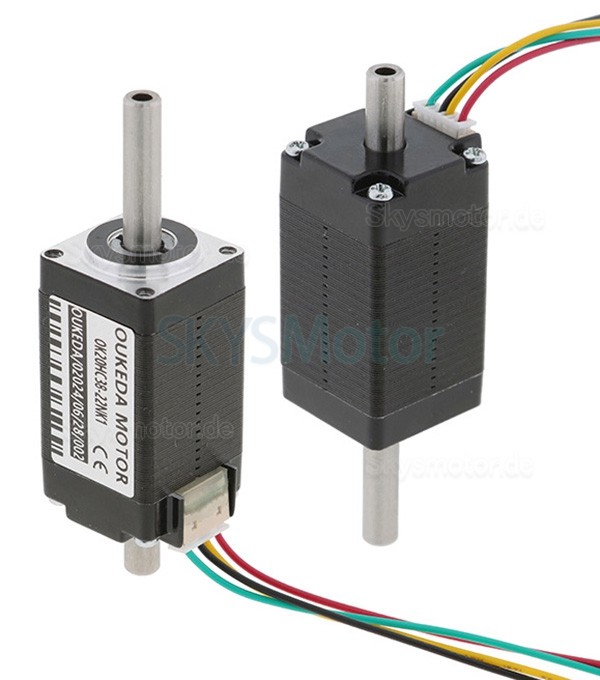

Nema 8 Hohlwellen Schrittmotor OK20HC38-22NK1 1,8° 3,13Ncm 0,6A 5,4V 2 Phasen Doppelwelle

Dies ist ein bipolarer 2-Phasen-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem statischen Moment von 3,13 N·cm. Der Motor arbeitet mit einem Nennstrom von 0,6 A pro Phase und einer Phasenspannung von 5,4 V. Das Gehäusemaß beträgt 20 x 20 mm bei einer Körperlänge von 38 mm. Ausgestattet mit einer Doppelschaft-Ausführung, vordere Wellenlänge 22 mm, hintere Wellenlänge 10 mm. Der Motor verfügt über vier Anschlussleitungen mit jeweils 400 mm Länge. Das Gewicht beträgt 0,8 kg.

Elektrische Spezifikation:

Herstellerteilenummer:OK20HC38-22NK1

Motortyp: Bipolar Schrittmotor

Anzahl der Phasen:2

Schrittwinkel: 1,8 Grad

Statisches Moment: 3,13Ncm

Phasenspannung:5,4V

Nennstrom/Phase: 0,6A

Phasenwiderstand: 9 ohms± 10%

Induktivität: 3 mH ± 20%(1KHz);

Physikalische Spezifikation:

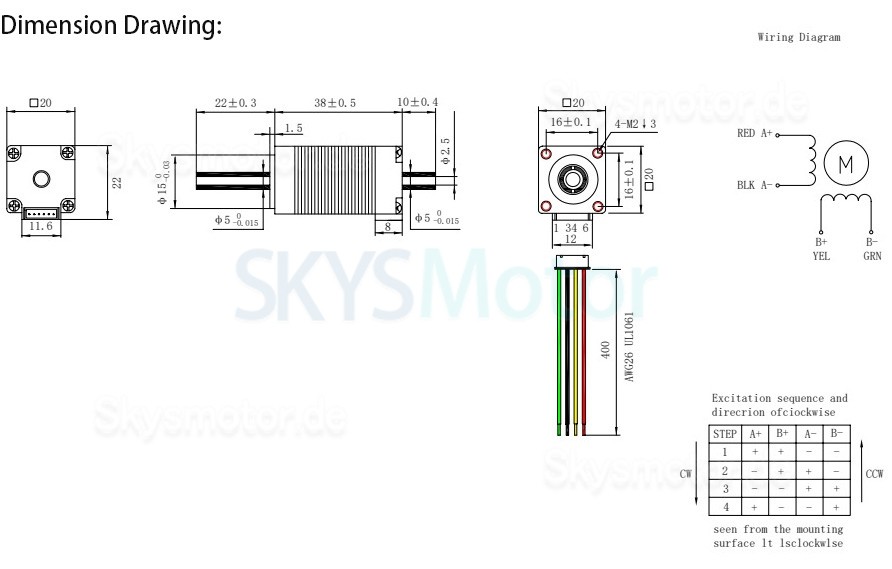

Bauform: 20 x 20 mm

Motorlänge: 38 mm

Außendurchmesser der Welle: Φ5mm

Innendurchmesser der Welle: Φ5 mm

Vordere Wellenlänge: 22 mm

Länge der hinteren Welle: 10 mm

Anzahl der Leitungen: 4

Leitungslänge: 400 mm

Gewicht: 0,8kg;
