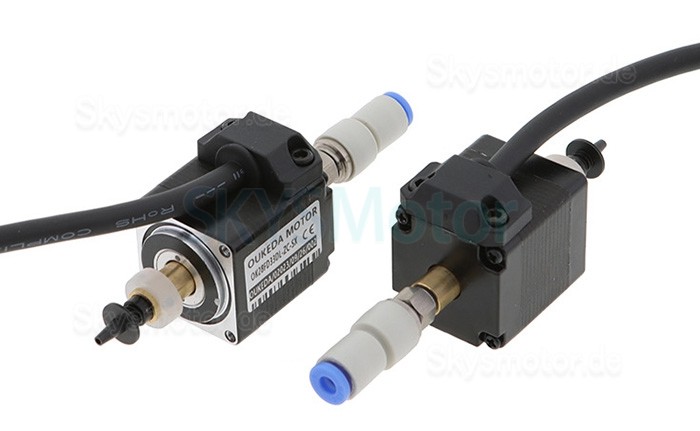

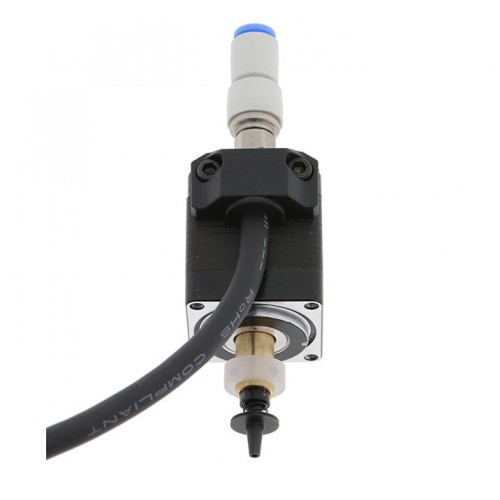

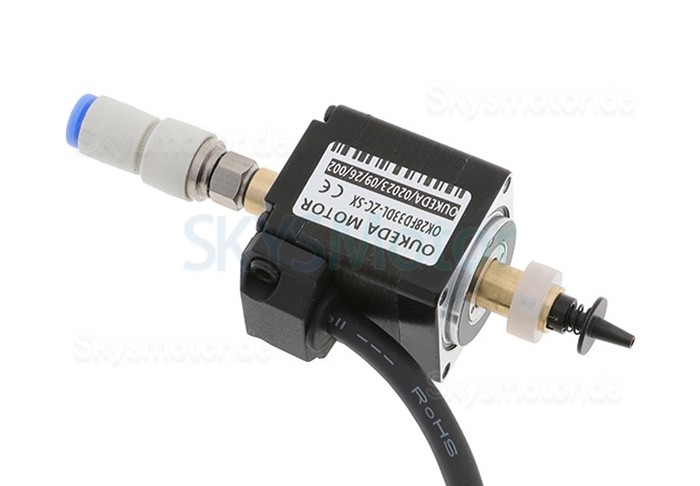

Oukeda Nema 11 Schrittmotor OK28FD33DL-ZC-SX für SMT-Bestückungsautomaten 1,8 Grad 6Ncm 2 Phasen mit Dämpfungsdüse

Dies ist ein 2-Phasen-bipolarer Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem Haltemoment von 6 N·cm. Er arbeitet im Spannungsbereich von 12 bis 24 V und hat einen Nennstrom von 1 A pro Phase. Das Gehäuse misst 28 x 28 mm, der Wellendurchmesser beträgt 8 mm. Die Motorkörperlänge beträgt 33,2 mm, die Länge der Hinterachse 40 mm. Der Motor ist mit Isolationsklasse B (130 °C) ausgelegt und eignet sich für Anwendungen wie Bestückungsmaschinen und andere Automatisierungssysteme. Zusätzlich verfügt der Motor über eine Dämpfungsdüse und eine Anschlussleitung mit 300 mm Länge.

Elektrische Spezifikation

Herstellerteilenummer:OK28FD33DL-ZC-SX

Motortyp: Bipolar Schrittmotor

Schrittwinkel: 1,8Grad

Anzahl der Phasen:2

Haltemoment: 6Ncm

Nennstrom/Phase:1A

Betriebsspannung:12-24V

Phasenwiderstand: 2,1ohms

Induktivität: 1,5mH±20%(1KHz)

Isolationsklasse: B 130°C[266°F]

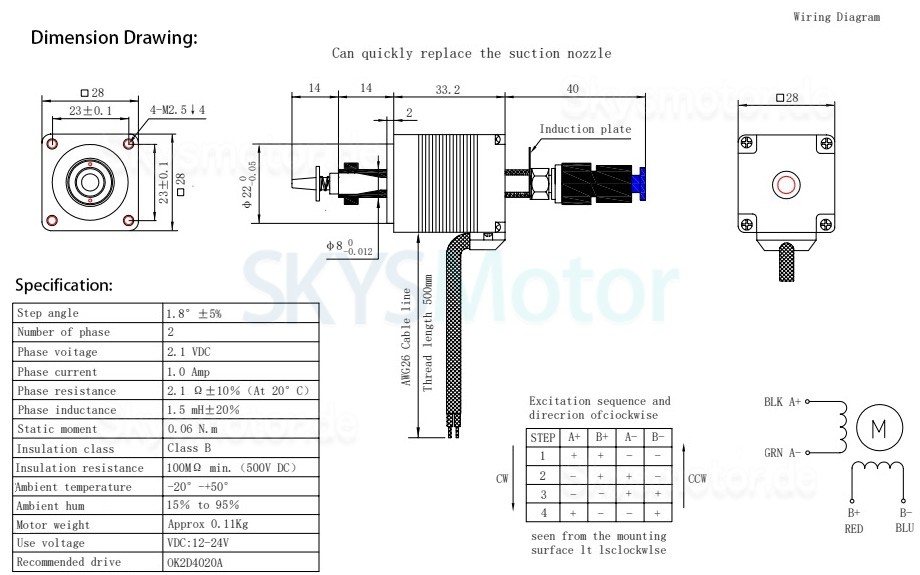

Physikalische Spezifikation

Bauform: 28 x 28mm

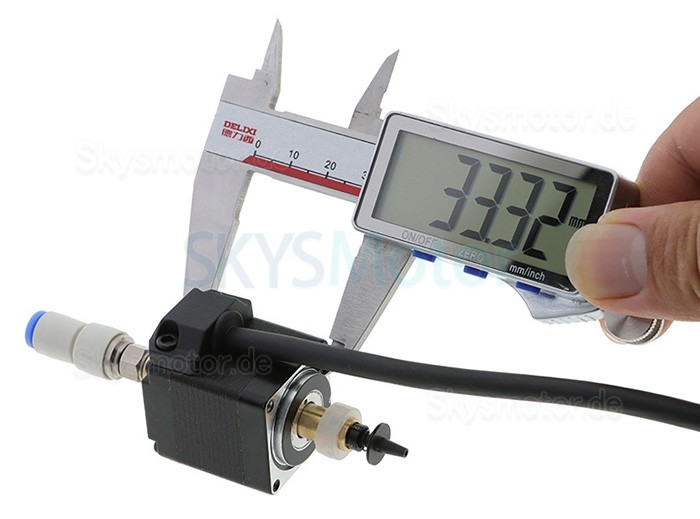

Motorlänge: 33.2mm

Wellendurchmesser: Φ8mm

Vordere Wellenlänge: 28mm

Länge der hinteren Welle:40mm

Anzahl der Leitungen: 4

Leitungslänge: 300mm

Gewicht: 110g;
