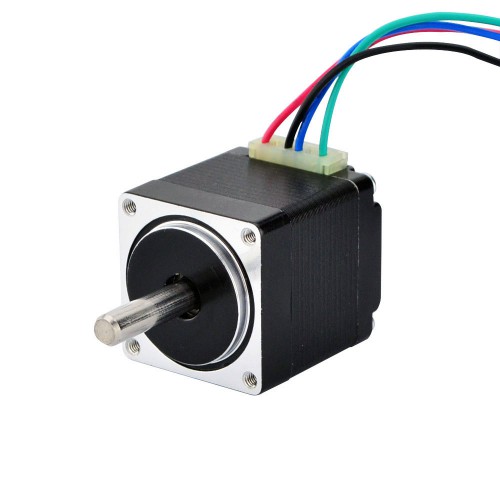

Nema 11 Schrittmotor 11HS12-0674S 3,8V 1,8 Grad 6Ncm 4 Drähte
Dieser NEMA 11 Mini Bipolar Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 28 x 28 x 31 mm. Er verfügt über vier Drähte, jede Phase zieht 0,67 A bei 3,8 V und hat ein Haltemoment von 6 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS12-0674S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 6Ncm
- Nennstrom/Phase: 0,67A
- Stromspannung: 3,8V
- Phasenwiderstand: 5,6ohms
- Induktivität: 4,2mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 31,5mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 110g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 7 |
| Haltemoment (oz.in) | 9,9 |
| Induktivität (mH) | 4 |
| Phasenwiderstand (ohm) | 5,6 |
| Nennstrom (A) | 0,67 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 31,5 |
| Flanschdurchmesser (mm) | 28x28 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | O |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 110 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
