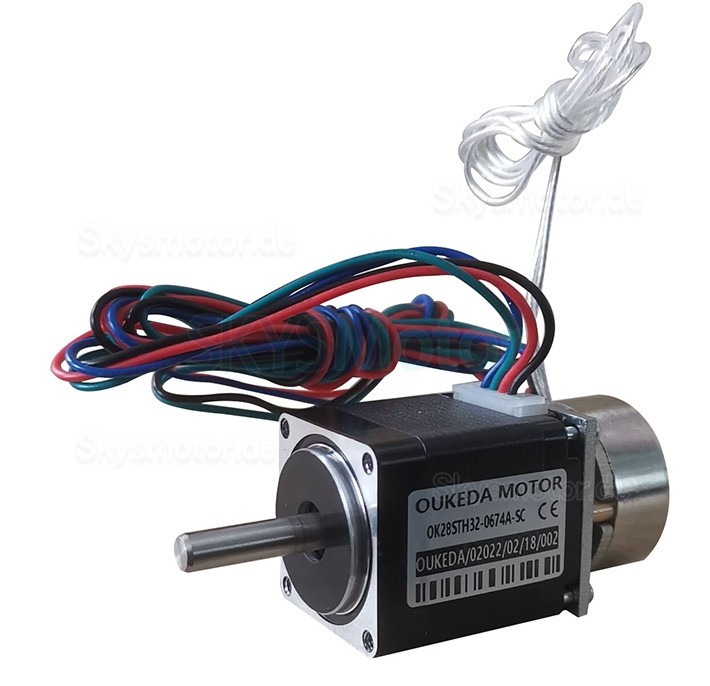

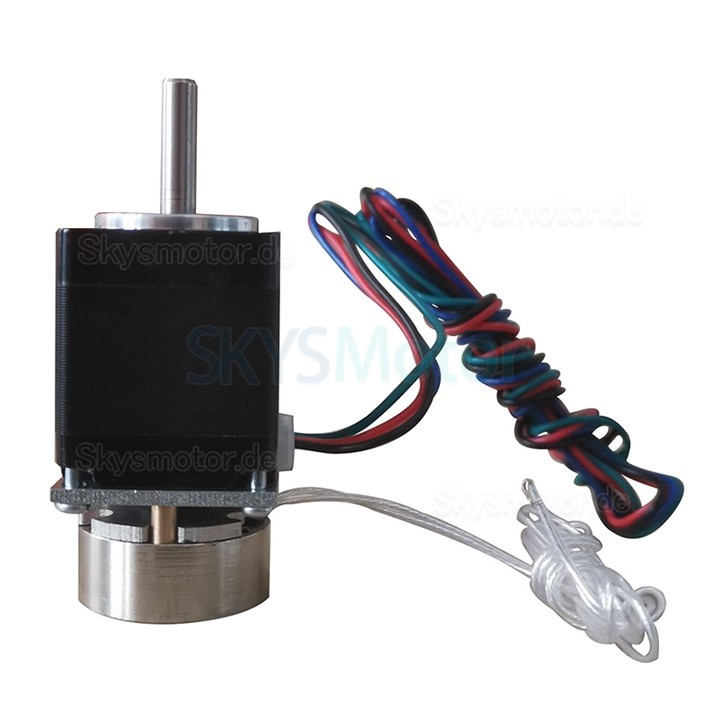

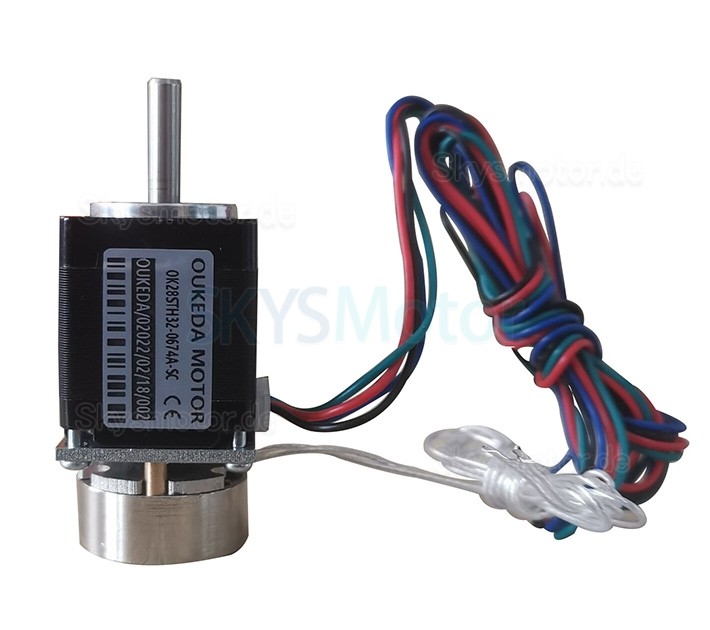

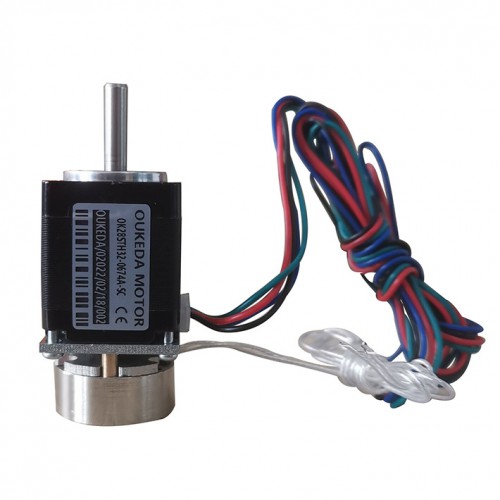

NEMA11 Schrittmotor OK28STH32-0674A-SC 1,8 Grad 5,88Ncm 3,75V 0,67A 2 Phasen D-Schnitt mit Bremse

Dies ist ein 2-Phasen-bipolarer Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem statischen Moment von 5,88 N·cm. Der Motor arbeitet mit einem Nennstrom von 0,67 A pro Phase und einer Phasenspannung von 3,75 V. Das Gehäusemaß beträgt 28 x 28 mm, die Motorlänge beträgt 32,2 mm und die Länge der Bremse 17,6 mm. Die Welle hat einen Durchmesser von 5 mm und eine Länge von 20 mm, mit einer D-Flachseite von 15 mm. Der Motor verfügt über vier Anschlussleitungen mit einer Länge von jeweils 500 mm und wiegt 110 g. Die integrierte Bremse arbeitet mit 24 V, einem Strom von 0,18 A, liefert ein Haltemoment von 0,2 N·m und eine Leistung von 4,3 W. Dieser Schrittmotor eignet sich für Anwendungen, bei denen präzise Steuerung und Bremsfunktion erforderlich sind.

Elektrische Spezifikation:

Herstellerteilenummer:OK28STH32-0674A-SC

Motortyp: Bipolar Schrittmotor

Anzahl der Phasen:2

Schrittwinkel: 1,8 Grad

Statisches Moment: 5,88Ncm

Phasenspannung:3,75V

Nennstrom/Phase:0,67A

Phasenwiderstand: 5,6 ohms± 10%

Induktivität: 3,4 mH ± 20%(1KHz);

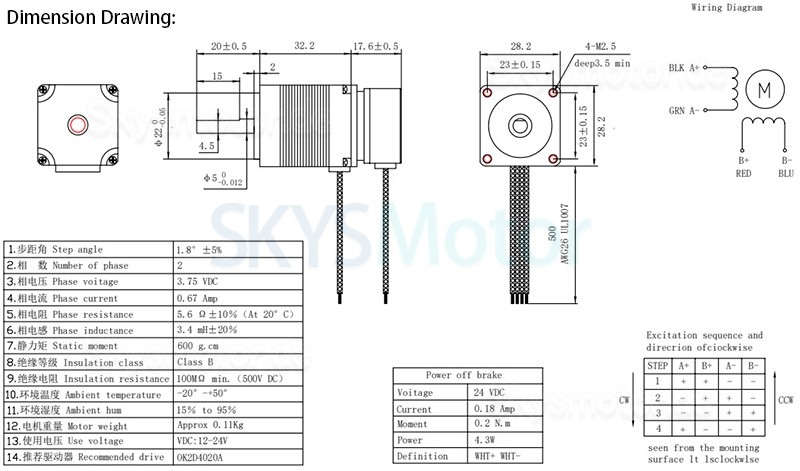

Physikalische Spezifikation:

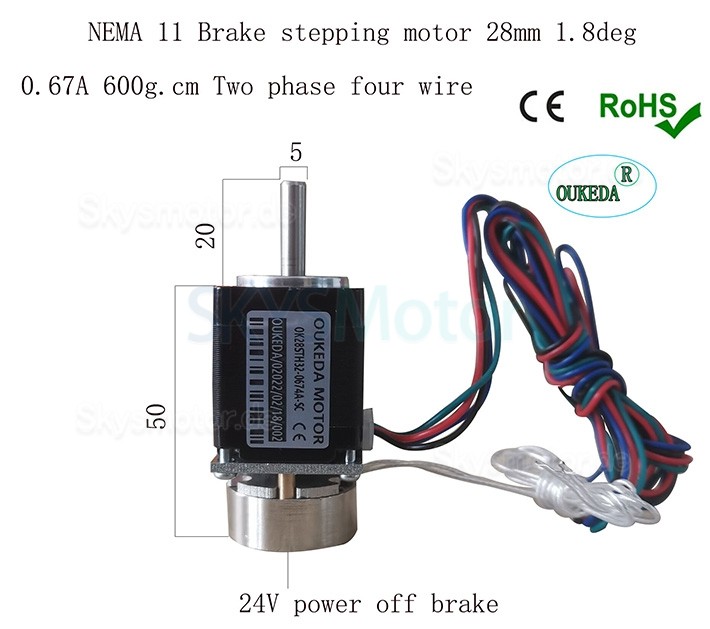

Bauform: 28 x 28 mm

Motorlänge: 32,2mm

Brake Length:17,6mm

Wellendurchmesser: Φ5mm

Länge der Welle: 20mm

Länge der D-Flachwelle: 15mm

Leitungslänge: 500mm

Anzahl der Leitungen: 4

Leitungslänge: 500 mm

Gewicht: 110g;

Bremsenspezifikation:

Stromspannung:24V

Stromstärke:0,18A

Moment:0,2N.m

Leistung:4,3W

Definition:Weiß+ Weiß-;
