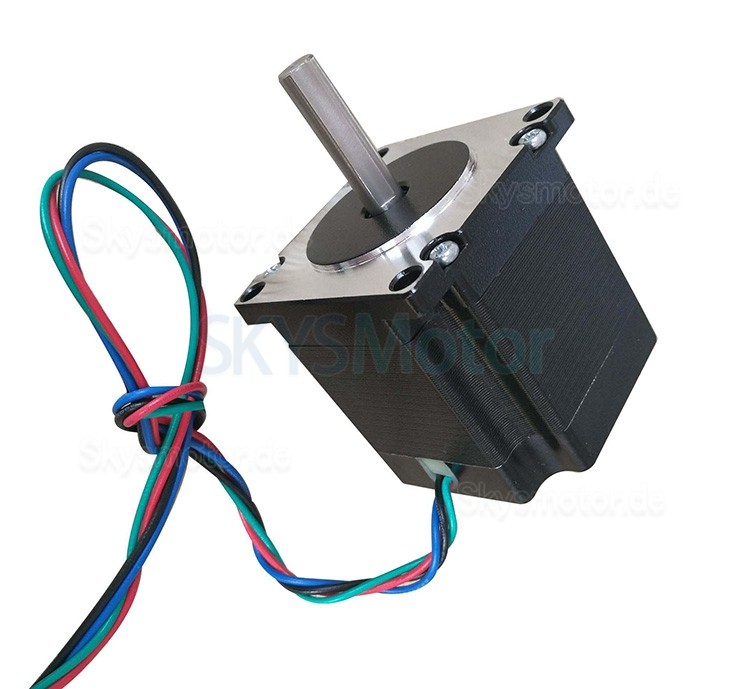

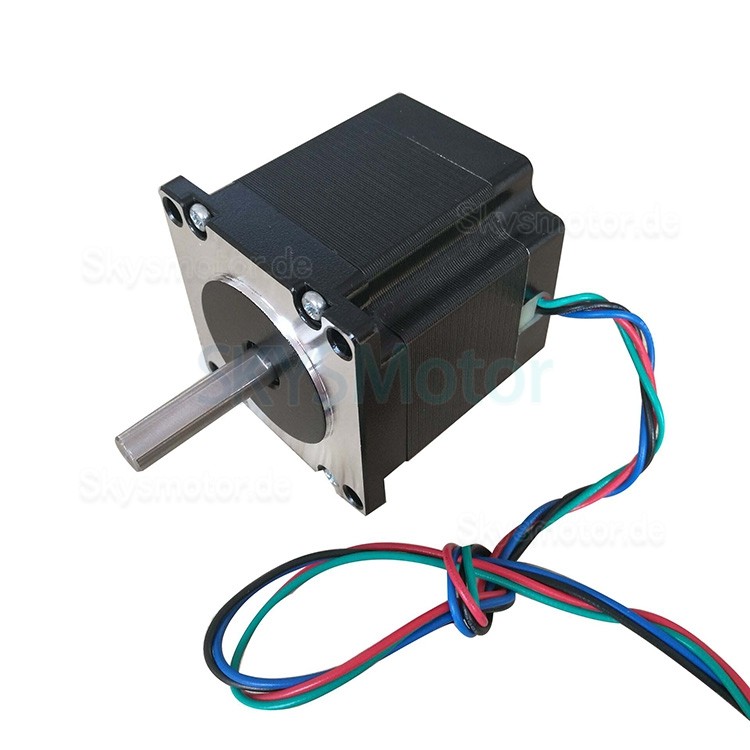

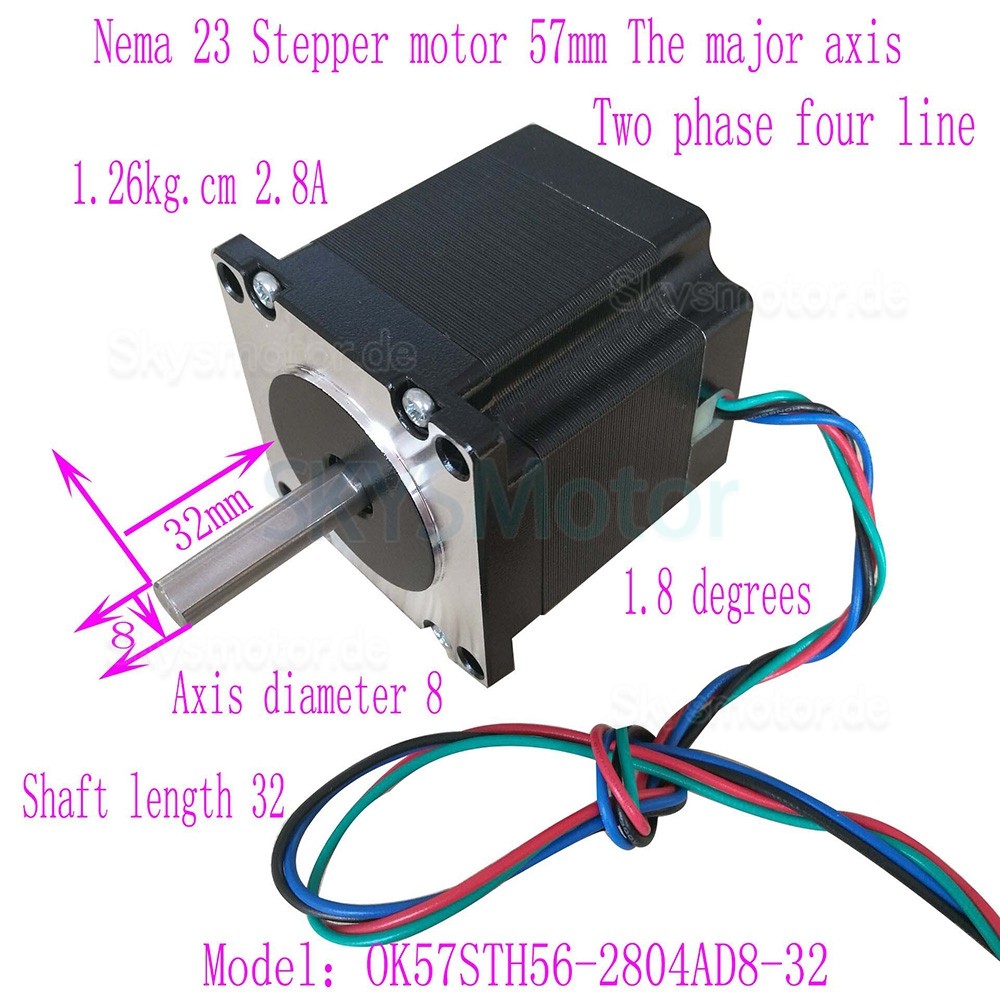

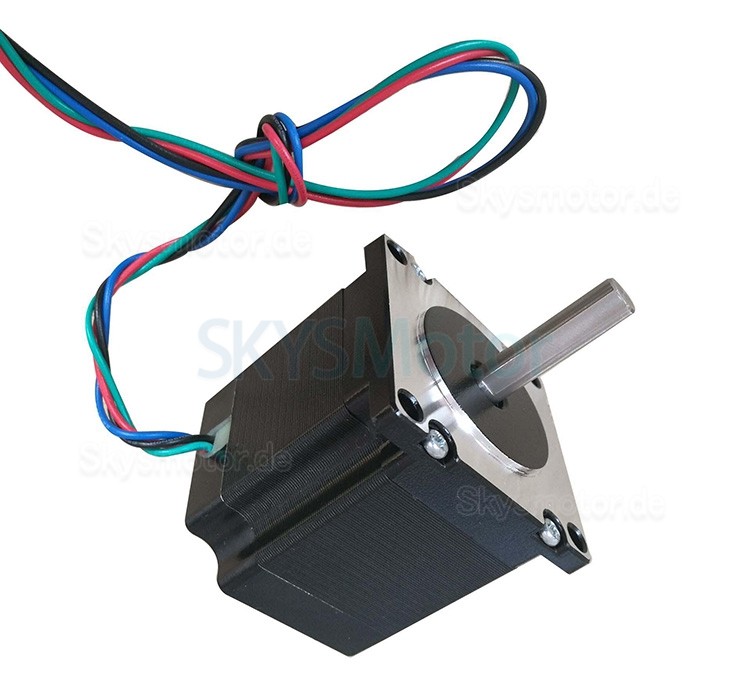

Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut
Dies ist ein bipolarer 2-Phasen-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem Haltemoment von 12,35 N·cm. Der Motor arbeitet mit einem Nennstrom von 2,8 A pro Phase und im Spannungsbereich von 24 bis 48 V. Das Gehäusemaß beträgt 57 x 57 mm, die Motorlänge beträgt 56 mm. Die Welle hat einen Durchmesser von 8 mm und eine Länge von 32 mm, mit einer D-Flachseite von 15 mm. Ausgestattet mit vier Anschlussleitungen, jeweils 500 mm lang.
Elektrische Spezifikation:
Herstellerteilenummer:OK57STH56-2804AD8-32
Motortyp: Bipolar Schrittmotor
Anzahl der Phasen:2
Schrittwinkel: 1,8 Grad
Haltemoment:12,35Ncm
Nennstrom/Phase:2,8A
Nennspannung:24-48V
Phasenwiderstand: 0,9 ohms± 10%
Induktivität: 2,5mH ± 20%(1KHz);
Physikalische Spezifikation:

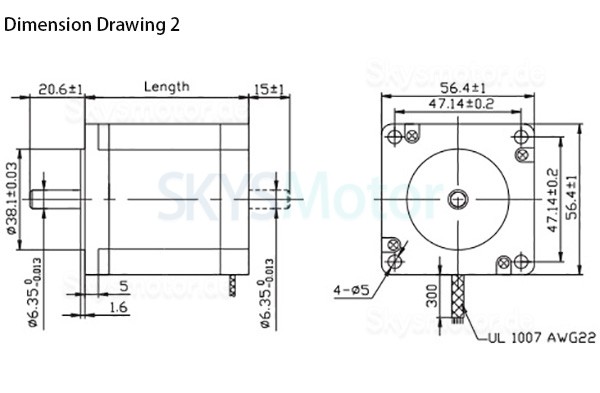

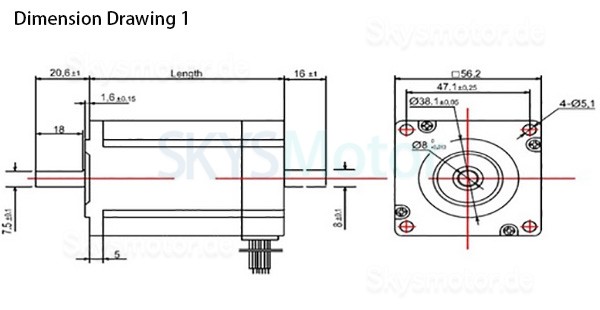

Bauform: 57 x 57mm
Motorlänge: 56mm
Wellendurchmesser: Φ8mm
Länge der Welle: 32mm
Länge der D-Flachwelle: 15mm
Wellentyp: D-Flachwelle
Leitungslänge: 500mm
Anzahl der Leitungen: 4
Gewicht: 0,8kg;
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
Note be noted that:If you need other model, please contact our customer service!
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
.jpg "Oukeda NEMA 23 Schrittmotor OK57STH56-2804AD8-32 1,8 Grad 12,35Ncm 2 Phasen D-Cut")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 12,35 |
| Haltemoment (oz.in) | 17,48 |
| Anzahl der Phasen | 2 |
| Nennspannung (V) | 24-48 |
| Induktivität (mH) | 2,5 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 2,8 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Länge der Welle (mm) | 32 |
| Wellentyp | D-Flachwelle |
| Gewicht (g) | 800 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Wellendurchmesser (mm) | 8 |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Länge der D-Flachwelle | 15 |
