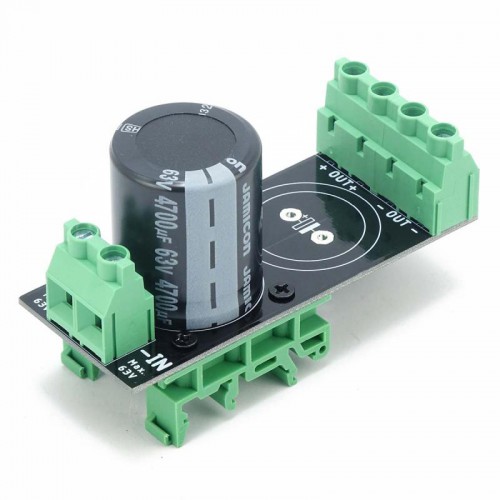

JMC Pufferkondensatormodul OSP001509 4700uF / 63V für DIN-Schienenmontage
-
Handbücher und Dokumentation:
Datenblatt:
Benutzerhandbuch:
JMC Pufferkondensatormodul OSP001509 4700uF / 63V für DIN-Schienenmontage
Pufferkondensatormodul
Zur Montage auf DIN-Schiene.
Robustes Design, 30 A Strombelastbarkeit.
Wird zwischen Netzteil und Verbraucher geschaltet.
4700µF / 63 V
Für Netzteile mit 4–7 A Dauerstromabgabe.
Pufferkondensatormodul für die Hutschienenmontage.
Robustes Design mit doppelseitiger Leiterplatte aus 70-µm-Kupfer und massiven Klemmen, die dauerhaft 30 A Strom führen können.
Zum Anschluss zwischen Stromversorgung und Last.
Eigenschaften:
Kondensatoren sind eine sinnvolle Ergänzung für Schaltnetzteile. Sie puffern die Spannung und stellen bei kurzzeitigen Lasten hohe Spitzenströme zur Verfügung. Dies führt zu höherem Drehmoment und größerer Leistung der Motoren. Gleichzeitig wird das Netzteil selbst weniger belastet.
Ladekondensatoren glätten dauerhaft Spannungsspitzen des motorinduzierten Gegen-EMK-Signals. Ebenso glätten sie im Schaltnetzteil den pulsierenden Gleichstrom, der bei der Gleichrichtung der Wechselspannung entsteht: aus einer „welligen“ Betriebsspannung wird eine gleichmäßigere Spannung.
Durch den Leitungswiderstand wirkt der Kondensator im Gleichstromzwischenkreis zusätzlich als RC-Glied und Tiefpassfilter. Erzeugt der Motor bei schnellen Beschleunigungs- oder Bremsvorgängen große Spannungsspitzen im Gegen-EMK-Signal, kann dies die Spannungsfestigkeit der Bauteile auf der Treiberplatine gefährden. Der Filterkreis reduziert diese Spannungsspitzen dauerhaft auf ein niedrigeres Spannungsniveau und schützt so die Bauteile vor Schäden durch Gegen-EMK.
Kondensatoren können parallel geschaltet werden, um ihre Kapazitäten zu addieren.
Vermeiden Sie Kapazitäten über der Faustregel von 1 A Motorstrom ~ 1000 µF Kapazität. Andernfalls laden/entladen sich die Kondensatoren zu lange und verlangsamen das System.
Empfohlen für Lasten mit ca. 5 A Nennstromaufnahme.
Spitzenströme können deutlich höher sein.
Spezifikation:
1 Eingangsanschluss
2 Ausgangsanschlüsse für eine einfachere Verteilung
Mitgelieferte Hutschienenhalterung
Kapazität: 4700 uF / 63V
Toleranz: 20%
Maximale Spannung: 63V
Temperaturbereich: -40 ~ 105°C
B x H x T: 90 x 58 x 37 mm
-
