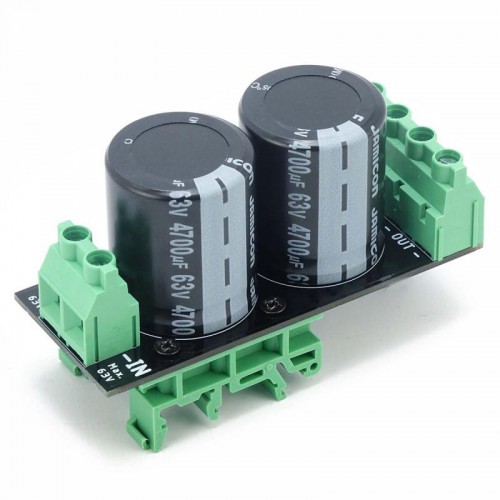

Pufferkondensatormodul OSP001511 9400uF / 63V für DIN-Schienenmontage

Pufferkondensatormodul OSP001511 9400uF / 63V für DIN-Schienenmontage

Pufferkondensatormodul für die Hutschienenmontage.

Robustes Design mit doppelseitiger Leiterplatte aus 70-µm-Kupfer und massiven Klemmen, die dauerhaft 30 A Strom führen können.

Zum Anschluss zwischen Stromversorgung und Last.

Allgemeine Merkmale:

Kondensatoren sind eine sinnvolle Ergänzung für Schaltnetzteile. Sie puffern die Spannung und liefern hohe Spitzenströme bei kurzzeitiger Belastung. Dies führt zu mehr Drehmoment und höherer Leistung für die Motoren. Gleichzeitig wird das Netzteil selbst weniger belastet.

Ladekondensatoren glätten zudem dauerhaft Spannungsspitzen des motorinduzierten Gegen-EMK-Signals. In Schaltnetzteilen glätten sie zudem den pulsierenden Gleichstrom, der bei der Gleichrichtung von Wechselspannung entsteht: Aus „welliger“ Betriebsspannung wird „glatt“.

Dank des Leitungswiderstands wirkt der Kondensator im Zwischenkreis zudem als RC-Glied und Tiefpassfilter. Erzeugt der Motor bei schnellen Beschleunigungs- oder Bremsrampen große Spannungsspitzen im Gegen-EMK-Signal, gefährdet dies die Spannungsfestigkeit der Bauteile auf der Treiberplatine. Die Filterschaltung glättet Spannungsspitzen dauerhaft auf ein niedriges Spannungsniveau. Dies schützt die Bauteile vor Schäden durch die Gegen-EMK-Spannung.

Kondensatoren können parallel geschaltet werden, um ihre Kapazitäten zu addieren.

Vermeiden Sie Kapazitäten, die höher sind als die Faustregel: 1 A Motorstrom = 1000 µF Kapazität. Andernfalls laden/entladen sich die Kondensatoren zu lange und verlangsamen das System.

Empfohlen für Lasten mit einer Nennstromaufnahme von ca. 8–12 A.

Spitzenströme können deutlich höher sein.

Spezifikation:

1 Eingangsanschluss

2 Ausgangsanschlüsse für eine einfachere Verteilung

Mitgelieferte Hutschienenhalterung

Kapazität: 9400 uF / 63V

Toleranz: 20%

Maximale Spannung: 63V

Temperaturbereich: -40 ~ 105°C

B x H x T: 90 x 58 x 37 mm
