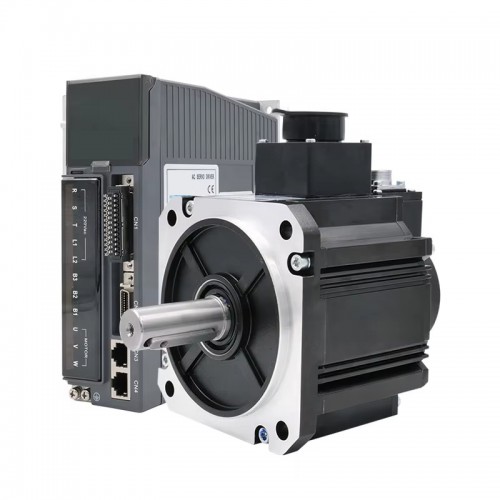

1,5KW AC Servomotor Kit 130JASM515230K-17B+JASD20002-20B 4,78N.m 220V 3000U/min 5,6A mit Servoantrieb
1,5KW AC Servomotor Kit 130JASM515230K-17B+JASD20002-20B 4,78N.m 220V 3000U/min 5,6A mit Servoantrieb

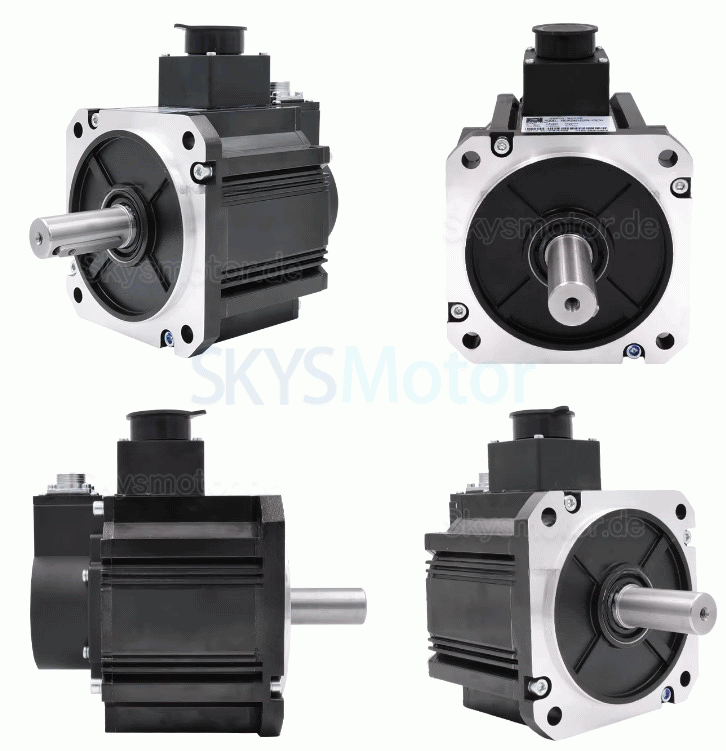

Servomotor-Spezifikationen
Herstellerteilenummer:130JASM515230K
Phasen:Single-phase
Nennleistung:1500W
Nenndrehmoment:4,78N.m(676.90 oz.in)
Spitzendrehmoment:7,1N.m
Nenndrehzahl:3000 U/min
Leerlaufdrehzahl:4000U/min
Stromversorgung:220V
Nennstrom:5,6A
Polzahl:4;
Eingangsspannung:AC 180V-240V, 50/60Hz
Steuerungstyp:Impulstyp
Rotorträgheitsmoment:6,1gcm²
Encoder:mit 17 Bit Absolut Magnetencoder;

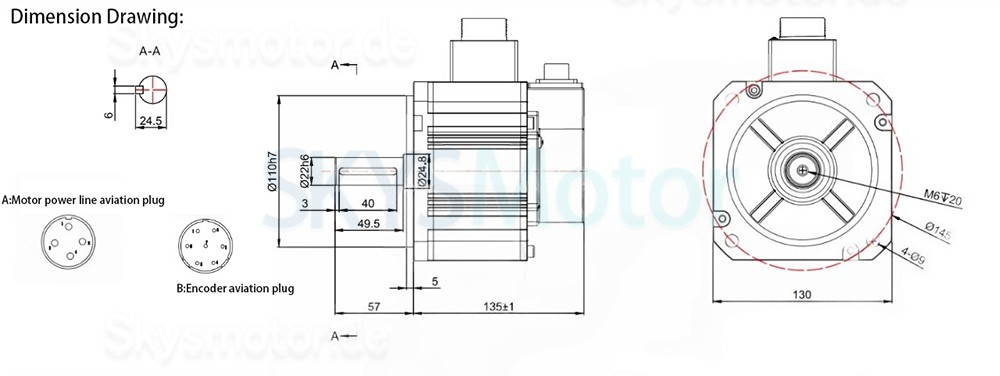

Physikalische Spezifikation:
Bauform:130x130mm
Motorlänge:192mm
Wellendurchmesser:22mm
Länge der Welle:57mm
Länge der Passfedernut:40mm
Gewicht:10kg;

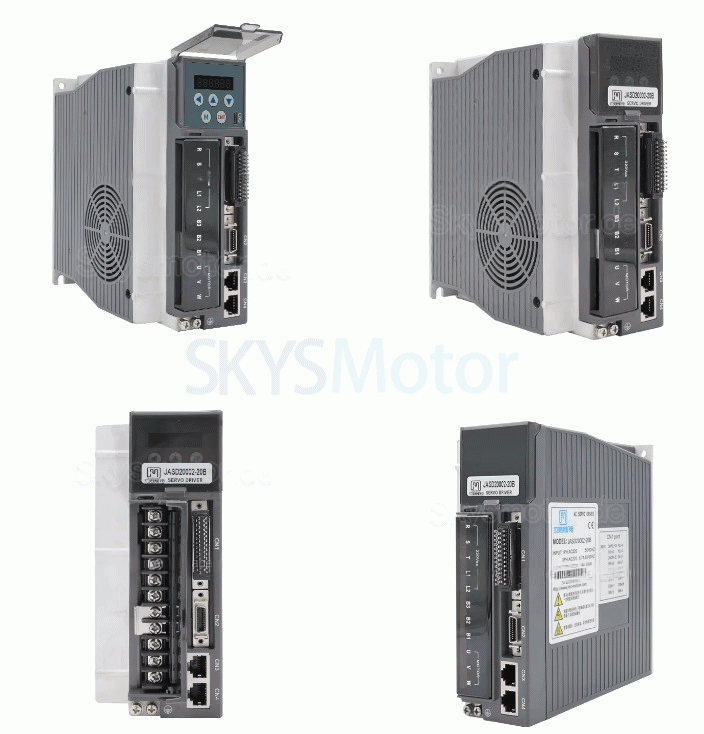

Spezifikation des Servomotortreibers:
Nennleistung:2KW
Ein-/dreiphasiger 220-V-Servoantrieb;
Einphasiger Dauereingangsstrom:8,7A
Dauerausgangsstrom:14A
Maximaler Ausgangsstrom:33A
Eingangsspannung:3 Phase AC 180V-240V, 50/60Hz;
Bremswiderstand:Eingebauter Bremswiderstand;
Kommunikationsfunktion:RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).
Abmessungen:180x169,5x75mm
Gewicht:4kg;
.png "1,5KW AC Servomotor Kit 130JASM515230K-17B+JASD20002-20B 4,78N.m 220V 3000U/min 5,6A mit Servoantrieb")

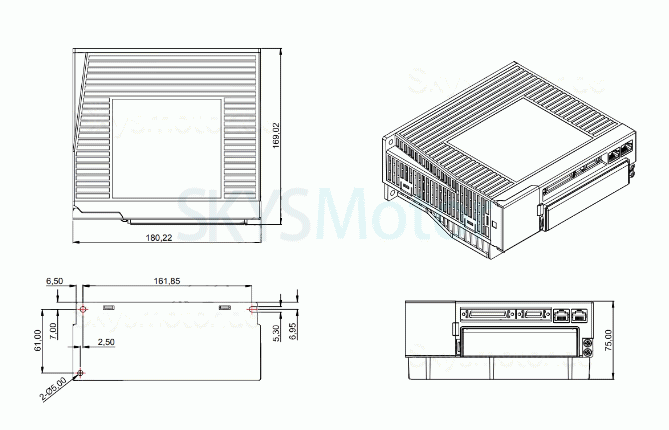

Servo Driver Dimension Drawing:
| Servomotor-Spezifikationen | |
|---|---|
| Nennstrom | 5,6 |
| Anzahl der Phasen | Einphasig |
| Leerlaufdrehzahl | 4000 |
| Versorgungsspannung | 220 |
| Encoder | Mit 17 Bit absolutem Magnetencoder |
| Servomotortyp | AC-Servomotor |
| Steuerungsmodi | Impulstyp |
| Nennleistung (W) | 1500 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 4,78 |
| Spitzendrehmoment (Nm) | 7,1 |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 192 |
| Flanschdurchmesser (mm) | 130 x 130 |
| Wellendurchmesser (mm) | 22 |
| Länge der Welle (mm) | 57 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 10000 |
| Passfedernutlänge | 40 |
