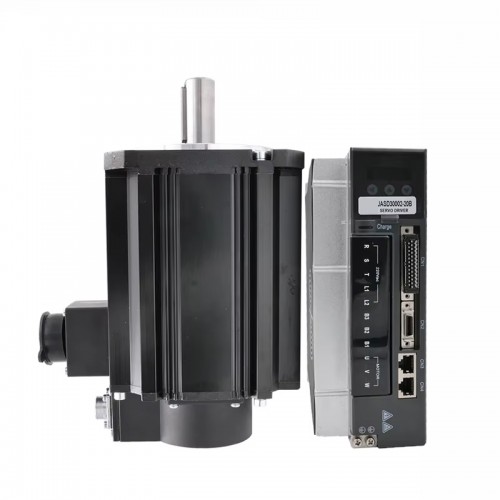

2,3KW AC Servomotor Kit 130JASM523215K-17B+JASD30002-20B 14,64N.m 220V 1500U/min 12,3A mit JASD30002-20B Servotreiber
2,3KW AC Servomotor Kit 130JASM523215K-17B+JASD30002-20B 14,64N.m 220V 1500U/min 12,3A mit JASD30002-20B Servotreiber

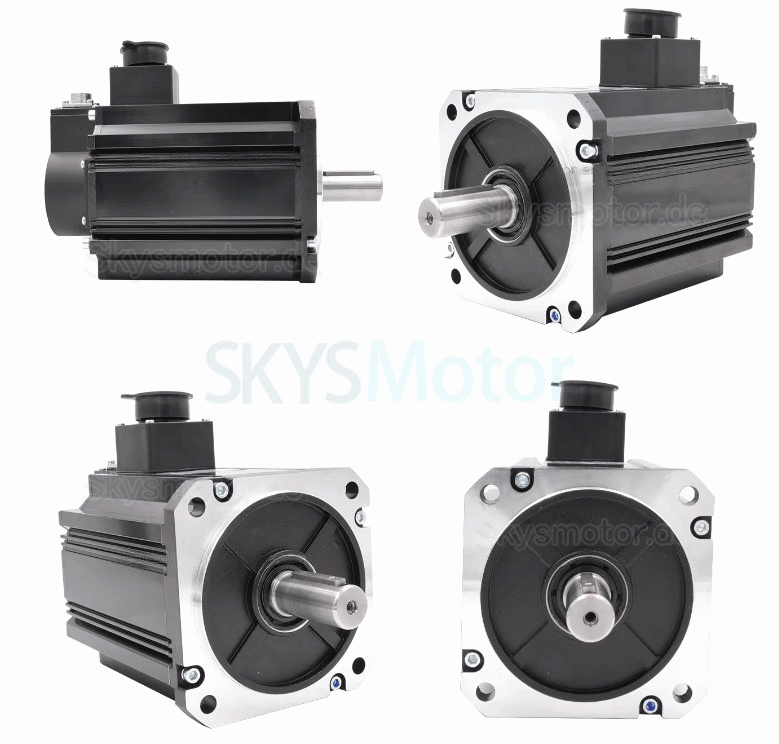

Servomotor-Spezifikationen:
Herstellerteilenummer:130JASM523215K-17B
Nennleistung:2300W
Nenndrehmoment:14,64N.m
Spitzendrehmoment:28,6N.m
Nenndrehzahl: 1500U/min
Leerlaufdrehzahl:2000 U/min
Stromversorgung:220V
Nennstrom:12,3A
Steuerungstyp:Impulstyp
Eingangsspannung:AC 180V-240V, 50/60Hz
Steuerungstyp:Impulstyp
Rotorträgheitsmoment:12,3kgcm²
Encoder:mit 17 Bit Absolut Magnetencoder;

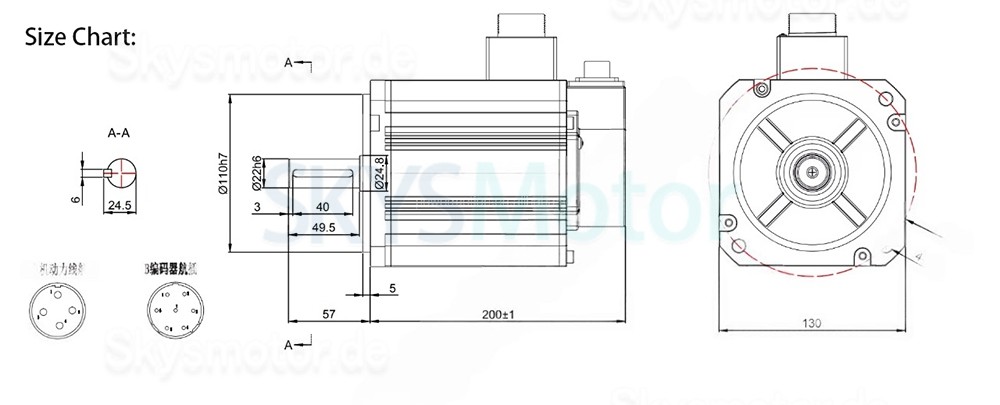

Physikalische Spezifikation:
Bauform:130x130mm
Motorlänge mit Bremse:257mm
Wellendurchmesser:22mm
Länge der Welle:57mm
Länge der Passfedernut:40mm
Gewicht:14kg;

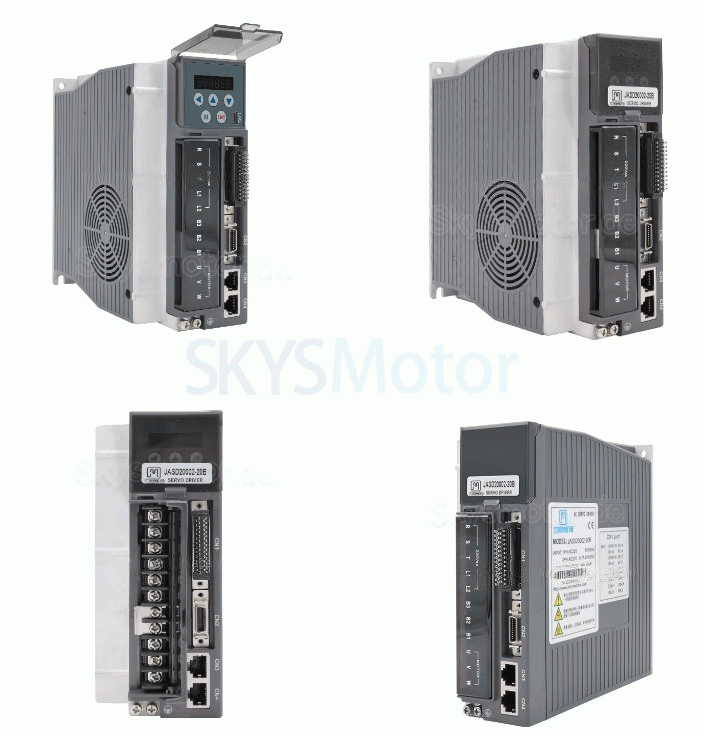

Spezifikation des Servomotortreibers:
Modell:JASD20002-20B
Nennleistung:2KW
Ein-/dreiphasiger 220-V-Servoantrieb;
Einphasiger Dauereingangsstrom:8,7A
Dauerausgangsstrom:14A
Maximaler Ausgangsstrom:33A
Eingangsspannung:3 Phase AC 180V-240V, 50/60Hz;
Bremswiderstand:Eingebauter Bremswiderstand;
Kommunikationsfunktion:RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten),
Abmessungen:180x169,5x75mm
Gewicht:4kg;

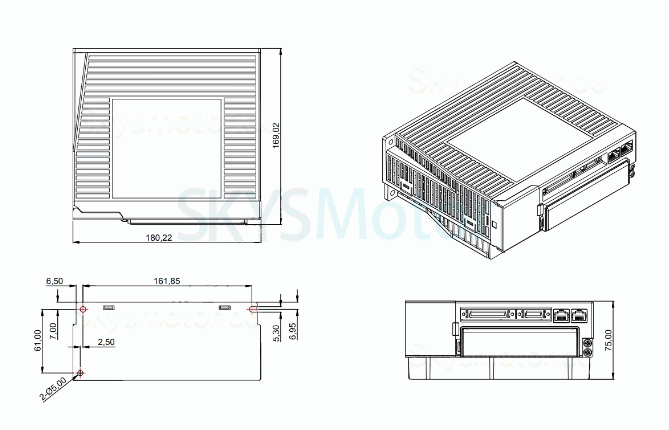

Servo Driver Dimension Drawing:
.png "2,3KW AC Servomotor Kit 130JASM523215K-17B+JASD30002-20B 14,64N.m 220V 1500U/min 12,3A mit JASD30002-20B Servotreiber")
| Servomotor-Spezifikationen | |
|---|---|
| Nennstrom | 12,3 |
| Leerlaufdrehzahl | 2000 |
| Encoder | Mit 17 Bit absolutem Magnetencoder |
| Servomotortyp | AC-Servomotor |
| Steuerungsmodi | Impulstyp |
| Nennleistung (W) | 2300 |
| Nenndrehzahl (U/min) | 1500 |
| Nenndrehmoment (Nm) | 14,64 |
| Spitzendrehmoment (Nm) | 28,6 |
| Mit Bremse | Mit Bremse |
| Nennspannung | 220 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | 130 x 130 |
| Wellendurchmesser (mm) | 22 |
| Länge der Welle (mm) | 57 |
| Wellentyp | Passfeder |
| Gewicht (g) | 14000 |
| Passfedernutlänge | 40 |
