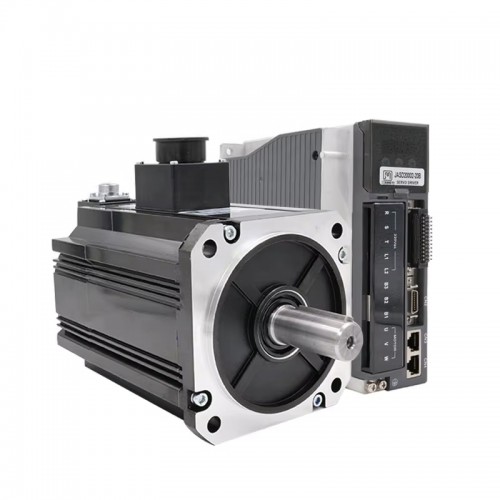

1,5KW AC Servomotor Kit 130JASM515220K-17B-SC+JASD20002-20B 7,16N.m 220V 2000U/min 7,2A mit Servoantrieb + Bremse
1,5KW AC Servomotor Kit 130JASM515220K-17B-SC+JASD20002-20B 7,16N.m 220V 2000U/min 7,2A mit Servoantrieb + Bremse

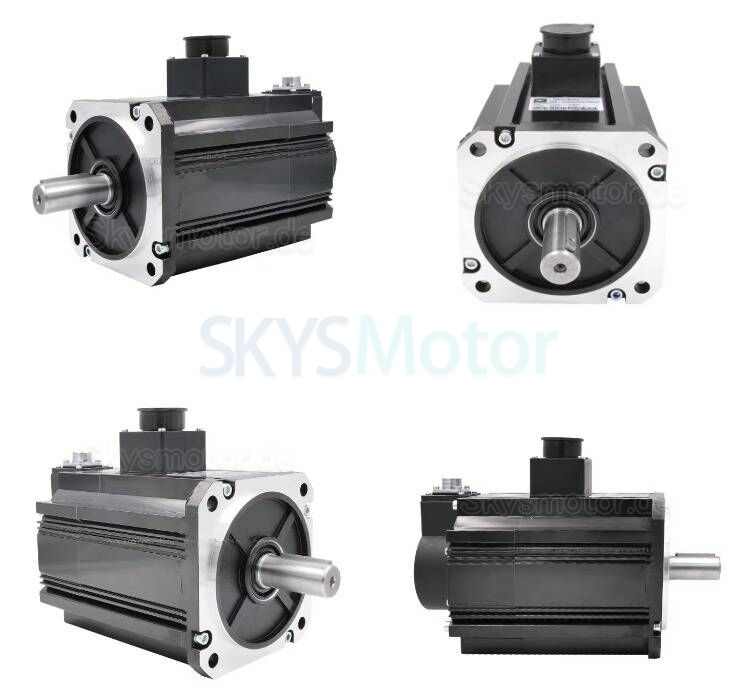

Servomotor-Spezifikationen
Herstellerteilenummer:130JASM515220K-17B-SC
Phasen:Single-phase
Nennleistung:1500W
Nenndrehmoment:7,16N.m
Spitzendrehmoment:14,32N.m
Nenndrehzahl: 2000U/min
Leerlaufdrehzahl:3000 U/min
Stromversorgung:220V
Nennstrom:7,2A
Steuerungstyp:Impulstyp
Eingangsspannung:AC 180V-240V, 50/60Hz
Steuerungstyp:Impulstyp
Rotorträgheitsmoment:7,9gcm²
Encoder:mit 17 Bit Absolut Magnetencoder;
Bremse:Mit Bremse

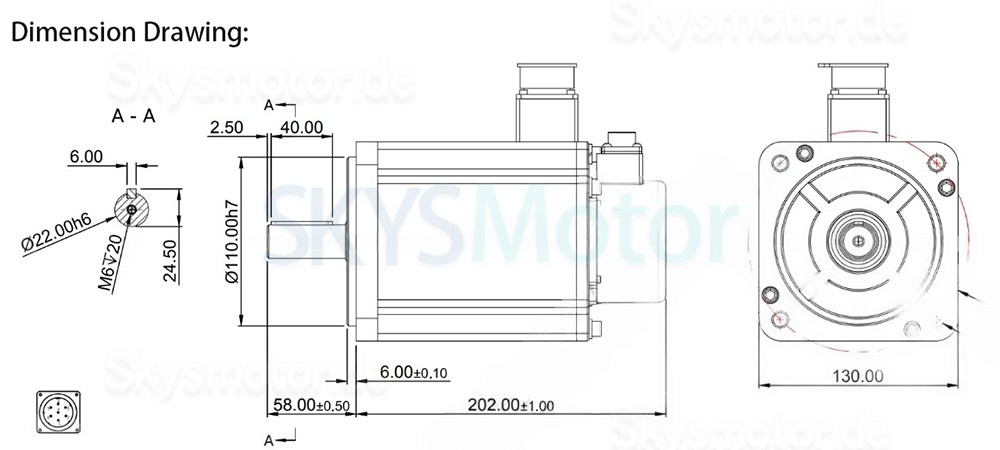

Physikalische Spezifikation:
Bauform:130x130mm
Motorlänge mit Bremse:260mm
Wellendurchmesser:22mm
Länge der Welle:59mm
Länge der Passfedernut:40mm
Gewicht:10kg;

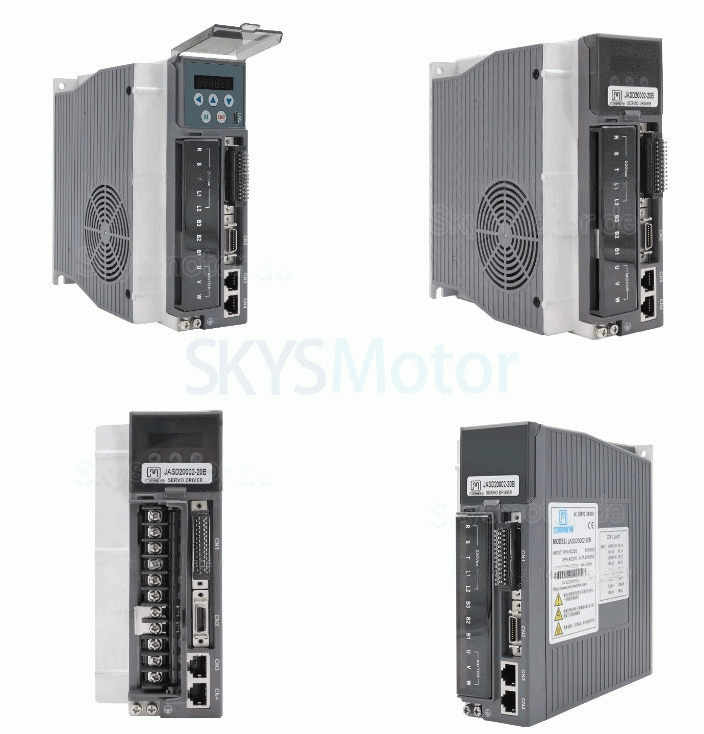

Spezifikation des Servomotortreibers:
Modell:JASD20002-20B
Nennleistung:2KW
Ein-/dreiphasiger 220-V-Servoantrieb;
Einphasiger Dauereingangsstrom:8,7A
Dauerausgangsstrom:14A
Maximaler Ausgangsstrom:33A
Eingangsspannung:3-Phasen-Wechselstrom 180 V–240 V, 50/60 Hz;
Bremswiderstand:Eingebauter Bremswiderstand;
Kommunikationsfunktion:RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten),
Abmessungen:180x169,5x75mm
Gewicht:4kg;
(1)(2).png "1,5KW AC Servomotor Kit 130JASM515220K-17B-SC+JASD20002-20B 7,16N.m 220V 2000U/min 7,2A mit Servoantrieb + Bremse")

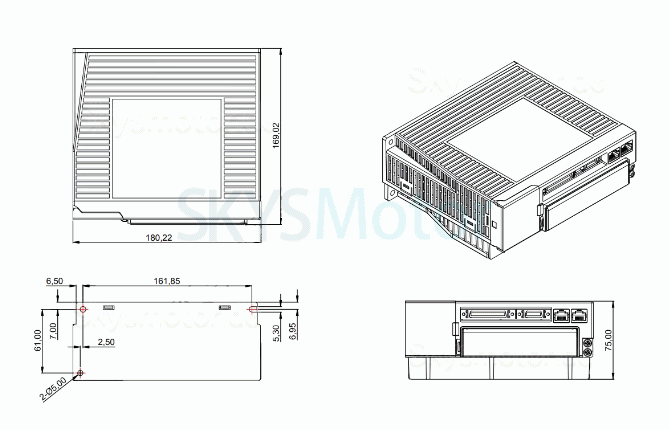

Servo Driver Dimension Drawing:
(2)(3).png "1,5KW AC Servomotor Kit 130JASM515220K-17B-SC+JASD20002-20B 7,16N.m 220V 2000U/min 7,2A mit Servoantrieb + Bremse")
| Servomotor-Spezifikationen | |
|---|---|
| Nennstrom | 7,2 |
| Leerlaufdrehzahl | 3000 |
| Encoder | Mit 17 Bit absolutem Magnetencoder |
| Servomotortyp | AC-Servomotor |
| Steuerungsmodi | Impulstyp |
| Nennleistung (W) | 1500 |
| Nenndrehzahl (U/min) | 2000 |
| Nenndrehmoment (Nm) | 7,16 |
| Spitzendrehmoment (Nm) | 14,32 |
| Mit Bremse | Mit Bremse |
| Nennspannung | 220 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | 130 x 130 |
| Wellendurchmesser (mm) | 22 |
| Länge der Welle (mm) | 59 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 10000 |
| Passfedernutlänge | 40 |
