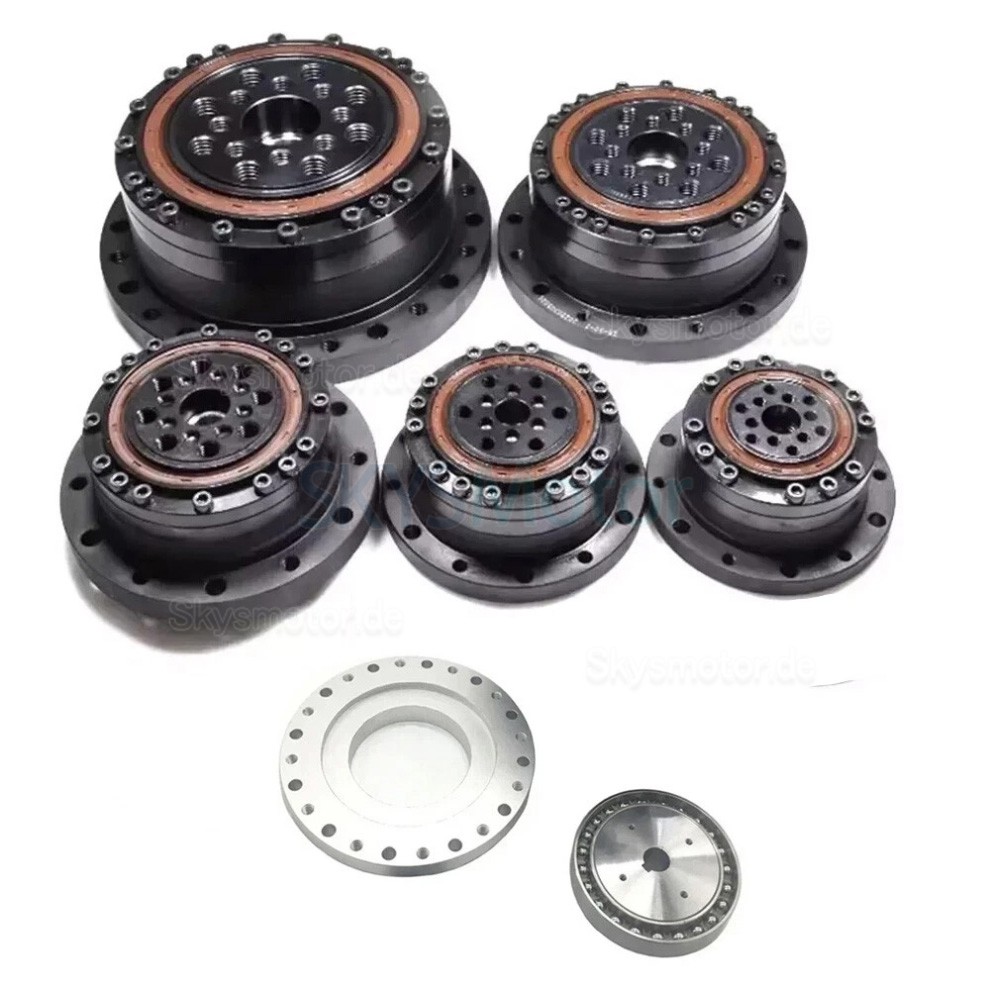

ZXS-Serie wellgetriebe (cup-type), übersetzungsverhältnis 30:1/50:1/80:1/100:1/120:1, 30 bogensekunden
-
Handbücher und Dokumentation:
ZXS-Serie wellgetriebe (cup-type), übersetzungsverhältnis 30:1/50:1/80:1/100:1/120:1, 30 bogensekunden
Modelle:

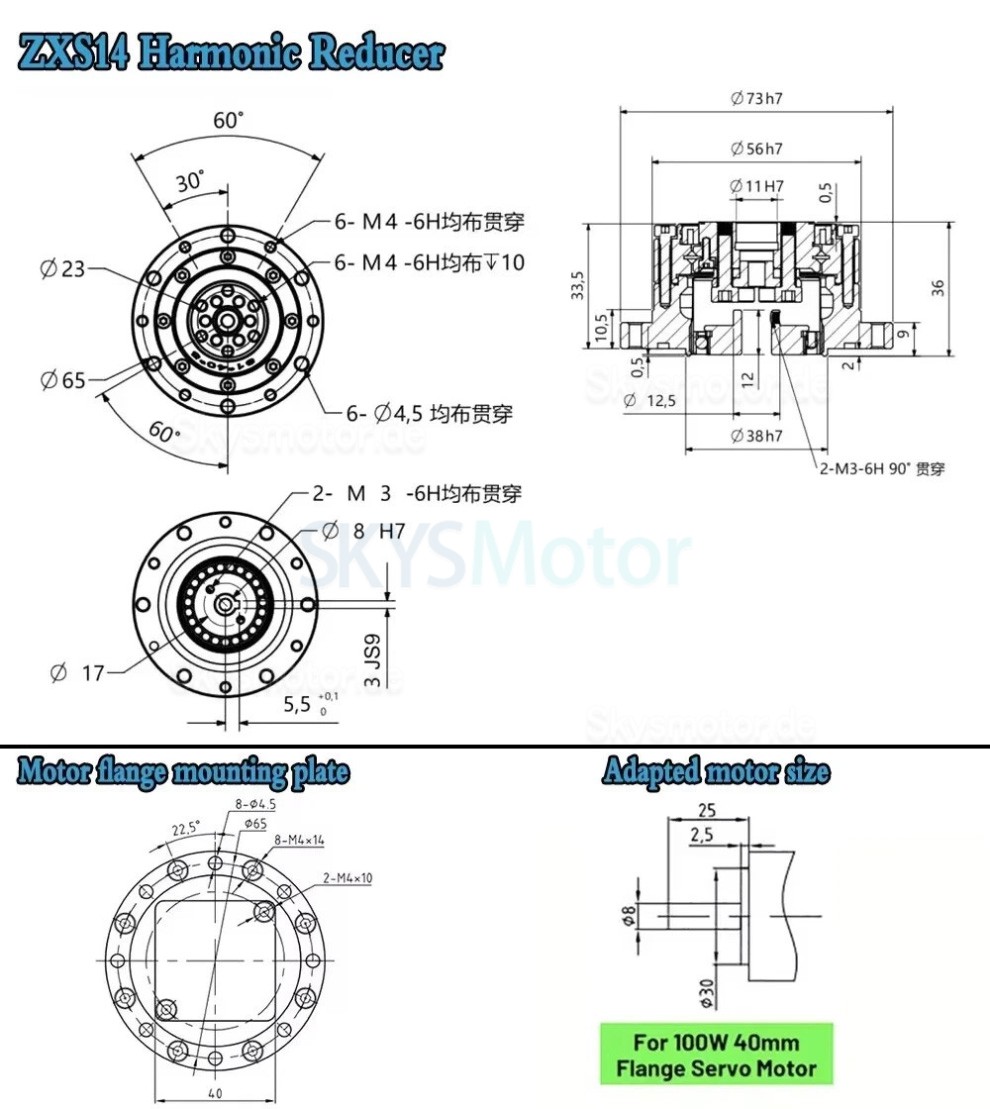

ZXS14 für 50 W / 100 W Servomotor (8 mm Welle)

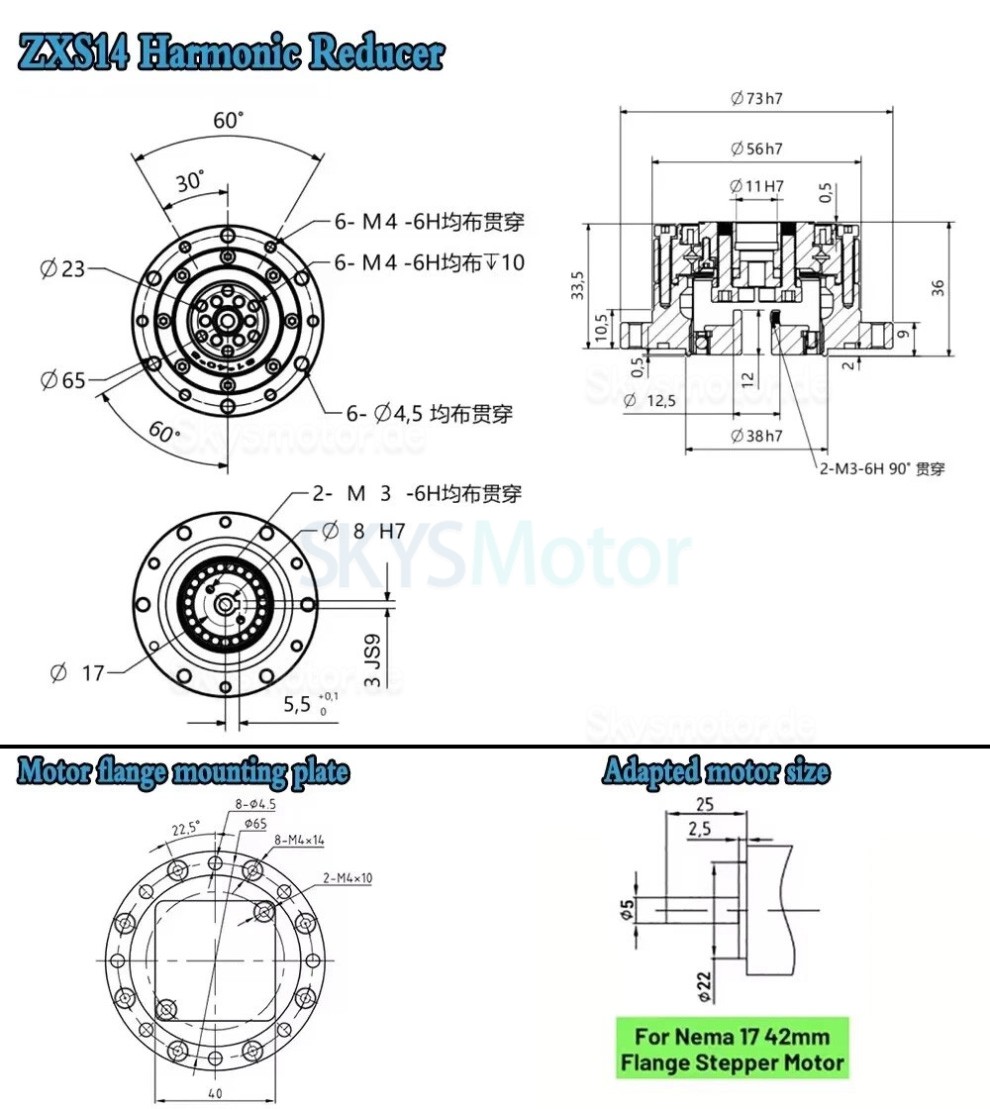

ZXS14 für Nema 17 Schrittmotor (5 mm Welle)

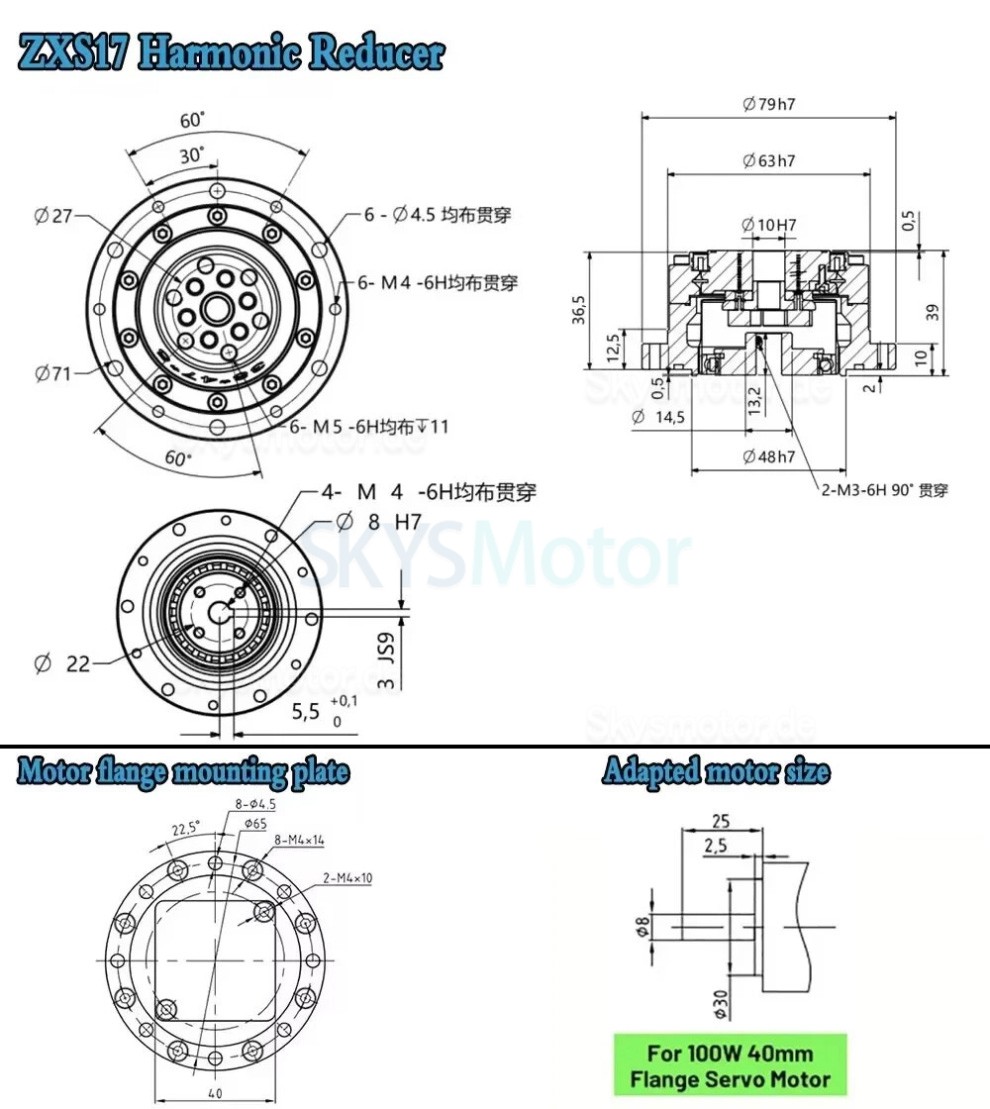

ZXS17 für 50 W / 100 W Servomotor (8 mm Welle)
ZXS17 für Nema 17 Schrittmotor (5 mm Welle)

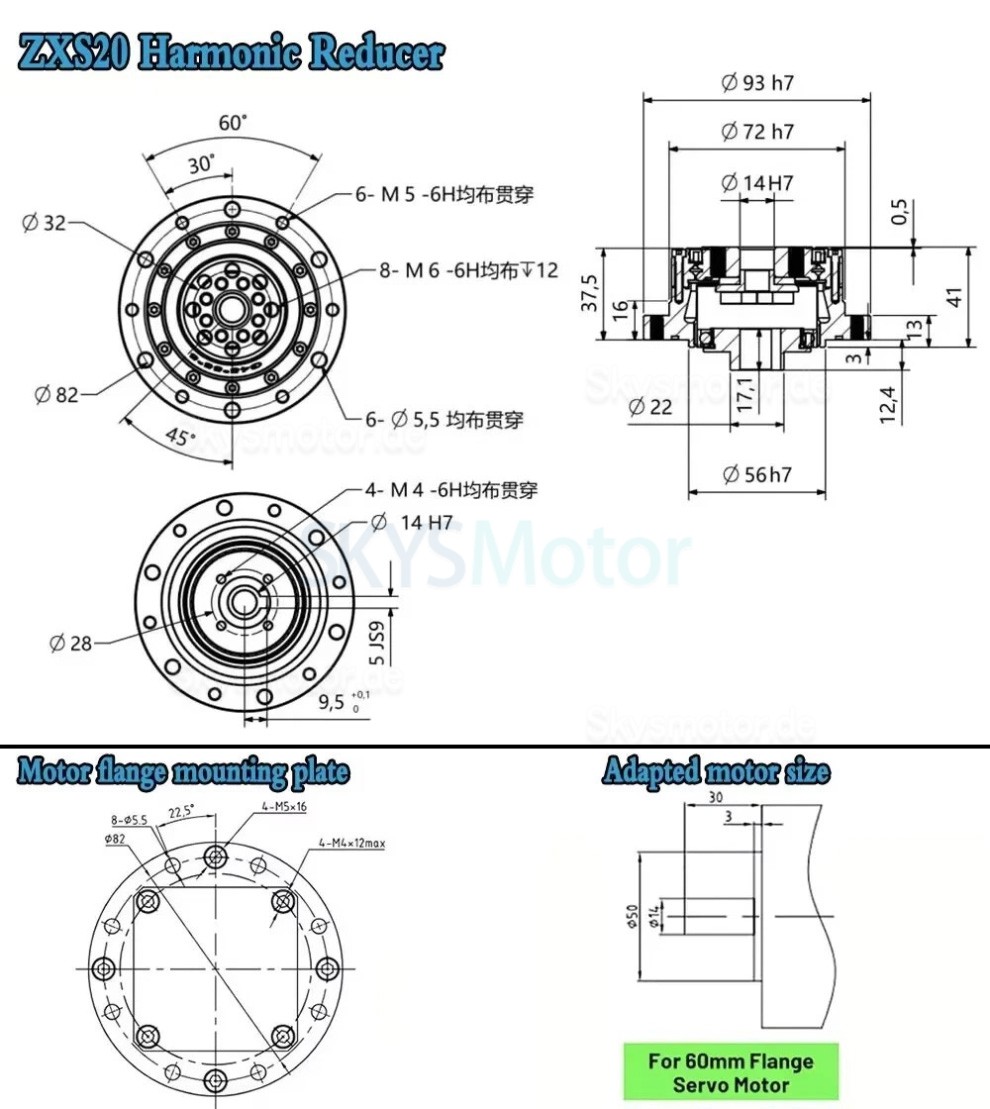

ZXS20 für 200 W / 400 W Servomotor (14 mm Welle)

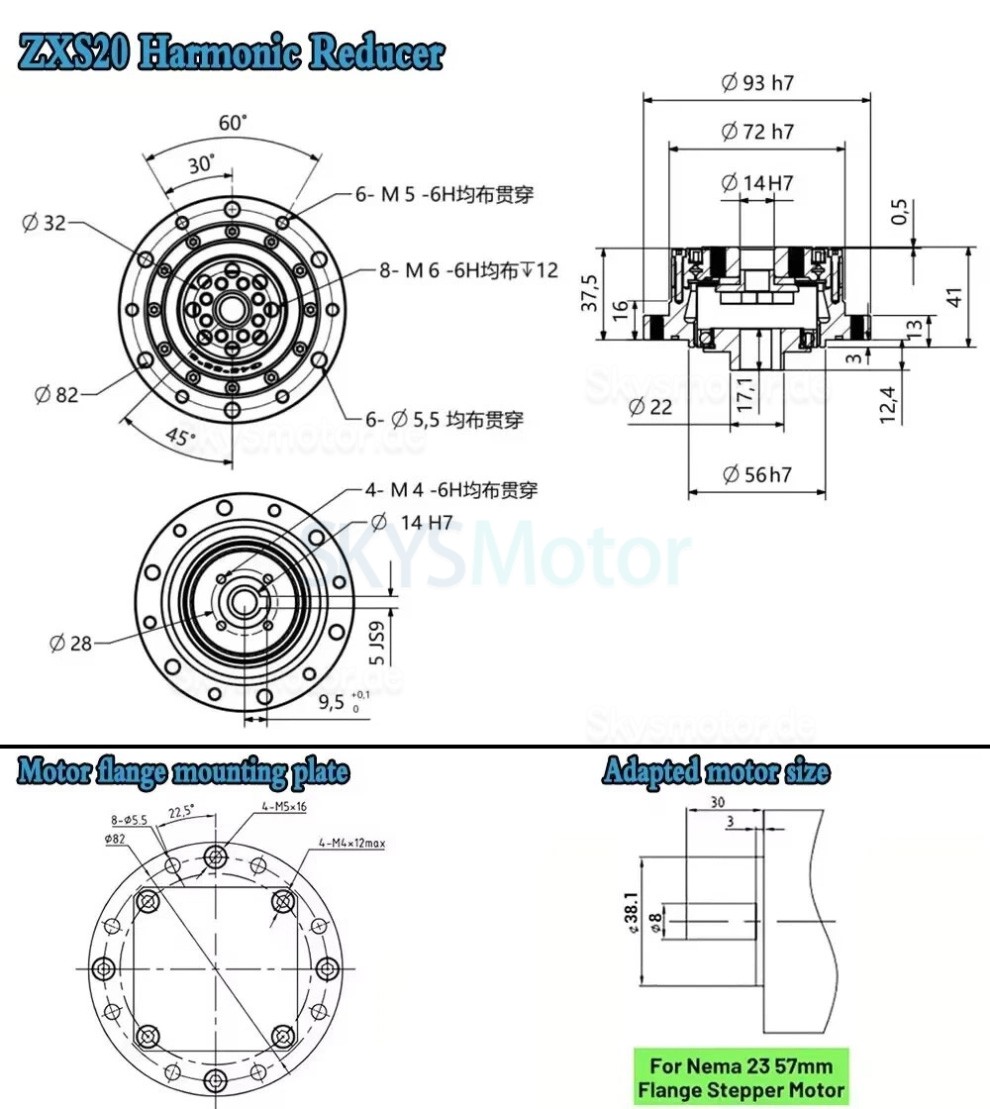

ZXS20 für Nema 23 Schrittmotor (8 mm Welle)
ZXS25 für 200 W / 400 W Servomotor (14 mm Welle)

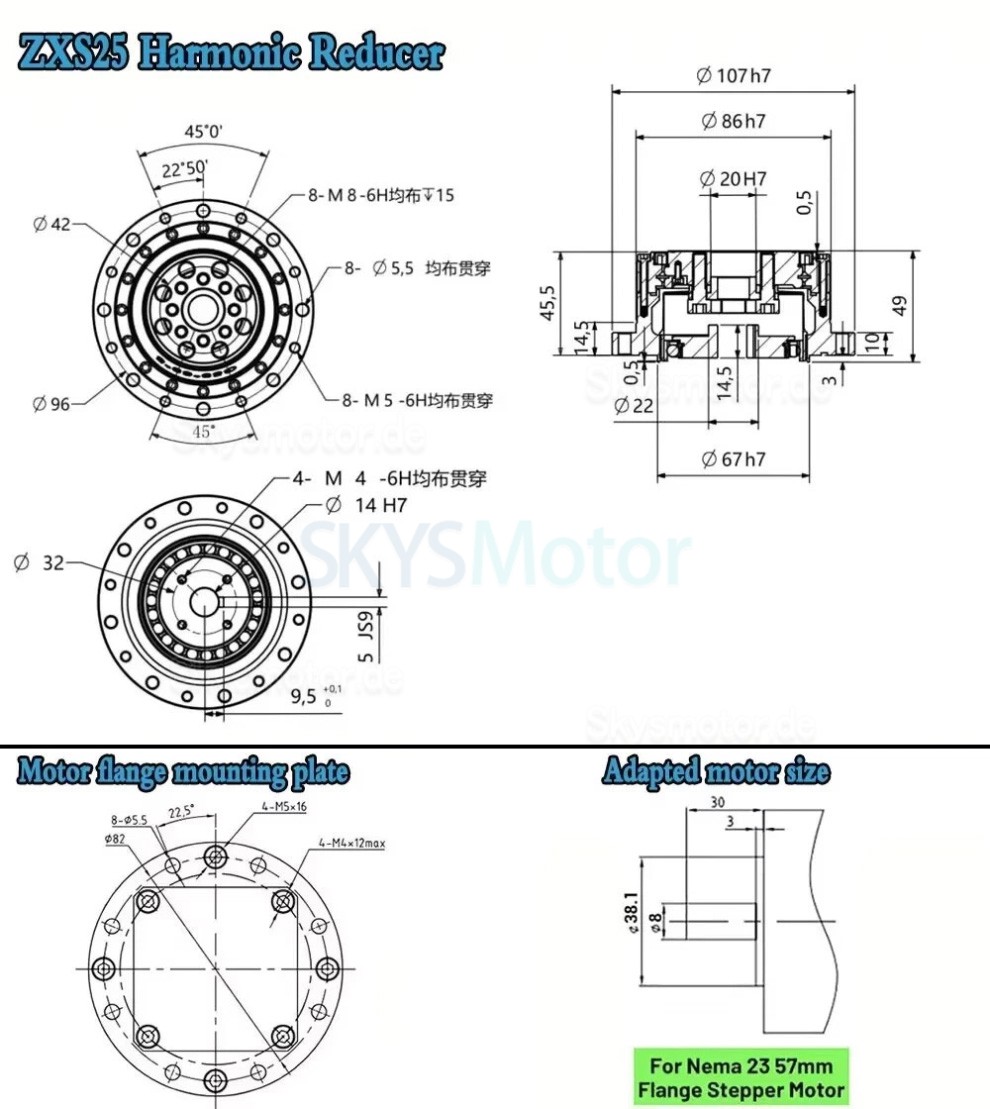

ZXS25 für Nema 23 Schrittmotor (8 mm Welle)

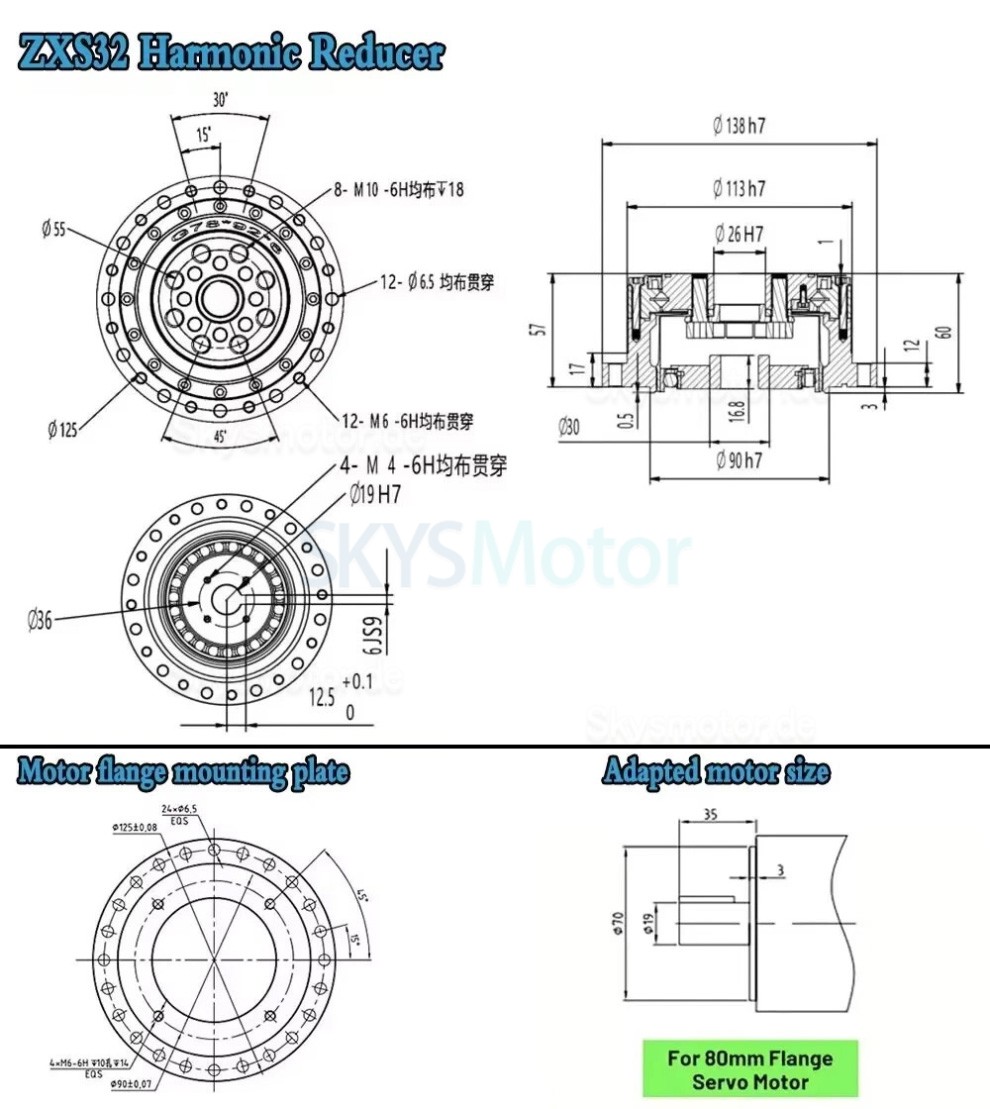

ZXS32 für 750 W / 1 kW 80 mm Servomotor (19 mm Welle)

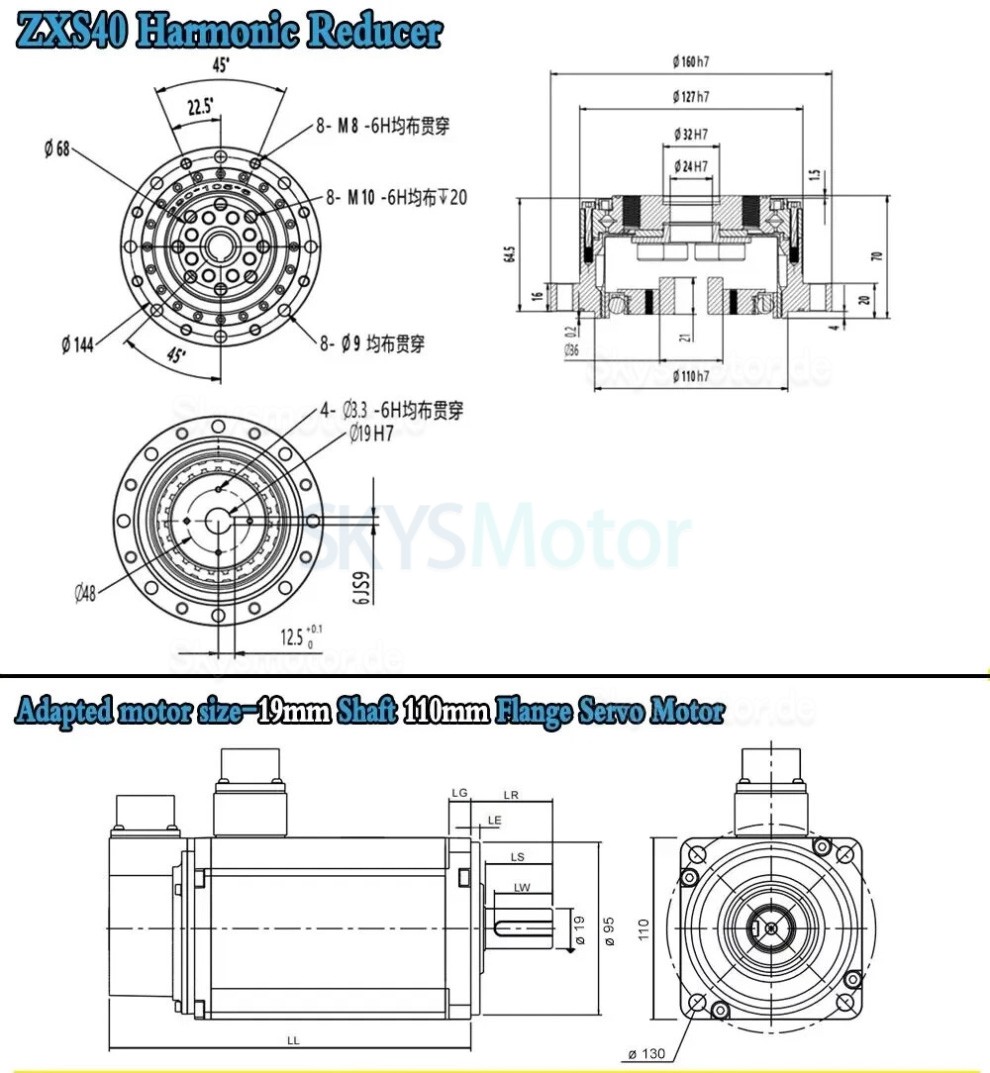

ZXS40 für 110 mm Servomotor (19 mm Welle)

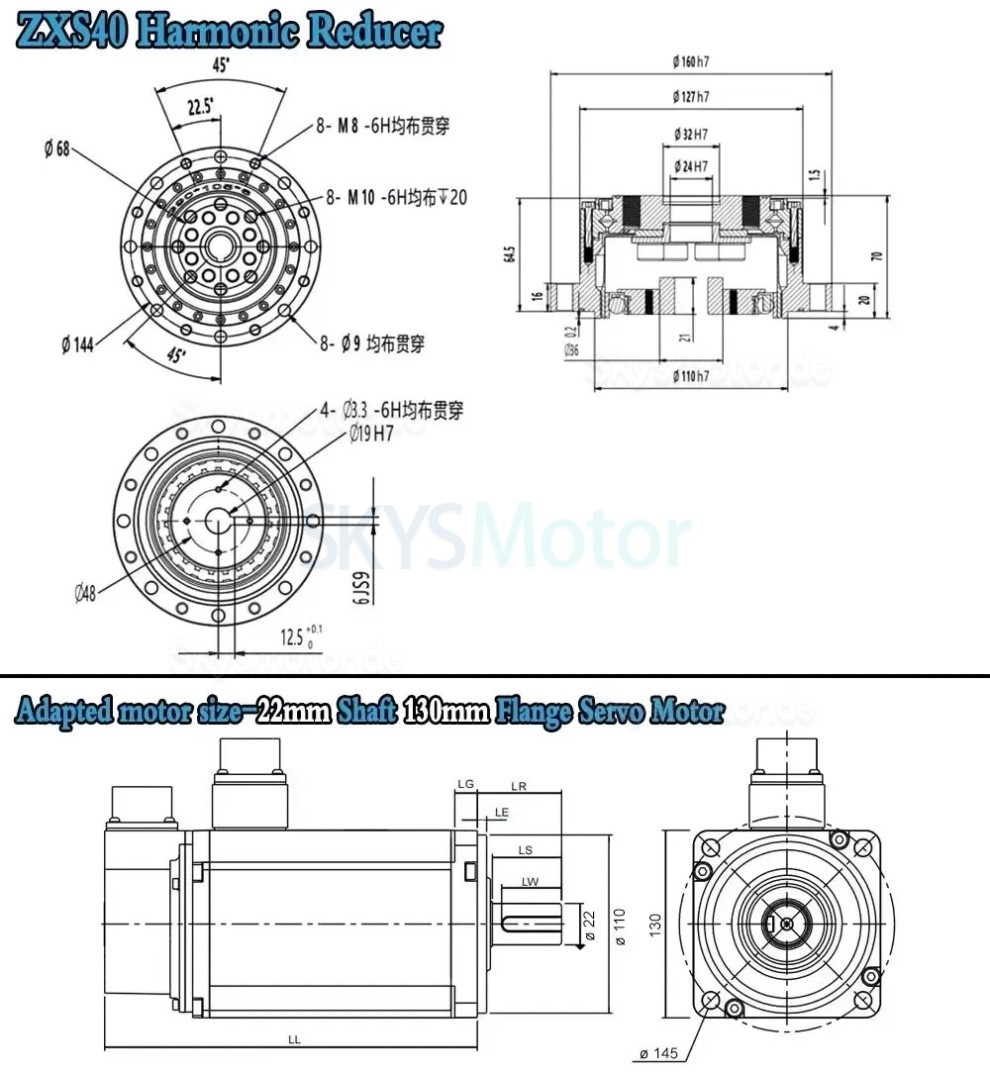

ZXS40 für 130 mm Servomotor (22 mm Welle)

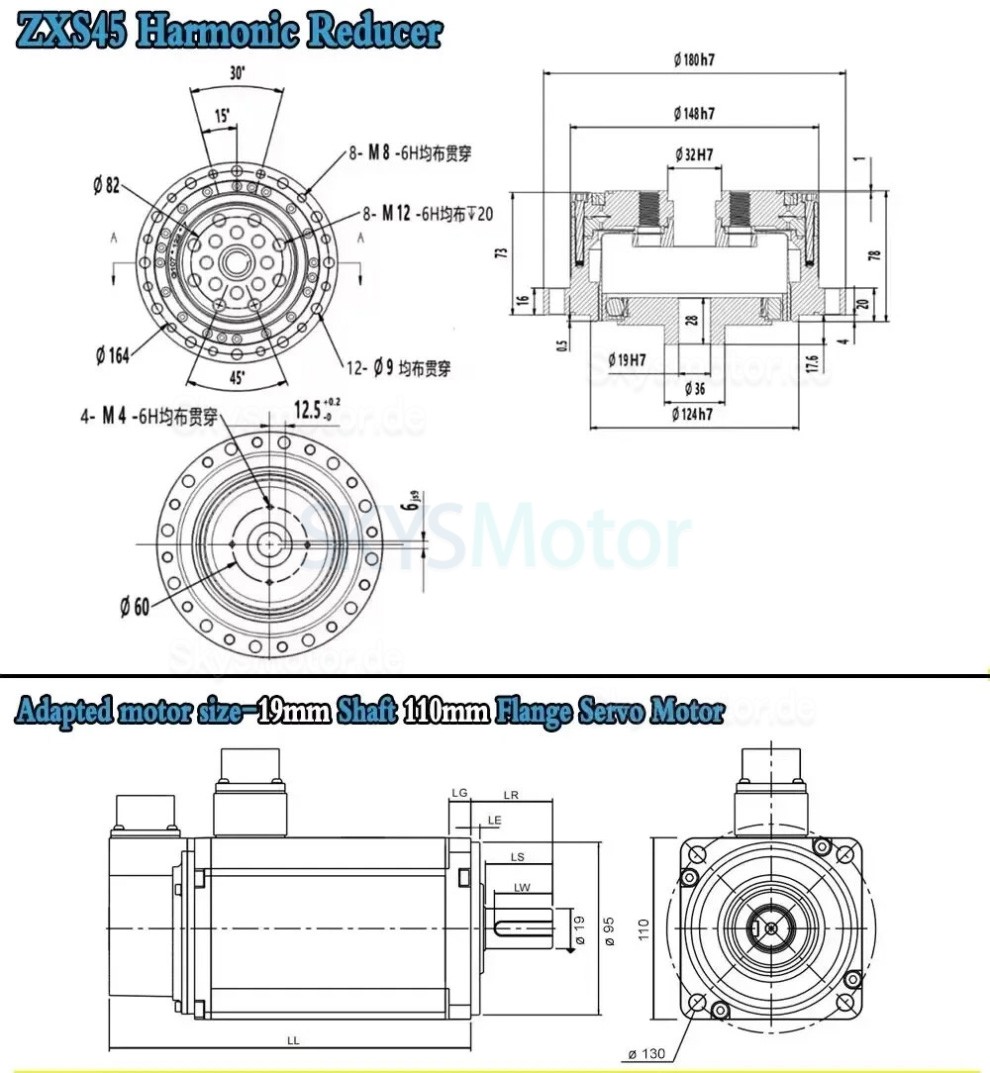

ZXS45 für 110 mm Servomotor (19 mm Welle)
ZXS50 für 110 mm Servomotor (22 mm Welle)

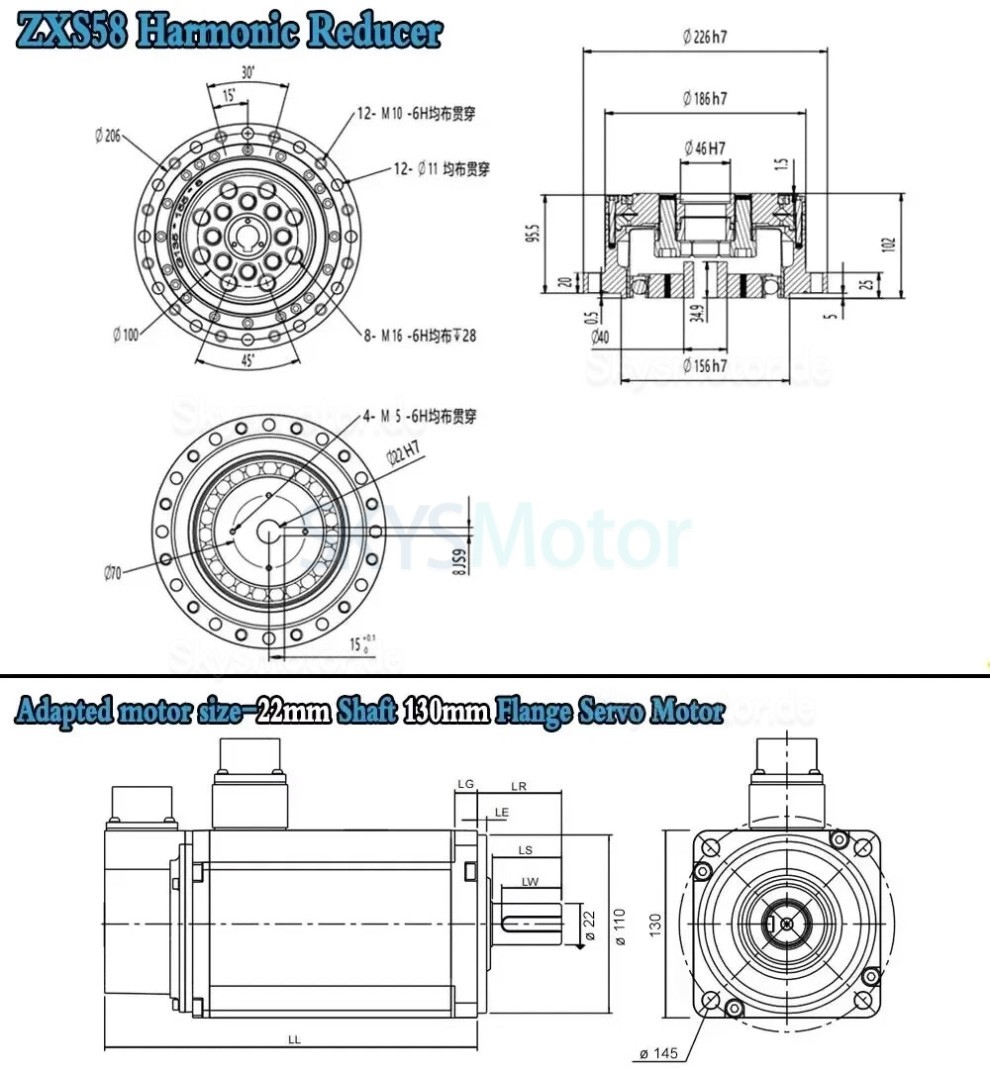

ZXS58 für 130 mm Servomotor (22 mm Welle)

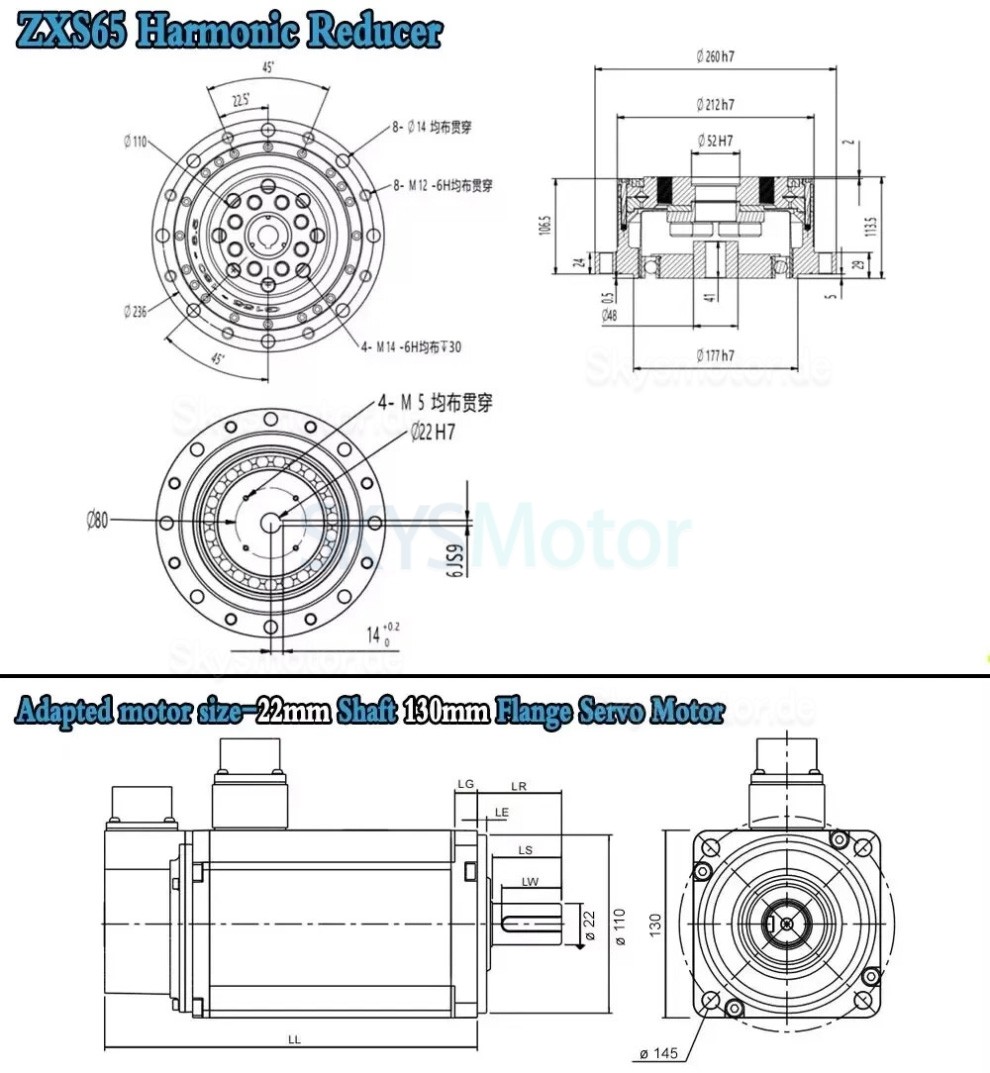

ZXS65 für 130 mm Servomotor (22 mm Welle)

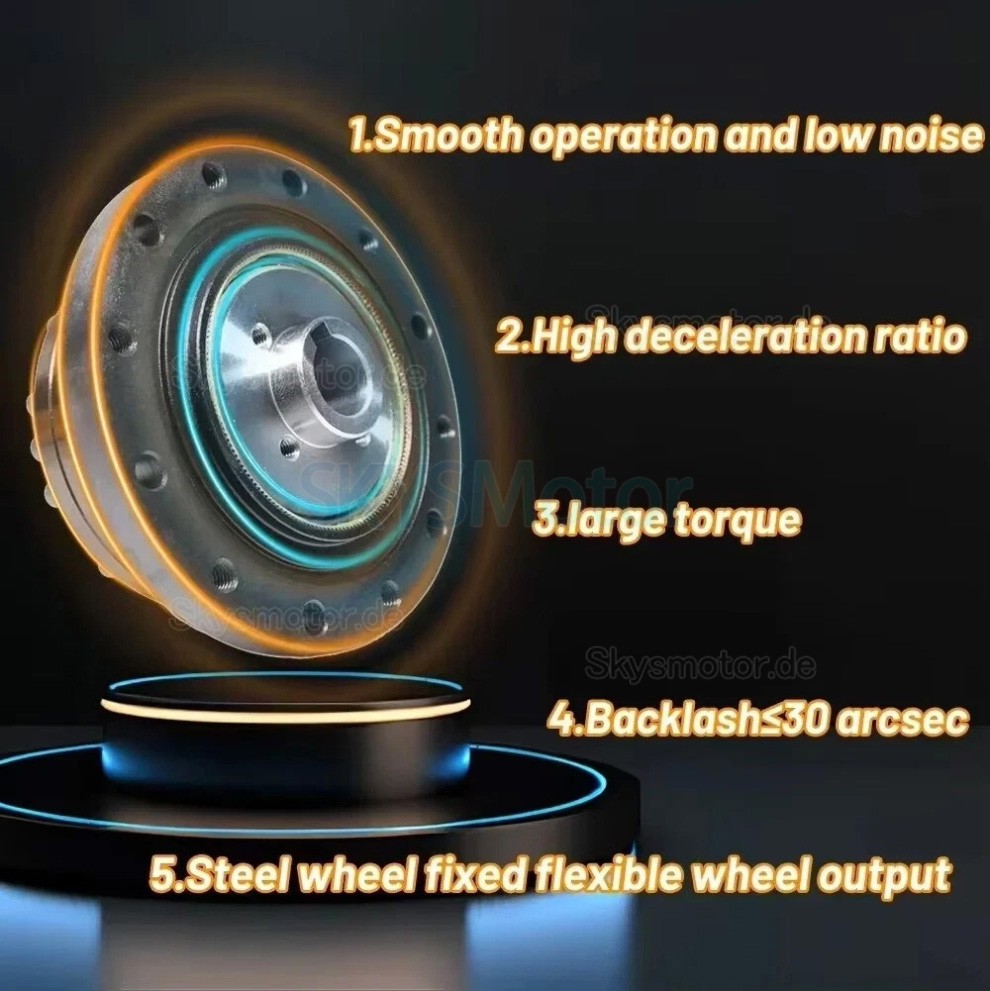

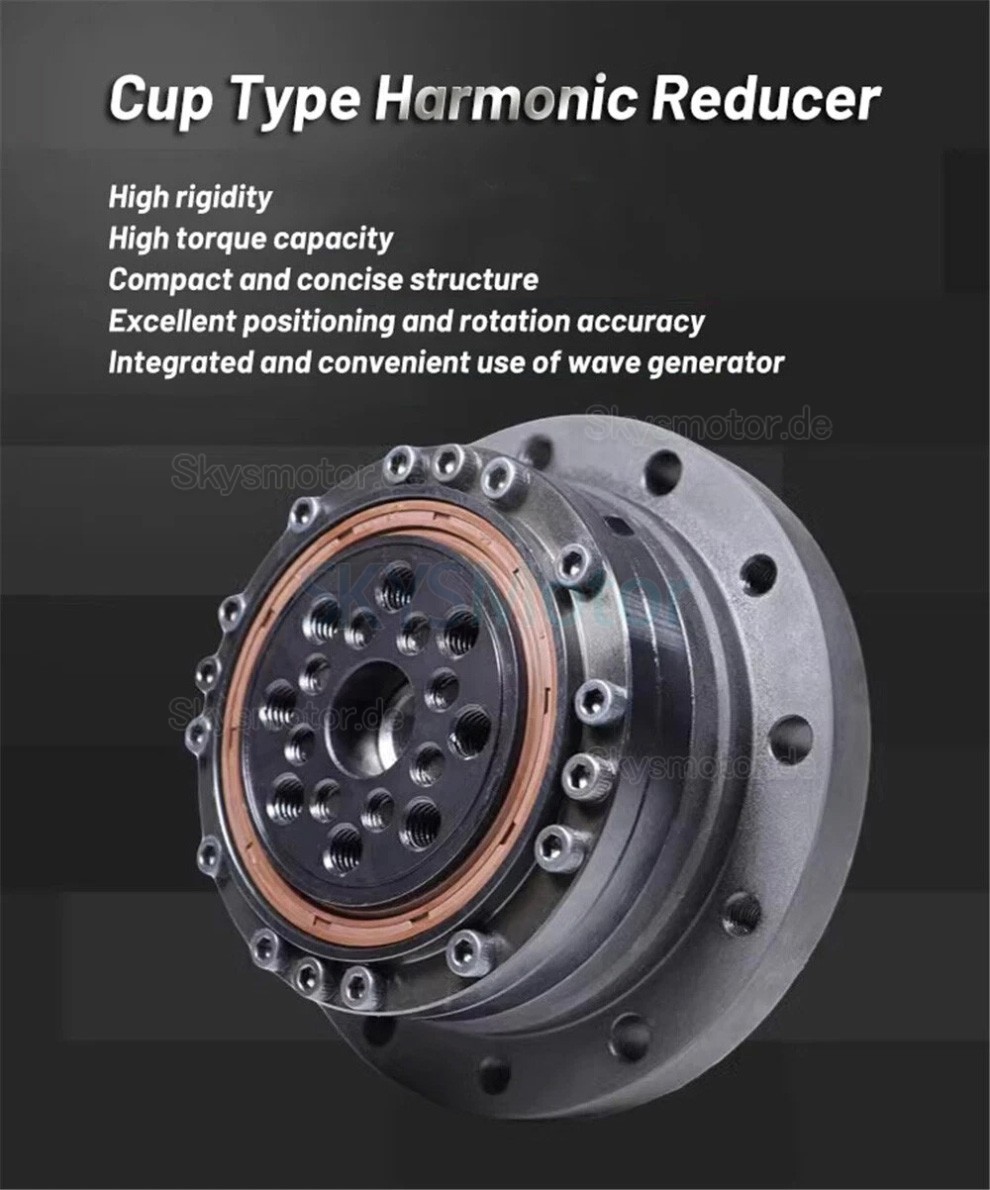

Merkmale:

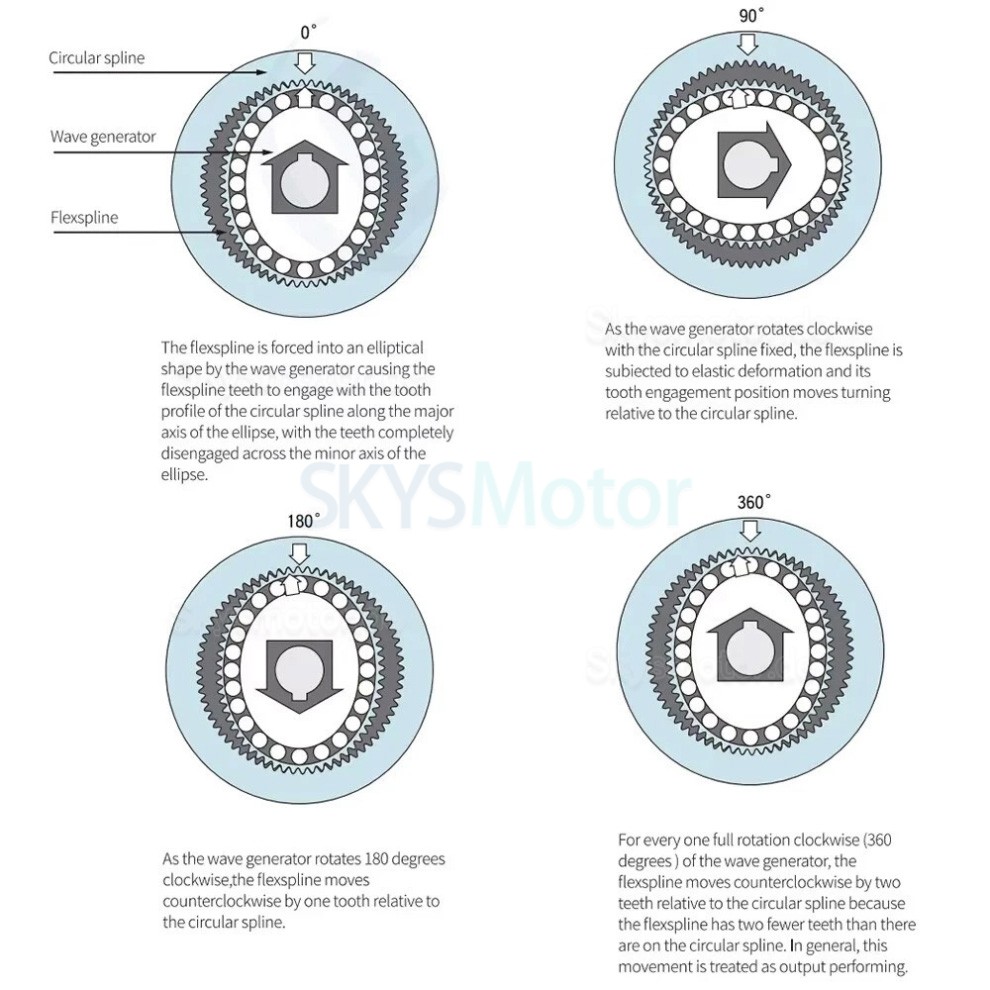

Mehrere Zähne greifen gleichzeitig an zwei symmetrischen Positionen (im Abstand von 180°) ein, was dazu beiträgt, die Steigungsfehler gleichmäßig zu verteilen.
Das einstufige harmonische Reduziergetriebe bietet innerhalb einer kompakten koaxialen Struktur, die aus drei Hauptkomponenten besteht, ein Übersetzungsverhältnis zwischen i = 30–500.
Der Flächenkontakt-Eingriff mehrerer Zähne gleichzeitig trägt dazu bei, die Belastung pro Flächeneinheit zu reduzieren.
Im Vergleich zu herkömmlichen Zahnradsystemen trägt die Struktur dazu bei, das Gesamtvolumen und das Gewicht zu reduzieren.
Der Mechanismus unterstützt einen langfristigen Drehmomenttransfer unter geeigneten Betriebsbedingungen.
Der Eingriffsprozess reduziert Vibrationen und Geräusche während der Bewegung.
Anwendungen:

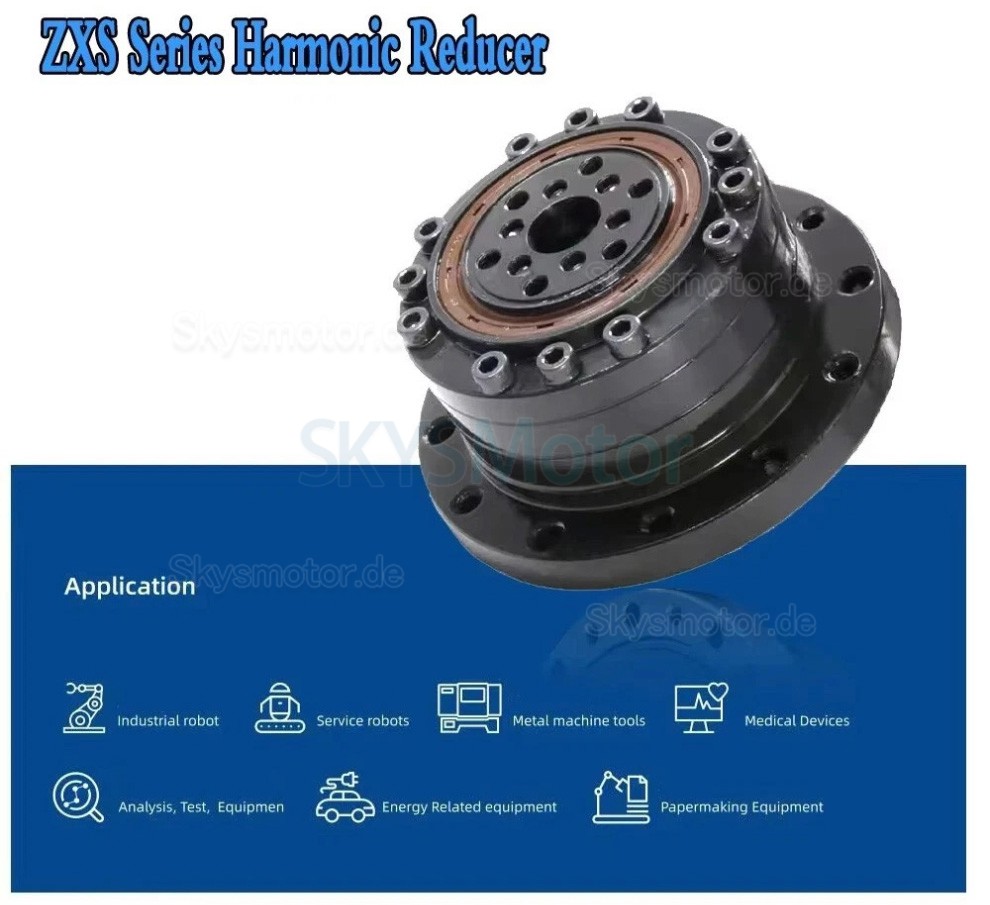

Einsetzbar in Bewegungssystemen, die eine präzise Positionierung erfordern, wie zum Beispiel: Roboter-Gelenke, Industrieroboter, CNC-Drehtische, Lasermarkierungsgeräte, Dosieranlagen, optische oder rotierende Testplattformen, Präzisionsantriebssysteme, Teilköpfe, Radarsysteme, Druck- und Papiermaschinen, Wickel- und Kabelanlagen, Holzbearbeitungs- und Prüfgeräte sowie andere Automatisierungs- oder Messaufbauten.
Lieferumfang:

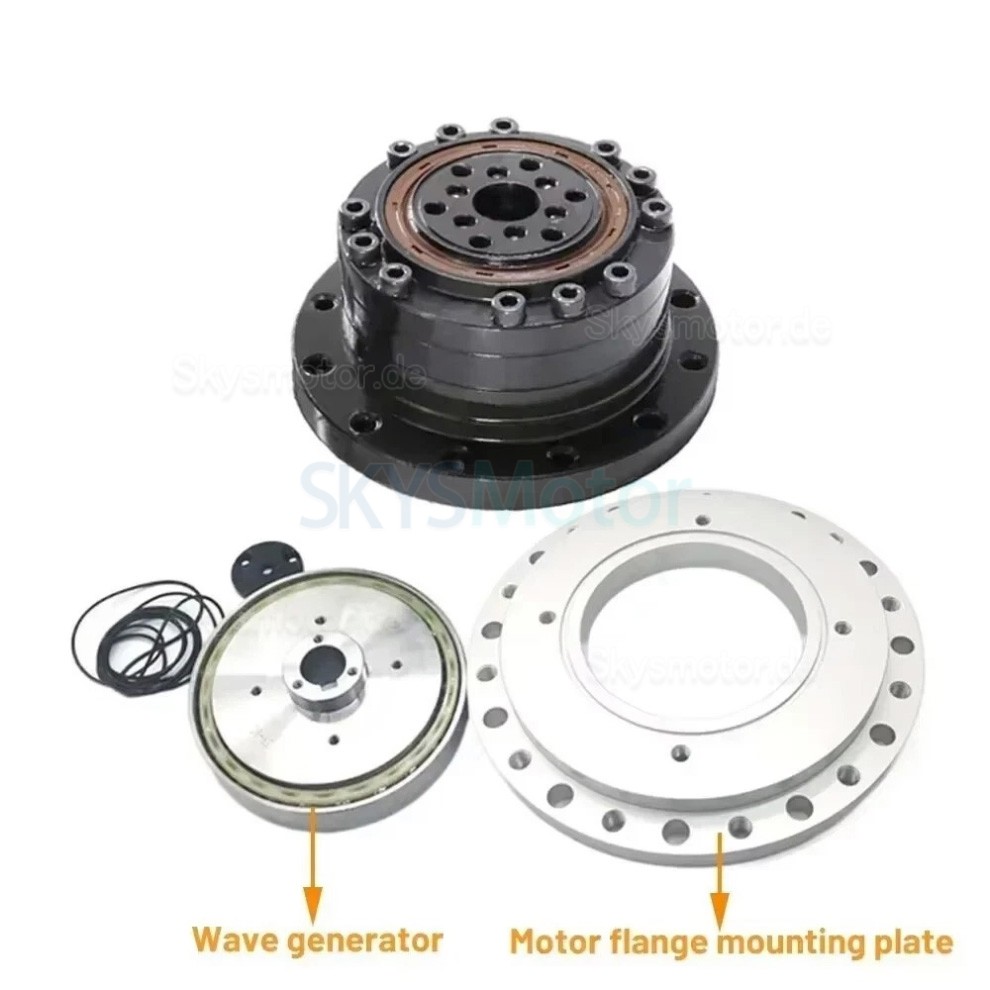

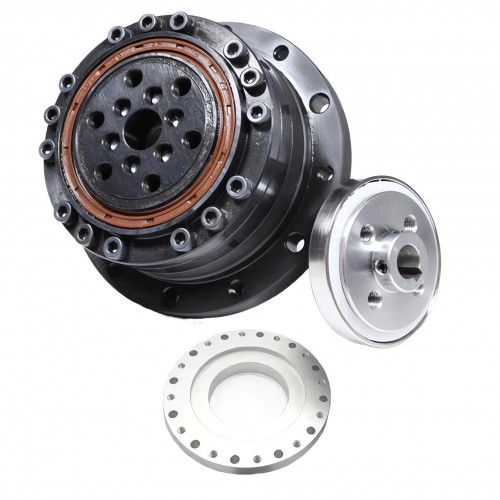

1 × Harmonisches Reduziergetriebe

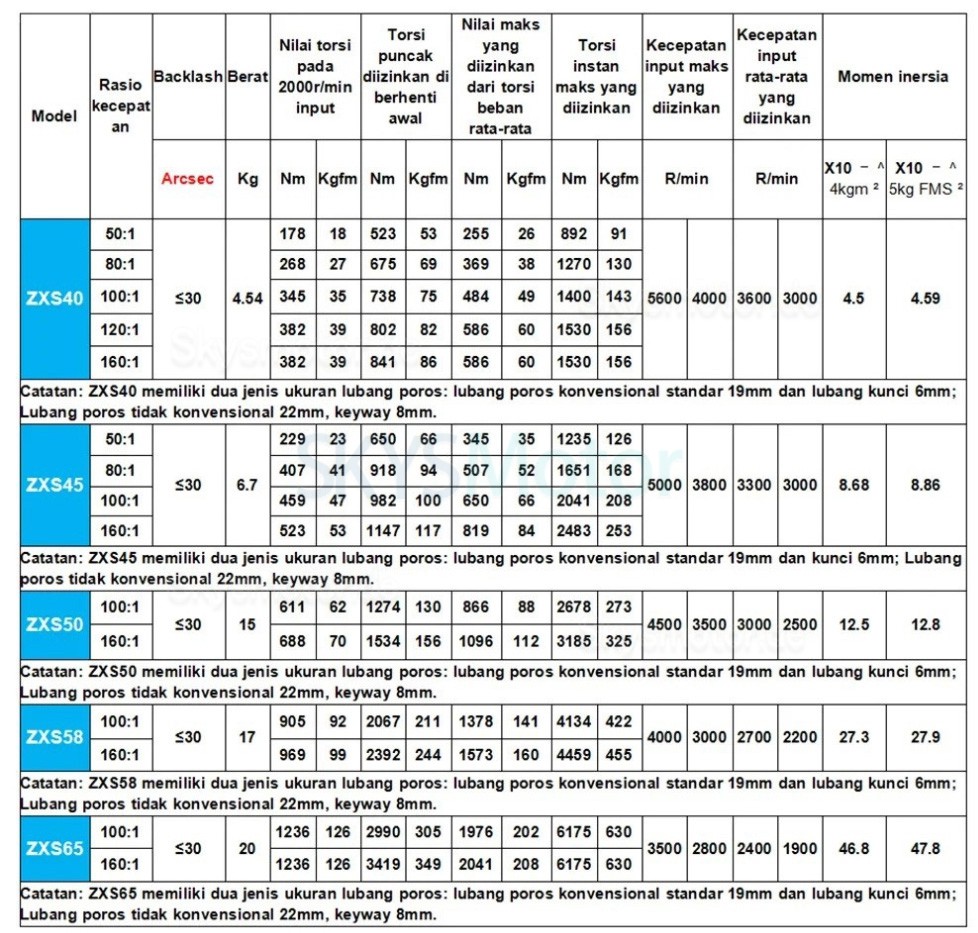

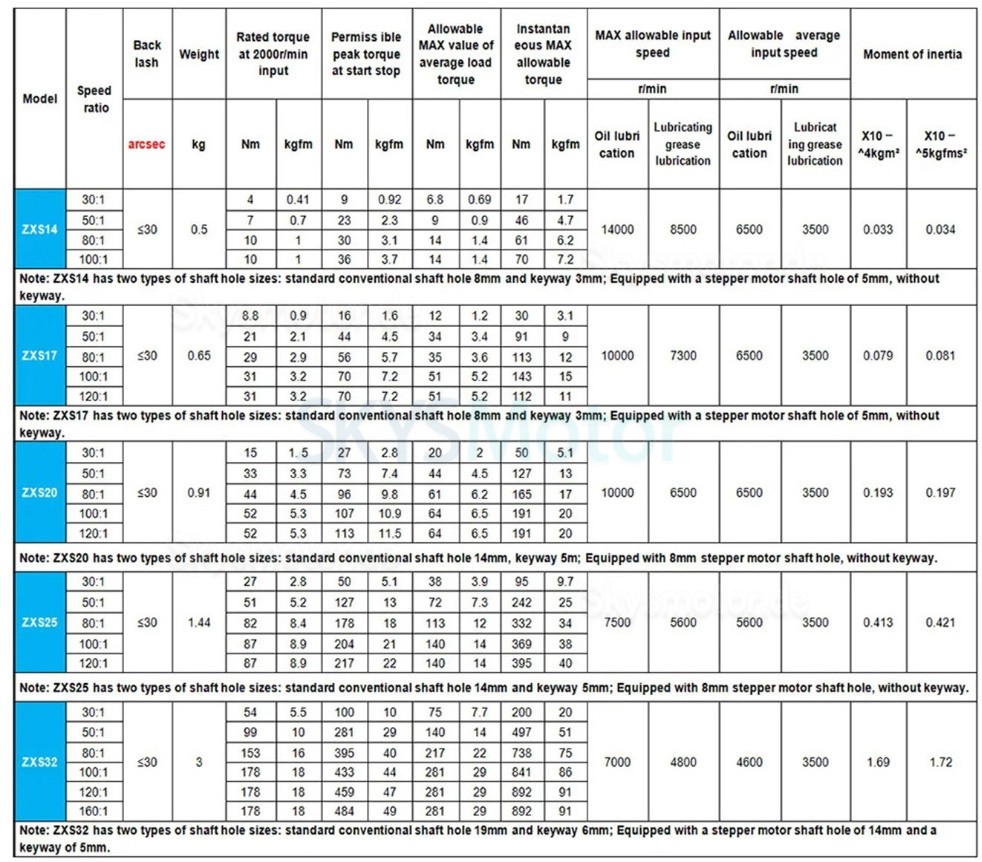

| Physikalische Spezifikation | |
|---|---|
| Anzug für Motor | Nema 17 Schrittmotor / Nema 23 Schrittmotor / 40-mm-Servomotor / 60 mm Servomotor / 110 mm Servomotor / 130 mm Servomotor |
| Eingangswellendurchmesser (mm) | 5 / 8 / 14 / 18 / 19 / 22 |
| Untersetzung | 30:1 / 50:1 / 80:1 / 100:1 / 120:1 |
| Getriebeart | schrägverzahntes planetengetriebe |
| Produkttyp | Getriebe |
| Produktserie | ZXS-Serie |
| Verdrehspiel im Leerlauf | ≤30" |
-
