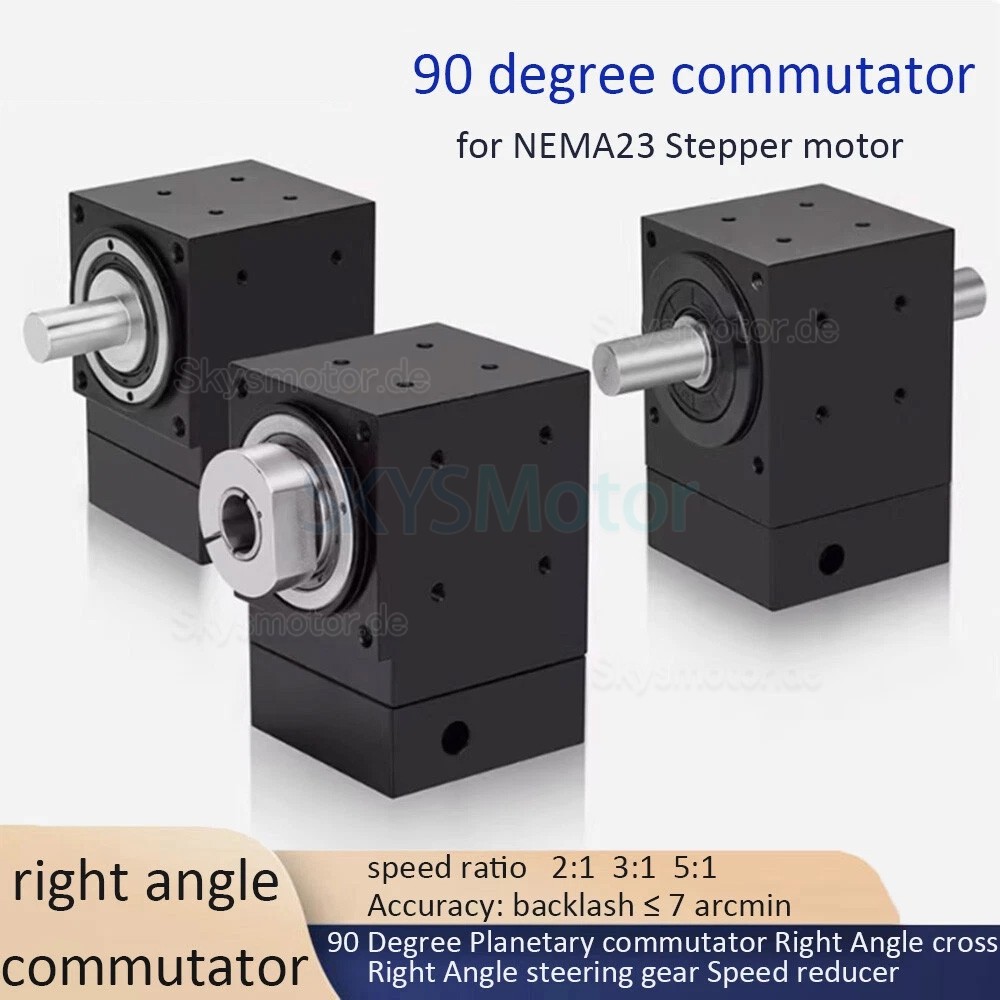

Nema 23 winkelgetriebe 90 grad, 90°-Kommutator, Übersetzung 2:1/3:1/5:1 für Nema23 Schrittmotor
Nema 23 winkelgetriebe 90 grad, 90°-Kommutator, Übersetzung 2:1/3:1/5:1 für Nema23 Schrittmotor

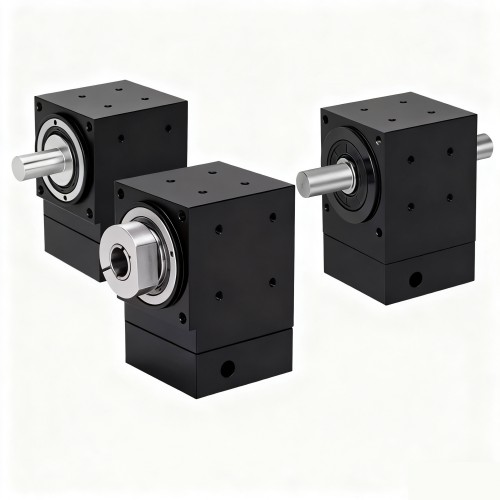

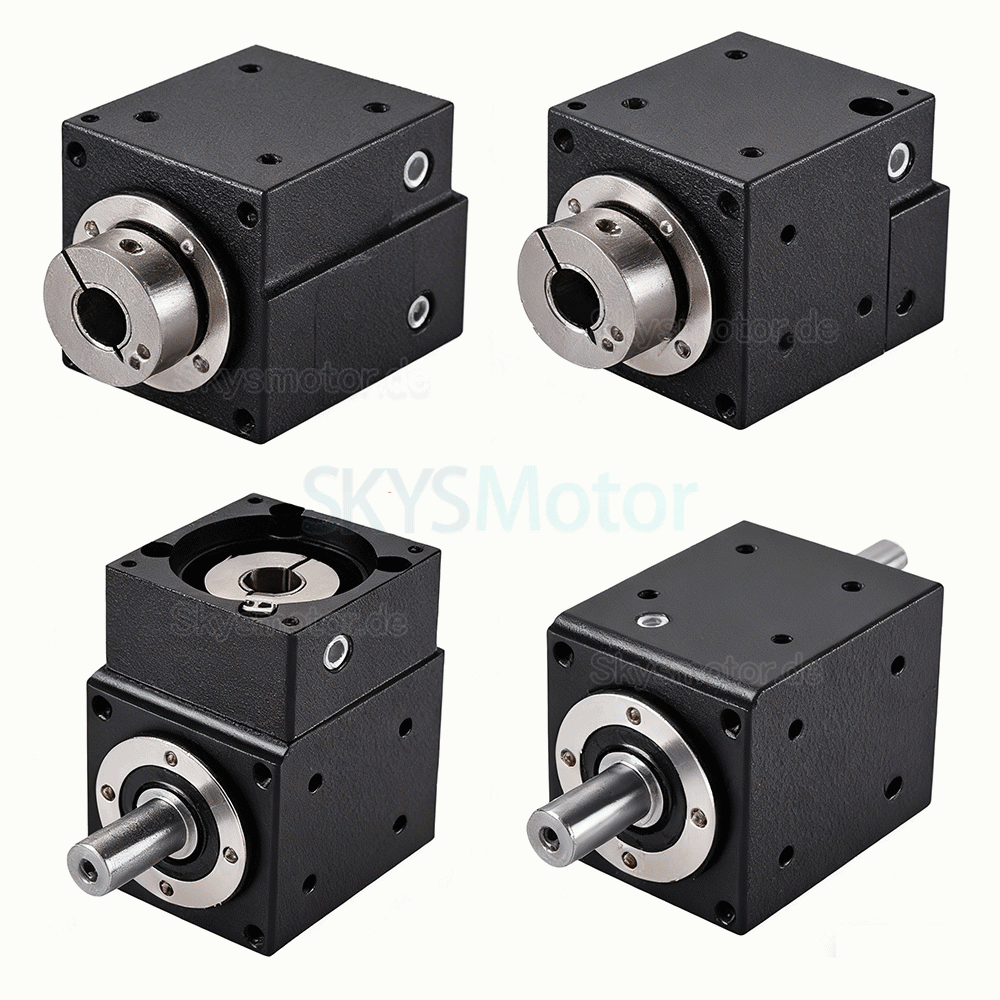

Modelle:
Einfache Welle Ausgang
Einfaches Loch Ausgang
Doppelte Wellen Ausgang
Doppelte Löcher Ausgang
Beschreibung:
Winkelgetriebe mit einem Spiel von ≤ 3 Bogenminuten.
Erhältlich in den Ausführungen einfache Welle, einfaches Loch, doppelte Wellen und doppelte Löcher, um verschiedene Montagekonfigurationen zu unterstützen.
Kompatibel mit NEMA23 (57 mm) Schrittmotoren.
Maximale Drehzahl: 3000 U/min; Maximales Ausgangsdrehmoment: 25 Nm.
Schutzart: IP65; Die Bedienung ist einfach und benutzerfreundlich.
NEMA23 Loch-Ausgangstyp: Nennübersetzung 5:1, Nenndrehzahl 1500 U/min.
Trägheitsmoment: 0,08 kg·cm²; Zulässige Axialkraft: 230 N.

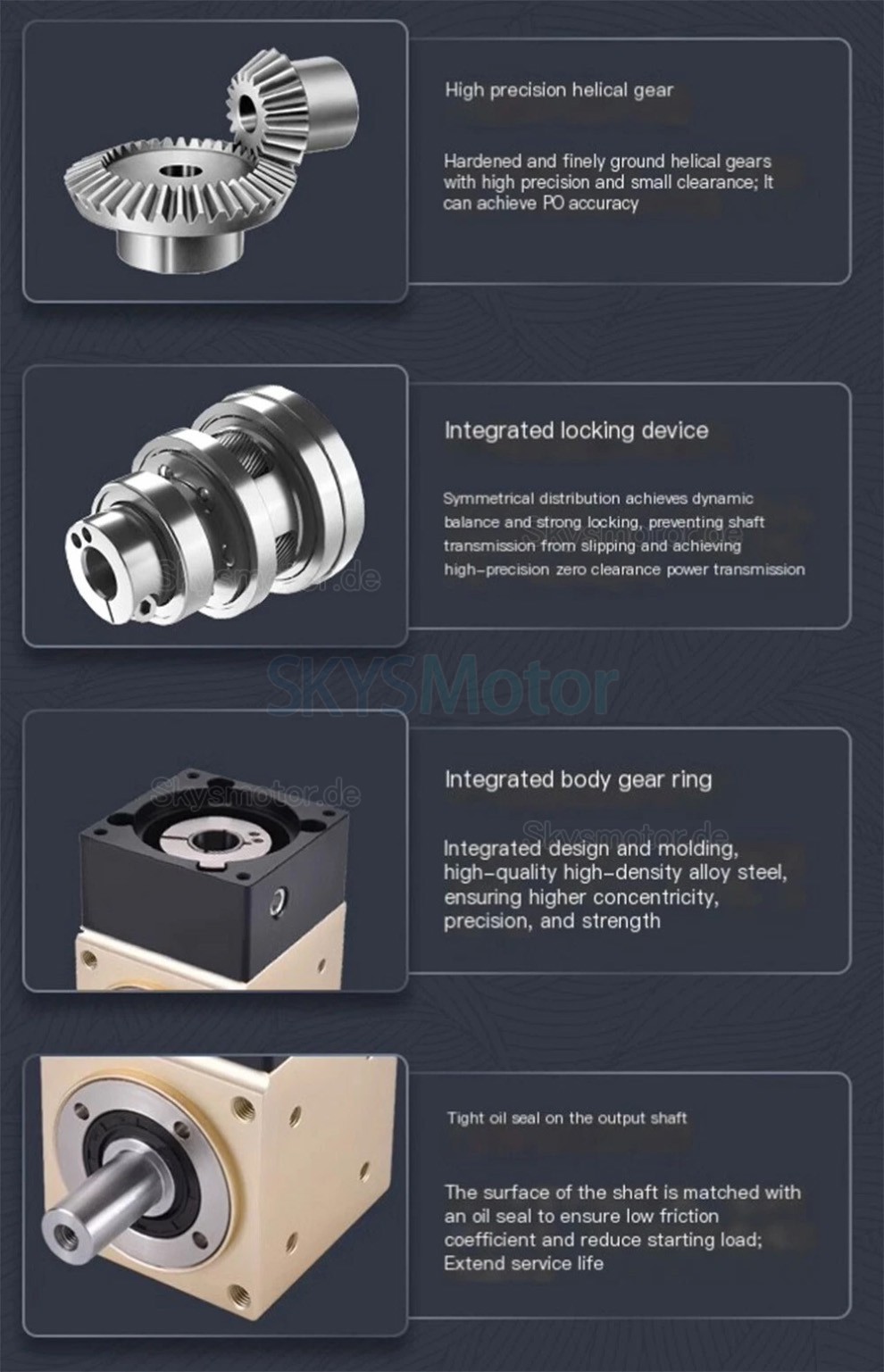

Verwendet Kegelräder mit bogenverzahnten Zähnen, um eine 90°-Übertragung zu erreichen, was hilft, den Bauraum zu reduzieren.
Anwendungen:
Industrielle Automatisierung: Roboterarme, Förderanlagen, Pick-and-Place-Maschinen.
CNC & Maschinenbau: Drehtische, Spindelantriebe, Fräsausrüstung.
Medizinische Geräte: Bildgebungssysteme, Laborautomatisierung mit präzisen Bewegungsabläufen.
Verpackung & Druck: Hochgeschwindigkeits-Etikettier-, Schneid- und Wickelmechanismen.
Parameter:
Nenndrehmoment (Nm): 25
Maximales Ausgangsdrehmoment (Nm): 50
Nenndrehzahl (U/min): 1500
Maximale Drehzahl (U/min): 3000
Spiel (Bogenminuten): ≤ 7
Zulässige Radialkraft (N): 560
Zulässige Axialkraft (N): 230
Trägheitsmoment (kg·cm²): 0,08
Wirkungsgrad (%): 97
Lebensdauer (h) ≥ 20000
Betriebsumgebungstemperatur (°C): -20 ~ +90
Schmierung: Dauerfettung
Schutzart: IP65
Montageart: In beliebiger Richtung
Gewicht (kg): 3
Geräuschpegel (dB) ≤ 62

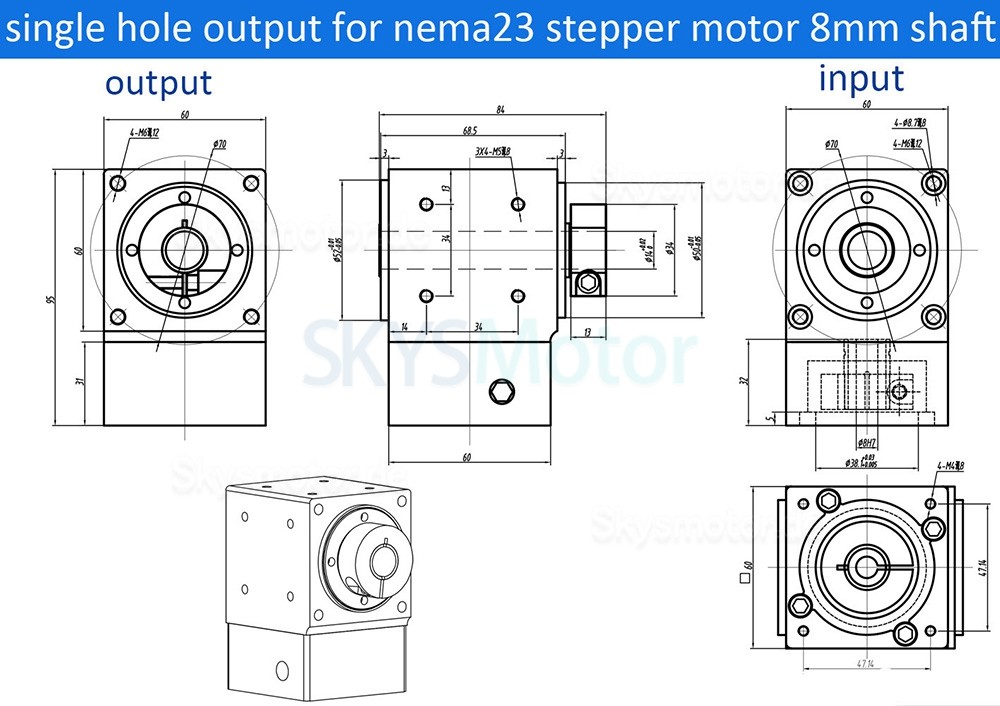

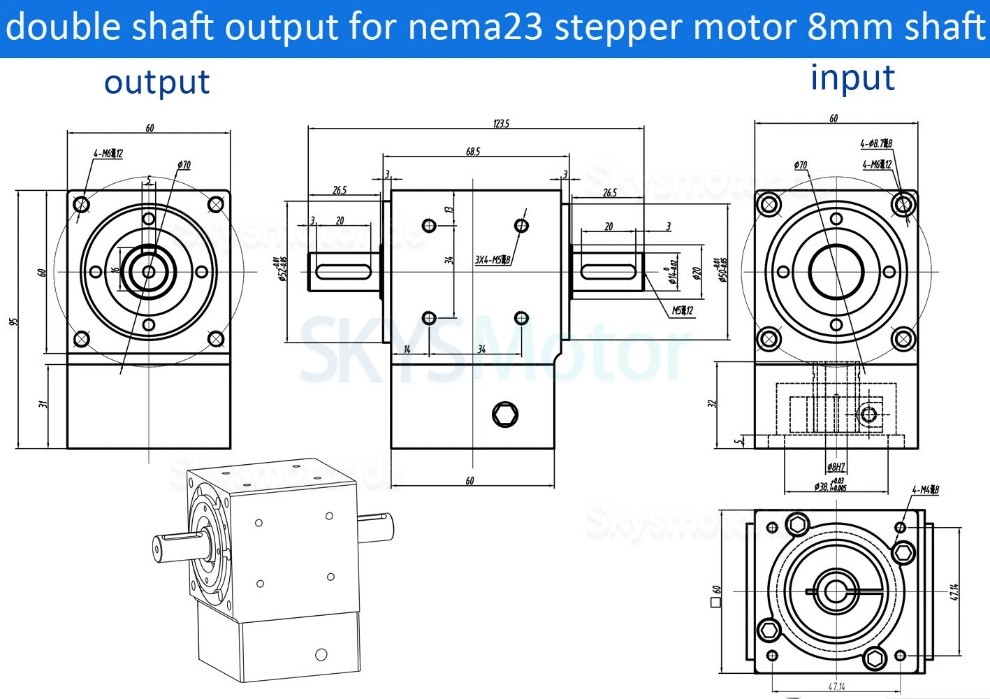

Drawing
| Physikalische Spezifikation | |
|---|---|
| Durchmesser der Ausgangswelle (mm) | 14 |
| Anzug für Motor | Nema 23 Schrittmotor |
| Eingangswellendurchmesser (mm) | 8 |
| Wellentyp | Einloch-Ausgang / Einwellenausgang / Doppellochausgang / Doppelwellenausgang |
| Untersetzung | 2:1 / 3:1 / 5:1 |
| Getriebeart | Winkelgetriebe 90 grad |
| Gewicht (g) | 3000 |
| Produkttyp | Getriebe |
| Schutzart | IP65 |
| Verdrehspiel im Leerlauf | ≤7' |
-
