Nema 34 winkelgetriebe 90 grad, Übersetzung 2:1/3:1/5:1 für NEMA 34 Schrittmotor/80-mm-Servomotor
Nema 34 winkelgetriebe 90 grad, Übersetzung 2:1/3:1/5:1 für NEMA 34 Schrittmotor/80-mm-Servomotor

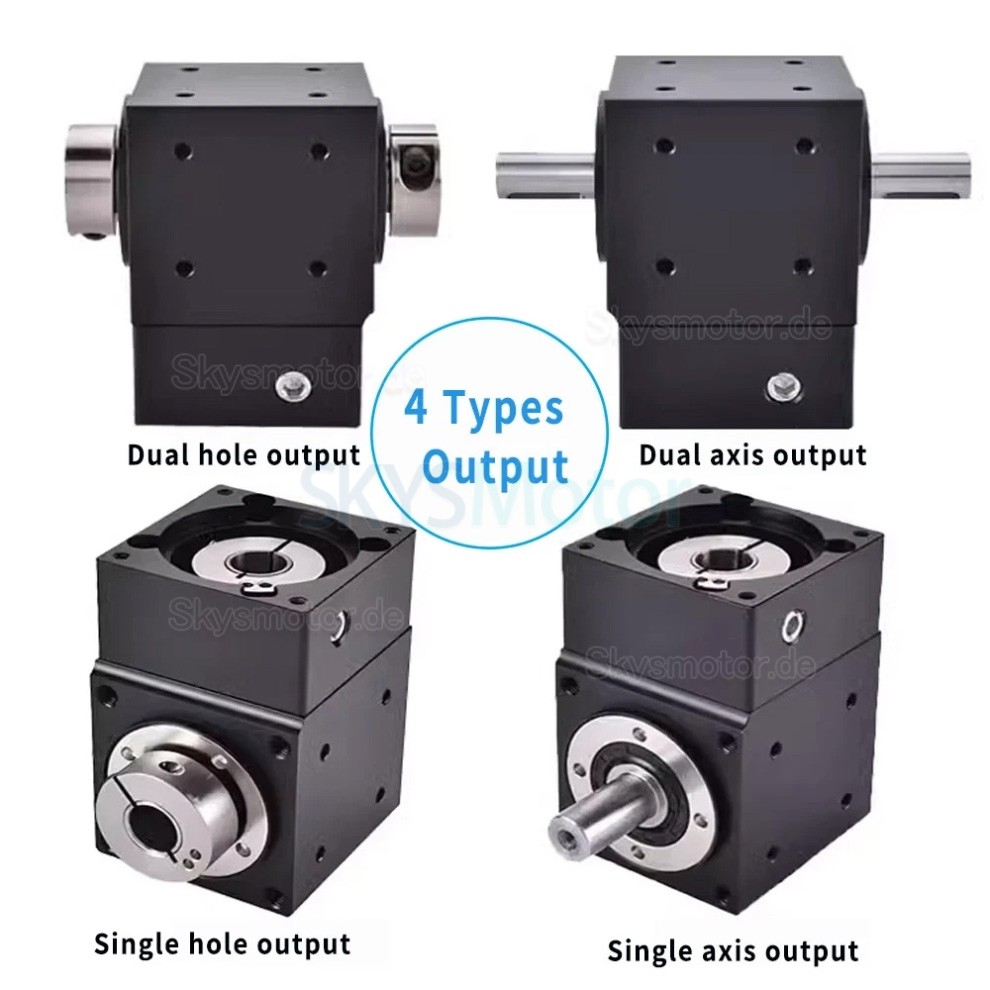

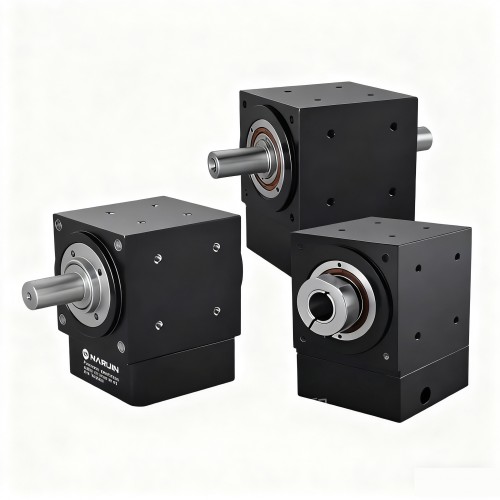

Modelle:

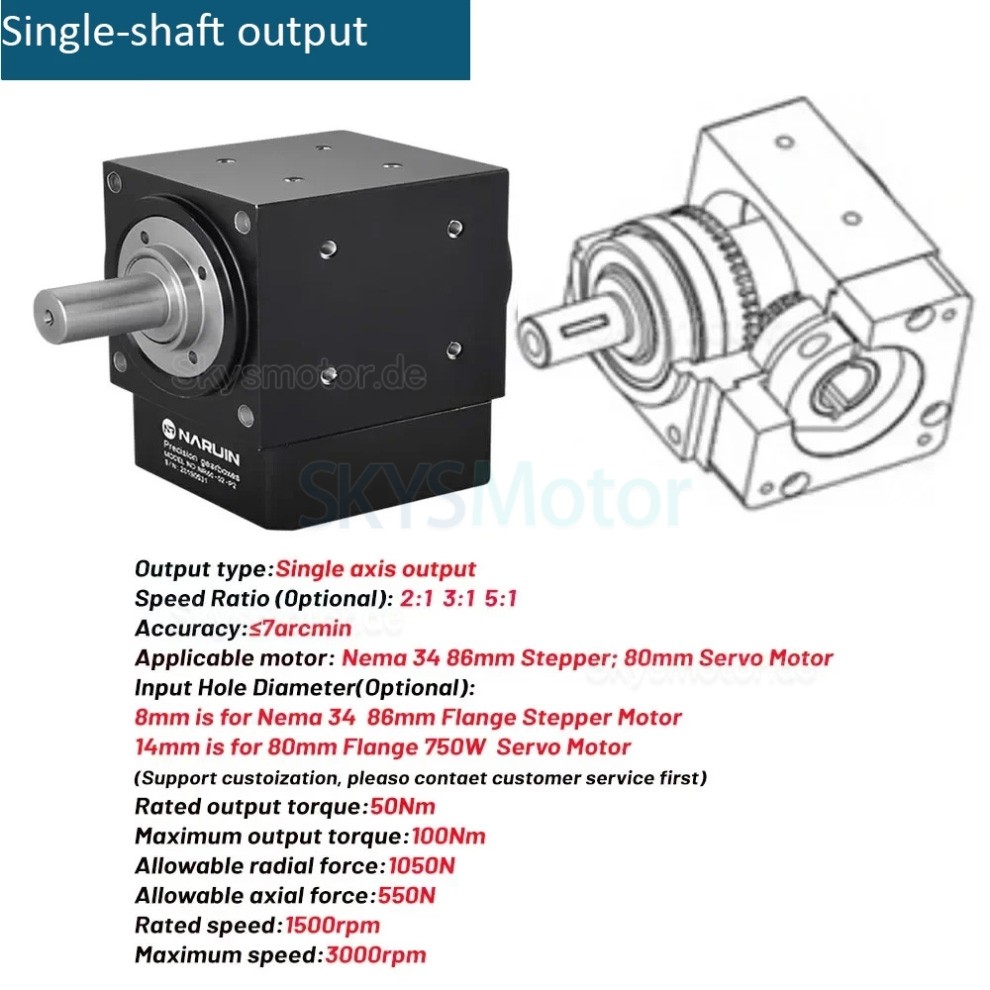

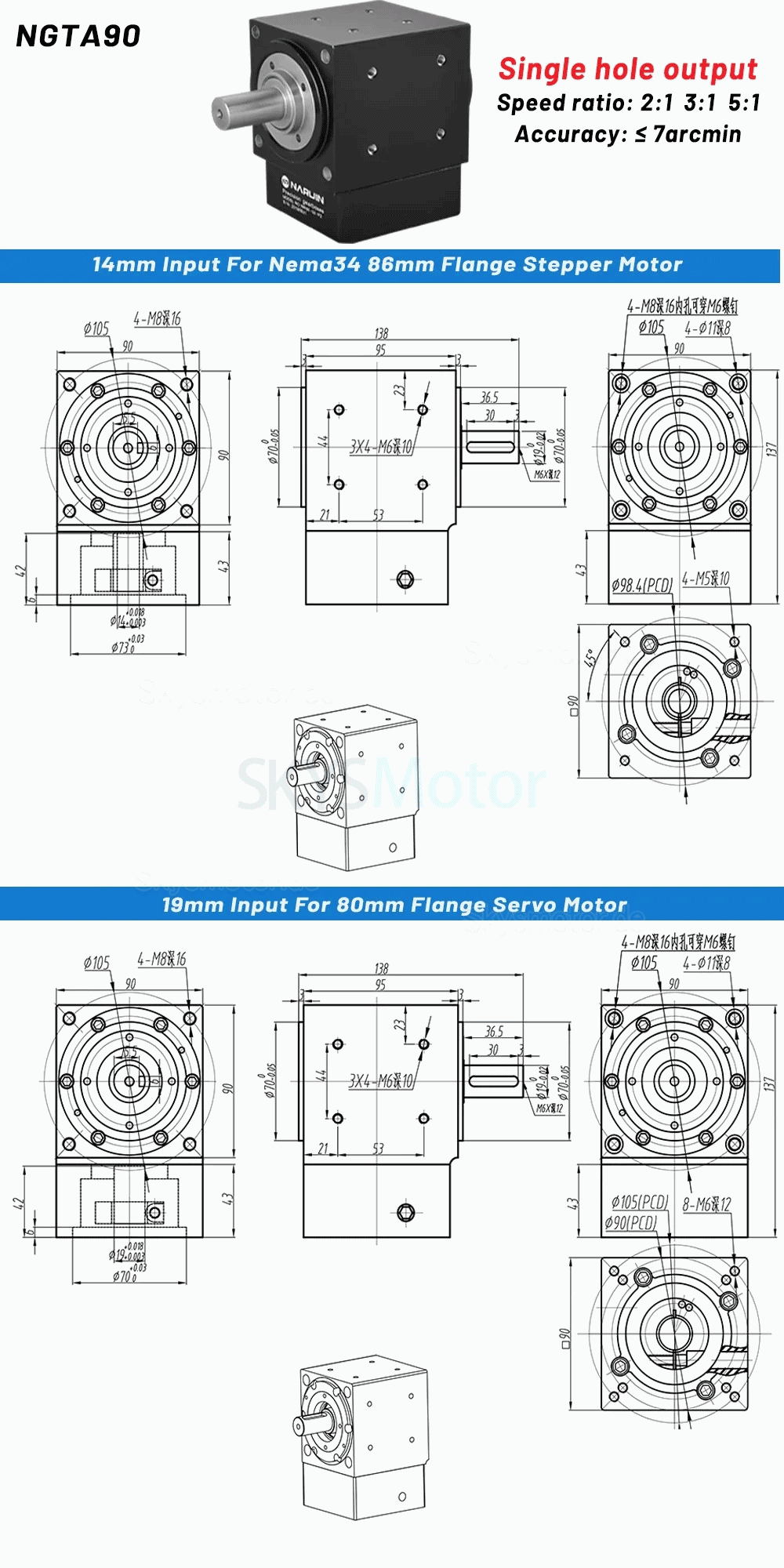

Einfache Welle Ausgang

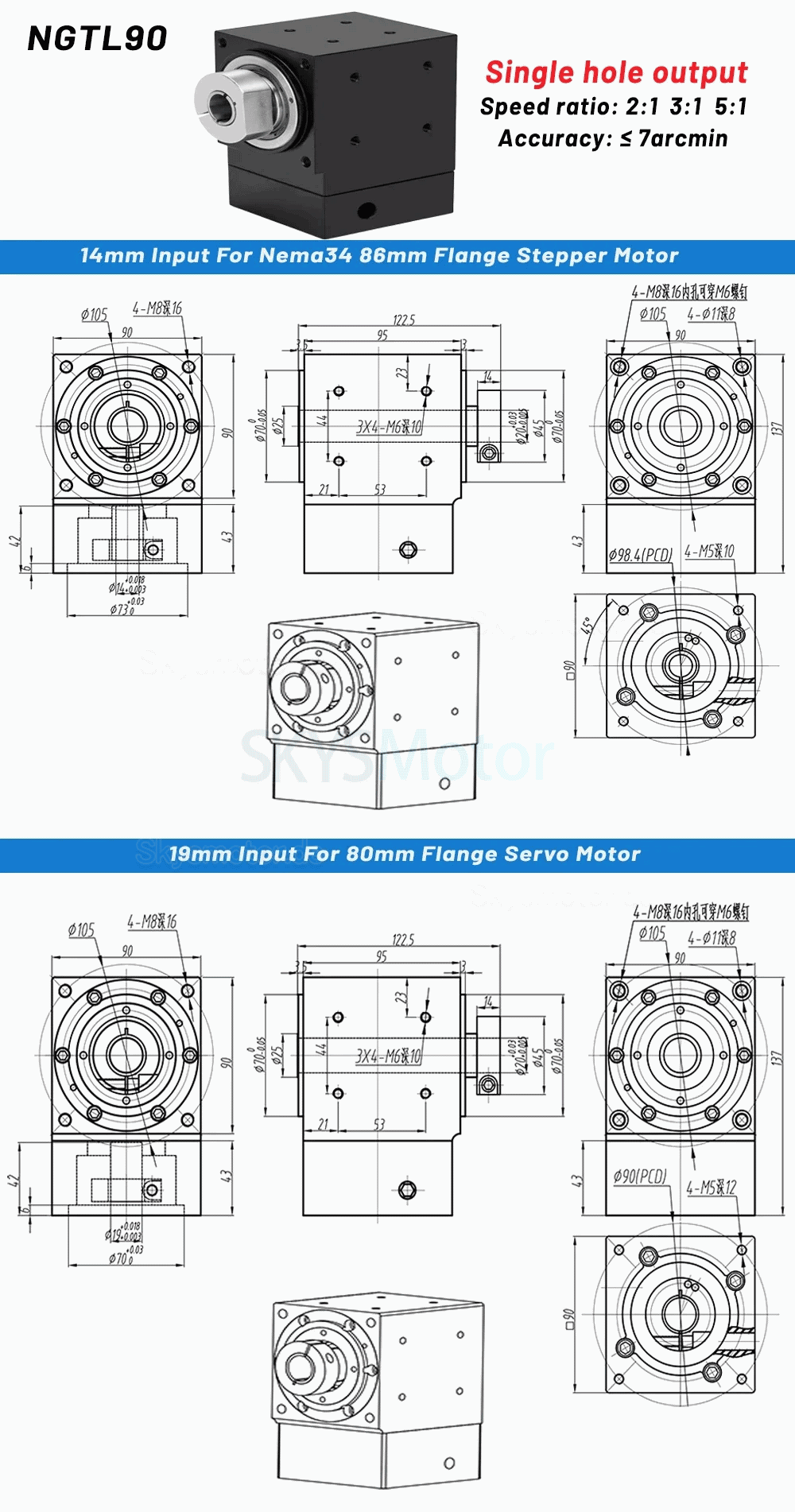

Einfaches Loch Ausgang

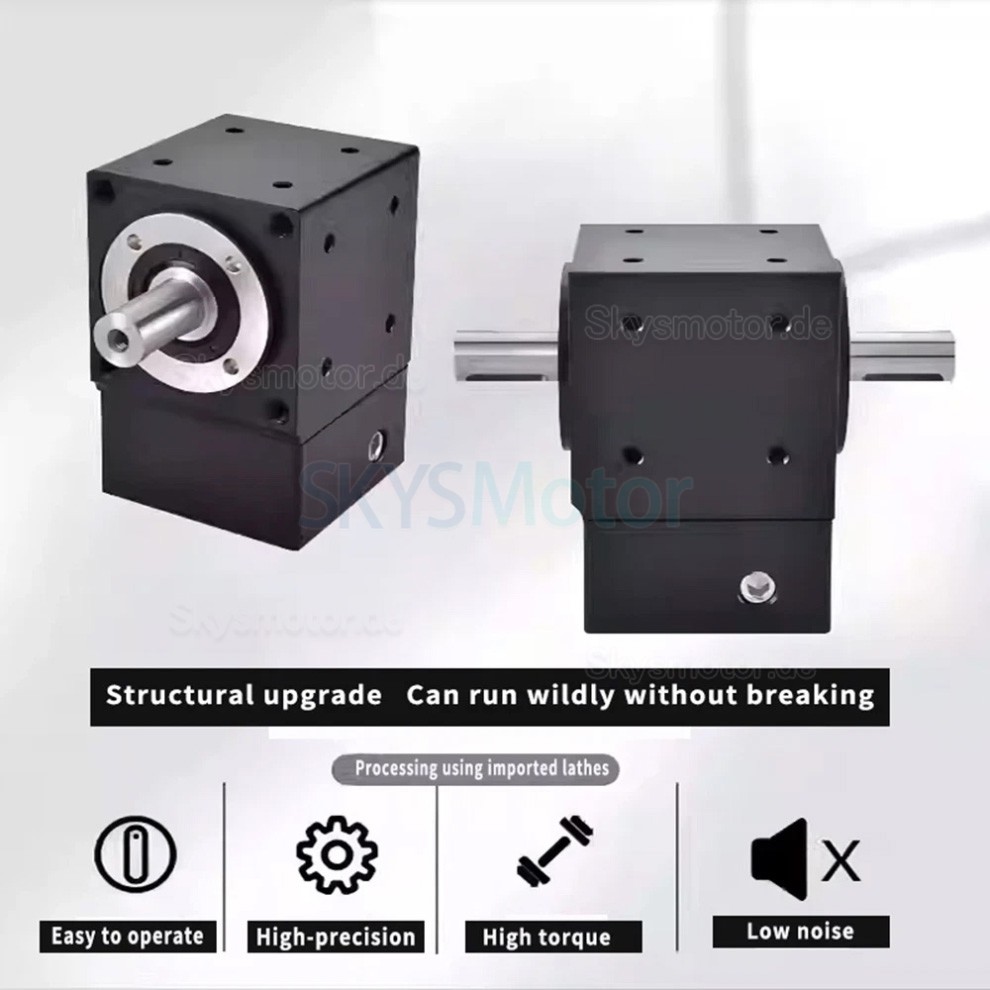

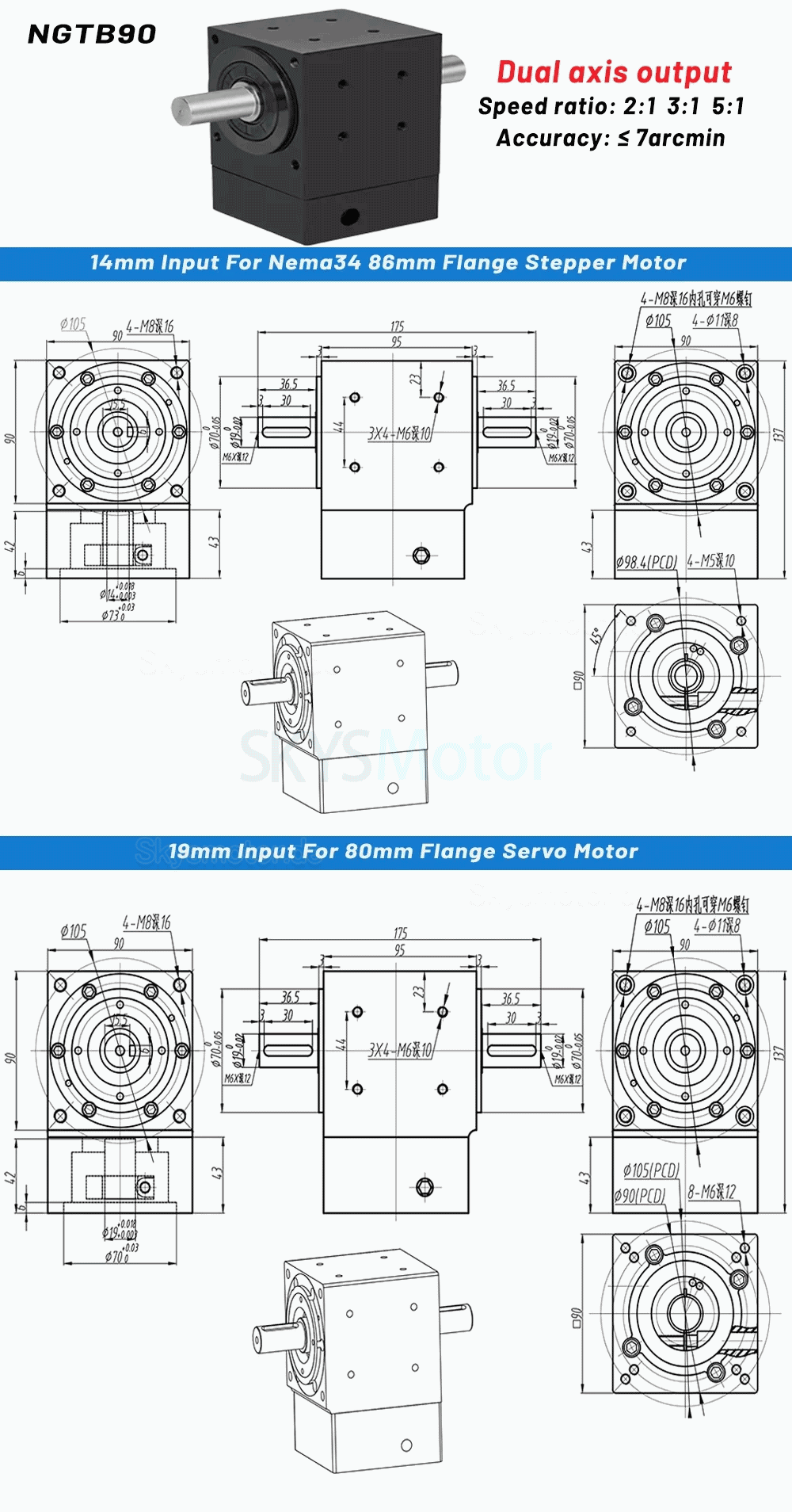

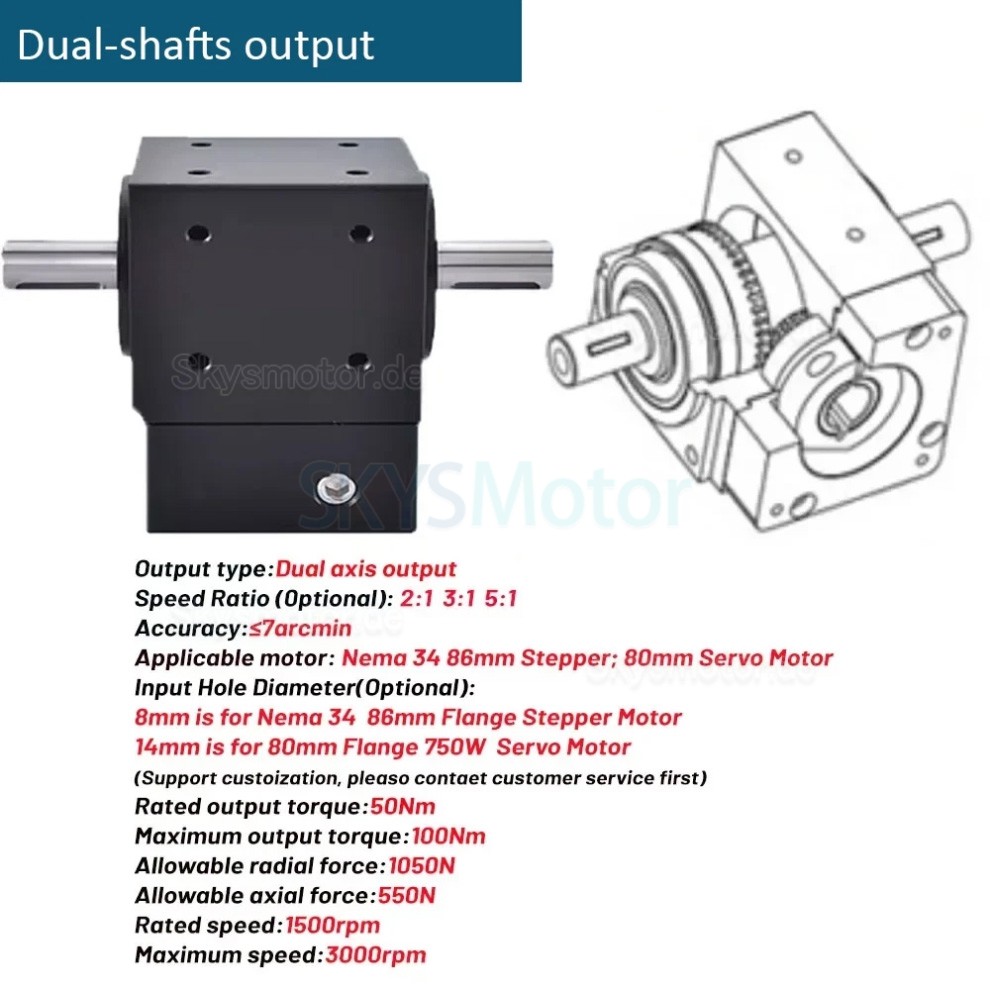

Doppelte Wellen Ausgang

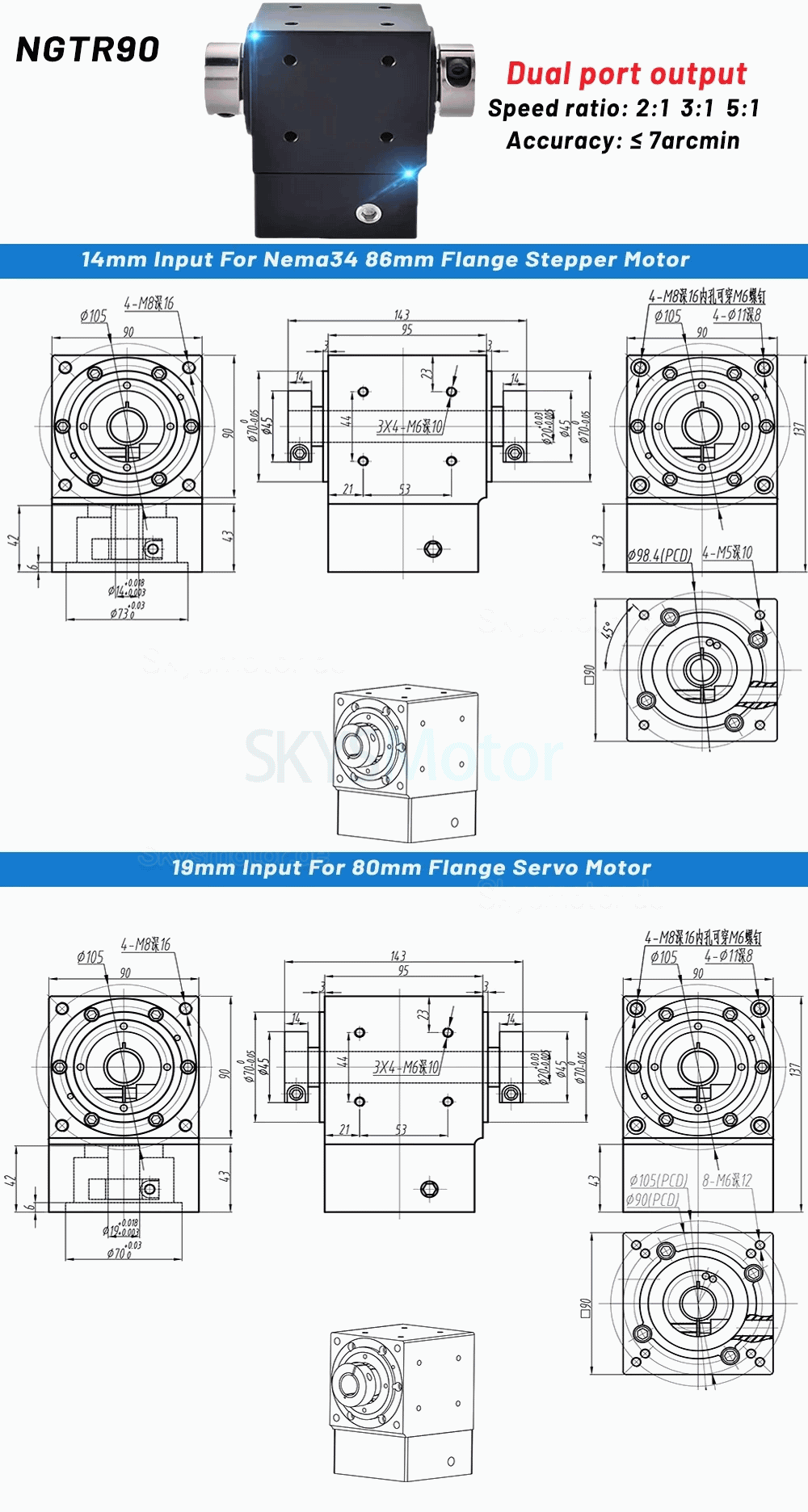

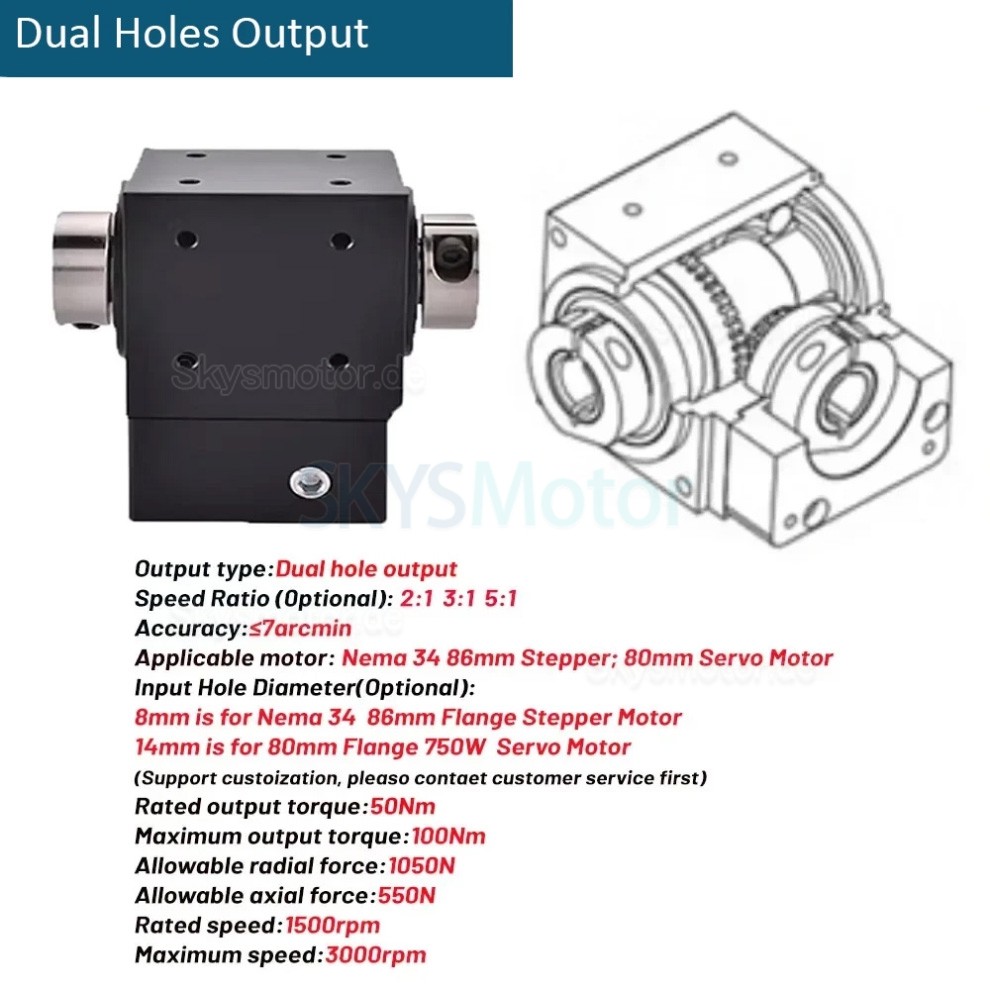

Doppelte Löcher Ausgang
Für Nema 34 Schrittmotor, 14 mm Welle
Für 80 mm AC Servomotor, 19 mm Welle
Beschreibung:
Winkelgetriebe mit einem Spiel von ≤ 7 Bogenminuten.
Erhältlich in den Ausführungen einfache Welle, einfaches Loch, doppelte Wellen und doppelte Löcher, um verschiedene Montagekonfigurationen zu unterstützen.
Kompatibel mit NEMA 34 86 mm Schrittmotoren / 80 mm Servomotoren. Die Übersetzungen 2:1, 3:1 oder 5:1 sind wählbar.
Maximale Drehzahl: 3000 U/min; Maximales Ausgangsdrehmoment: 25 Nm.
Schutzart: IP65; Die Bedienung ist einfach und benutzerfreundlich.
NEMA34 Loch-Ausgangstyp: Nennübersetzung 5:1, Nenndrehzahl 1500 U/min.
Trägheitsmoment: 0,08 kg·cm²; Zulässige Axialkraft: 160 N.

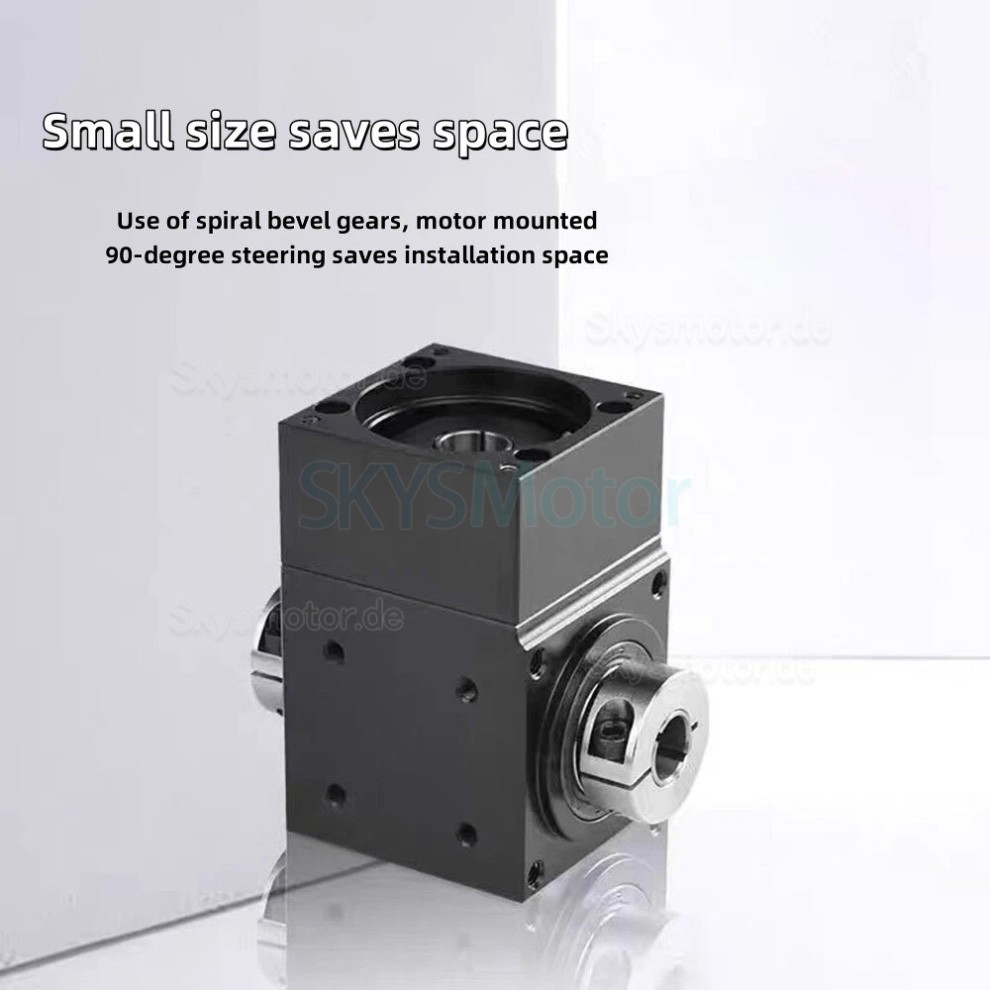

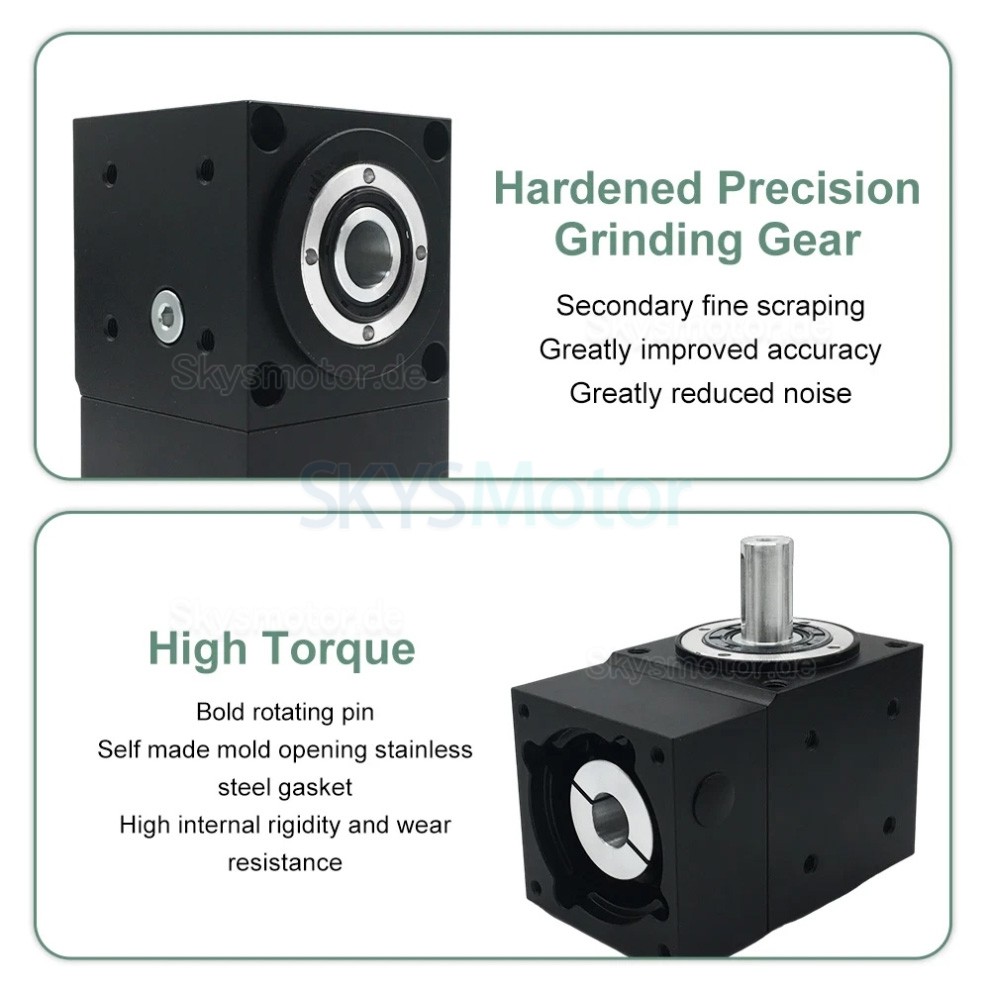

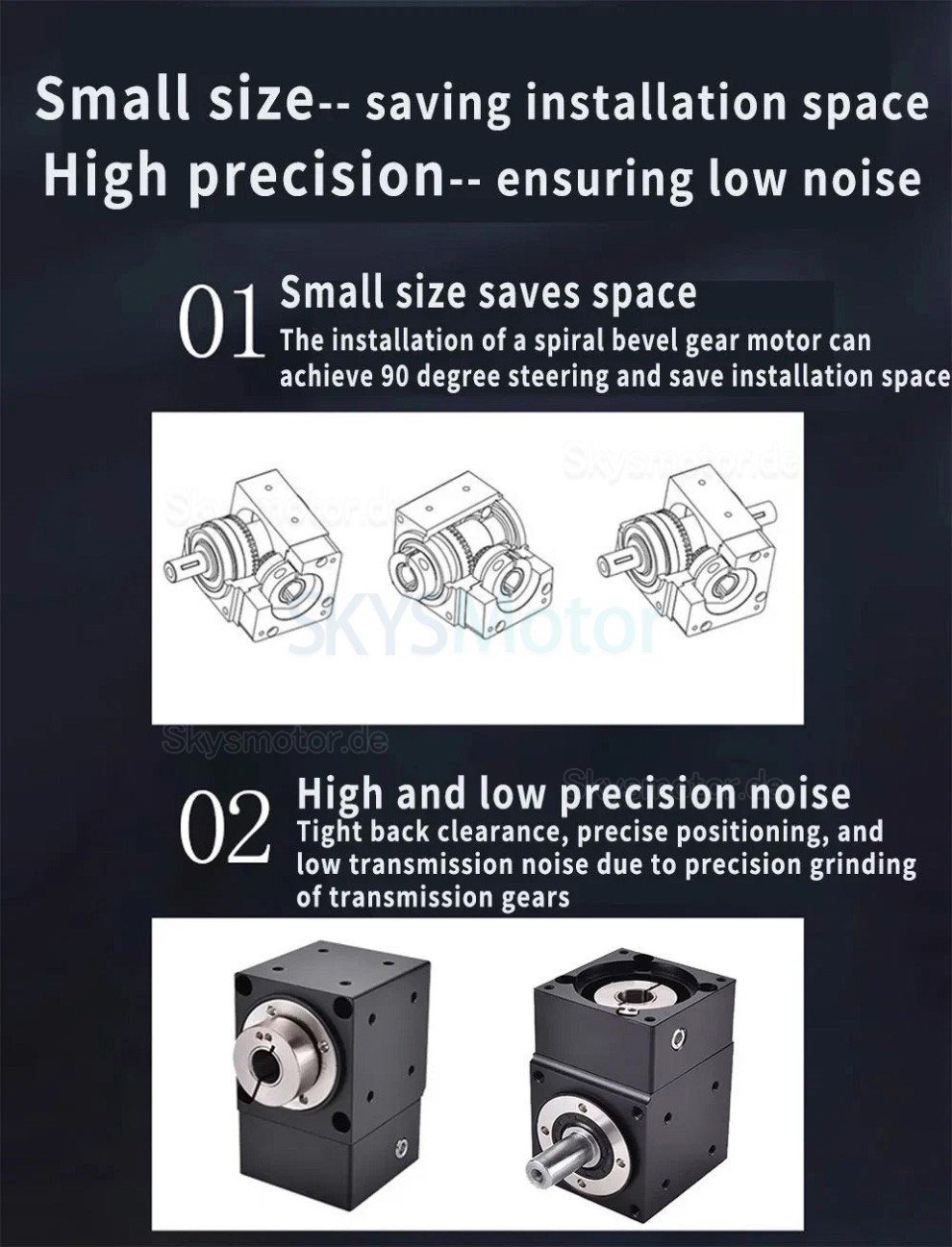

Verwendet Kegelräder mit bogenverzahnten Zähnen, um eine 90°-Übertragung zu erreichen, was hilft, den Bauraum zu reduzieren.
Anwendungen:
Industrielle Automatisierung: Roboterarme, Förderanlagen, Pick-and-Place-Maschinen.
CNC & Maschinenbau: Drehtische, Spindelantriebe, Fräsausrüstung.
Medizinische Geräte: Bildgebungssysteme, Laborautomatisierung mit präzisen Bewegungsabläufen.
Verpackung & Druck: Hochgeschwindigkeits-Etikettier-, Schneid- und Wickelmechanismen.
Parameter:
Nenndrehmoment (Nm): 50
Maximales Ausgangsdrehmoment (Nm): 100
Nenndrehzahl (U/min): 1500
Maximale Drehzahl (U/min): 3000
Spiel (Bogenminuten): ≤ 7
Zulässige Radialkraft (N): 1050
Zulässige Axialkraft (N): 550
Trägheitsmoment (kg·cm²): 0,08
Wirkungsgrad (%): 97
Lebensdauer (h) ≥ 20000
Betriebsumgebungstemperatur (°C): -20 ~ +90
Schmierung: Dauerfettung
Schutzart: IP65
Montageart: In beliebiger Richtung
Geräuschpegel (dB) ≤ 62
.jpg "Nema 34 winkelgetriebe 90 grad, Übersetzung 2:1/3:1/5:1 für NEMA 34 Schrittmotor/80-mm-Servomotor")
.png "Nema 34 winkelgetriebe 90 grad, Übersetzung 2:1/3:1/5:1 für NEMA 34 Schrittmotor/80-mm-Servomotor")
.jpg "Nema 34 winkelgetriebe 90 grad, Übersetzung 2:1/3:1/5:1 für NEMA 34 Schrittmotor/80-mm-Servomotor")
| Physikalische Spezifikation | |
|---|---|
| Durchmesser der Ausgangswelle (mm) | 19 |
| Anzug für Motor | Nema 34 Schrittmotor / 80 mm Servomotor |
| Eingangswellendurchmesser (mm) | 8 / 14 / 19 |
| Wellentyp | Doppellochausgang / Doppelwellenausgang / Einloch-Ausgang / Einwellenausgang |
| Untersetzung | 2:1 / 3:1 / 5:1 |
| Getriebeart | Winkelgetriebe 90 grad |
| Gewicht (g) | 6000 |
| Produkttyp | Getriebe |
| Schutzart | IP65 |
| Verdrehspiel im Leerlauf | ≤7' |
-
