CNC-Steuerungen DDCS V3.1 3-Achsen / 4-Achsen Elektronische numerische Standalone-Steuerung

CNC-Steuerungen DDCS V3.1 3-Achsen / 4-Achsen Elektronische numerische Standalone-Steuerung

Merkmale:
16 optisch isolierte digitale Eingänge und 3 optisch isolierte digitale Ausgänge.
Verbesserter Interpolationsalgorithmus, unterstützt Soft-Interpolation.
0–10 V analoge Spindelsteuerung, konfigurierbar als PWM-Ausgang.
Unterstützt die Steuerung von 3 bis 4 Motorachsen, differentieller Impuls- und Richtungsausgang, max. 500 kHz pro Achse.
ARM9-Hauptchip und FPGA-Kernalgorithmus.
5-Zoll-TFT-Bildschirm (480×272), 17 Tasten.
24 V DC-Stromversorgungseingang, mindestens 0,5 A für Controller und I/O.
I/O-Ports intern versorgt, keine externe I/O-Stromversorgung erforderlich.
USB-Stick unterstützt G-Code-Dateien ohne Größenbeschränkung.
Unterstützt Standard-MPG.
Handbetriebsmodus für jede Achse verfügbar (kontinuierlich, Schritt, benutzerdefinierte Distanz).
Unterstützt schnelle Positionsspezifizierung.
Datenerhalt nach Stromausfall (automatische Speicherung).
Spiel- und Werkzeugkompensation.

Controller-Funktionen:
Unterstützt Soft-Interpolation und Achsen-Handbetrieb mit definierter Distanz.
USB-Dateieingabe für G-Code ohne Größenbeschränkung.
Schnell-Positionsauswahlfunktion.
Daten werden nach Stromausfall automatisch gespeichert.
Spiel- und Werkzeugkompensationsfunktionen.
Kompatibel mit FANUC- und Standard-G-Code-Formaten.

Controller-Parameter:
Maximale Impulsrate pro Achse: 500 kHz.
Hauptsteuerchip: ARM9.
Kernalgorithmus-Chip: FPGA.

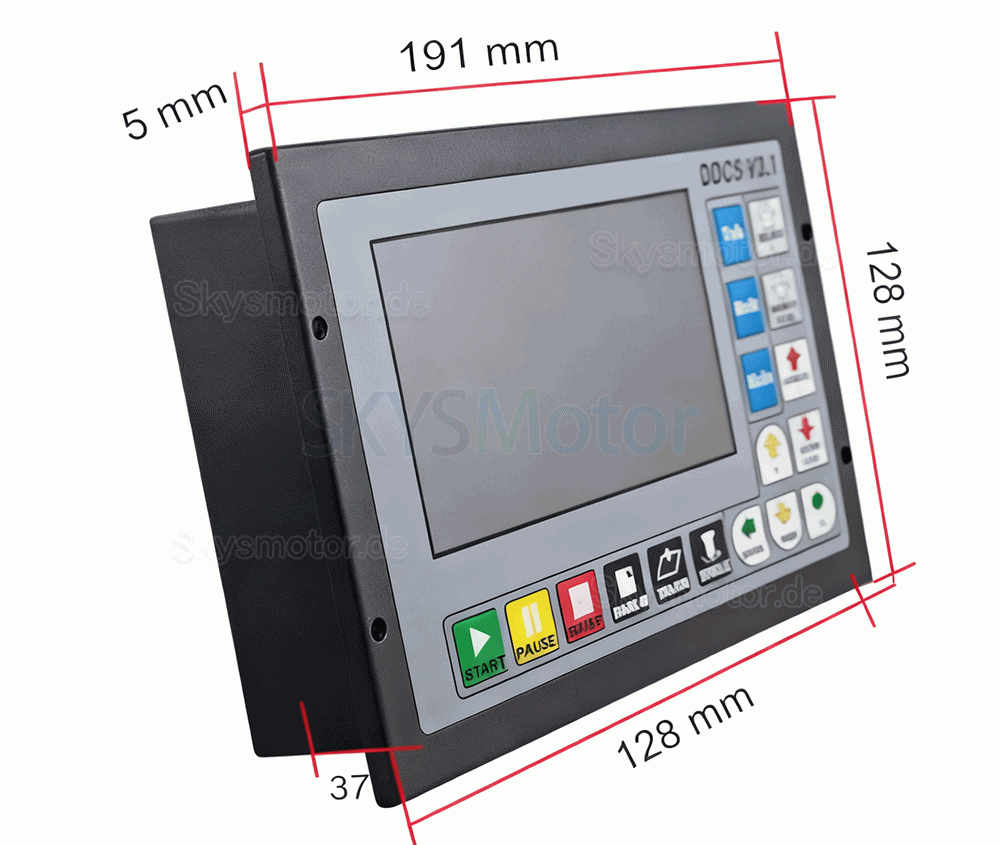

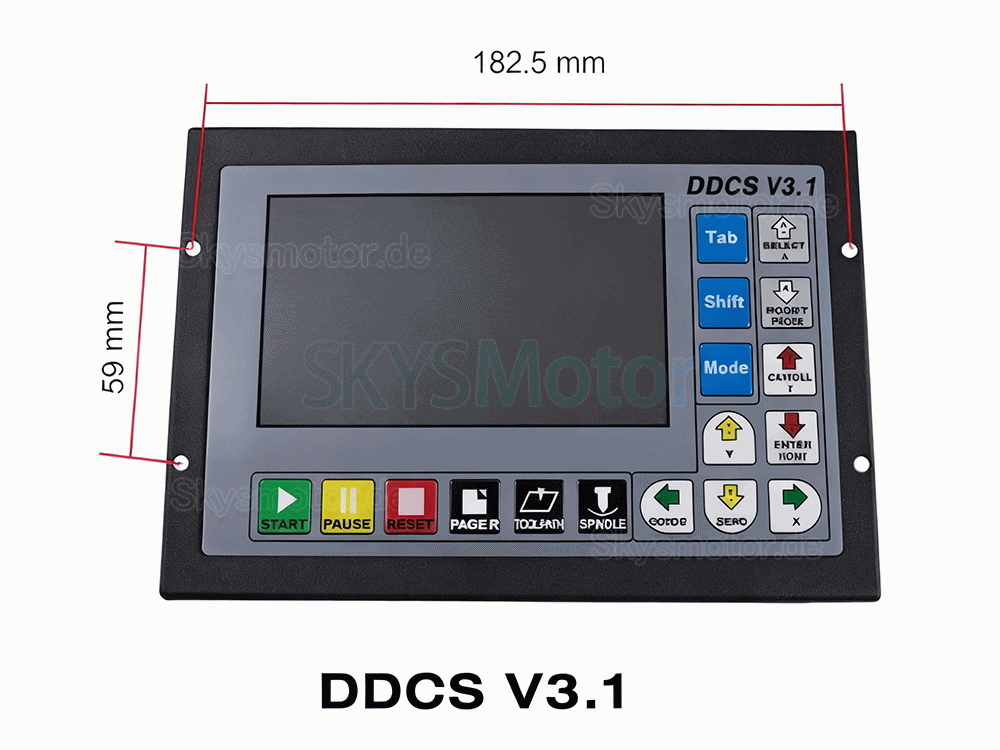

Display: 5-Zoll-TFT, 480 × 272.
Bedientasten: 17.
Stromversorgungseingang: 24 V DC, Mindeststrom 0,5 A.
G-Code-Eingabe: Über USB-Stick.
MPG-Anschluss: Kompatibel mit gängigen MPG-Modellen.
Interner Speicher: 1 GB.

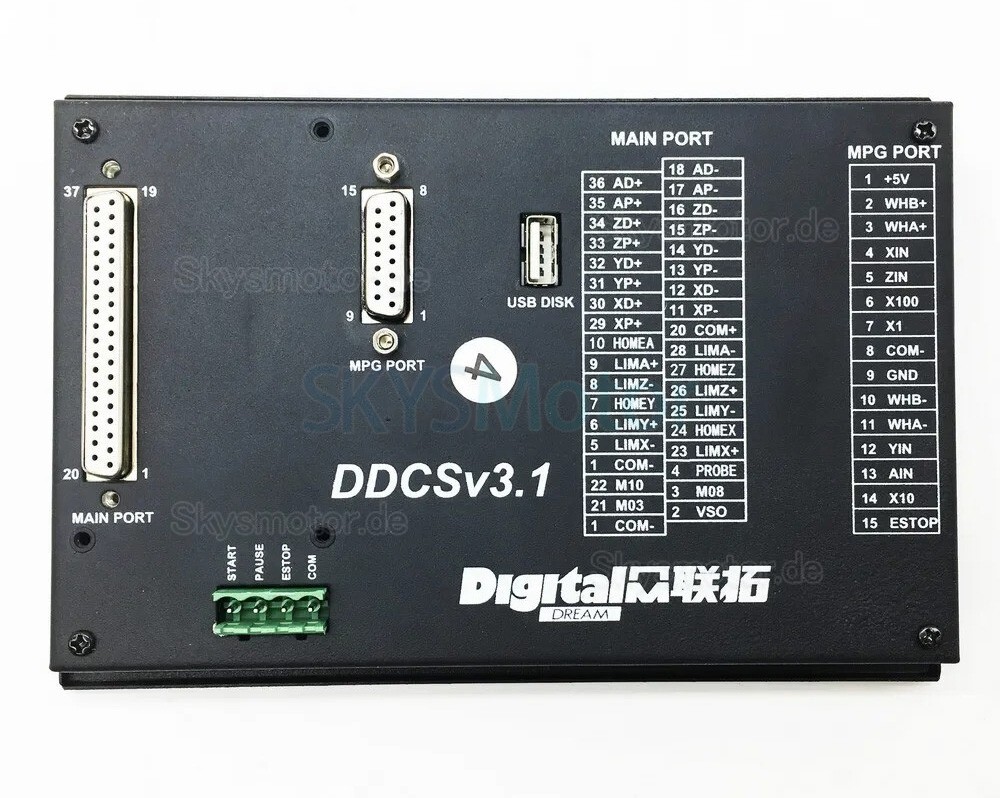

Eingangsschnittstelle: 16-kanalige optisch isolierte digitale Eingänge.
Ausgangsschnittstelle: 3-kanalige optisch isolierte digitale Ausgänge.
Analoge Spindelsteuerung: 0–10 V (kann als PWM-Ausgang konfiguriert werden).
Endschalter: NPN.

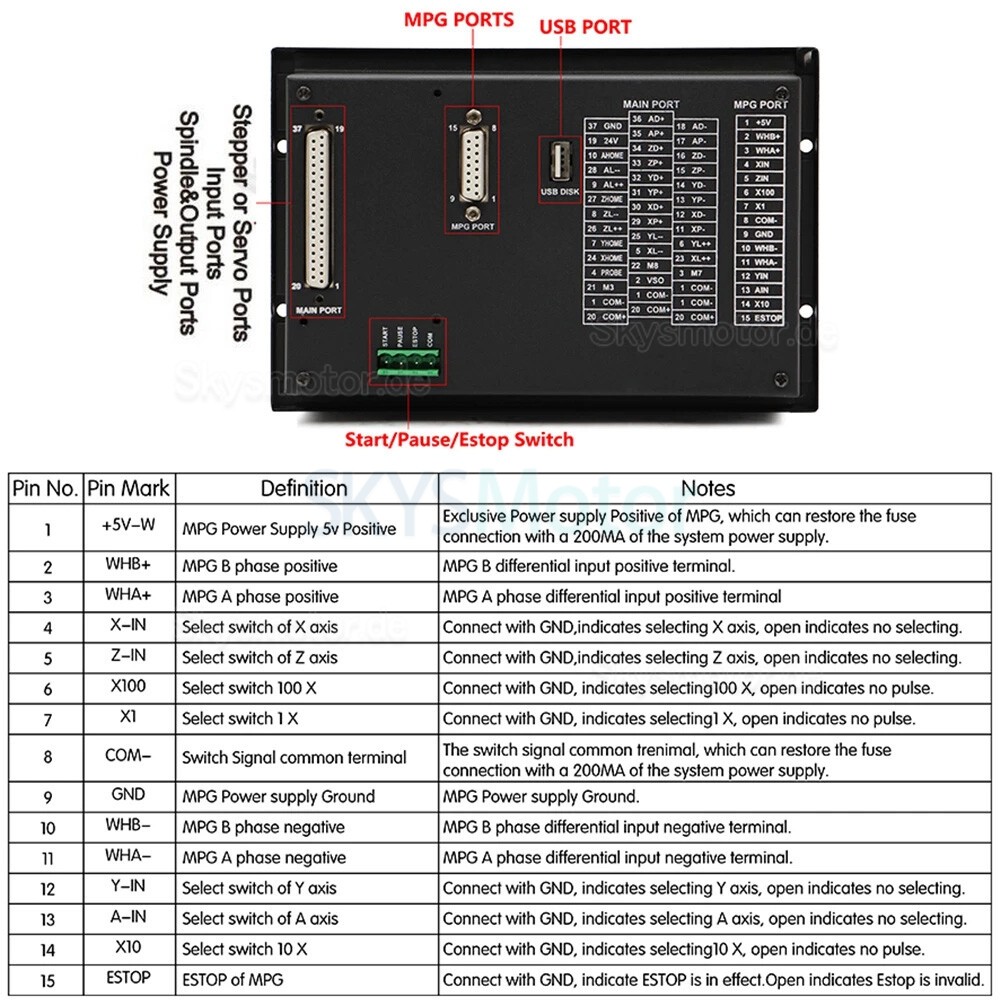

MPG-Spezifikation:
X1 / X10 / X100 Schritt-Schalter.
Achsenauswahl (X, Y, Z, 4.).
LED-Anzeige.
Not-Stopp-Taste.
Metallgehäuse.
6-Fuß (ca. 1,8 m) verlängerbare abgeschirmte Leitung.
Magnetfuß zur Montage auf Metalloberfläche.
Stromversorgung: 5 V DC, 150 mA.
Phasenausgang: A, /A, B, /B (TTL, ± 20 mA Treiberfähigkeit).
Kompatible CNC-Systeme: Taiwan Pou Yuen M600/M500/M520i/T300 Serie, Higerman, HANUC, GSK, Open NC, KND, Siemens, NUM, Spanien FAGOR (8055i) und andere.
Die Verkabelung ist für Standard-CNC-Systemverbindungen ausgelegt.

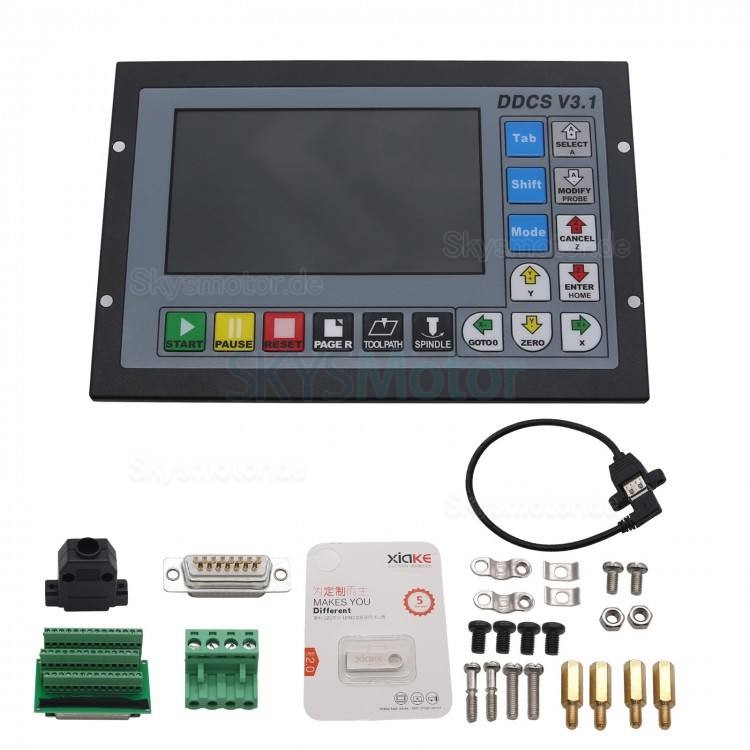

Lieferumfang:

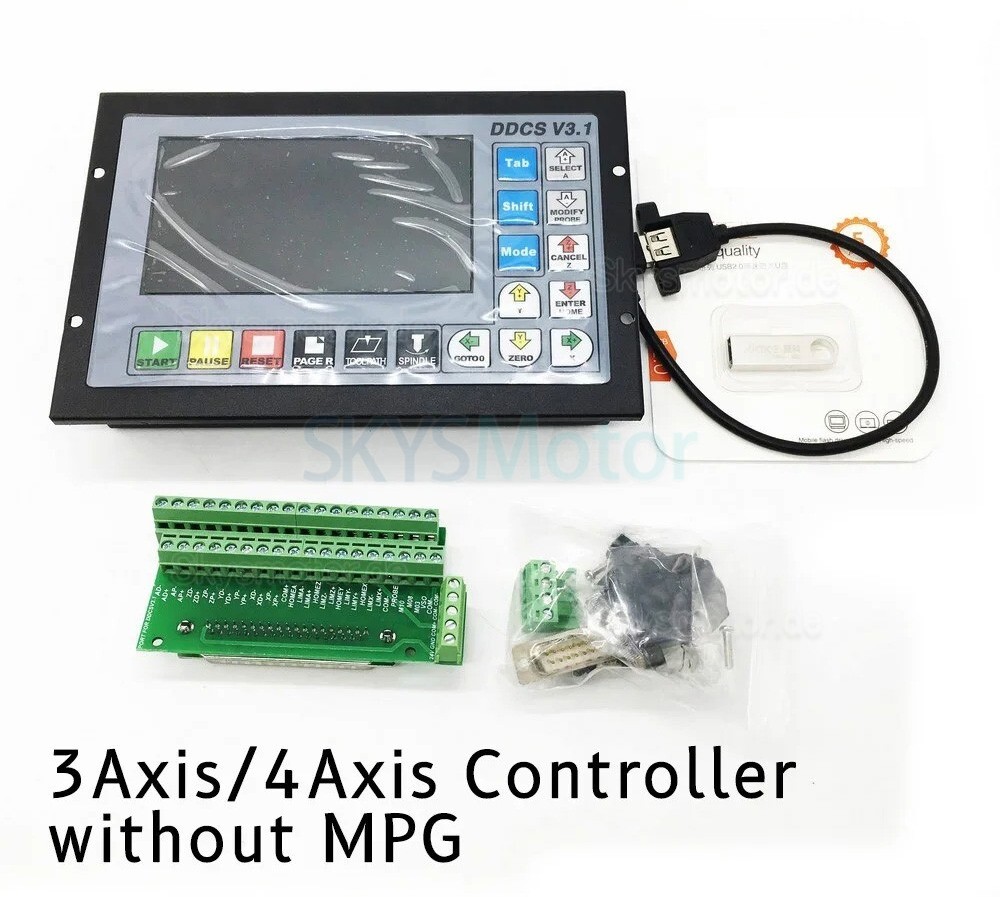

① 3-Achsen Controller:
1 × 3-Achsen CNC Offline-Bewegungssteuerung
1 × 4 GB USB-Stick
1 × USB-Verlängerungskabel & Zubehör
1 × Montageschraubensatz

② 4-Achsen Controller:
1 × 4-Achsen CNC Offline-Bewegungssteuerung
1 × 4 GB USB-Stick
1 × USB-Verlängerungskabel & Zubehör
1 × Montageschraubensatz

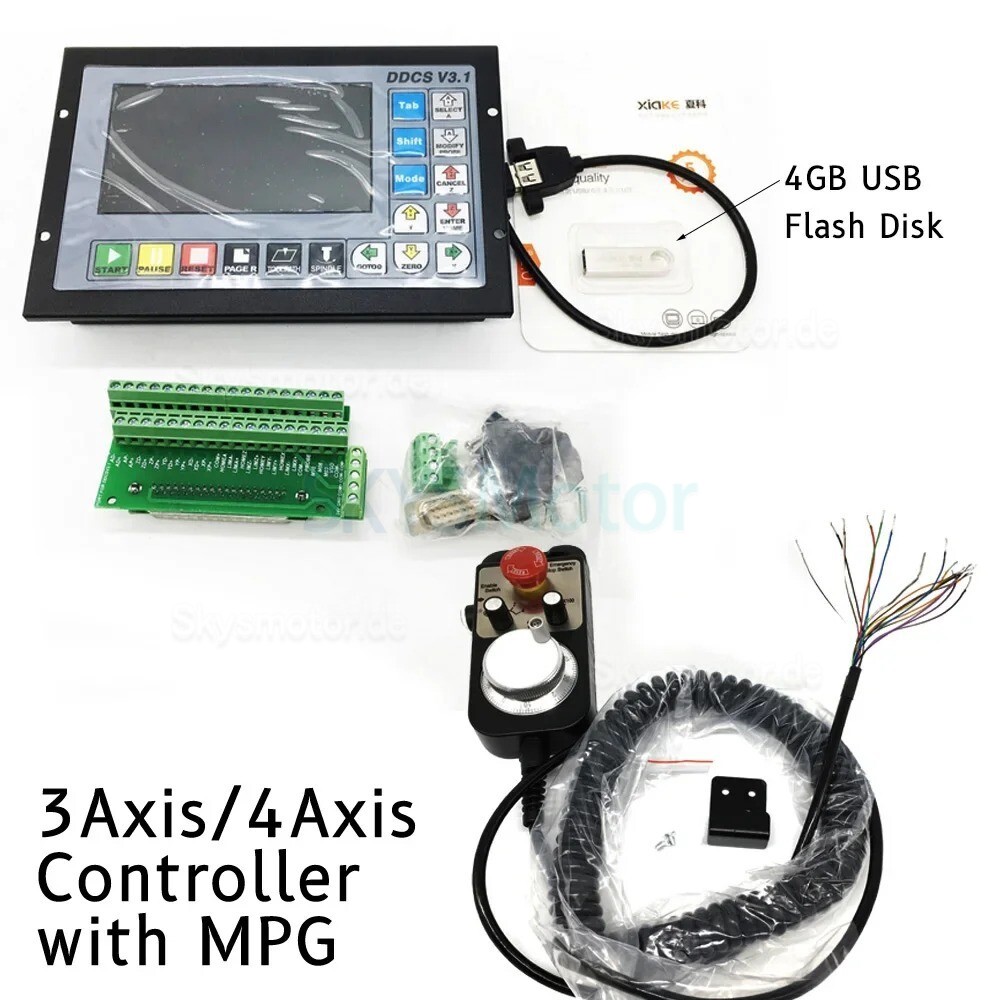

③ 3-Achsen mit MPG:
1 × 3-Achsen CNC Offline-Bewegungssteuerung
1 × MPG-Handrad mit Not-Stopp
1 × 4 GB USB-Stick
1 × USB-Verlängerungskabel & Zubehör
1 × Montageschraubensatz

④ 4-Achsen mit MPG:
1 × 4-Achsen CNC Offline-Bewegungssteuerung
1 × MPG-Handrad mit Not-Stopp
1 × 4 GB USB-Stick
1 × USB-Verlängerungskabel & Zubehör
1 × Montageschraubensatz

Für die englische Bedienungsanleitung kontaktieren Sie bitte den Verkäufer.
