CNC-Steuerungen DDCS V4.1 3-Achsen/4-Achsen Standalone Offline Controller USB-CNC-Controller-Schnittstelle

CNC-Steuerungen DDCS V4.1 3-Achsen/4-Achsen Standalone Offline Controller USB-CNC-Controller-Schnittstelle

Modelle:
3-Achsen Bewegungssteuerung
4-Achsen Bewegungssteuerung
3-Achsen Controller mit Handrad (Manueller Impulsgeber) DDMPG
4-Achsen Controller mit Handrad (Manueller Impulsgeber) DDMPG

Beschreibung:
Der DDCS V4.1 3-4-Achsen Bewegungscontroller ist für Schritt- und Servosysteme konzipiert. Er basiert auf der DDCS V3.1 mit Aktualisierungen in Software und Hardware.
Der Controller verwendet eine ARM + FPGA Architektur. Der ARM-Prozessor verwaltet die Schnittstelle und die G-Code-Interpretation, während der FPGA Bewegungsalgorithmen ausführt und Steuerimpulse erzeugt. Das System läuft auf einer Linux-basierten Plattform.
Der DDCS V4.1 zeichnet sich durch ein kompaktes Layout mit 17 Komposittasten aus, die sowohl als Steuer- als auch als Zifferntasten fungieren. Er unterstützt einen standardmäßigen, Fanuc-kompatiblen G-Code-Satz. Das Gerät kann mit vier Verriegelungshaken in ein Schaltschrankgehäuse eingebaut werden.

Spezifikationen:
Frontplattenmaße: 237 mm × 153,7 mm × 5,2 mm
Hauptgehäuse: 237 mm × 153,7 mm × 48,2 mm
Einbauausschnitt: 228,5 mm × 83,7 mm

Merkmale:

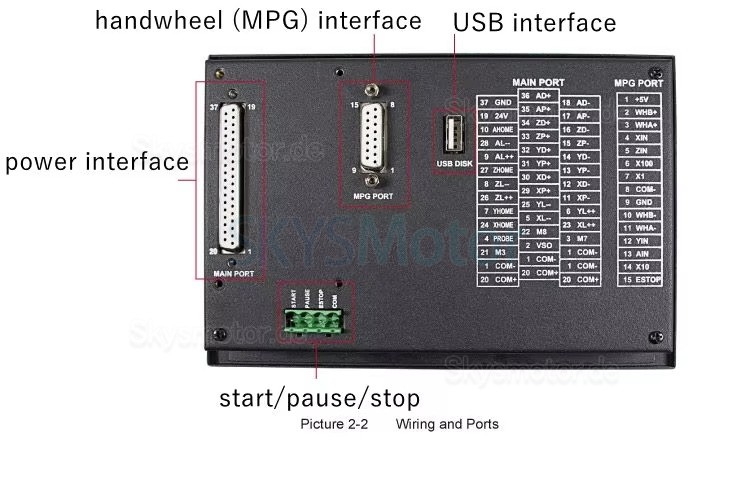

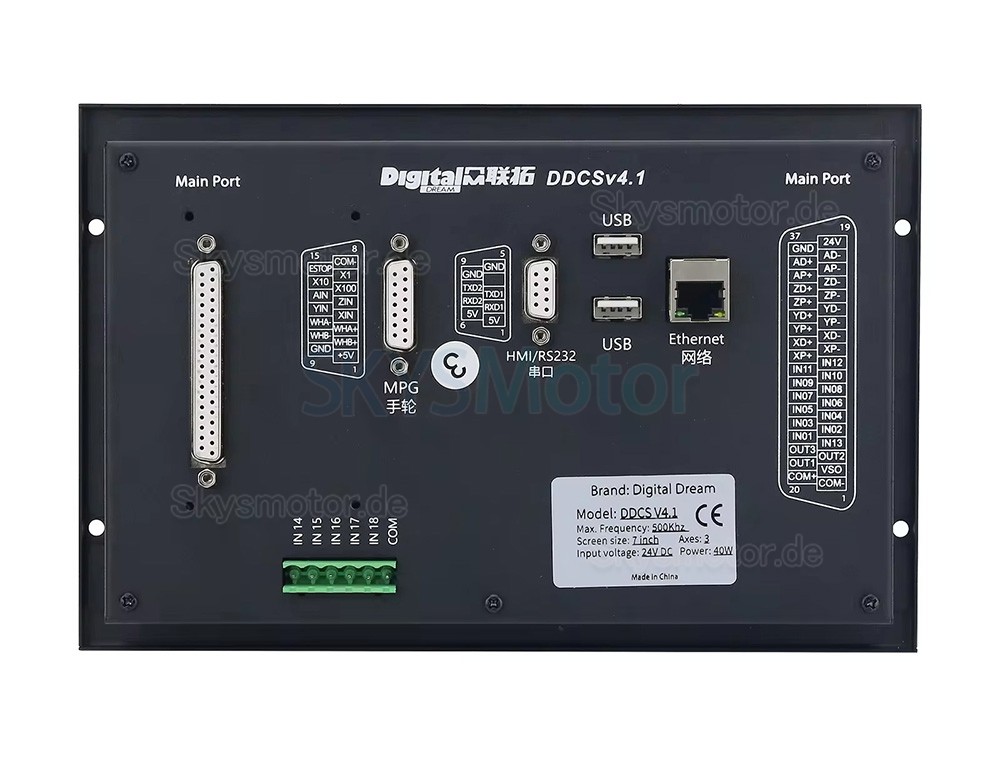

18 optisch isolierte digitale Eingänge, 3 optisch isolierte digitale Ausgänge.
Spindelkonfiguration: Analog (0–10 V) oder Servospindel.
Unterstützt 3–4-Achsen-Motorsteuerung mit Differential- oder Doppelimpulsmodus, bis zu 500 kHz pro Achse.
2–4-Achsen-Linearinterpolation, beliebige 2-Achsen-Zirkularinterpolation.
ARM9-Steuerchip und FPGA-Algorithmen-Chip.

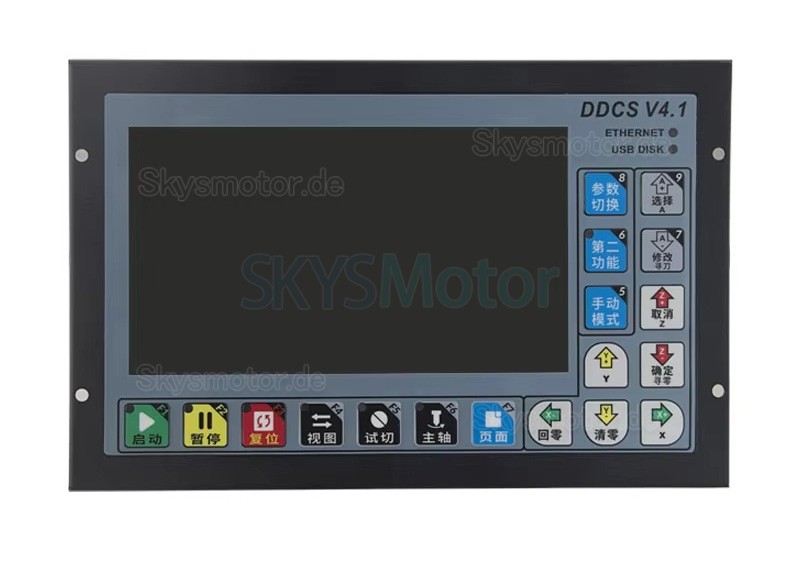

7-Zoll-TFT-Display, 1024 × 600 Pixel, 17 Bedientasten.
Controller-Stromversorgung: 24 VDC, mindestens 0,5 A.
I/O-Stromversorgung: 24 VDC, mindestens 0,5 A (beide für den Betrieb erforderlich).
USB-Stick für G-Code-Eingabe; unterstützt Ethernet-Dateiübertragung; keine Dateigrößenbeschränkung.
Unterstützt gängige CAD/CAM-Software: ArtCAM, MasterCAM, ProE, JDSoft SurfMill, Aspire, Fusion 360.
Unterstützt Standard-MPG (Handrad).
Unterstützt "Probe schneiden" (handradgeführt) und Handbetriebsfunktion (kontinuierlich, Schritt oder definierte Distanz).
Unterstützt Float Probe, Fixed Probe, Vertex Probe und Werkzeuglängenmessung.
Unterstützt schnelle Positionierung zu einer angegebenen oder nächstgelegenen Zeile.
Unterstützt Array-Bearbeitung, Reihenbearbeitung, Planfräsen und Zylinderfräsen.
Unterstützt XYZA-Achsen-Offset-Konfiguration.
Unterstützt Pause, Stromausfallwiederherstellung und Fortsetzung vom Unterbrechungspunkt.
Unterstützt mehrere Arbeitsnullpunkte.
Unterstützt X/Y-Achsen-Mittelpunktfindung.
Simulationsfunktion ermöglicht Einstellung der Vorschub-Override und Bahnprüfung während der Vorschau.
Unterstützt Dual-Motor-Konfiguration für Portalmaschinen (Slave X/Y/Z).
Englische und chinesische Benutzeroberfläche; unterstützt internationale Zeichencodierung für weitere Sprachen.

Unterstützt NPN-Endschalter.
Vier Benutzerzugriffsebenen: Besucher, Bediener, Administrator und Super-Administrator.

Neue Funktionen im Vergleich zur DDCS V3.1:
Hinzugefügt: USB-Anschluss und EtherCAT-Schnittstelle.
Hinzugefügt: Servospindel-Option.
Hinzugefügt: Slave X, Y oder Z für Portalmaschinen-Konfiguration.
Hinzugefügt: Polarkoordinaten- und Rotationsprogrammierbefehle sowie Radiuskompensationsbefehle.
Aktualisierter Bewegungsalgorithmus für verbesserte Bahngenauigkeit bei langen G-Code-Programmen.
Unterstützt schnelle Aktivierung von "Start bei angegebener Zeile" und "Start vom nächstgelegenen Punkt".
Verbesserte Simulation mit einstellbarer Vorschub-Override und Wiederaufnahmefähigkeit.
Hinzugefügt: Treiber-Alarmeingänge mit konfigurierbarer Pin-Belegung.
Hinzugefügt: Zyklus-Encoder für unbegrenzte A-Achsen-Rotation.
Hinzugefügt: Analyse-Eingabeaufforderungsfenster.
Hinzugefügt: Sanftstopp-Parameter für Not-Stopp, um die Belastung zu reduzieren und Positionsabweichungen zu verhindern.
FPGA verwendet 32-Bit-Geschwindigkeitsgenerator, unterstützt höhere Geschwindigkeits- und Beschleunigungsauflösung.

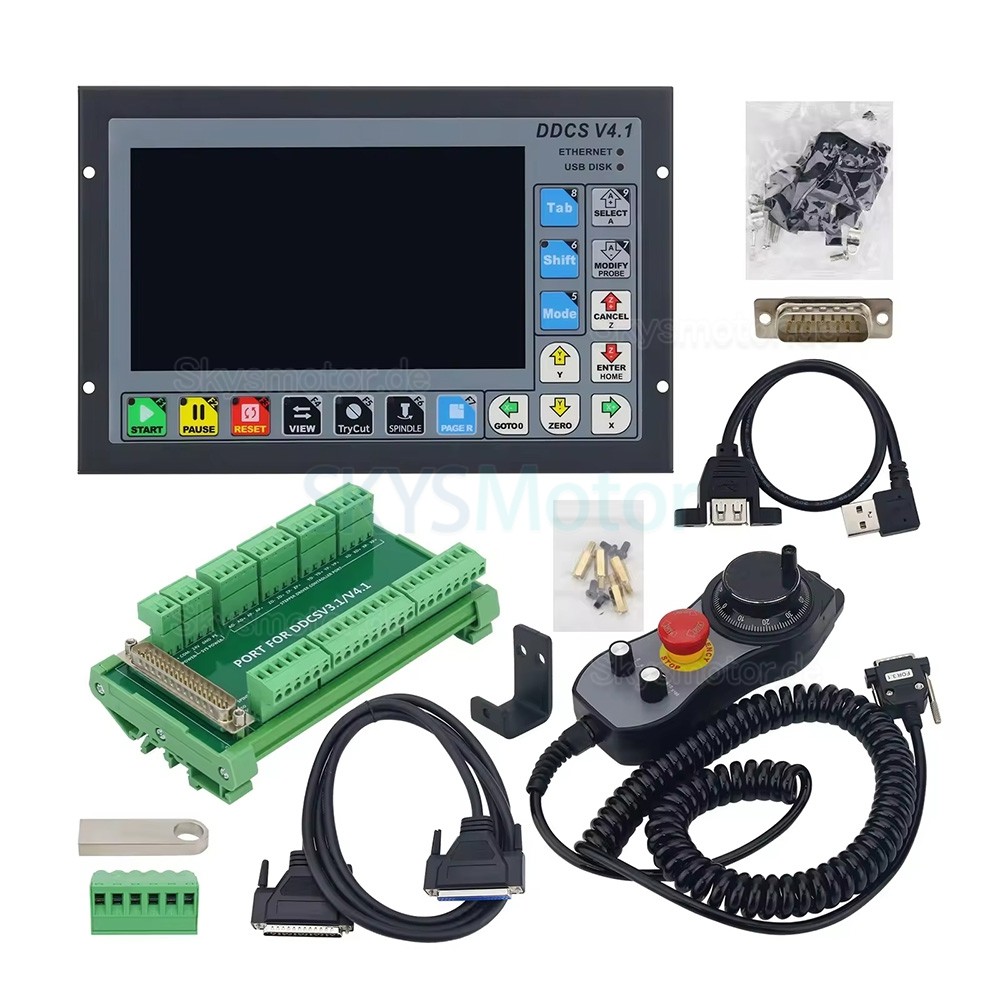

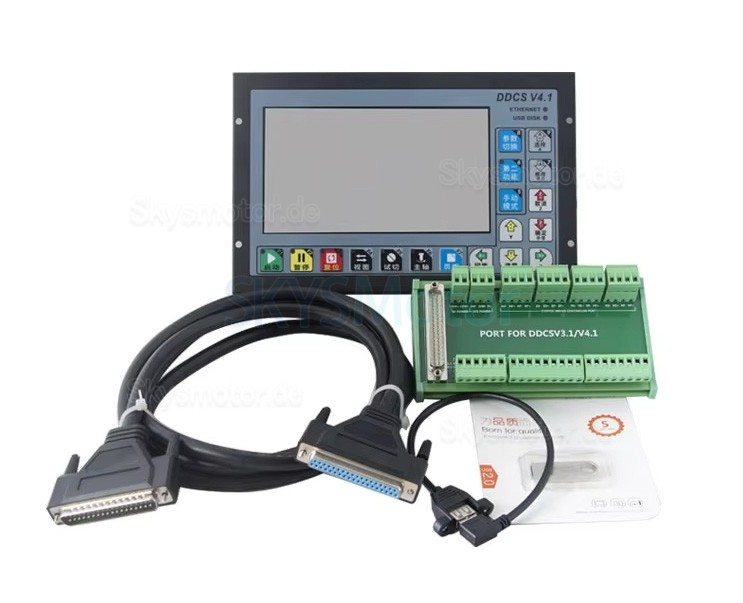

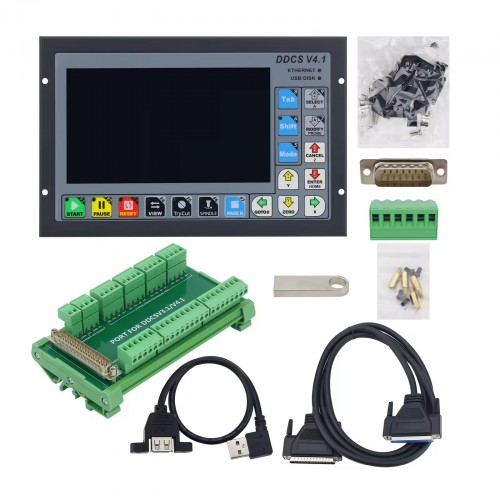

Lieferumfang:
1 × DDCS V4.1 3-Achsen oder 4-Achsen Controller

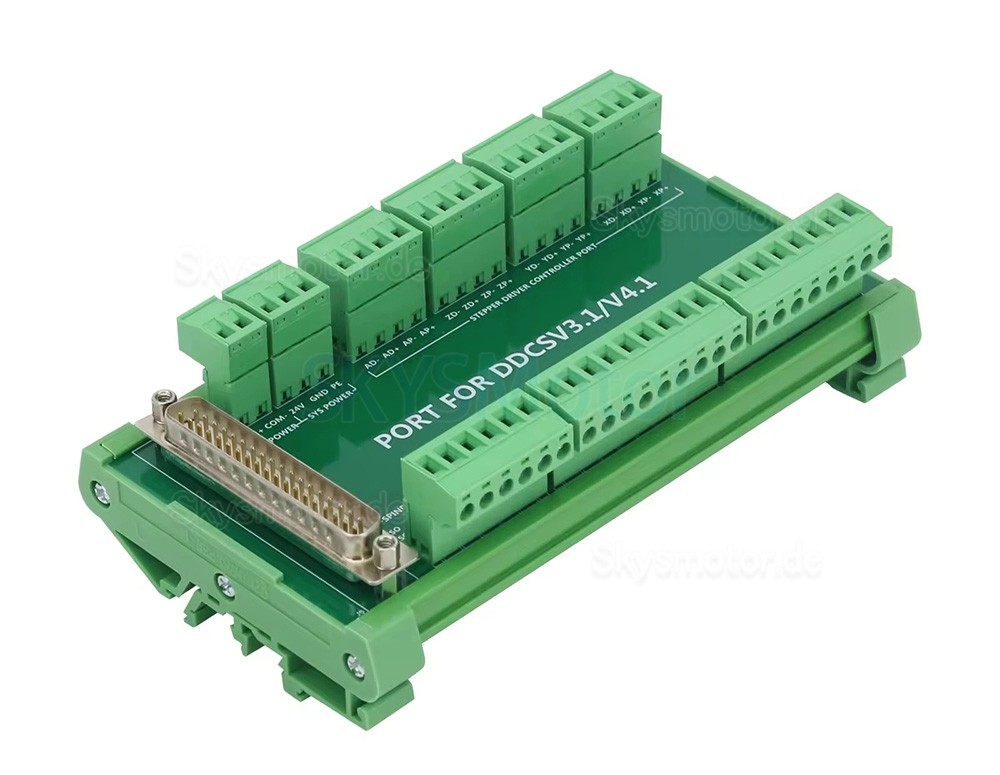

1 × DB37-Kabel (vom Controller zur Verdrahtungsplatine)
1 × DB15-Handrad-Schnittstellenkabel
1 × 50 cm USB-Verlängerungskabel
1 × USB-Stick
1 × Satz Montageschrauben

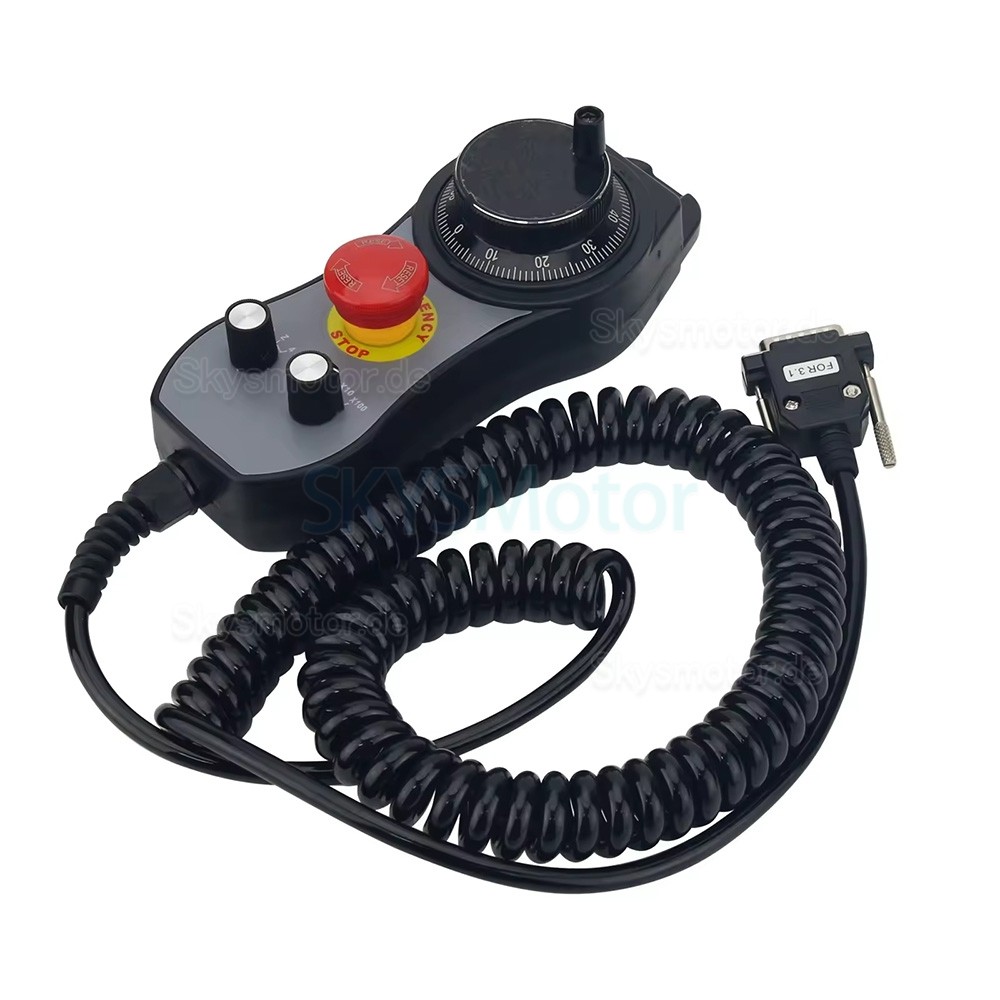

CNC Controller with Manual Pulse Generator DDMPG:
