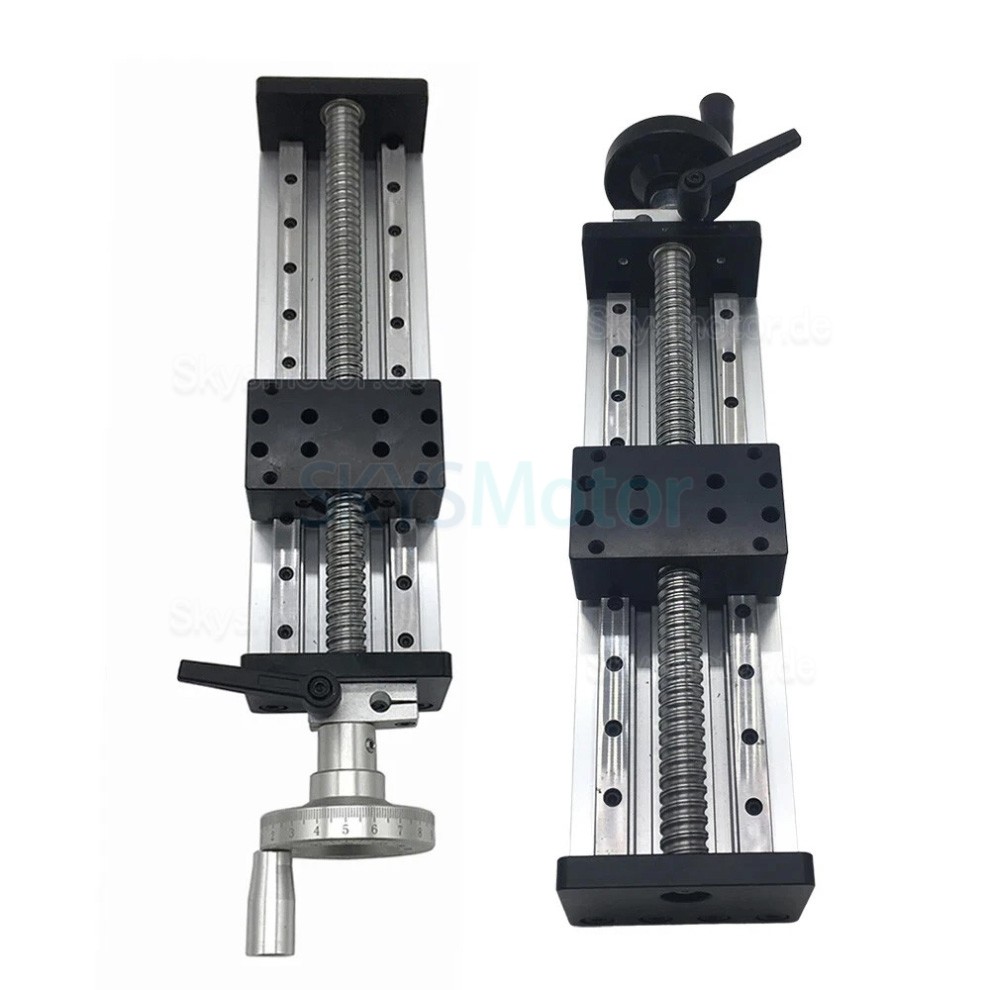

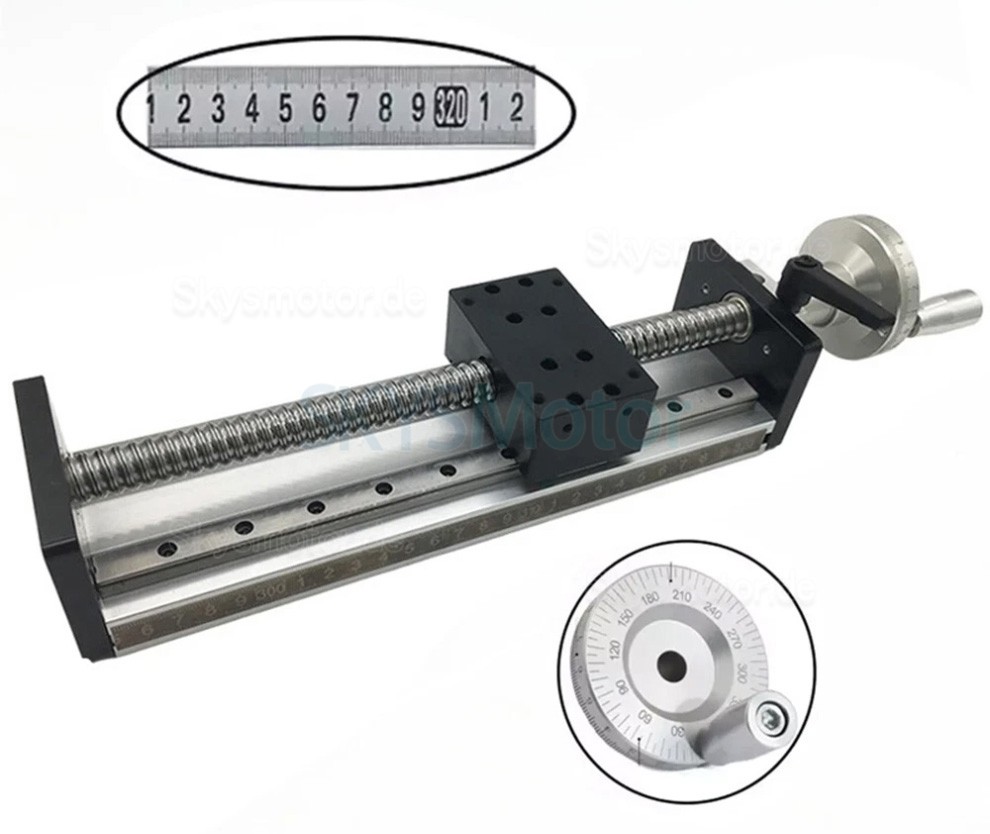

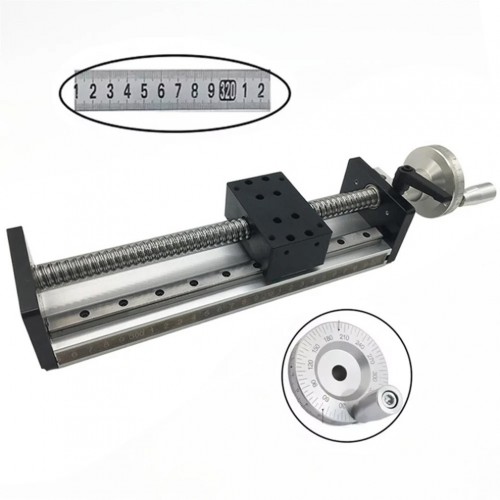

Manueller Lineartisch SXG5080 Manueller Kugelgewindetrieb mit Doppelführung und Handrad
Manueller Lineartisch SXG5080 Manueller Kugelgewindetrieb mit Doppelführung und Handrad
Merkmale:
Unterstützt bis zu 60 kg (horizontal) und 30 kg (vertikal).
Verstellbarer Hubbereich von 100 mm bis 300 mm.
Die Grundplatte besteht aus Aluminiumlegierung, die Hauptkomponenten sind aus Kohlenstoffstahl und Wälzlagerstahl gefertigt.

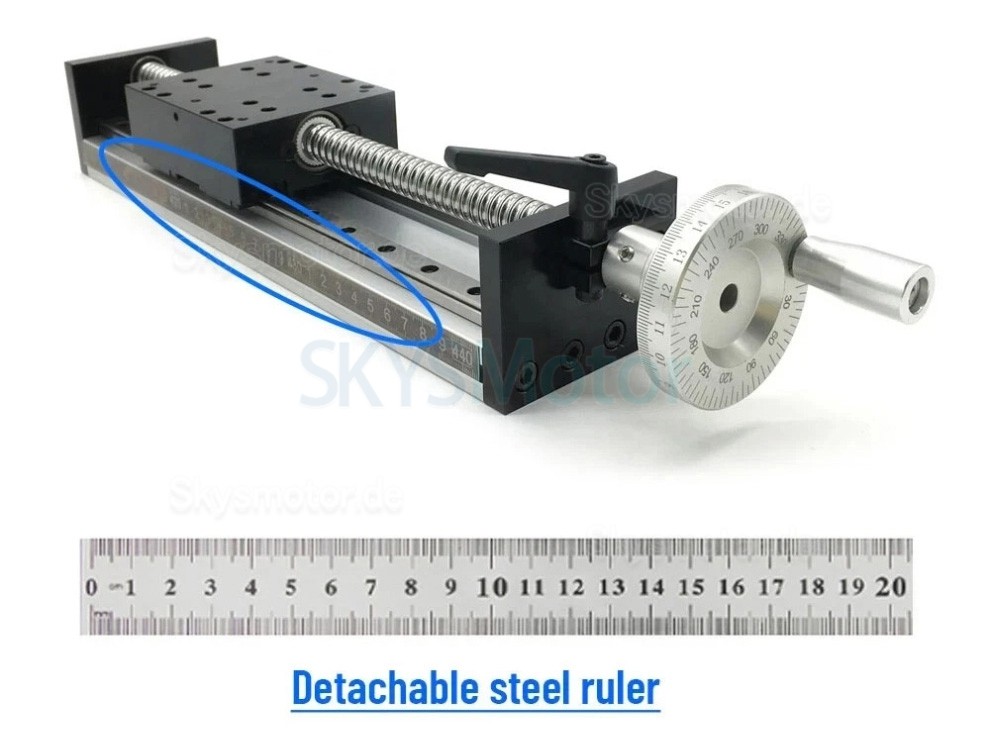

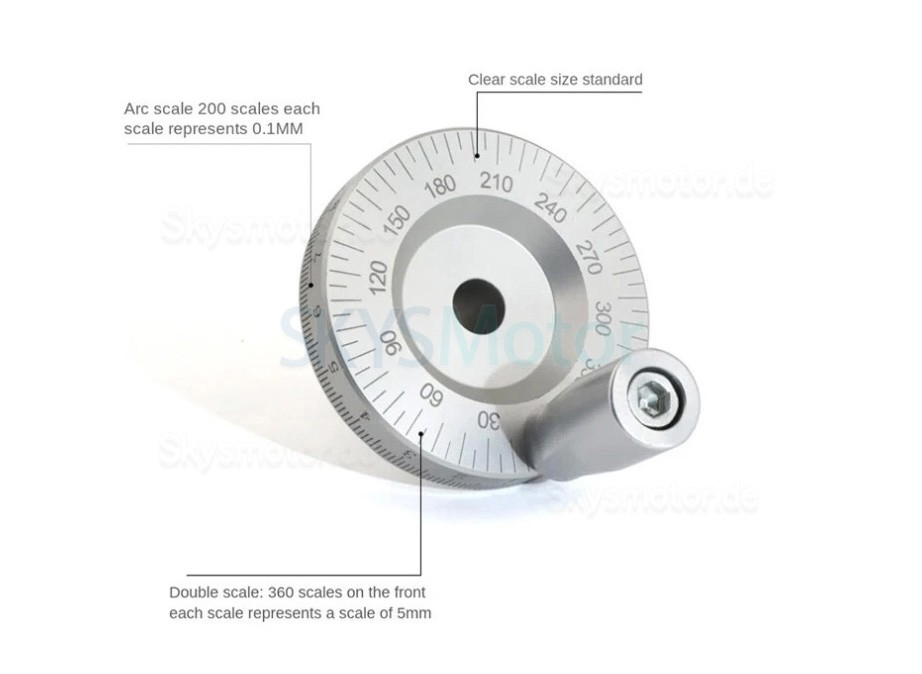

Manuelle Einstellung: Enthält ein Handrad zur manuellen Positionierung mit einer Genauigkeit von ±0,02 mm.

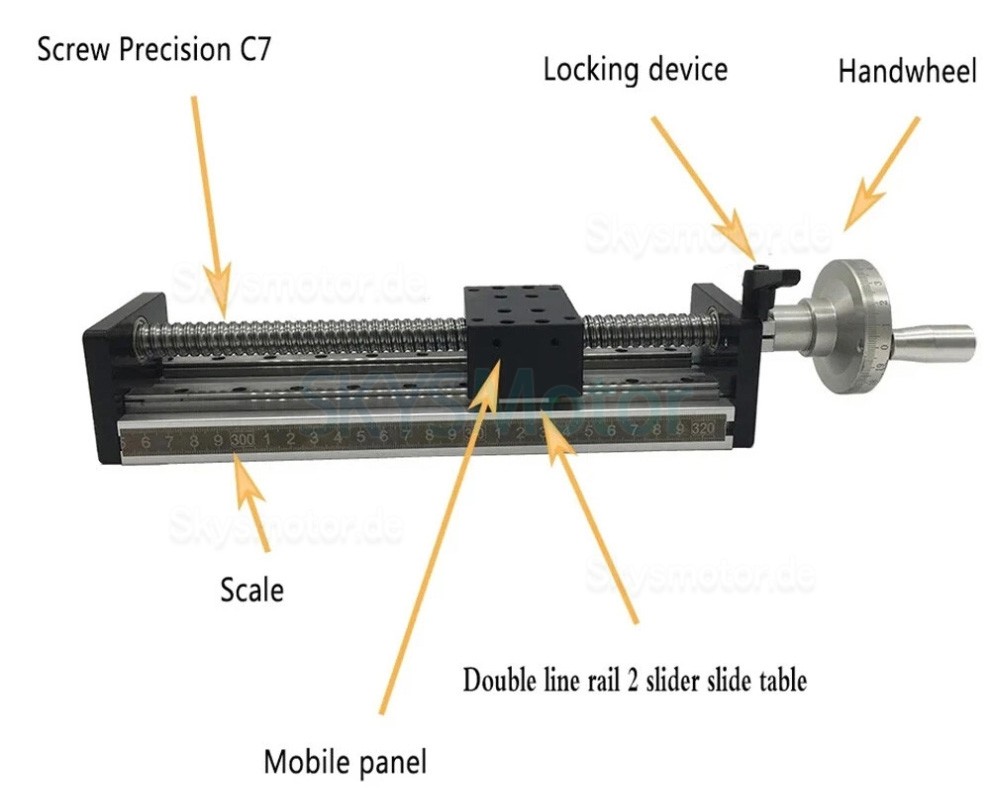

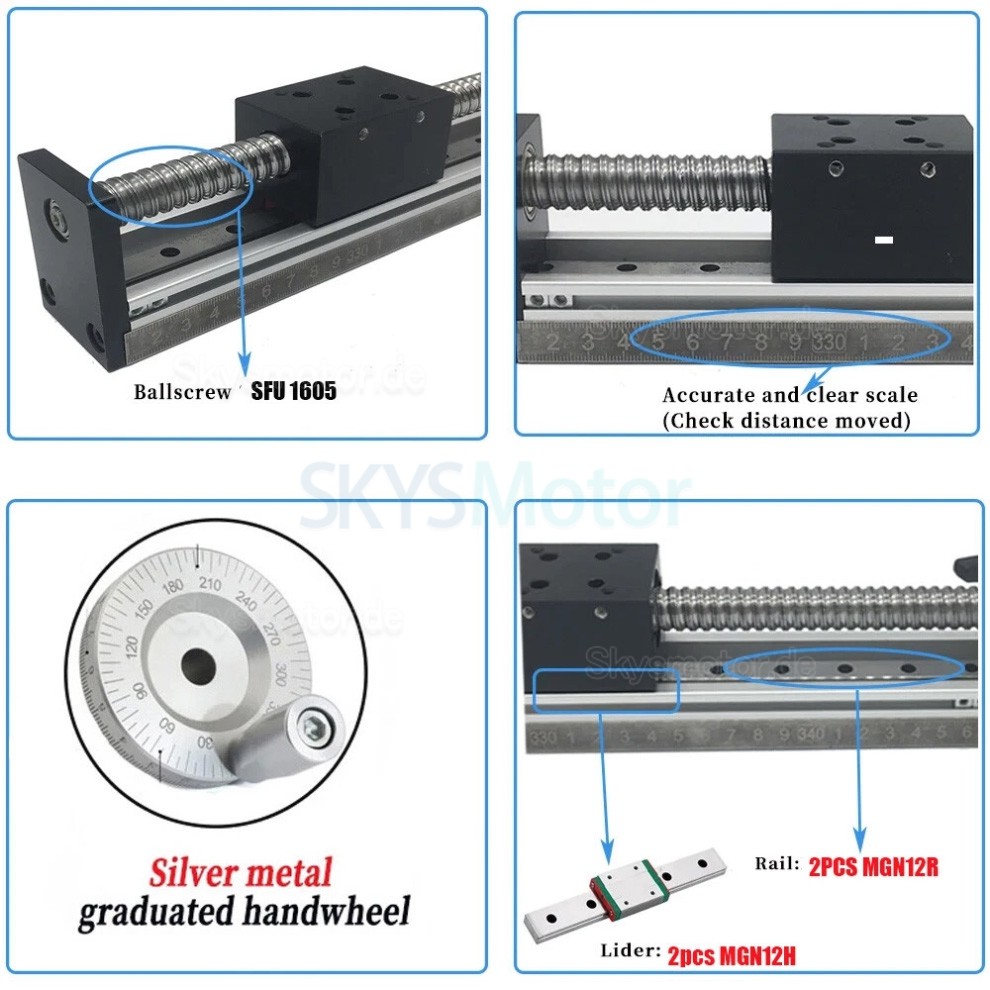

Ausgestattet mit einer Kugelgewindespindel der Güteklasse C7 (SFU1605, 16 mm Durchmesser, 5 mm Steigung) und MGN12H/MGN12R Linearschienen; Wiederholpositioniergenauigkeit beträgt 0,02–0,03 mm.

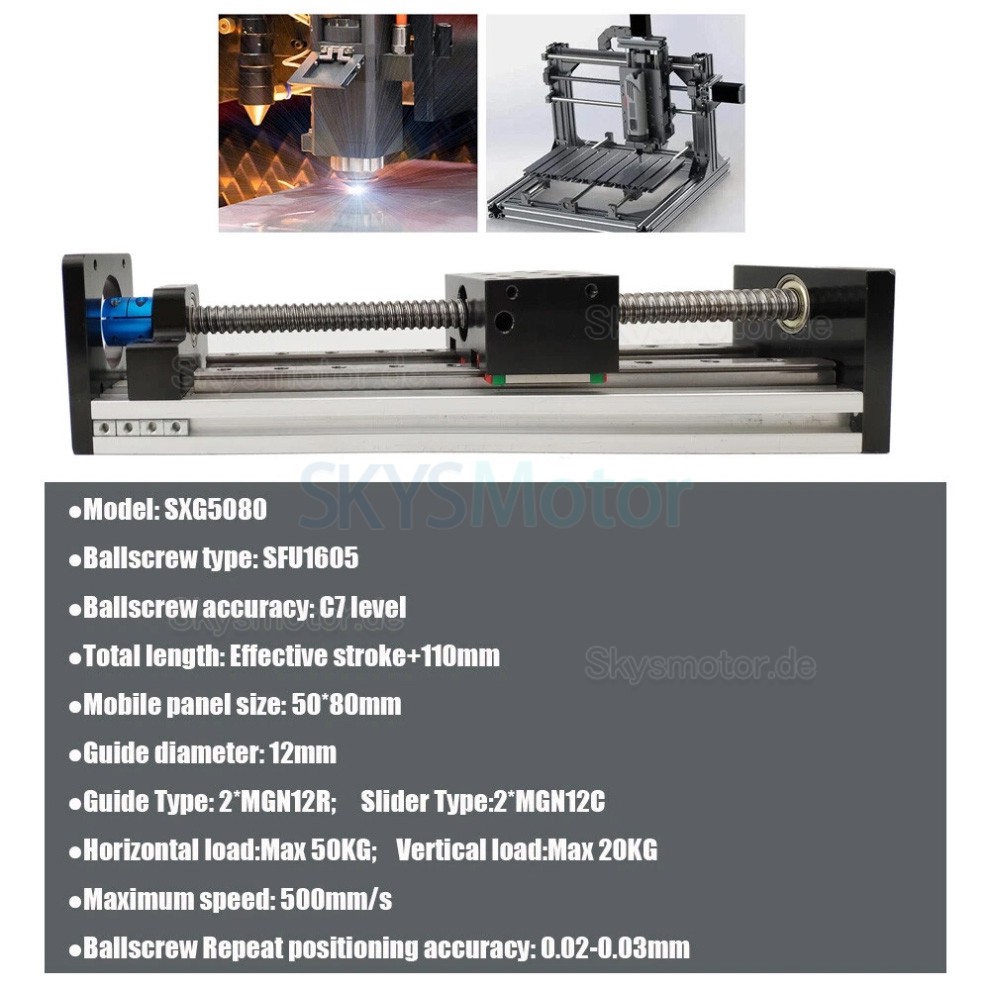

Spezifikation:
Modell: SXG5080 (Tisch 50*80 mm)
Kugelgewindespindeltyp: SFU1605 (Spindeldurchmesser 16 mm, Steigung 5 mm, bei einer Umdrehung der Spindel bewegt sich die Platte 5 mm)
Genauigkeit der Kugelgewindespindel: C7-Stufe
Effektiver Hub: 100 mm - 300 mm (wahlweise)
Gesamtlänge: Effektiver Hub + 110 mm (für Tisch 50*80 mm)
Abmessungen der beweglichen Platte: 50 * 80 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 * MGN12R

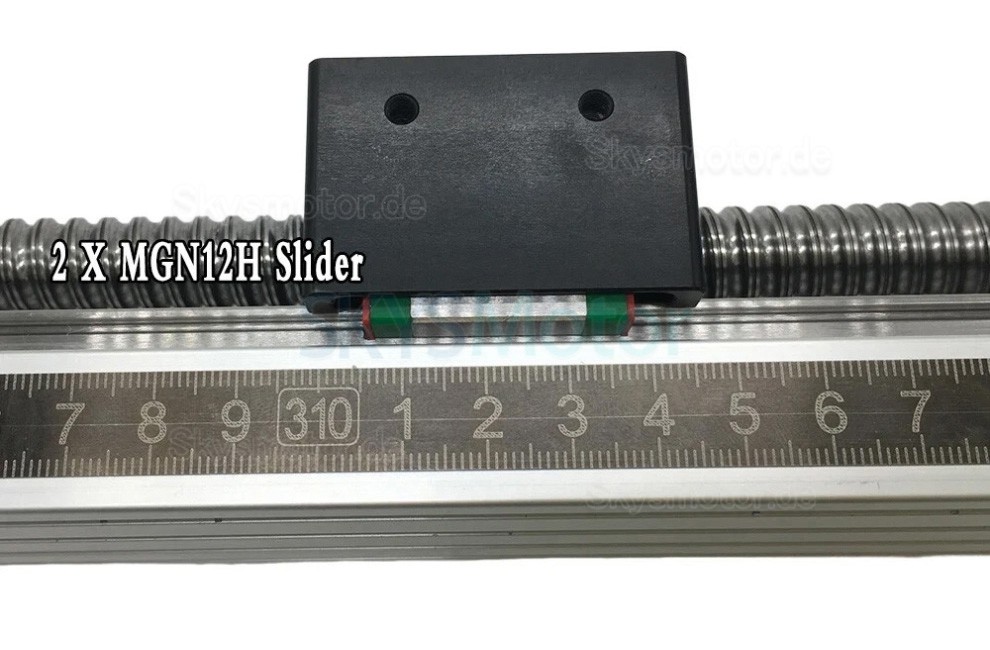

Schlittentyp: 2 * MGN12H (für Tisch 50*80 mm)
Horizontale Last: max. 60 kg / 132,28 lb (für Tisch 50*80 mm)
Vertikale Last: max. 30 kg / 66,14 lb (für Tisch 50*80 mm)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit der Kugelgewindespindel: 0,02-0,03 mm
Material von Kugelgewindespindel und Linearschiene: Kohlenstoffstahl und Wälzlagerstahl
Material der Grundplatte: Aluminiumlegierung
Lieferumfang:
1 × Lineartisch mit manuellem Handrad

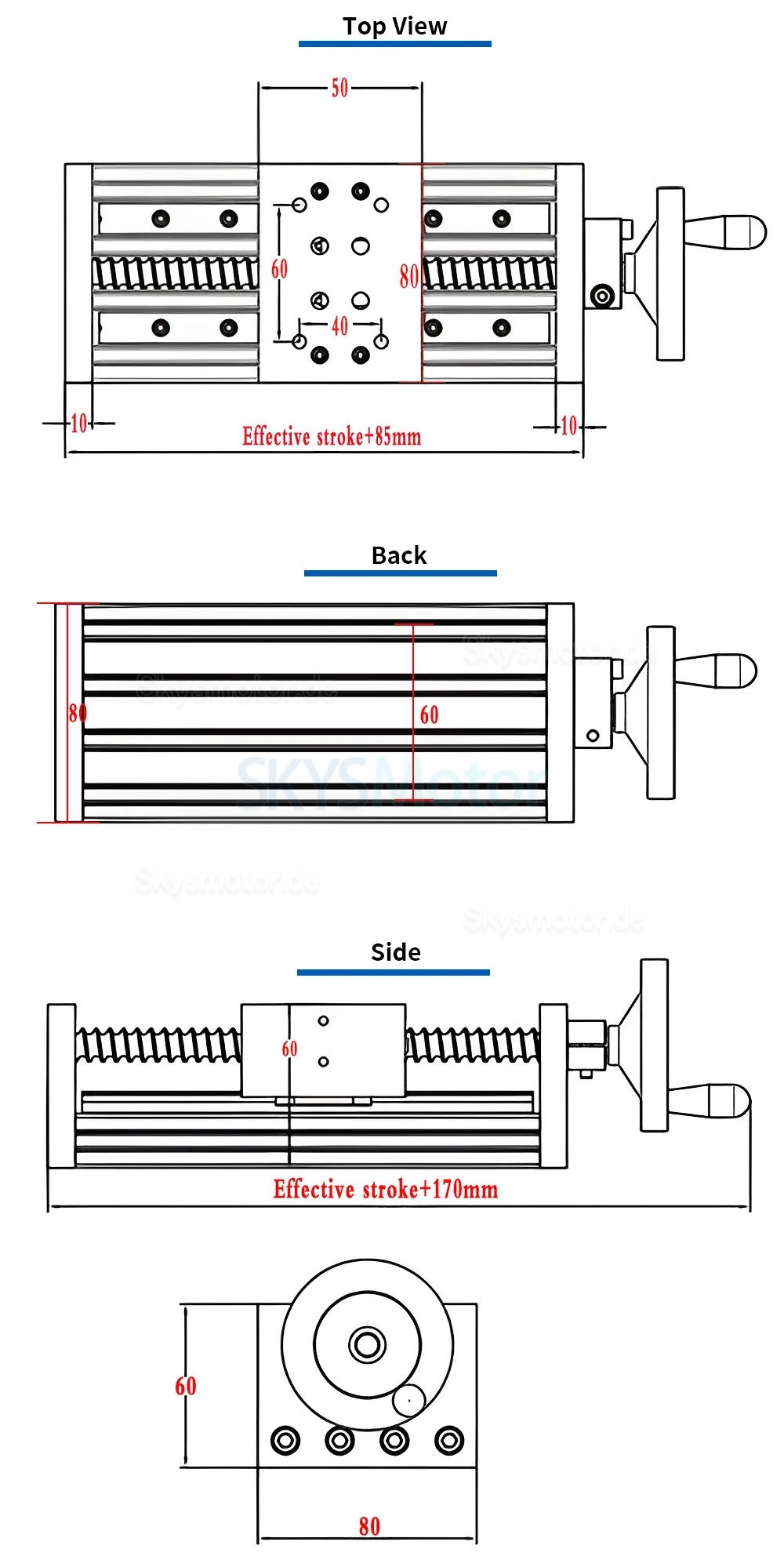

Drawings:
