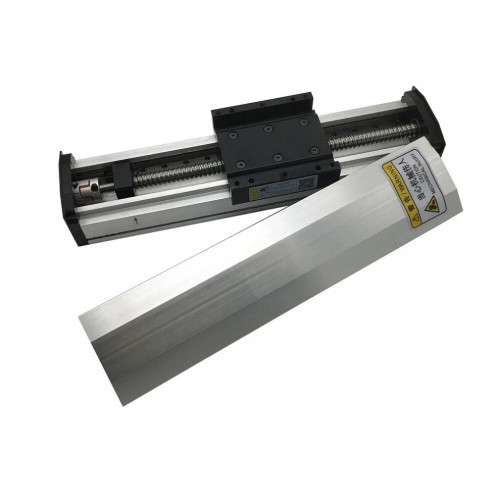

Vollständig abgedichteter manueller Kugelgewindetrieb QMF90 Manueller Lineartisch, CNC-Linearführungsmodul

Vollständig abgedichteter manueller Kugelgewindetrieb QMF90 Manueller Lineartisch, CNC-Linearführungsmodul

Merkmale:

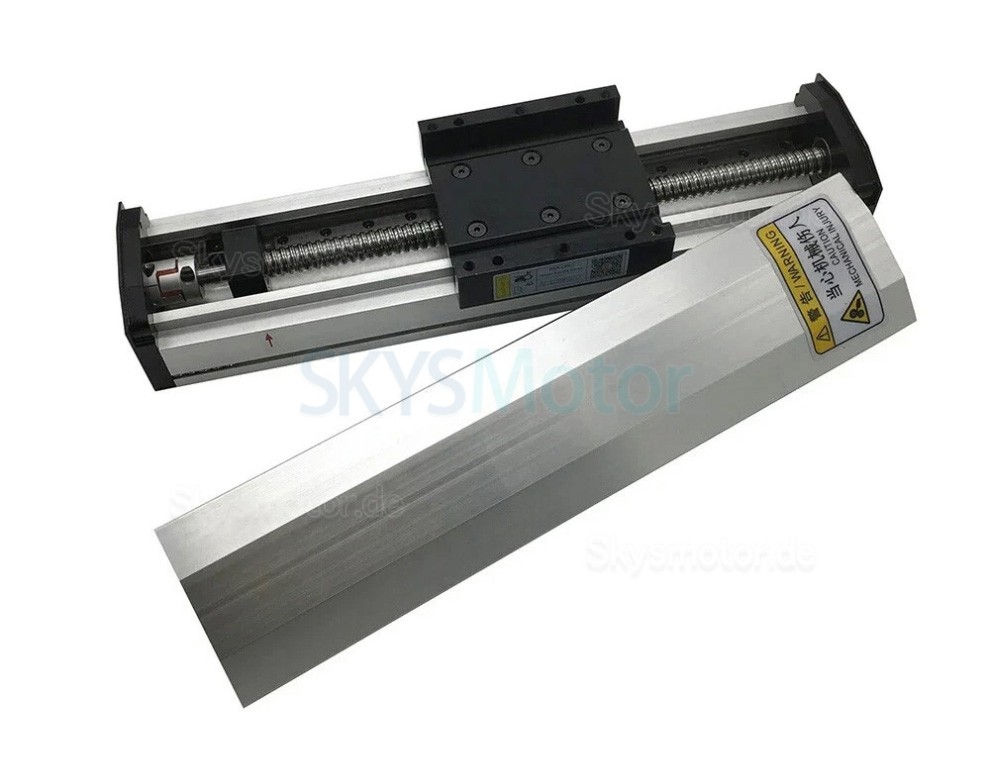

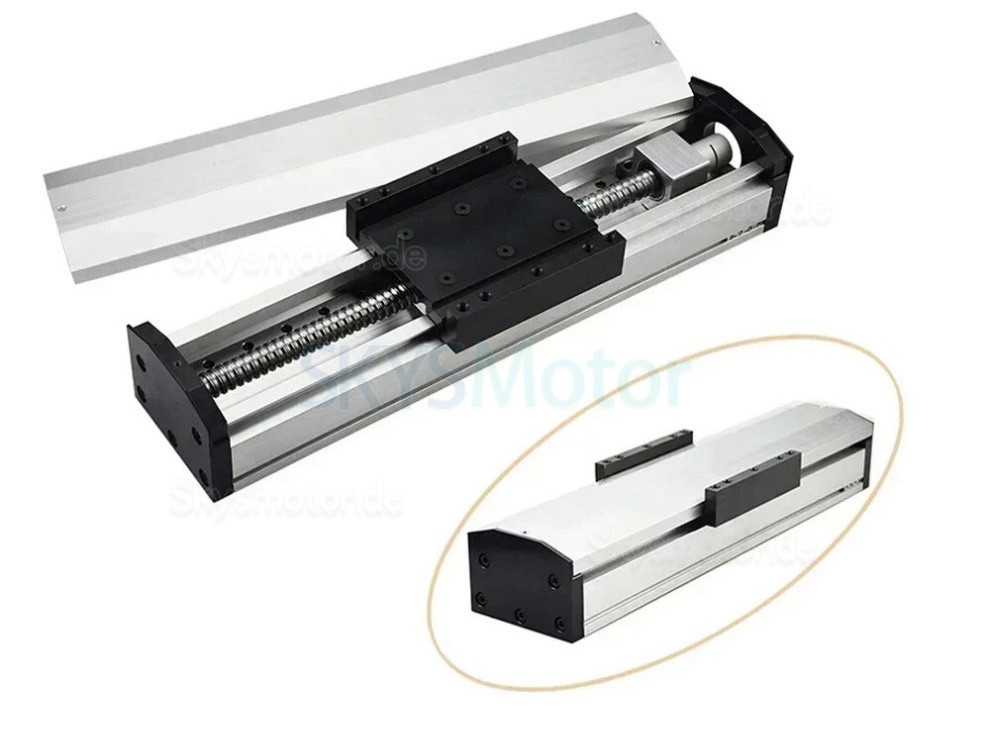

Der Linearmodul-Aktor verfügt über ein vollständig geschlossenes Design mit einem Geräuschpegel unter 50 dB.
Der Aktor ist für den Betrieb in Umgebungen mit Staub, Feststoffpartikeln und leichten Wasserspritzern ausgelegt.
Horizontale Tragfähigkeit: bis zu 70 kg; vertikale Tragfähigkeit: bis zu 35 kg.

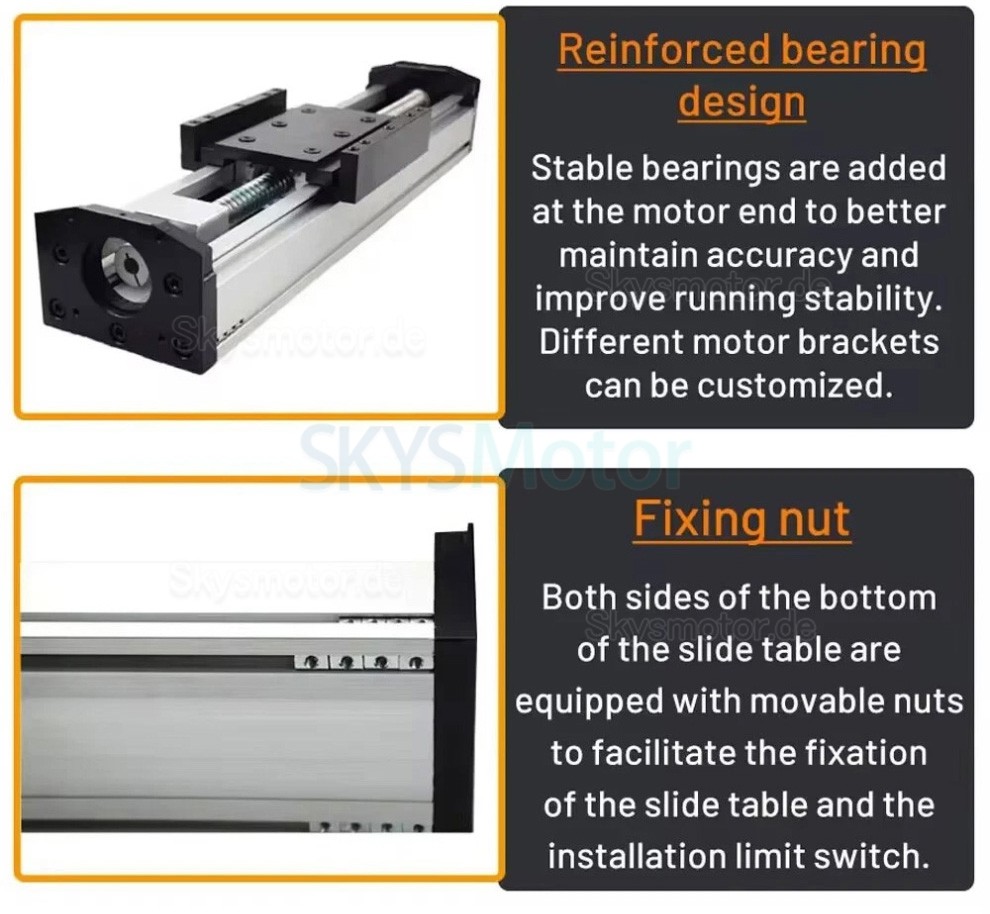

Die Einheit verfügt über eine verstärkte Struktur und einen vollmetallischen Antriebsmechanismus.

Parameter:

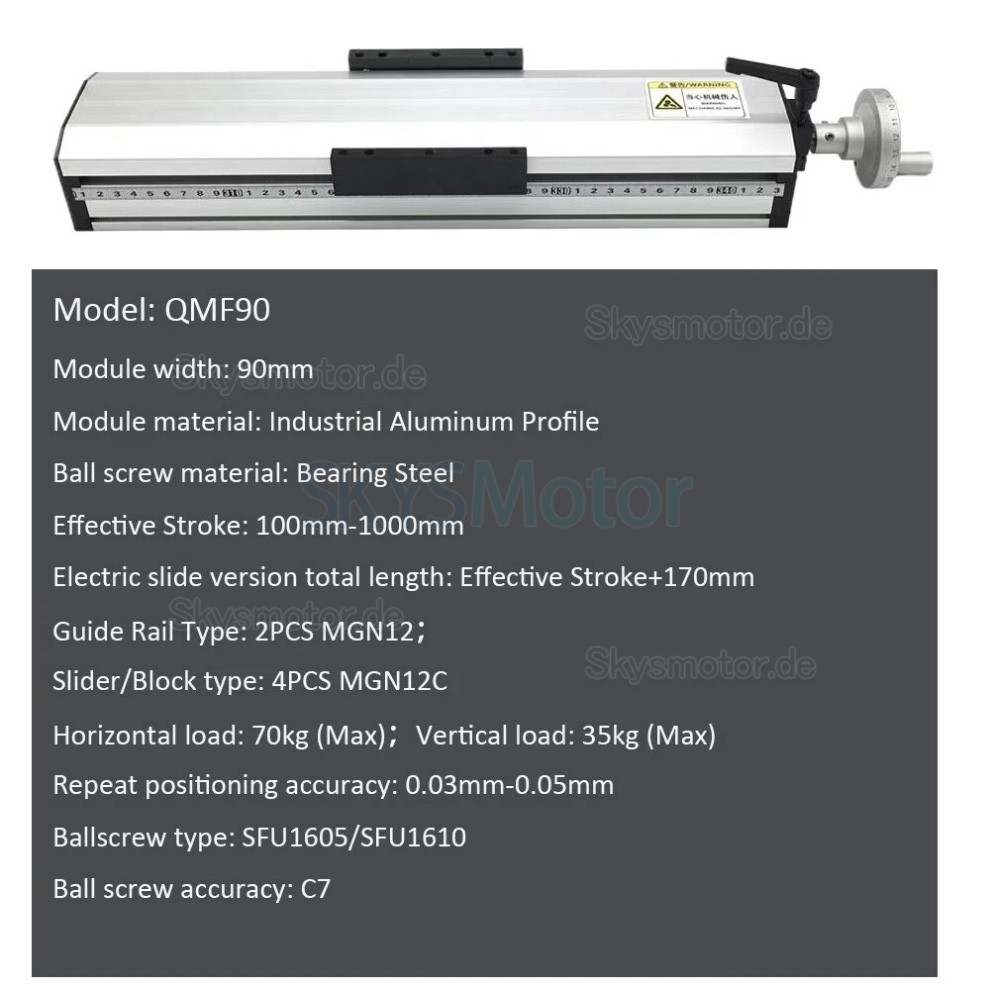

Modell: QMF90
Modulmaterial: Industrielles Aluminiumprofil
Hub: 100 mm – 1000 mm (wahlweise nach Bedarf)

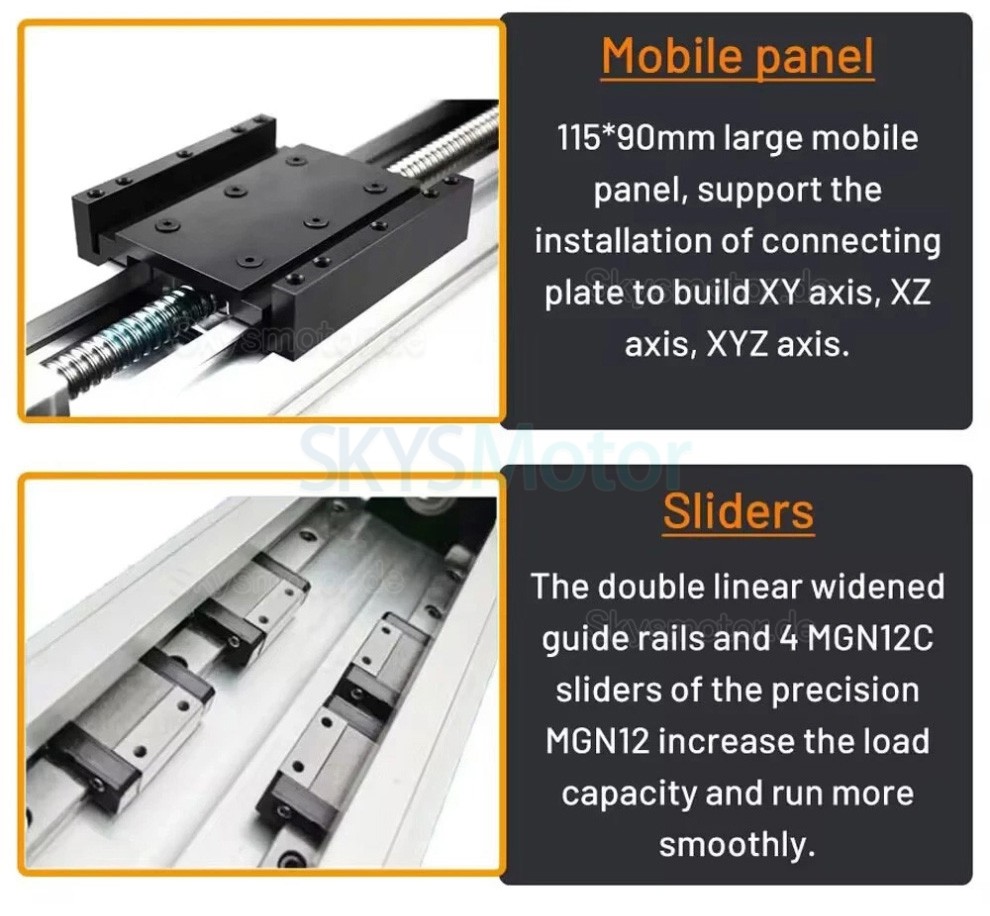

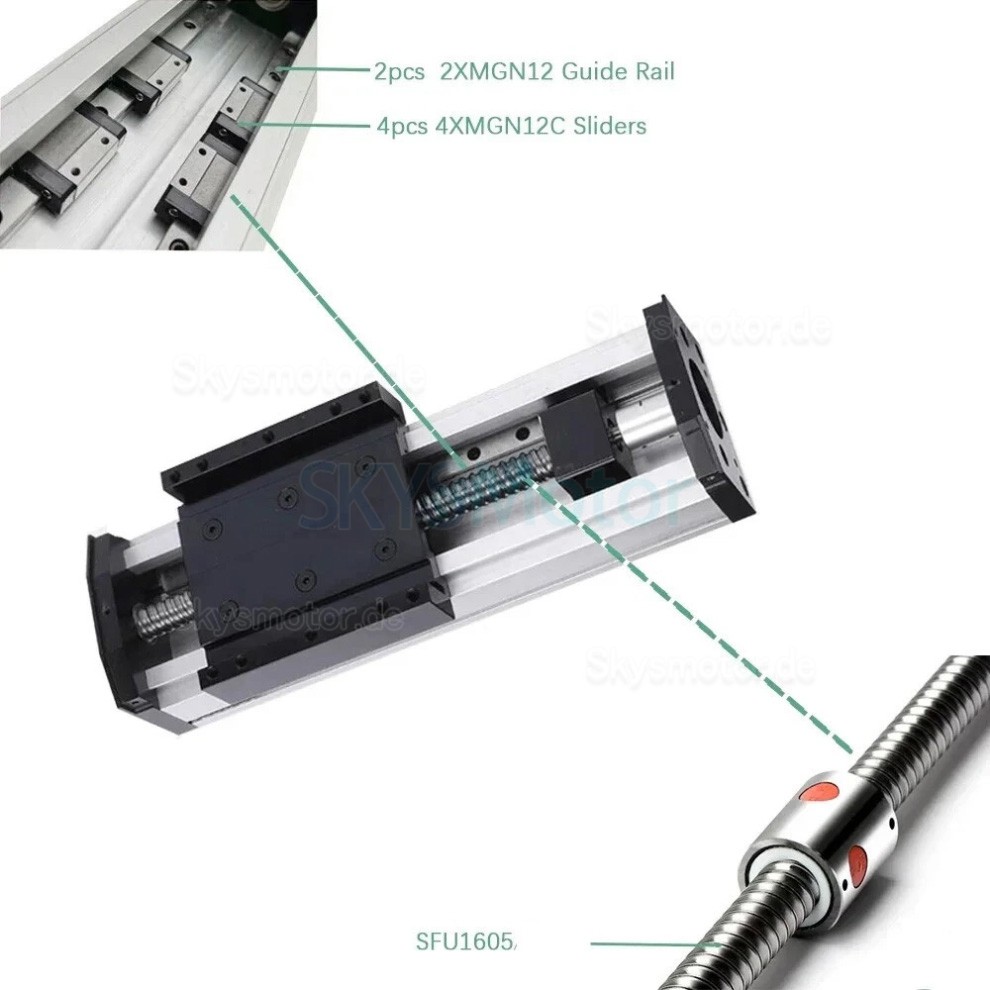

Führungsbahntyp: 2 × MGN12
Schlittentyp: 4 × MGN12C
Horizontale Last: 70 kg (max.)
Vertikale Last: 35 kg (max.)

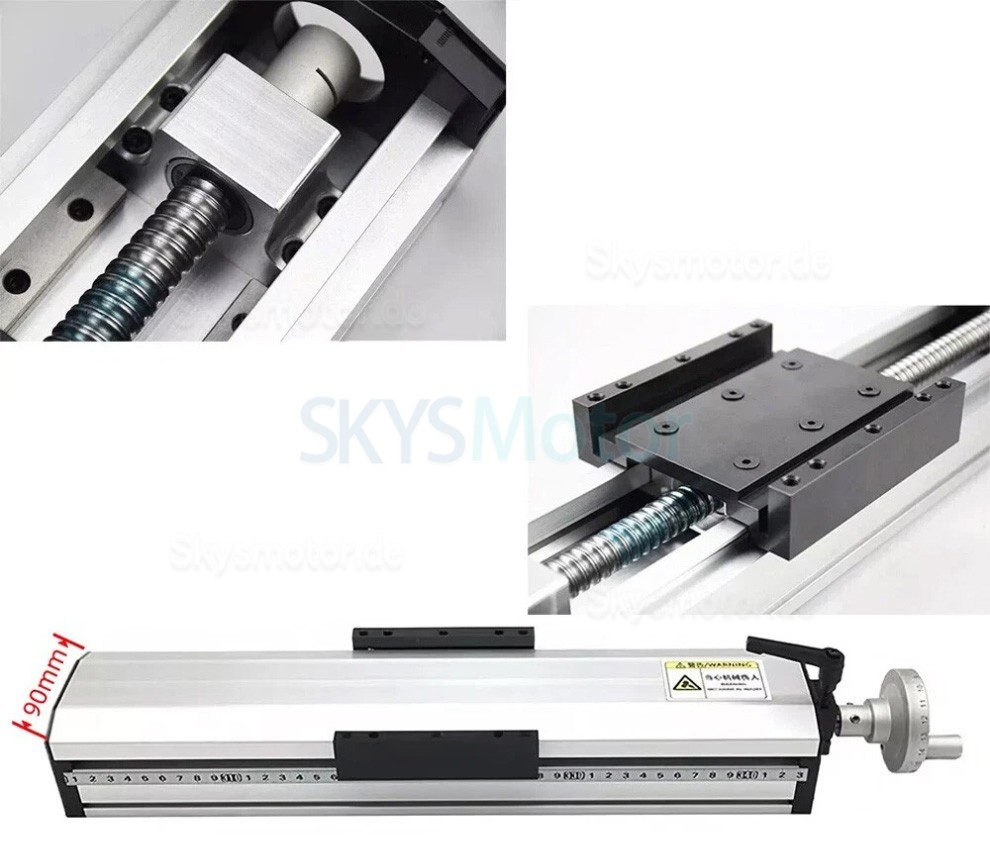

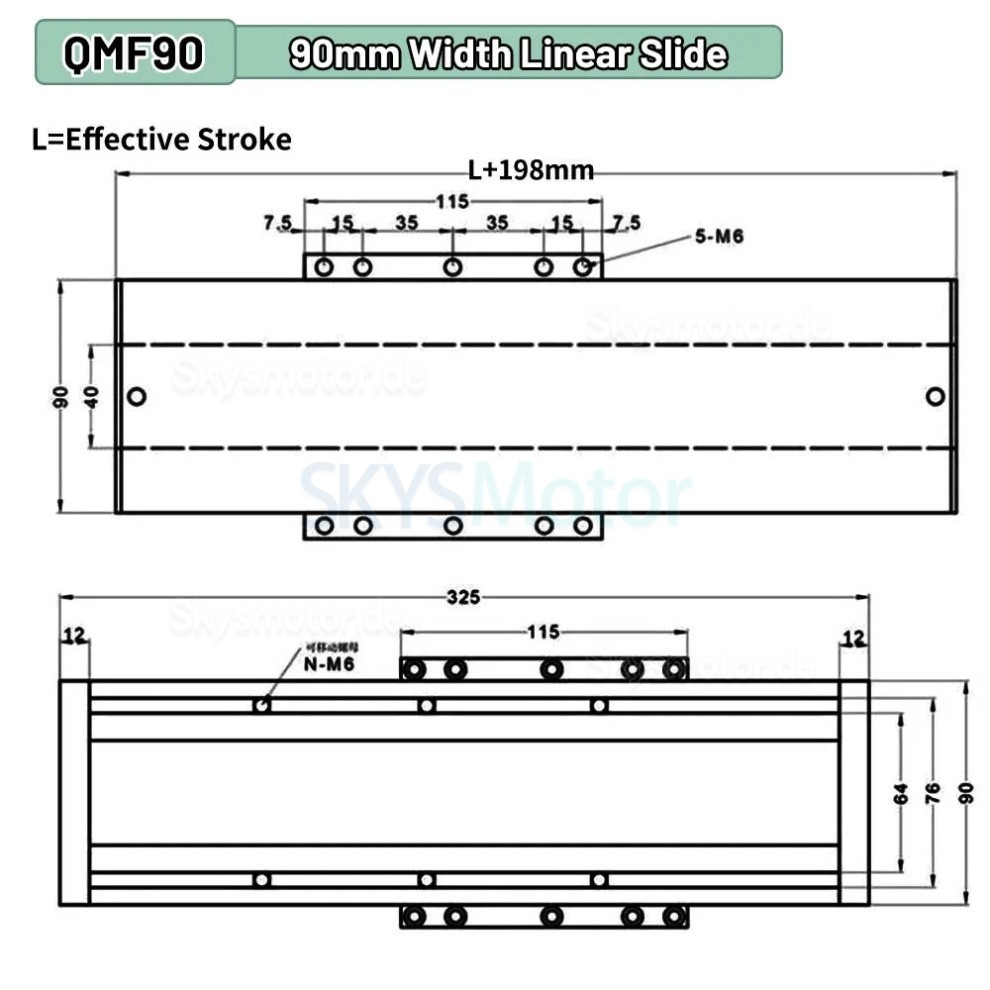

Modulbreite: 90 mm
Wiederholpositioniergenauigkeit: 0,03 – 0,05 mm
Kugelgewindespindel-Material: Wälzlagerstahl

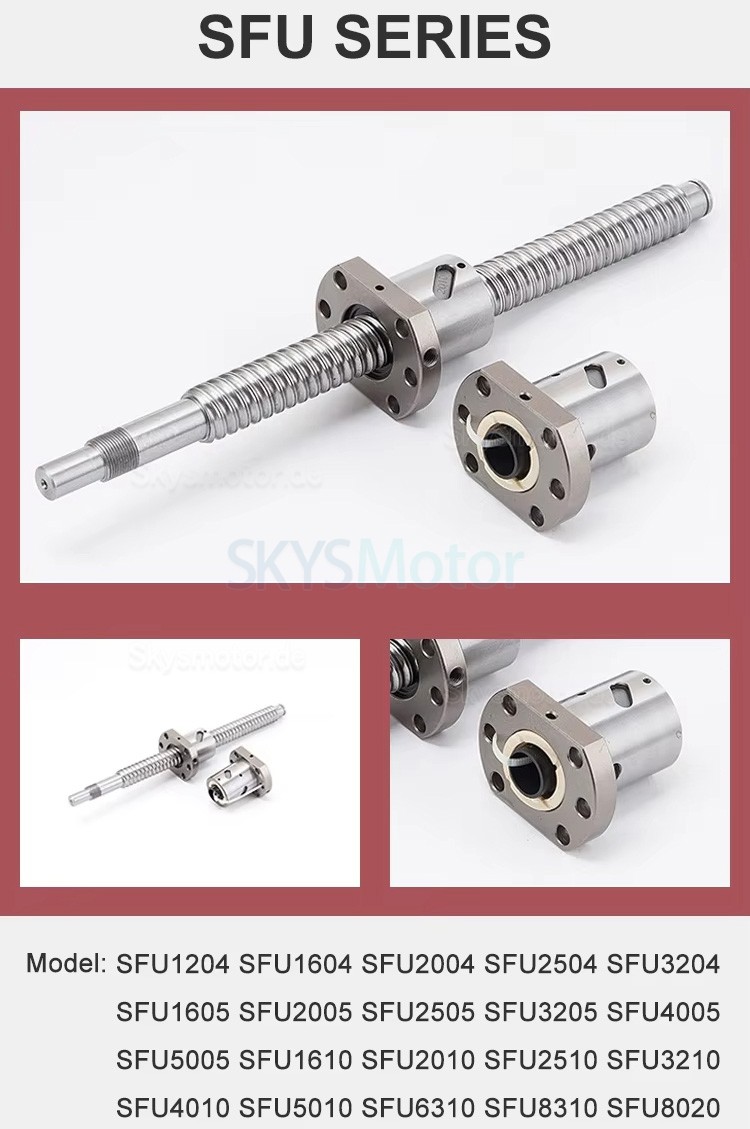

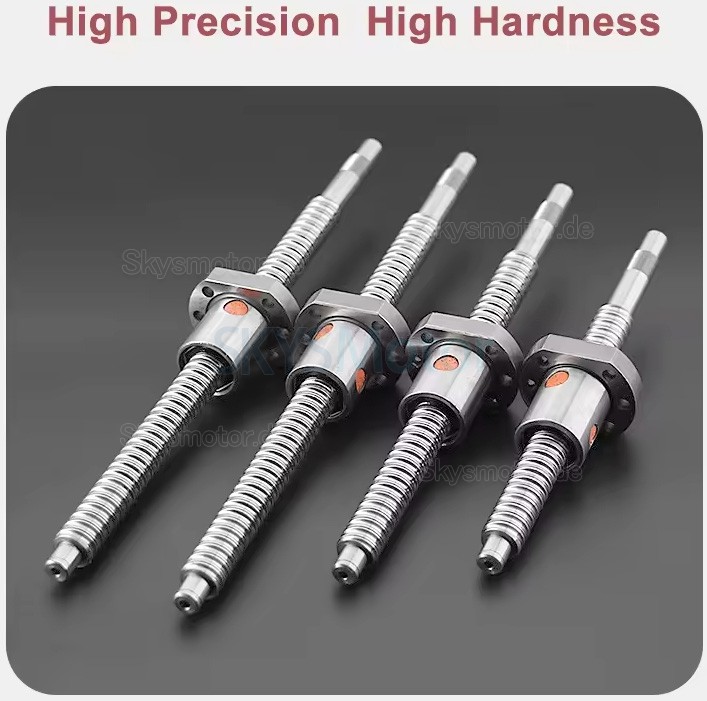

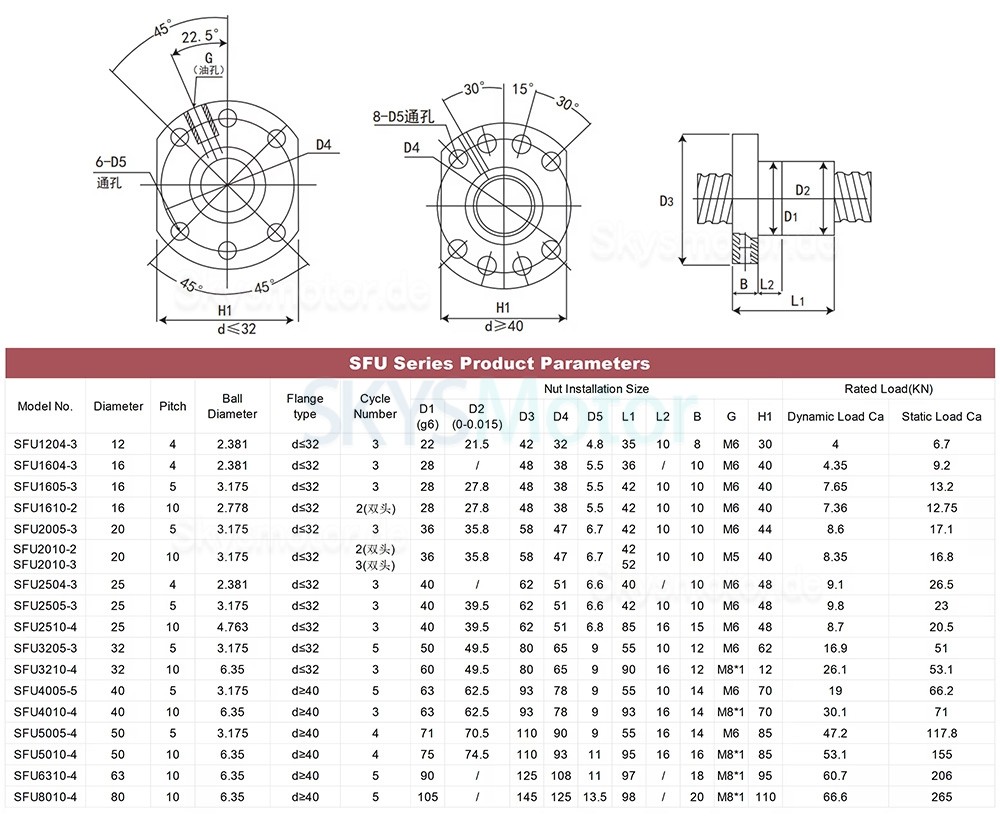

Kugelgewindespindel-Typ: SFU1605
(SFU1605: Spindeldurchmesser 16 mm, Steigung 5 mm; eine Umdrehung bewegt den Tisch um 5 mm).
Kugelgewindespindel-Genauigkeit: C7
Maximale Bewegungsgeschwindigkeit: 250 mm/s

Lieferumfang:
1 × Lineartisch

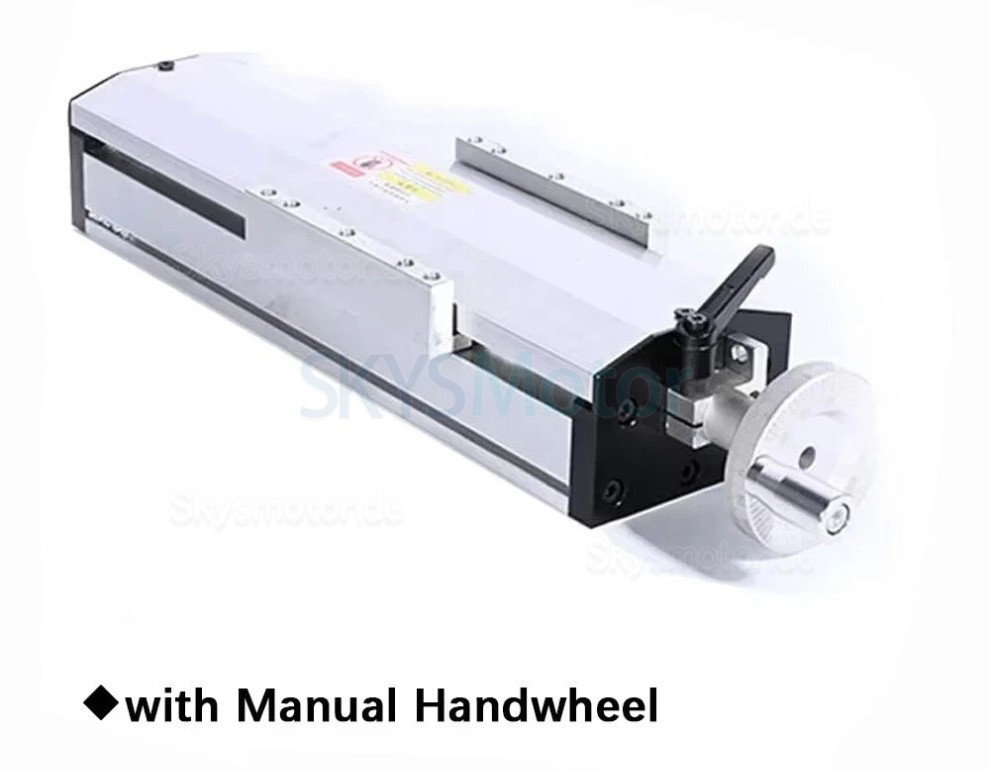

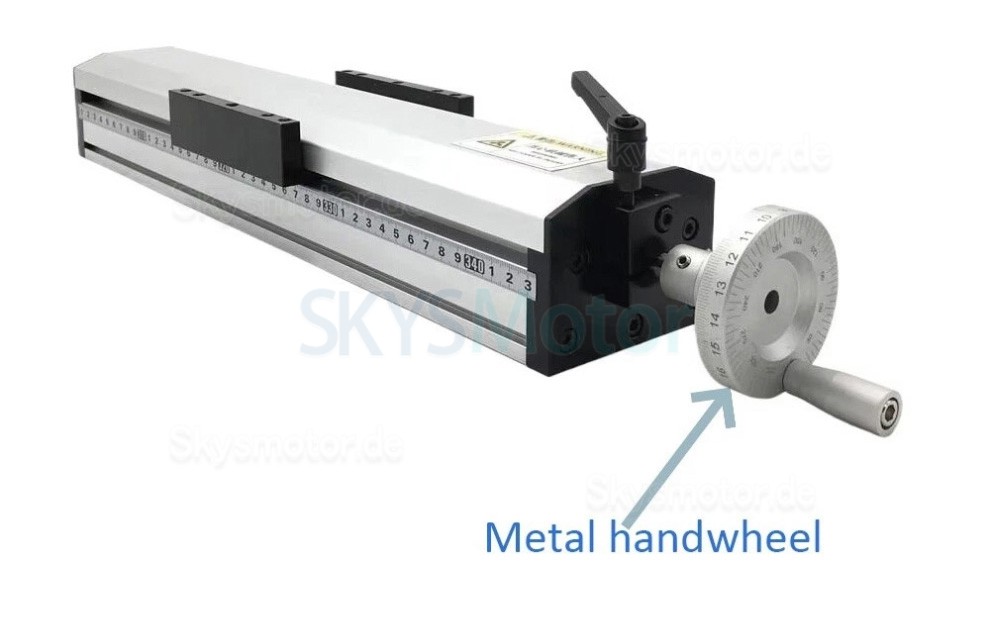

1 × Manuelles Handrad
