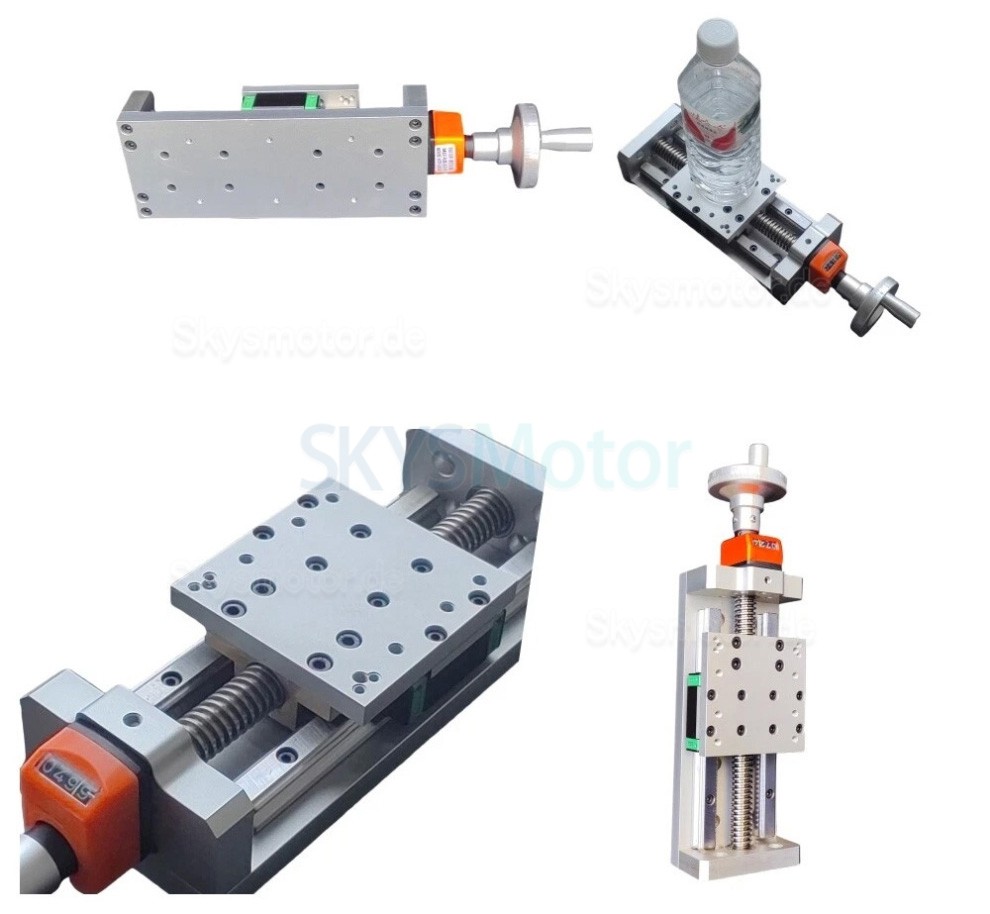

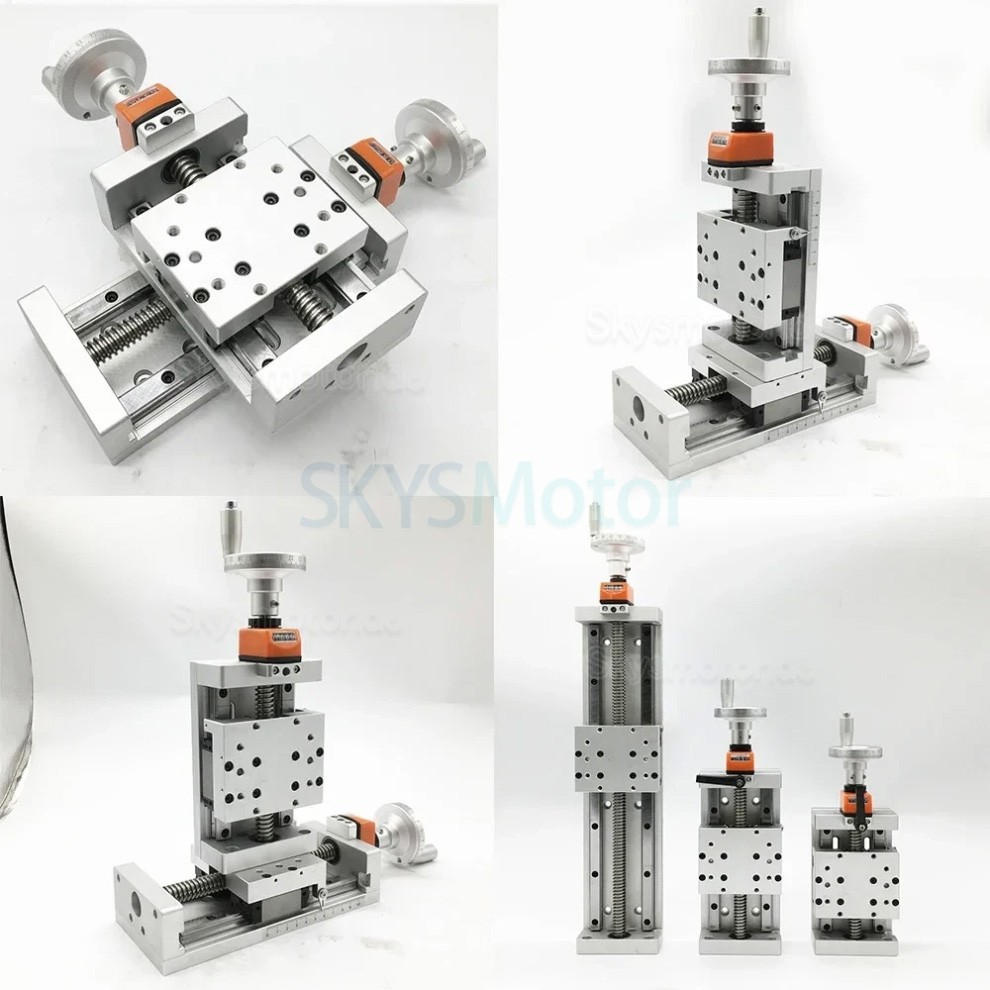

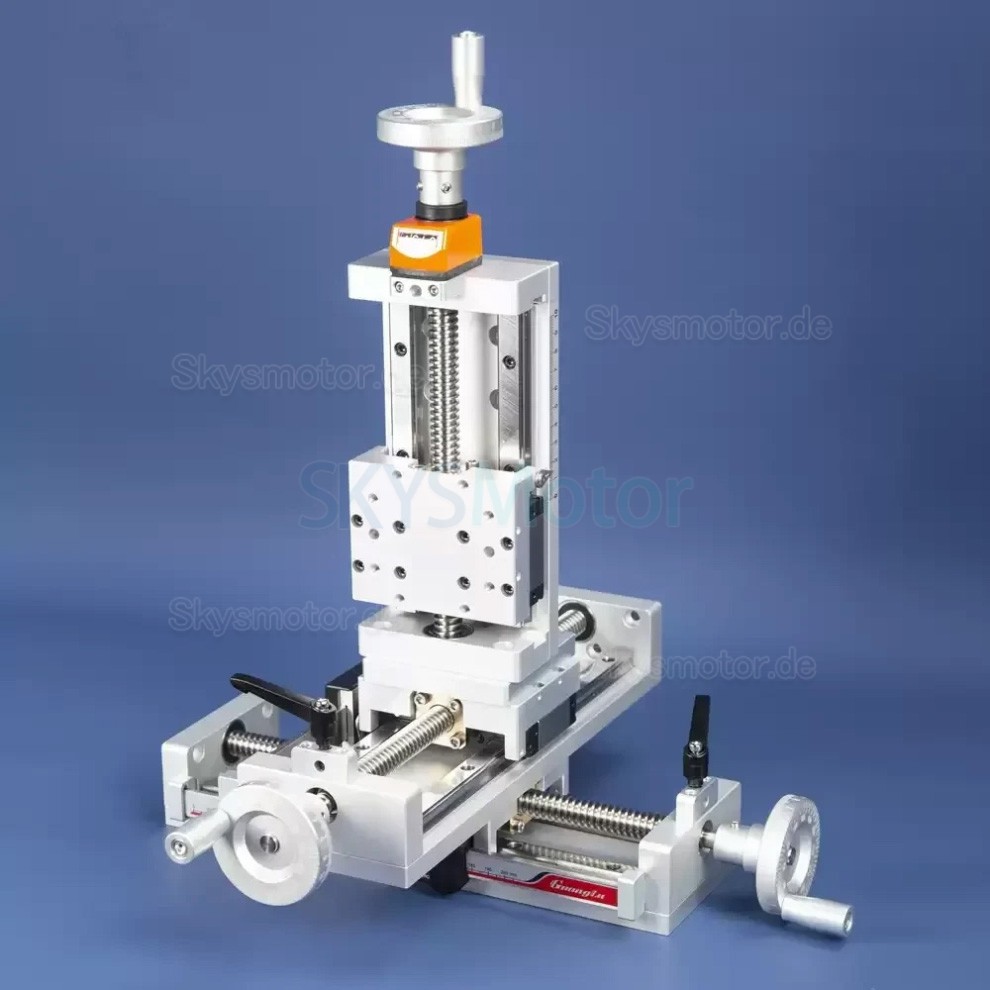

Manuell selbstverriegelnder Schiebetisch OSP001590 Manuelle Linearführung, Linearaktuatoren, Z-Positioniertisch mit Digitalanzeige
Manuell selbstverriegelnder Schiebetisch OSP001590 Manuelle Linearführung, Linearaktuatoren, Z-Positioniertisch mit Digitalanzeige
Beschreibung:

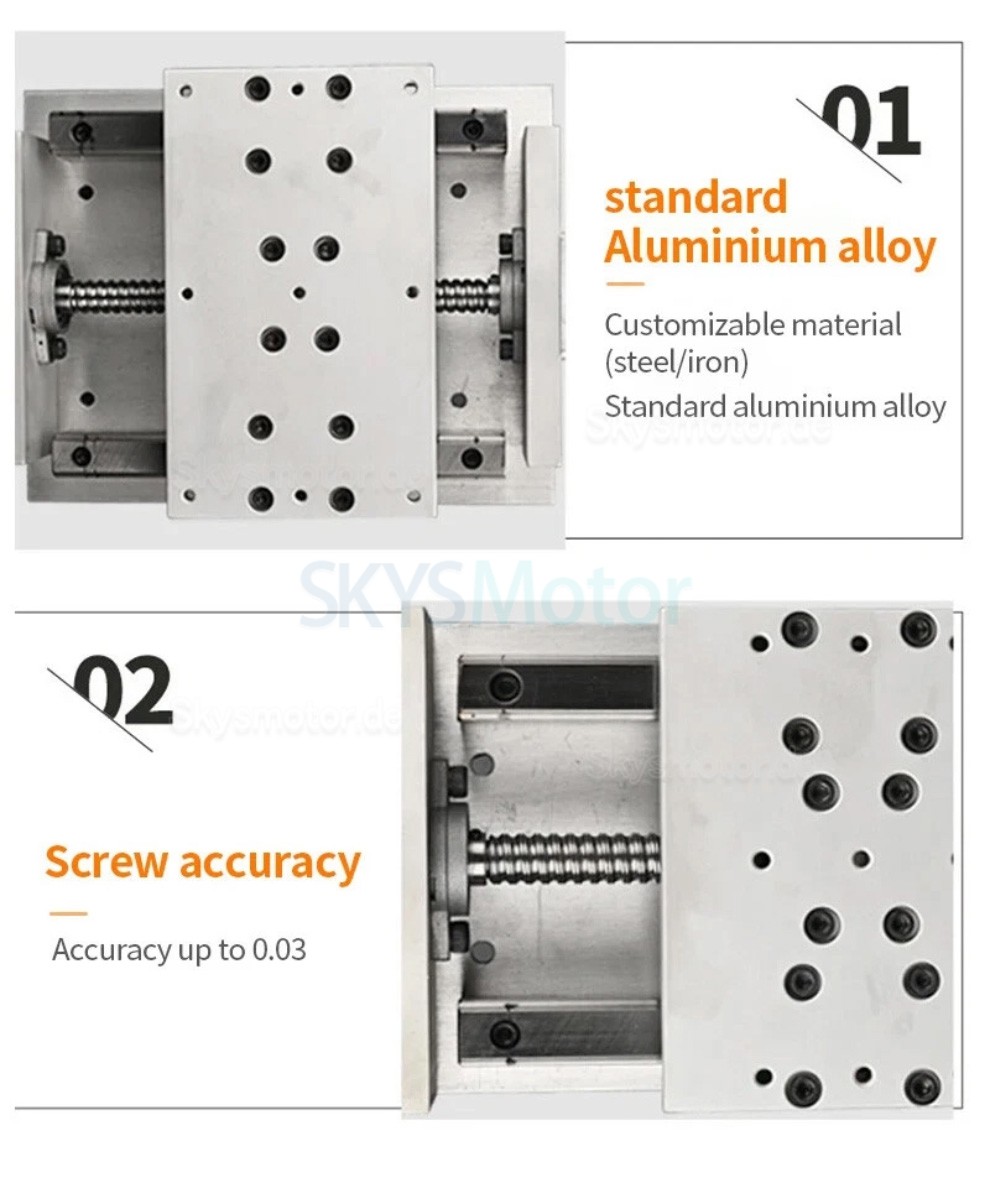

Material: Hergestellt aus einem industriellen Aluminiumprofilmodul und einer Mutter aus H95-Messing.

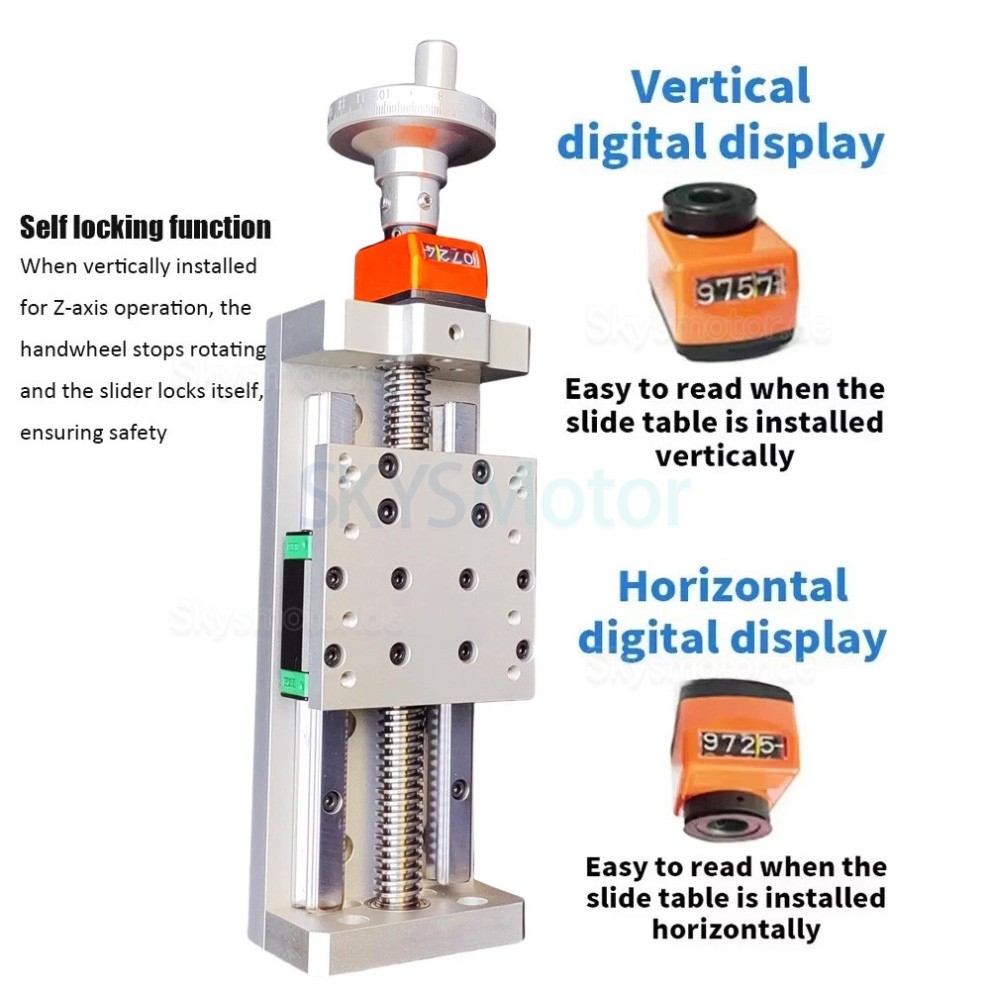

Digitalanzeige: Ausgestattet mit horizontalen und vertikalen Digitalanzeigeoptionen. Die horizontale Anzeige unterstützt horizontale Installationen, während die vertikale Anzeige vertikale Installationen unterstützt.
Selbstverriegelungsfunktion: Wenn die Z-Achse aufhört sich zu drehen, verriegelt sich die bewegliche Platte automatisch, um die Position zu halten.
Spezifikationen:
Trapezgewindespindel: 16 mm Durchmesser, 4 mm Steigung
Nennlast: 110 lb

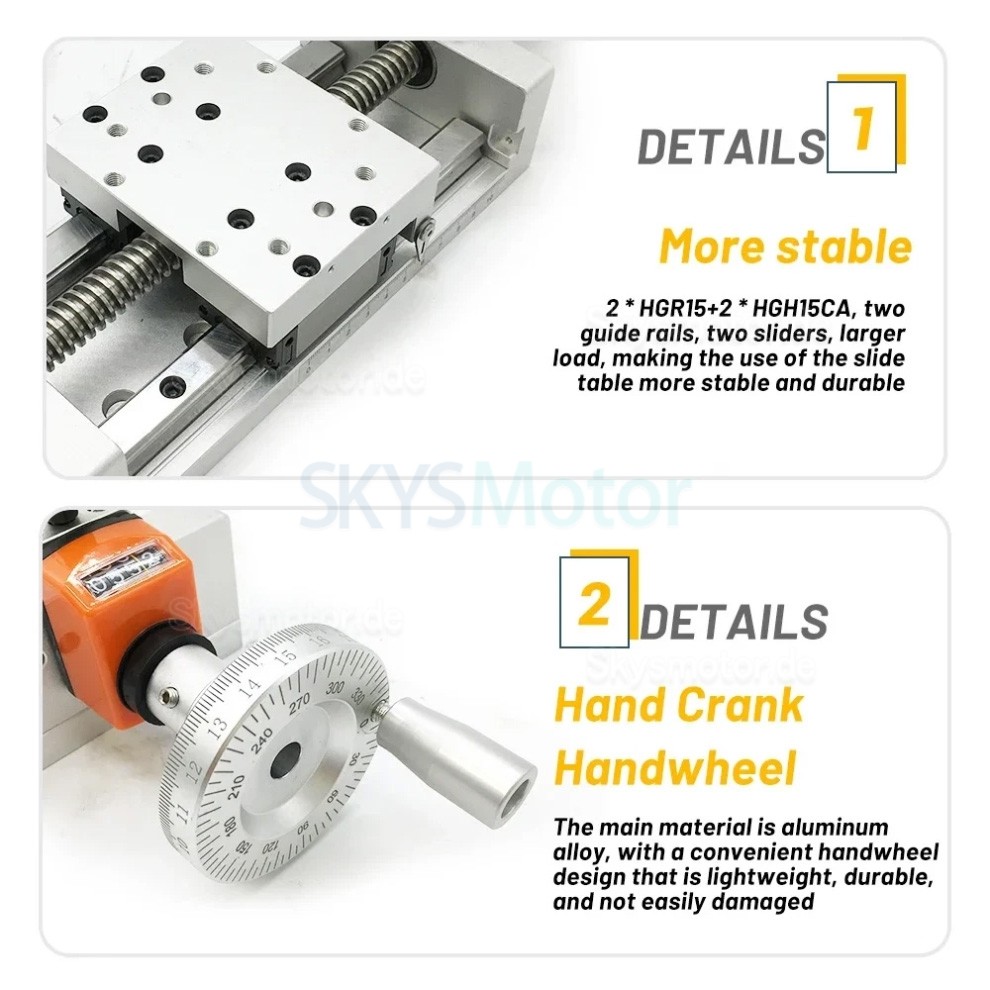

Linearführung: EGT15 × 2 Stück
Führungsschlitten: EG15 × 2 Stück
Maximale vertikale Last: 50 kg (110 lb)
Maximale horizontale Last: 100 kg (220,46 lb)
Abmessungen der beweglichen Platte: 100 × 80 mm
Wiederholpositioniergenauigkeit: 0,03–0,05 mm
Spindeltyp: T1604
Spindelmaterial: 304 Edelstahl
Spindeldurchmesser: 16 mm
Führungsbahndurchmesser: 15 mm
Muttermaterial: H95-Messing
Steigung: 4 mm
Führungsbahn: EGT15 * 2 Stück
Führungsschlitten: EG15 * 2 Stück
Spindelmaterial: 304 Edelstahl
Modul: Effektiver Hub + 225 mm
Horizontale Last: max. 100 kg (220,46 lb)
Vertikale Last: max. 50 kg (110,23 lb)
Breite: 100 mm
Wiederholpositioniergenauigkeit der Spindel: 0,03-0,05 mm
Material: Industrielles Aluminiumprofil

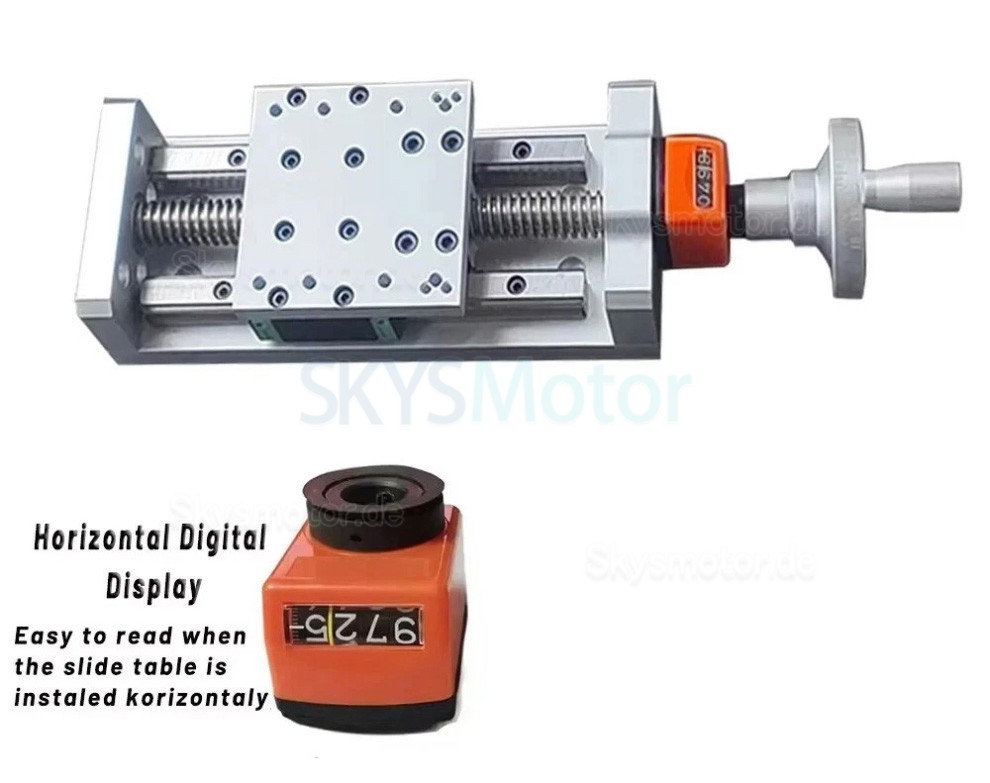

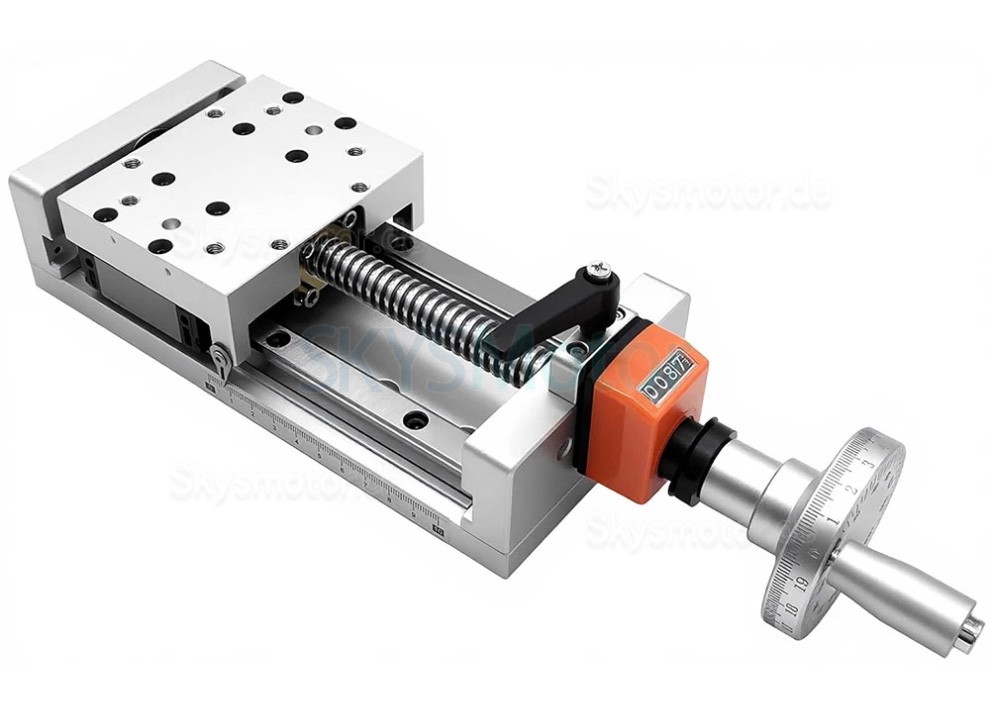

Horizontale Digitalanzeige (geeignet für Ablesung bei horizontaler Montage des Schlittentisches)
Vertikale Digitalanzeige (geeignet für Ablesung bei vertikaler Montage des Schlittentisches)
Lieferumfang:
1 × Manuelles Modul
1 × Messrad-Handrad
1 × Digitalanzeige (horizontal oder vertikal)

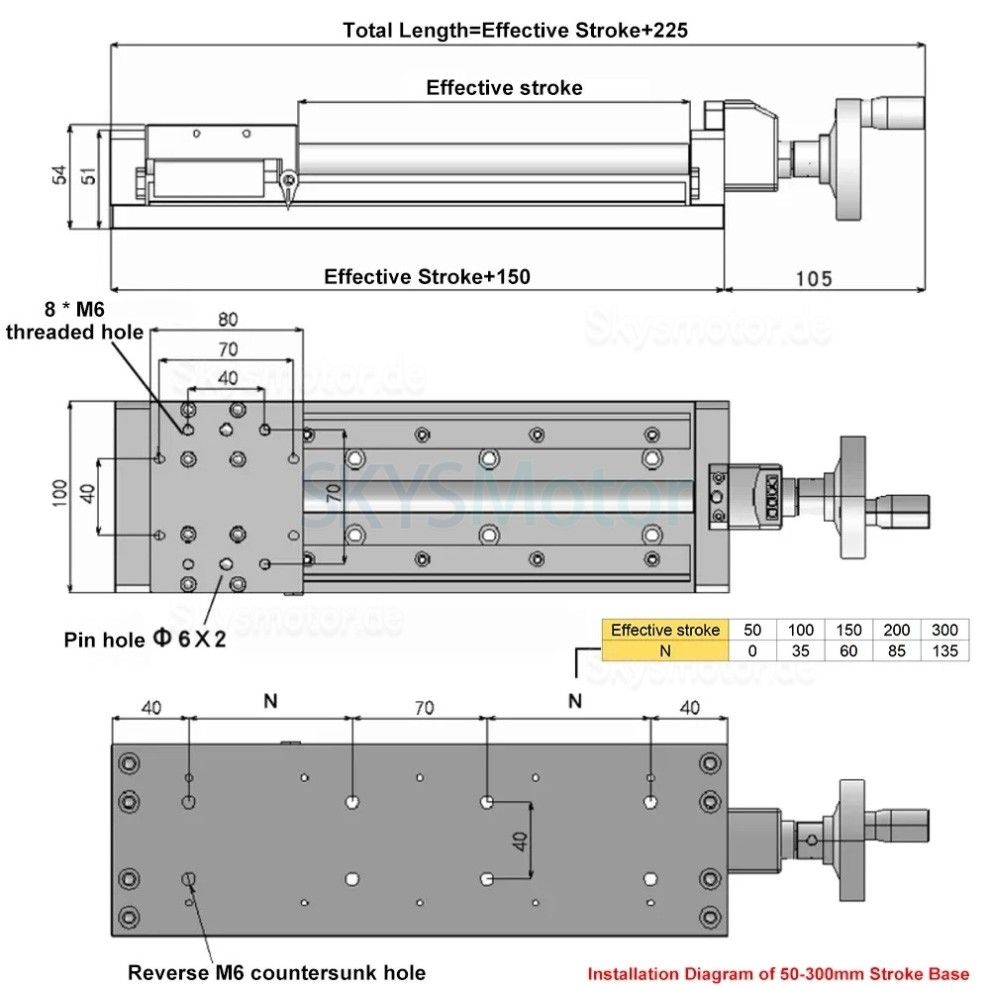

Size Chart:
