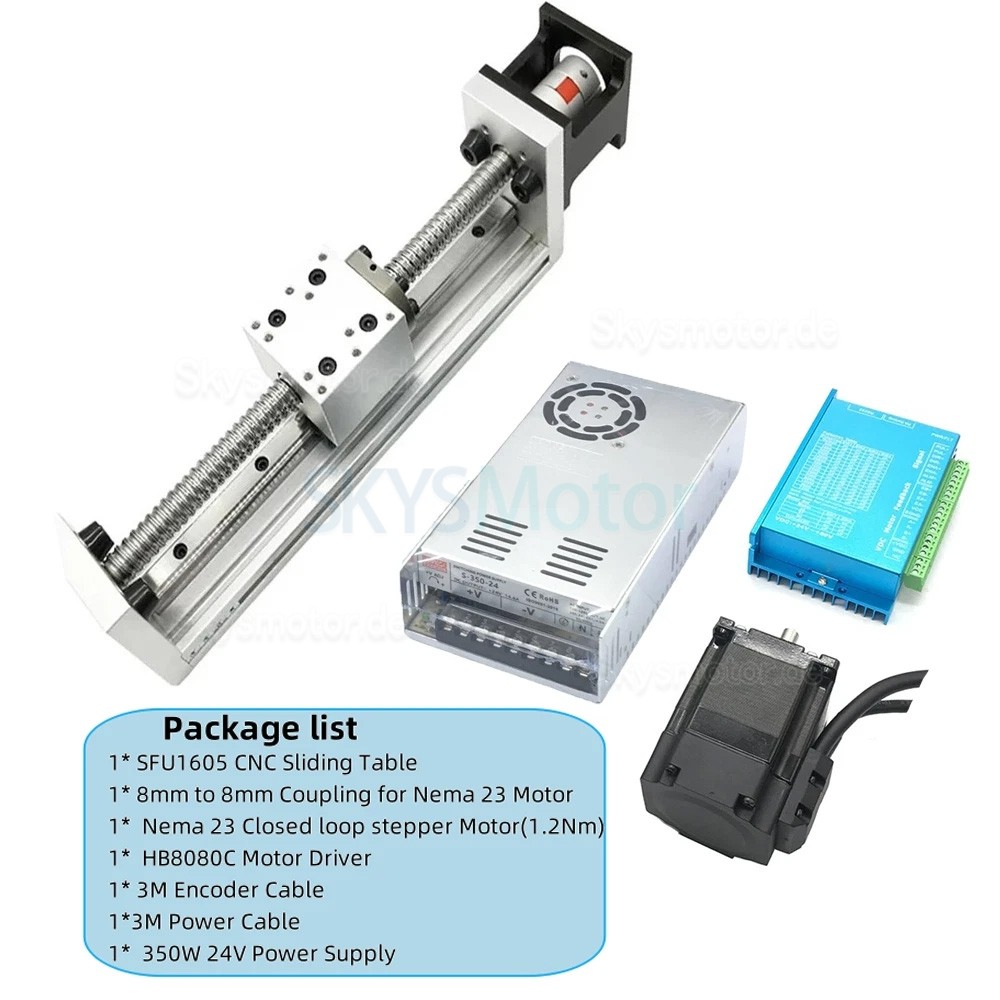

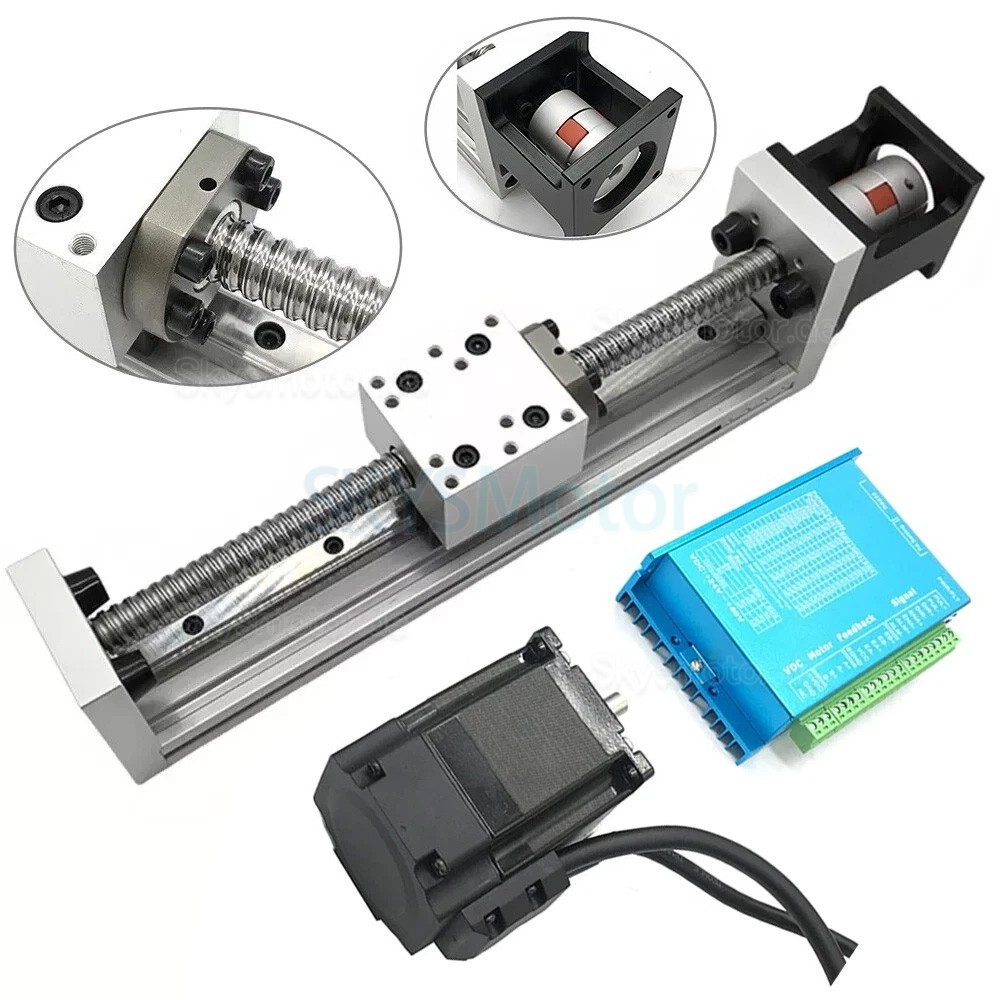

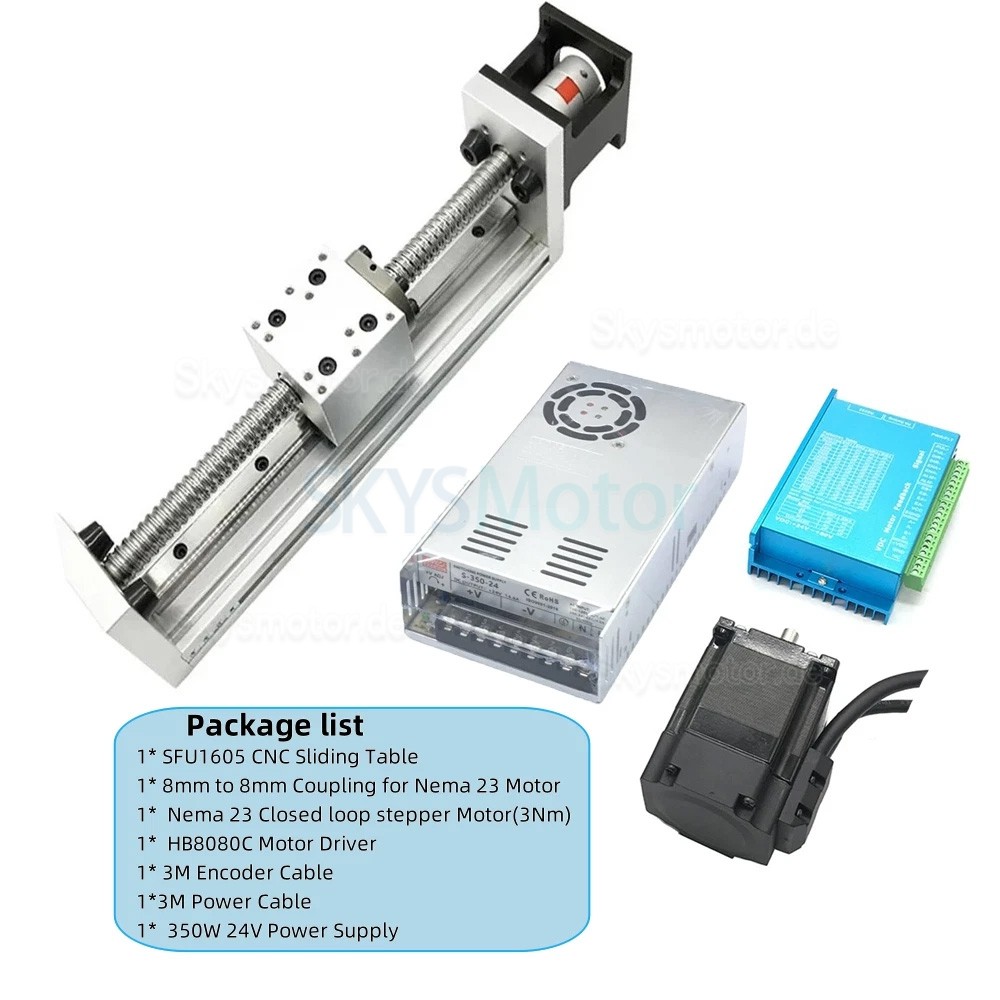

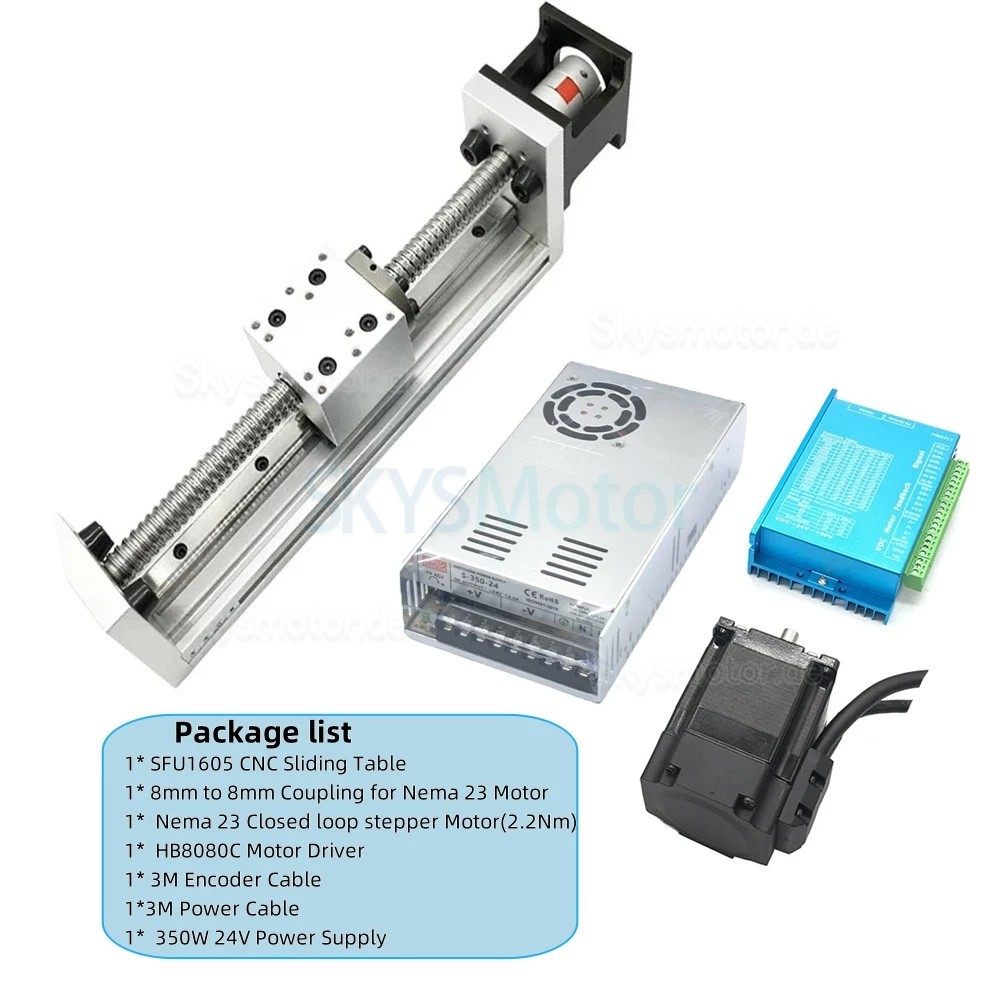

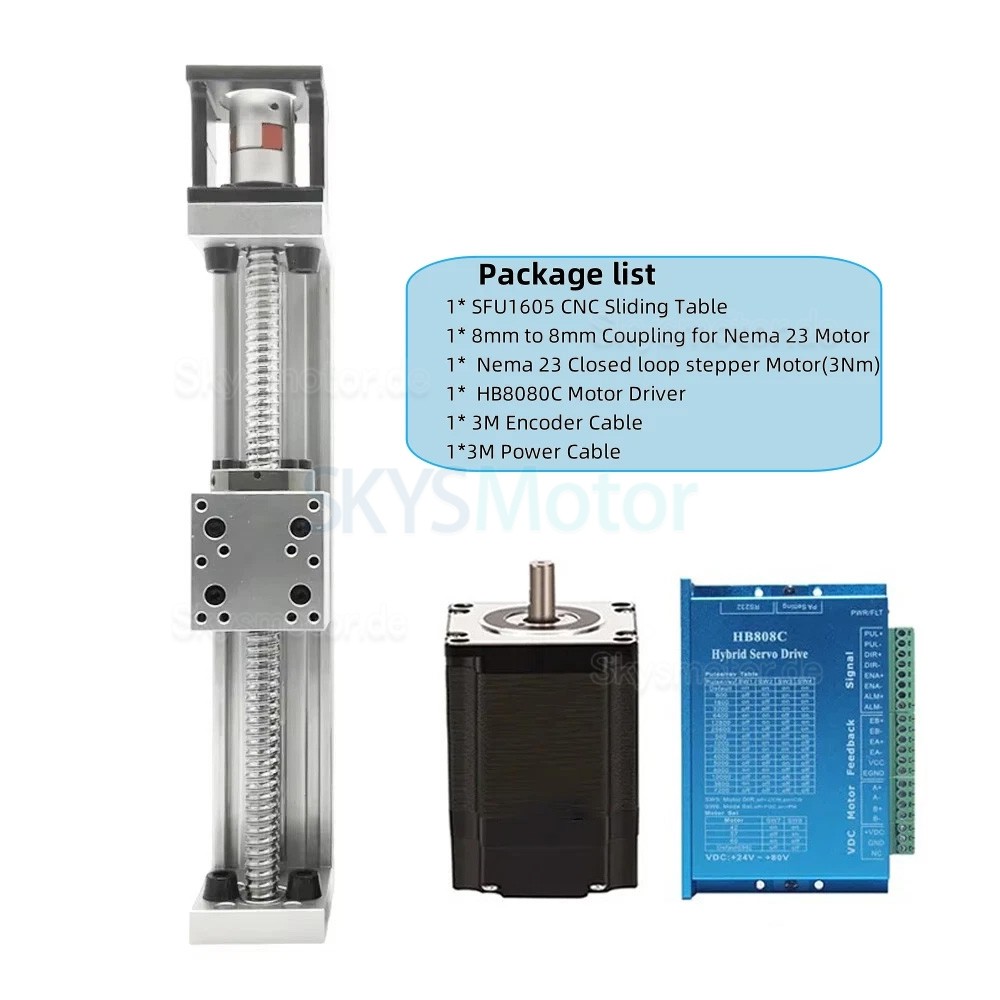

Kugelgewindetrieb Linearführungstisch DXG-YR60 CNC Lineartisch Kit mit Nema 23-Schrittmotor (geschlossener Regelkreis) und Treiber Kit
Kugelgewindetrieb Linearführungstisch DXG-YR60 CNC Lineartisch Kit mit Nema 23-Schrittmotor (geschlossener Regelkreis) und Treiber Kit
Produktname:
DXG-YR60 CNC-Lineartisch-Kit mit Kugelgewindetrieb und Linearführung, geschlossener Regelkreis, inkl. Nema 23-Schrittmotor und Treiber-Kit
Merkmale:
Kugelgewindespindel der Güteklasse C7 mit einer Wiederholgenauigkeit von ±0,02–0,03 mm.
Belastbarkeit bis zu 60 kg horizontal und 30 kg vertikal.
Schrittmotor-System mit geschlossenem Regelkreis (Encoder-Rückmeldung) zur Vermeidung von Schrittverlusten.
16-fache Mikroschritt-Unterteilung und eine Ansprechfrequenz von 400 kHz.
Intelligente Stromregelung reduziert den Leistungsverbrauch bei geringer Last und unterstützt das Drehmoment bei hoher Belastung.
Kompatibel mit 5–24 V Eingangsspannung, externer Widerstand nicht erforderlich.
Spannungsbereich: AC 18–80 V / DC 20–110 V.
Einstellbare Impulsverzögerung (Standard: 40 ms).
Externe Alarm- und Positionsausgangsanschlüsse zur Systemüberwachung.
Strukturkomponenten aus Kohlenstoffstahl, Lagerstahl und Aluminiumlegierung.
Anwendungen:
CNC-Maschinen (Z-Achsen-Hebe, Frästische, Lasergravierer).
Automatisierungssysteme (Pick-and-Place-Einheiten, Montagebänder).
Laborgeräte (Mikroskoptische, Prüfplattformen).
3D-Drucker (Präzisionsbewegungstische).
Industrieanlagen (Verpackungsmaschinen, Vorrichtungen).

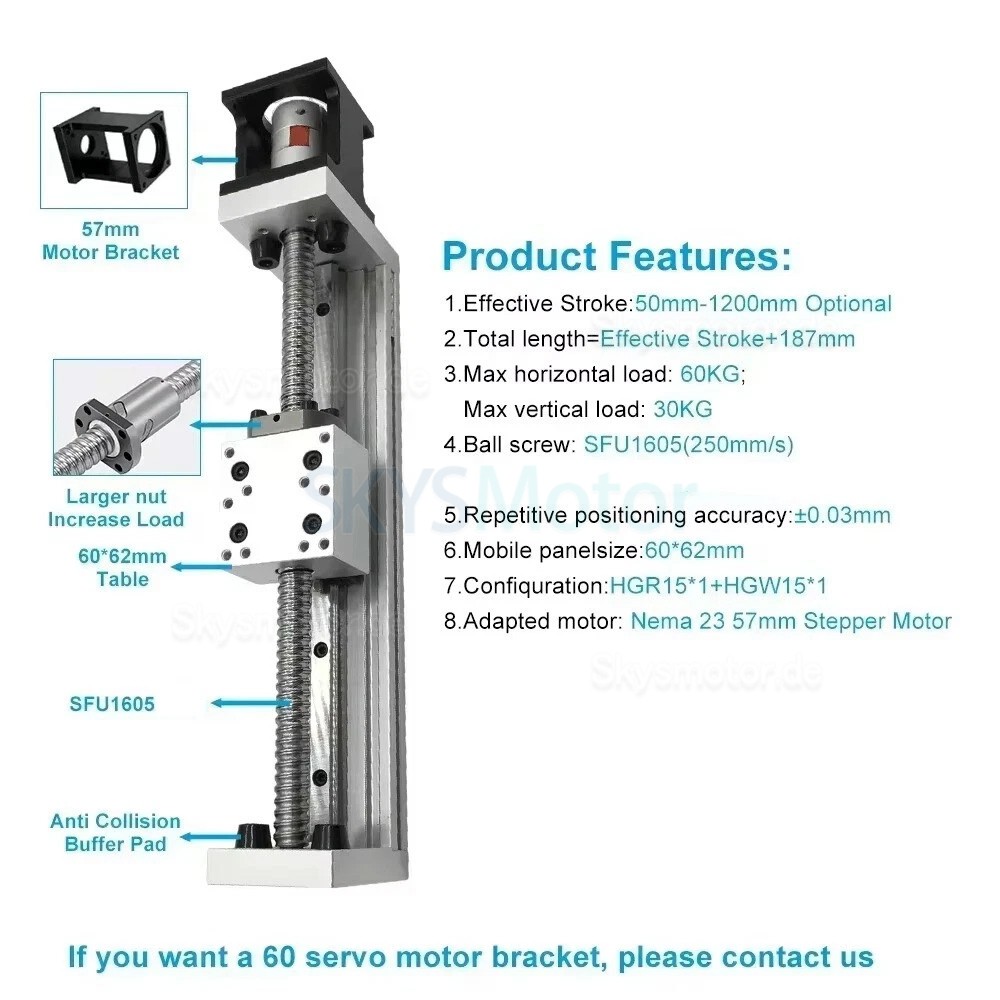

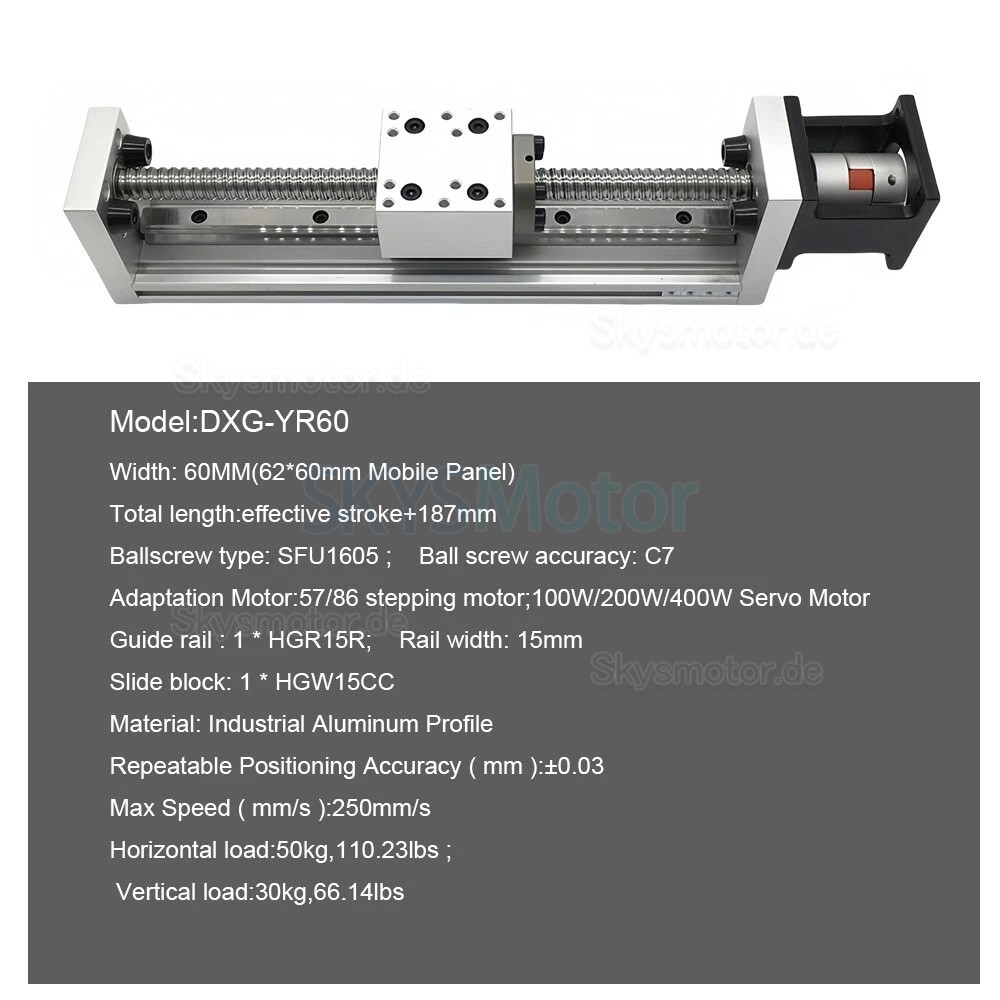

Technische Parameter:
Modell: DXG-YR60

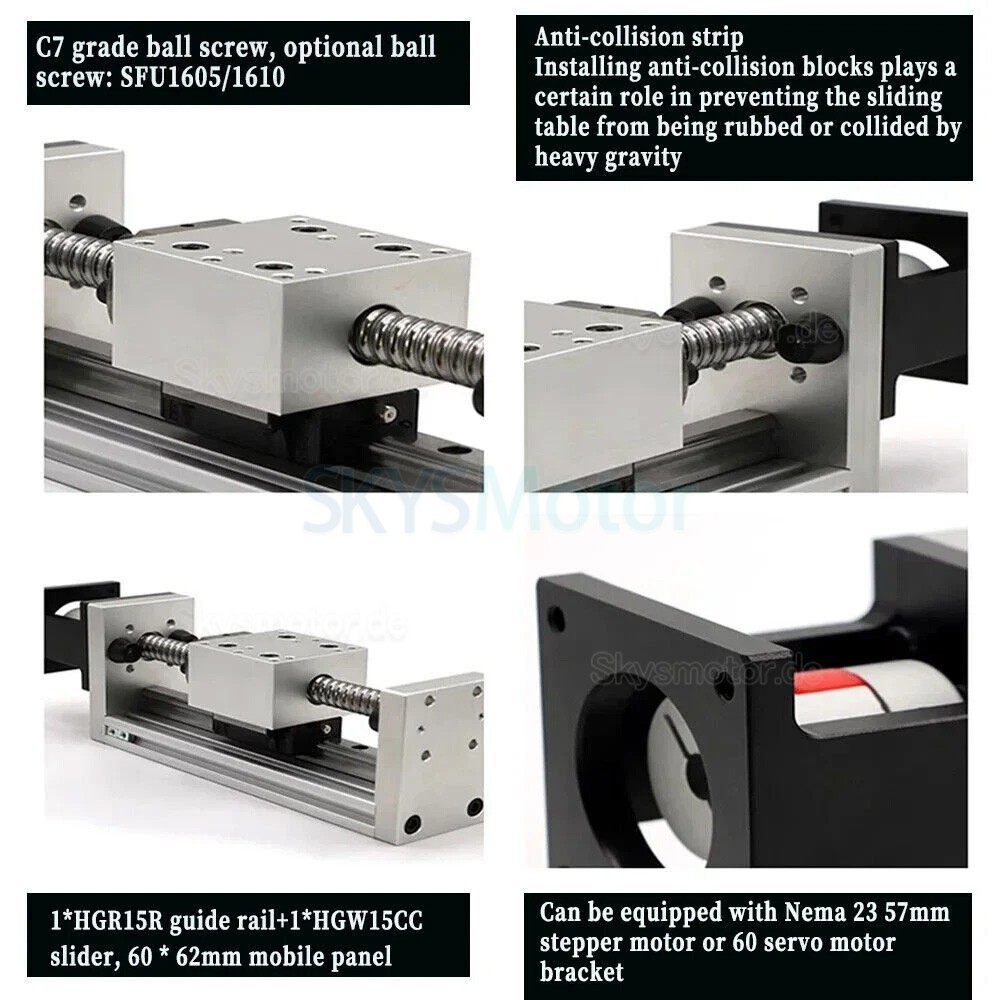

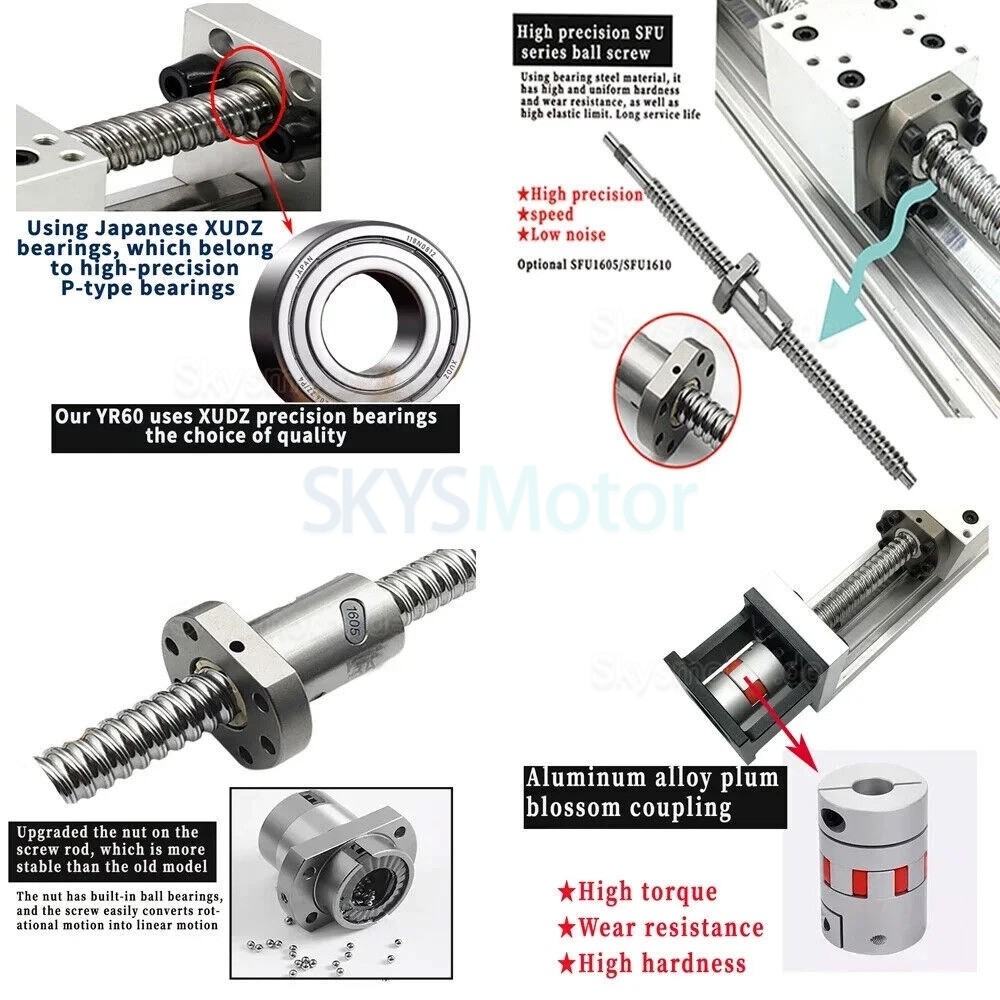

Kugelgewindetrieb-Typ: SFU1605 (Durchmesser 16 mm, Steigung 5 mm)
Genauigkeit der Kugelgewindespindel: Güteklasse C7
Effektiver Hub: 100–300 mm (optional)

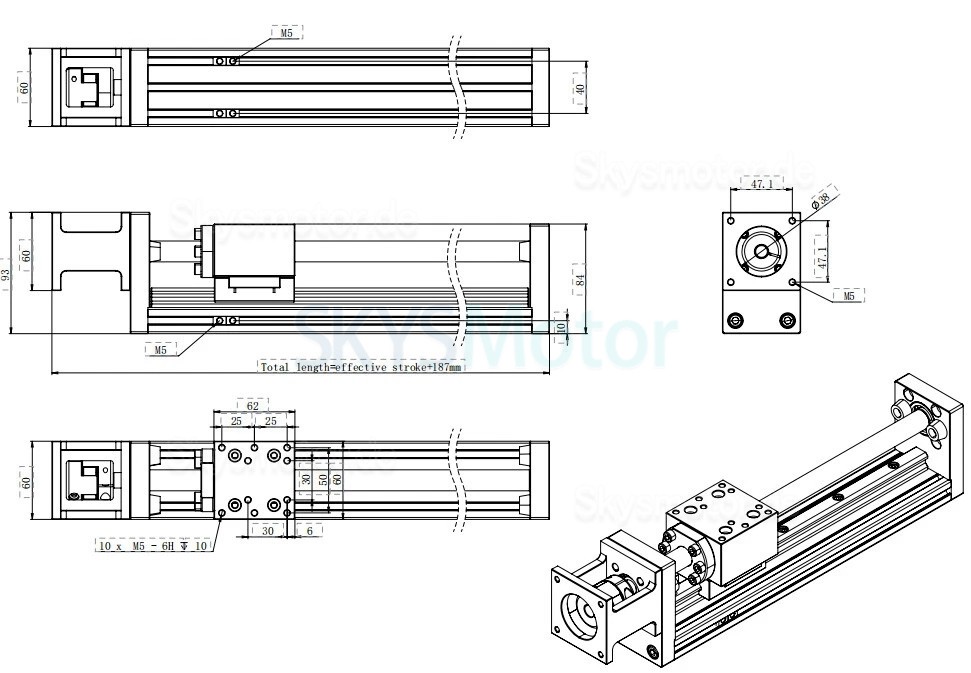

Gesamtlänge: Hub + 187 mm
Mobile Platte: 60 × 62 mm
Schlittenbreite: 60 mm
Führungstyp: HGR15R, Schlittentyp: HGW15CC
Maximale horizontale Belastung: 60 kg
Maximale vertikale Belastung: 30 kg
Wiederholpositioniergenauigkeit: ±0,02–0,03 mm

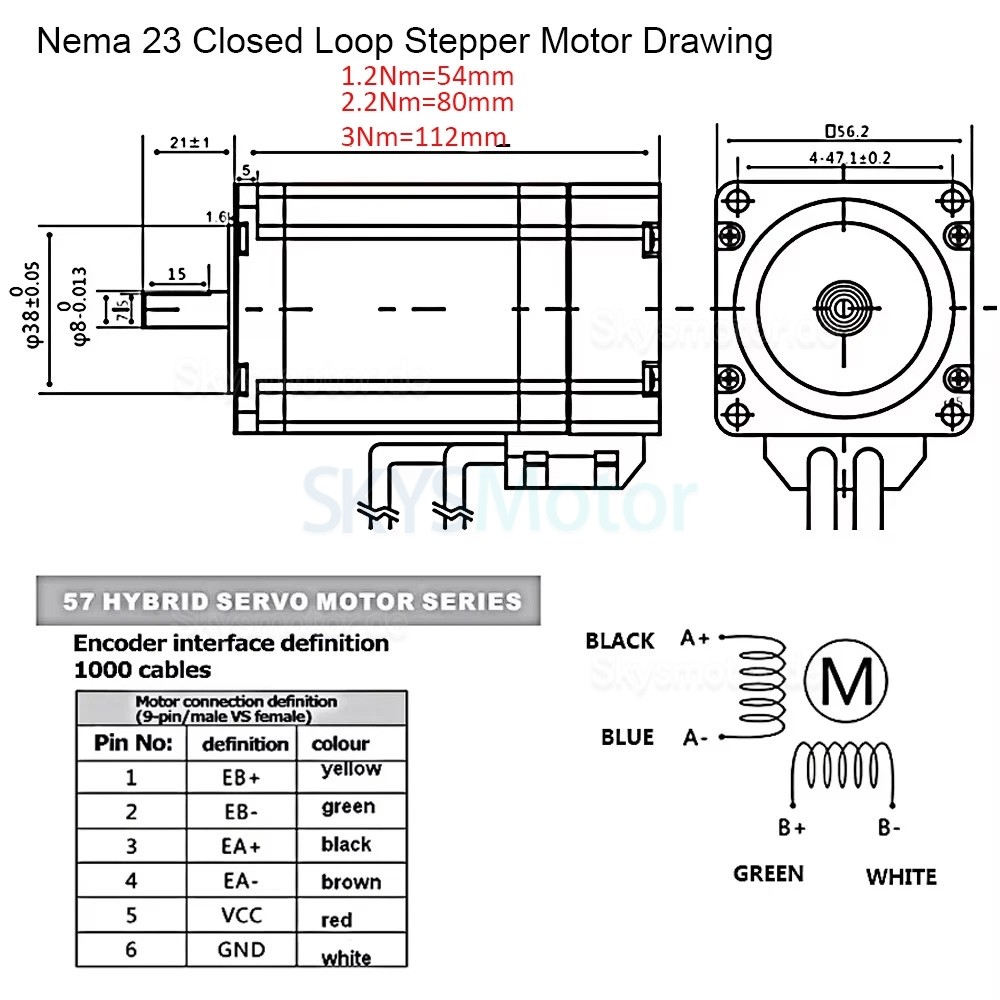

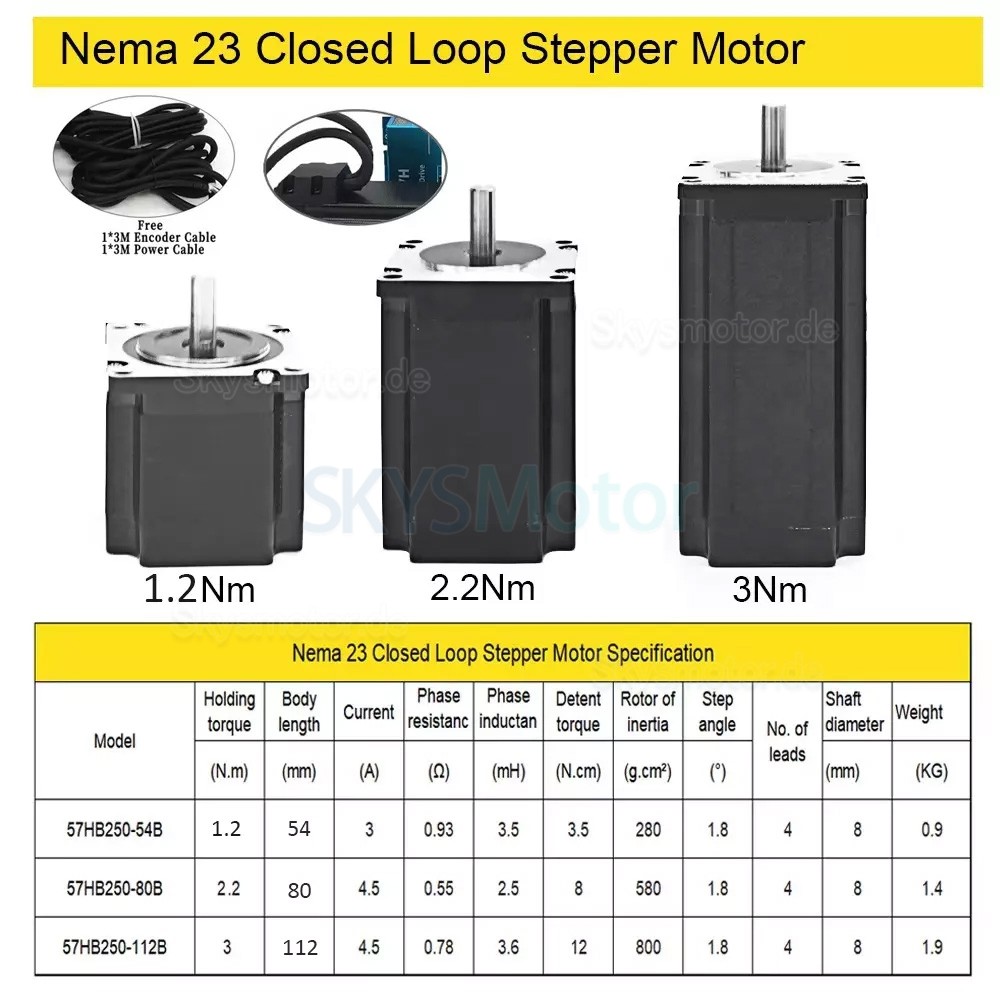

Motoraufnahme: Nema 23 Schrittmotor / 60er Servomotor
Material: Kohlenstoffstahl, Lagerstahl, Aluminiumlegierung

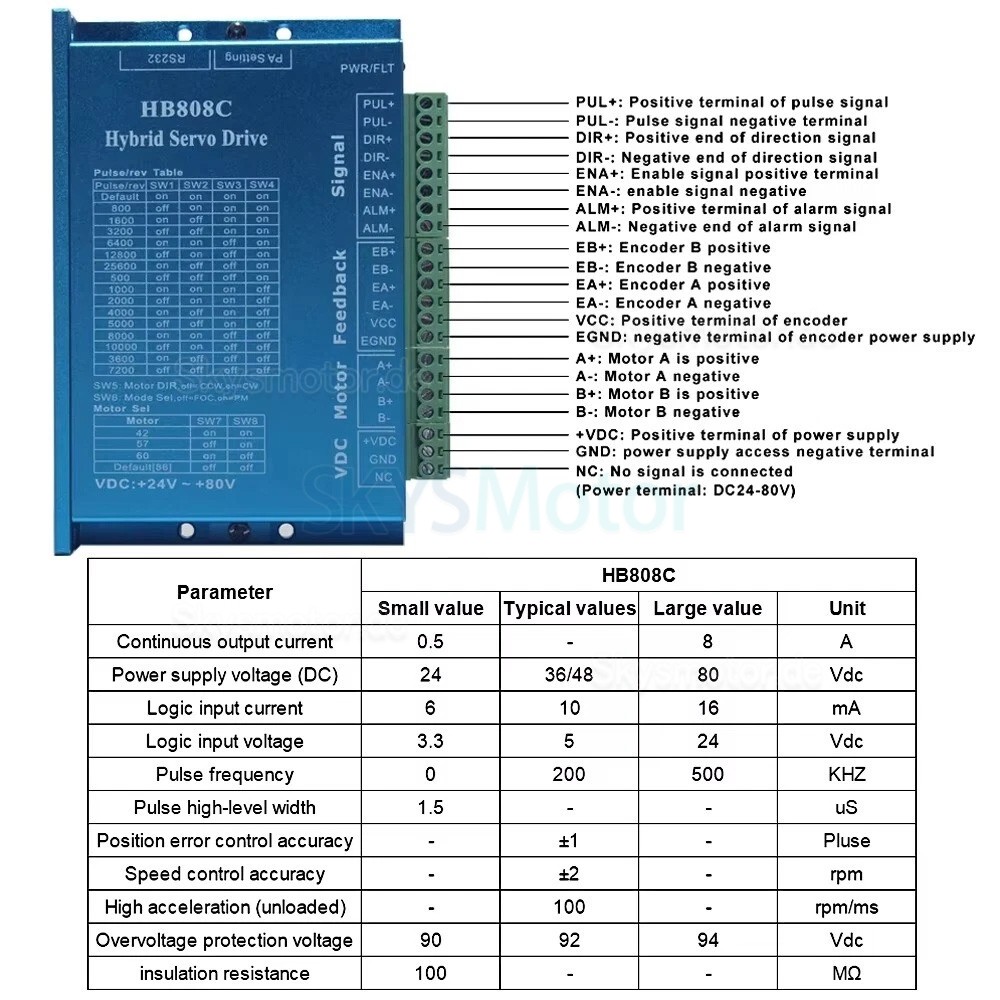

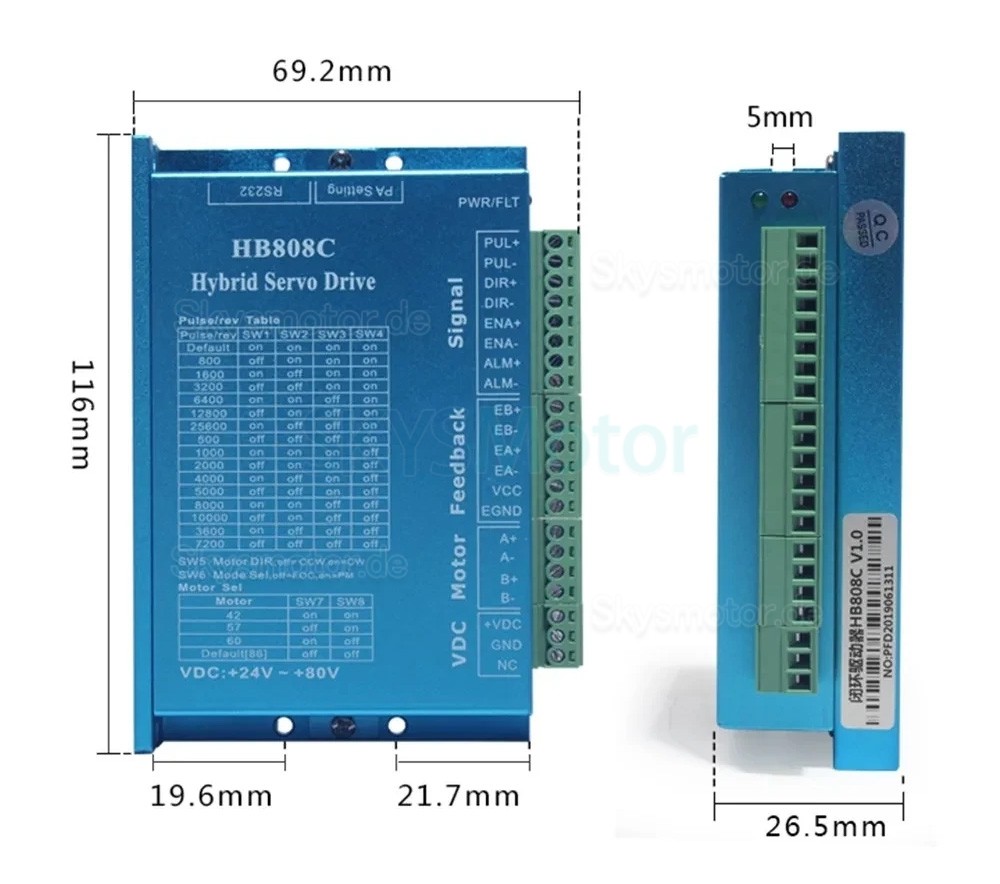

HB808C Treiber-Spezifikation:
Modell: HB808C
Typ: DSP-Schrittmotortreiber mit geschlossenem Regelkreis
Maximaler Spitzenstrom: 8 A
Impulsantwortfrequenz: 200 kHz
Mikroschritteinstellung: 200–51200 ppr
Eingangsspannung: 20–80 V AC / 30–110 V DC
Schutzfunktionen: Überspannung, Überstrom, Verfolgungsfehler, Überschreitungstoleranz
Signaleingang: Unterstützt PUL/DIR- und CW/CCW-Modi (Differenzial)
Kompatibilität: 5–24 V Signaleingang (kein Widerstand erforderlich)
Kühlung: Luftkühlung
Logiksignalstrom: 7–16 mA
Spezifikationen:
.jpg "Kugelgewindetrieb Linearführungstisch DXG-YR60 CNC Lineartisch Kit mit Nema 23-Schrittmotor (geschlossener Regelkreis) und Treiber Kit")
.jpg "Kugelgewindetrieb Linearführungstisch DXG-YR60 CNC Lineartisch Kit mit Nema 23-Schrittmotor (geschlossener Regelkreis) und Treiber Kit")
-
