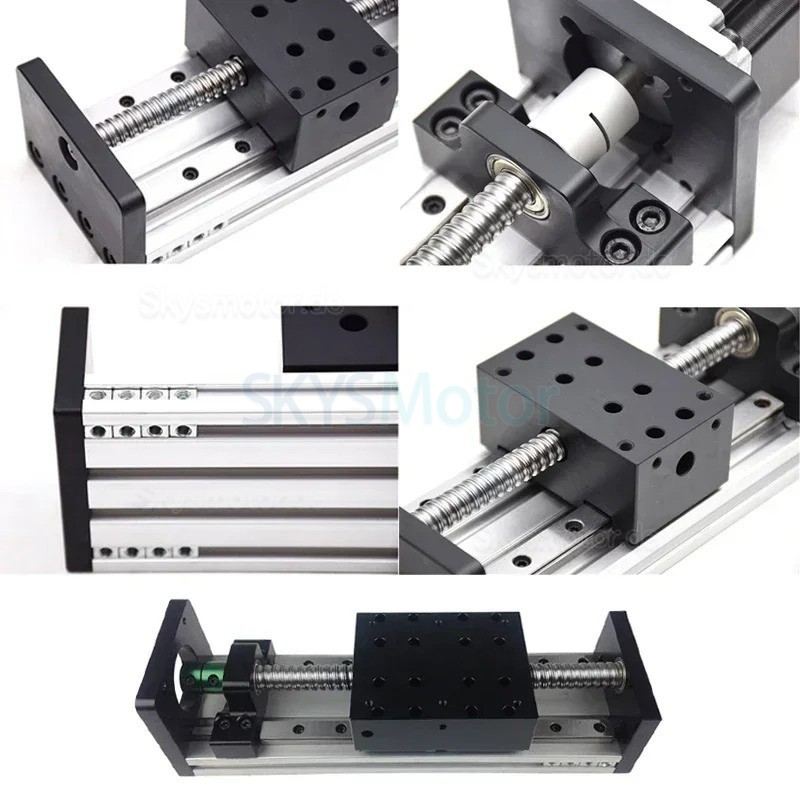

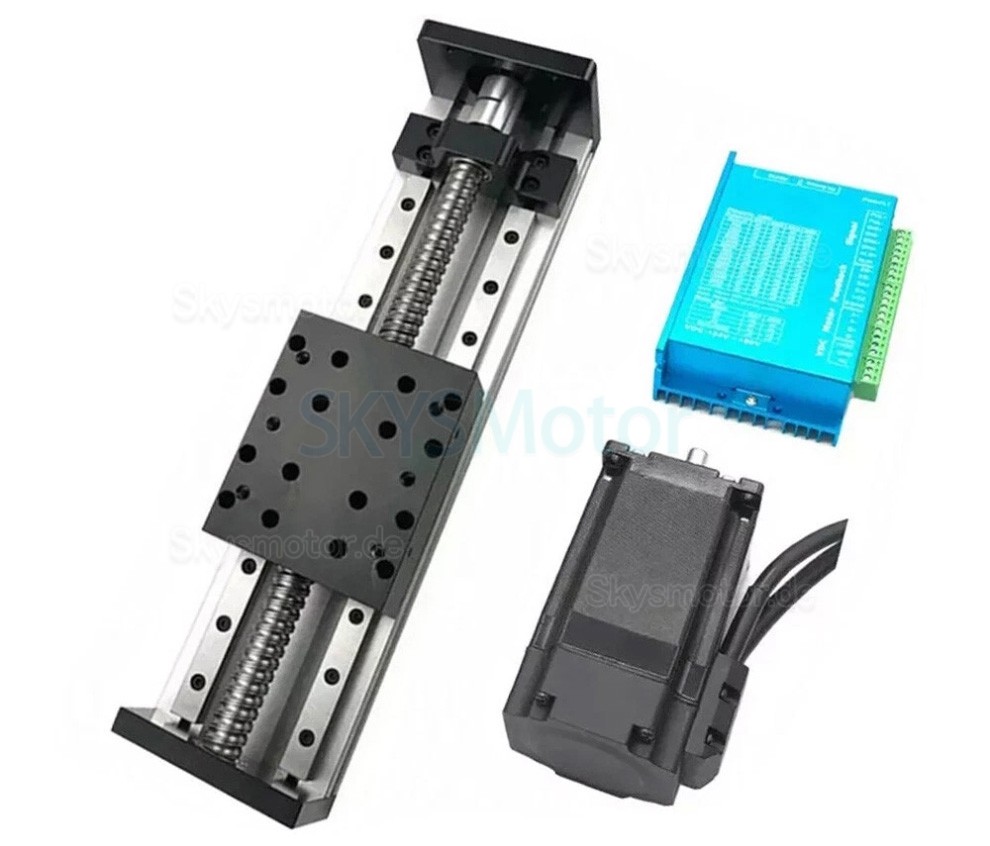

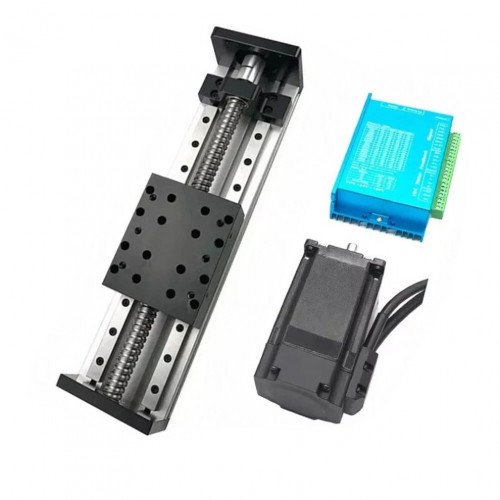

CNC-Lineartisch mit Kugelgewindetrieb und Doppelführungen / Motorisierter Lineartisch mit Motor und Treiber

CNC-Lineartisch mit Kugelgewindetrieb und Doppelführungen / Motorisierter Lineartisch mit Motor und Treiber

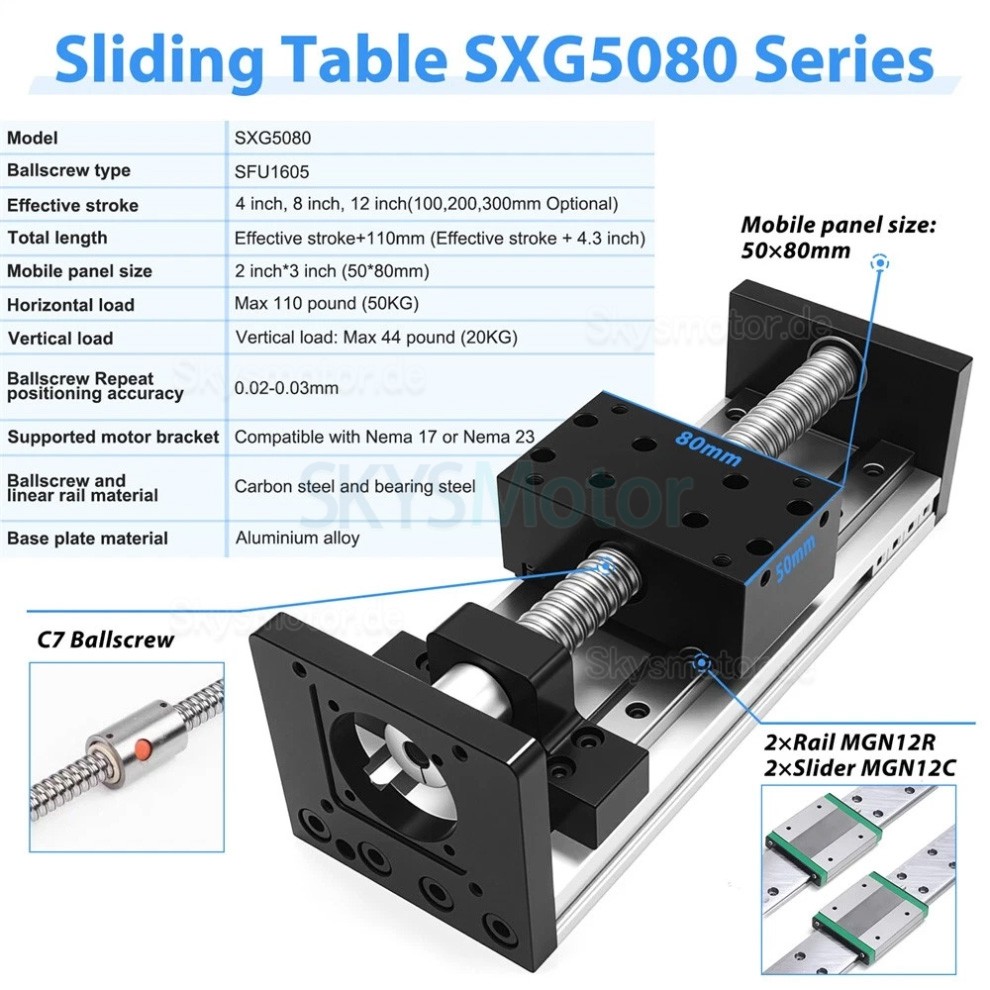

Parameter:
Modell: SXG5080 – Breite 80 mm
Kugelgewindespindeltyp: SFU1605 (16 mm Durchmesser, 5 mm Steigung; eine Umdrehung bewegt die Platte 5 mm)
Kugelgewindespindelgenauigkeit: C7-Stufe
Effektiver Hub: 300 mm (wahlweiser Bereich verfügbar)

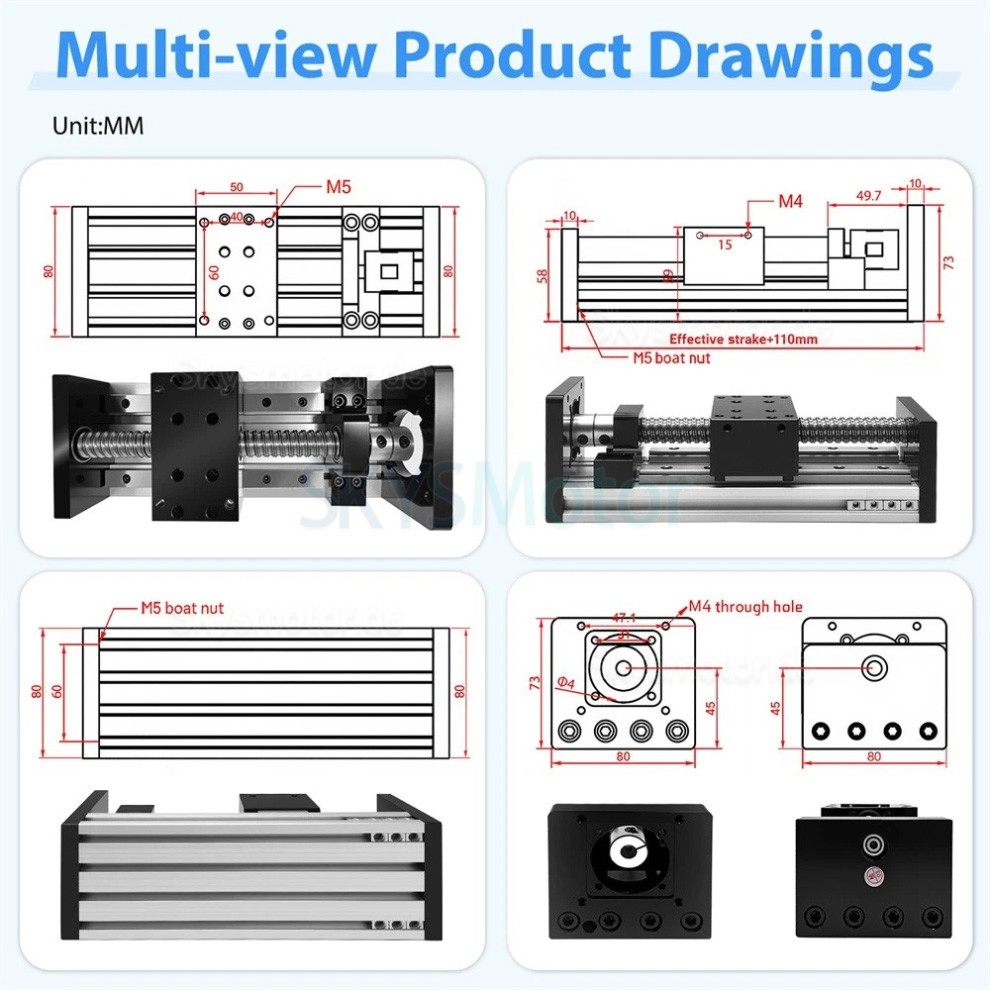

Gesamtlänge: Effektiver Hub + 110 mm (für Tisch 50×80 mm)
Abmessungen der beweglichen Platte: 50 × 80 mm
Führungsdurchmesser: 12 mm
Führungstyp: 2 × MGN12R
Schlittentyp: 2 × MGN12C (für Tisch 50×80 mm)
Horizontale Tragfähigkeit: bis zu 60 kg (132,28 lb)
Vertikale Tragfähigkeit: bis zu 30 kg (66,14 lb)
Maximale Geschwindigkeit: 500 mm/s
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Material der Kugelgewindespindel und Linearschienen: Kohlenstoffstahl und Wälzlagerstahl
Material der Grundplatte: Aluminiumlegierung

Lieferumfang Typ 1:
1 × CNC-Schiebetisch (gewünschte Spezifikation auswählen)
1 × 8-mm-zu-8-mm-Kupplung (für Nema 23 Schrittmotor)

Lieferumfang Typ 2:
1 × CNC-Schiebetisch (gewünschte Spezifikation auswählen)
1 × 8-mm-zu-8-mm-Kupplung

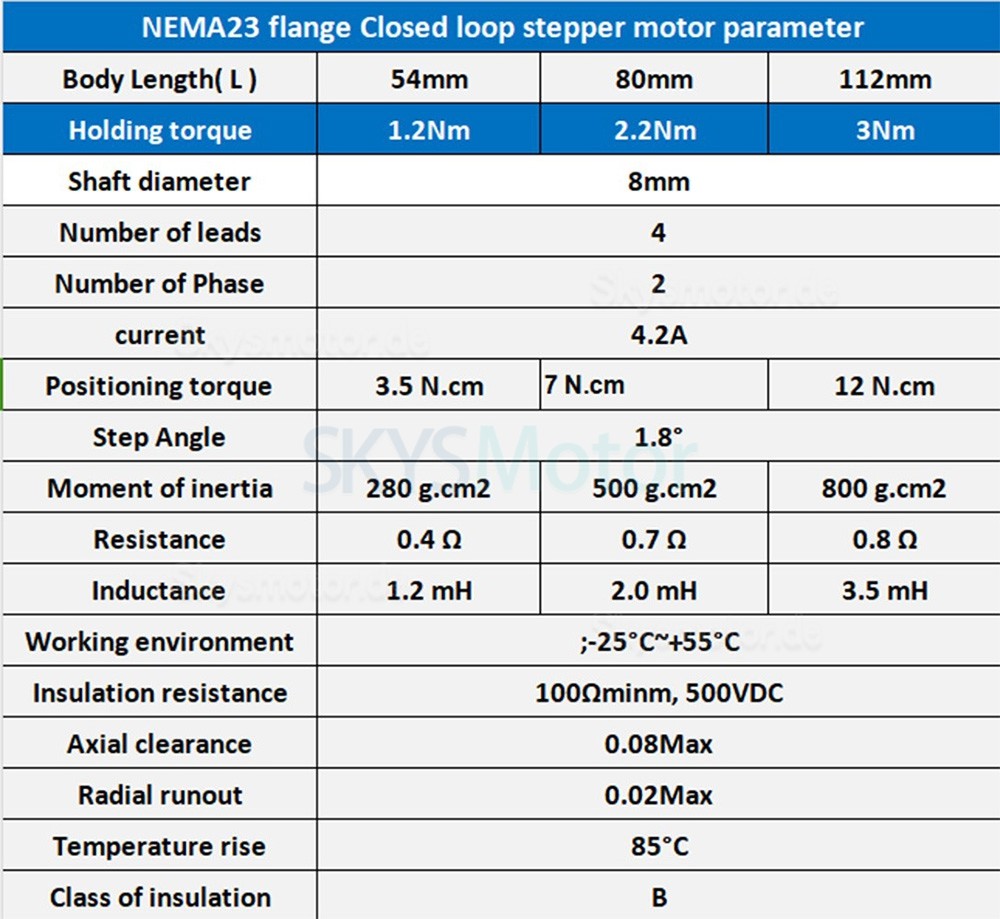

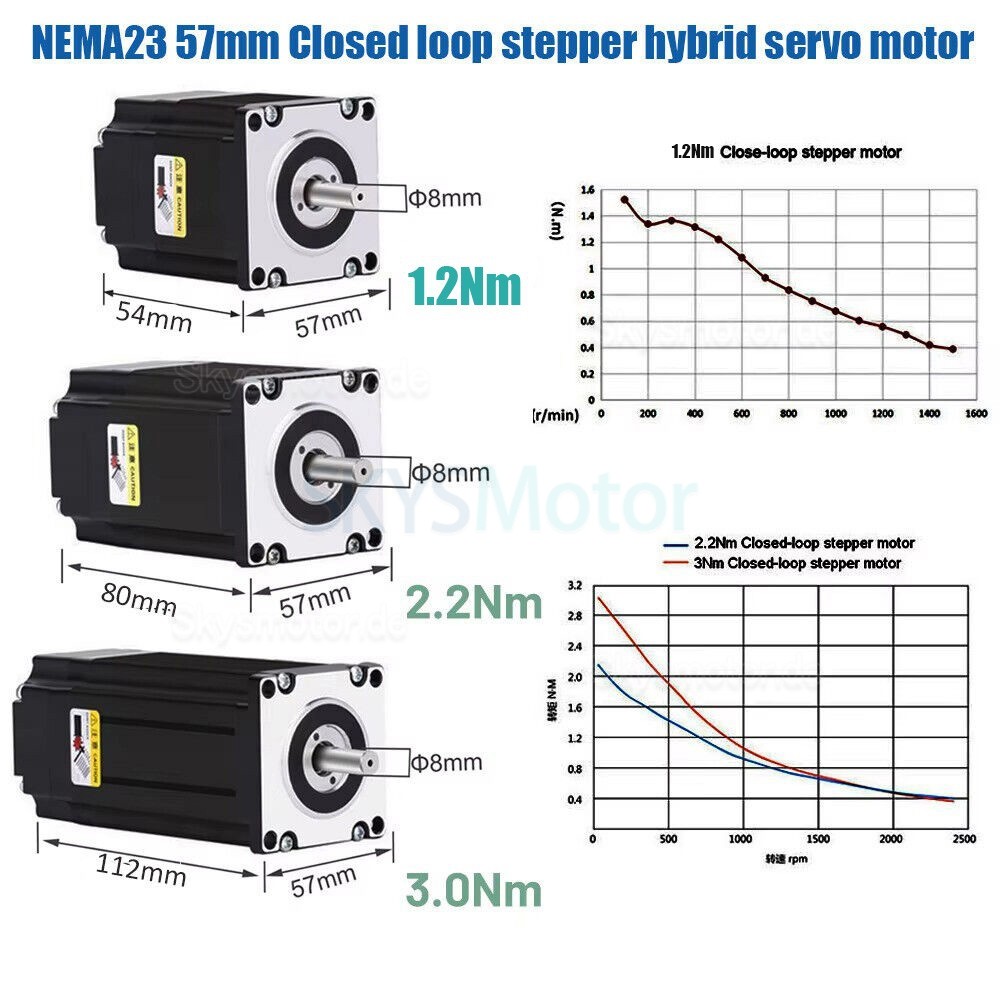

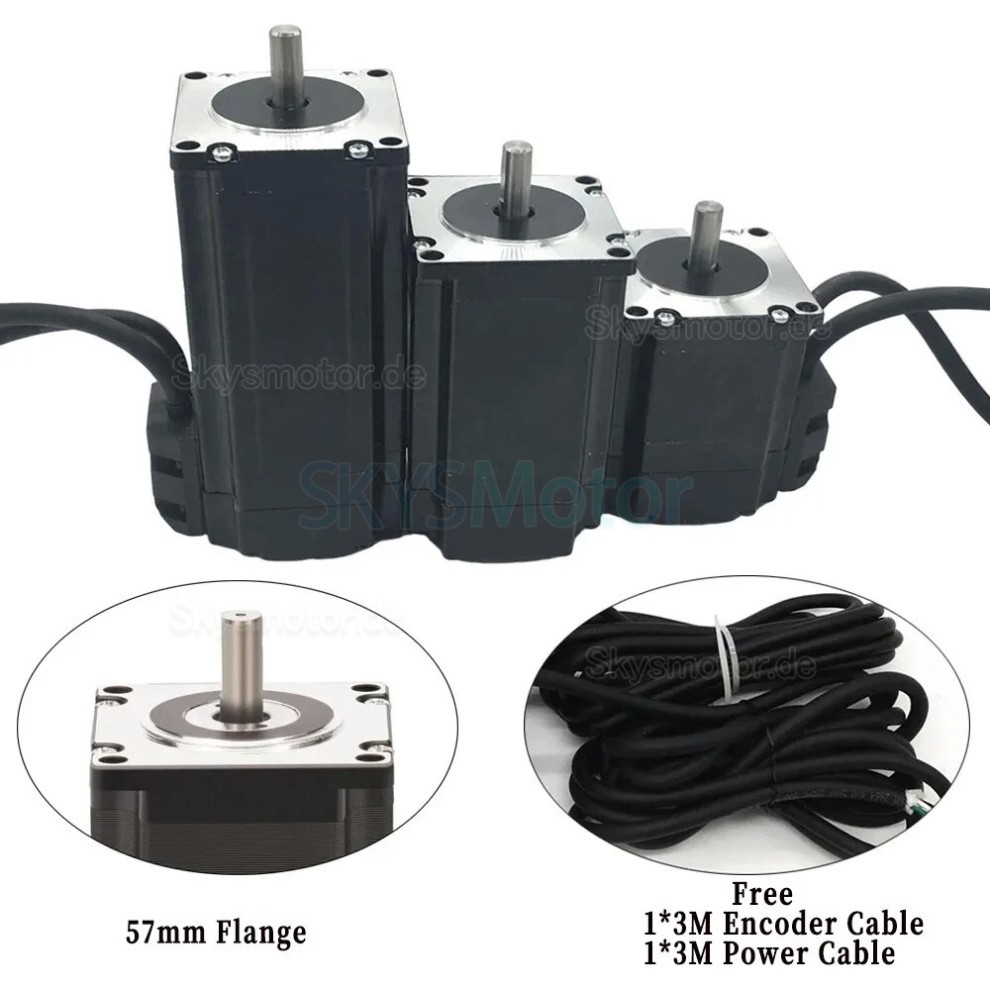

1 × Nema 23 Schrittmotor mit geschlossenem Regelkreis (1,2 Nm / 2 Nm / 3 Nm)
