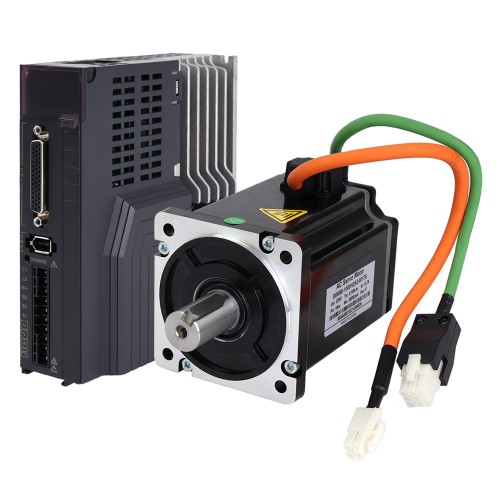

1000W AC Servomotor mit Steuerung Set E6-RS1000H2A2-M17S 3000U/min 3,18Nm 17-Bit-Encoder IP65(out of stock)
-
Handbücher und Dokumentation:
1000W AC Servomotor mit Steuerung Set E6-RS1000H2A2-M17S 3000U/min 3,18Nm 17-Bit-Encoder IP65
Items in kit
1 x E6-1000RS: 1000W AC Servoantrieb
1 x E6M80-1000H2A2-M17S: Servomotor, 3000 U/min, 3,18 Nm, 17 Bit-Encoder, IP65
1 x CMOL3M: 3,0 m Motorverlängerungskabel mit IP65 AMP Stecker
1 x CEOL3M: 3,0-m Encoderverlängerungskabel mit IP65 AMP Stecker
Servoantrieb-Spezifikation
Herstellerteilenummer: E6-1000RS
Nennausgangsstrom: 7.6A
RS232-, RS485-, CANOPEN-Buskommunikation
Unterstützt die Pulskontrolle
Encodersignale A/B/Z-Differenzausgang und Z OC-Ausgang
2 Eingänge und 4 Ausgänge
Nennspannung 220VAC 1ph
Nennleistung 1000W
17-Bit magnetisch inkrementell
Automatische Motoridentifikation
Abmessungen: 154*171*51mm
Servomotor Spezifikationen
Herstellerteilenummer: E6M80-1000H2A2-M17S
Nennspannung: 220VAC
Nennleistung: 1000W
Nenndrehmoment: 3,18Nm
Spitzendrehmoment: 9,54Nm
Nenndrehzahl: 3000 U/min
Spitzengeschwindigkeit:6000 U/min
Nennstrom: 5,7A
Spitzenstrom: 17,1A
Drehmomentkonstant: 0,54N.m/A
Widerstand: 1,1ohms
Induktivität: 0,64mH
Inertia: 2,0kg*m2*10-4
Polzahl: 5
Encoder-Typ: 17-Bit inkrementeller, magnetischer Encoder
Schutzart: IP65
Bauform: 80 x 80mm
Motorlänge: 111,5mm
Länge der Welle: 35mm
Wellendurchmesser: 19mm
Länge der Passfedernut: 25mm
Massegewicht: 2,75Kg
| Servomotor-Spezifikationen | |
|---|---|
| Mit Bremse | Ohne Bremse |
| Steuerungsmodi | Modbus RTU / Pulsmodus |
| Nennleistung (W) | 1000 |
| Eingangsspannung (V) | 220VAC |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 3,18 |
| Spitzengeschwindigkeit (U/min) | 6000 |
| Spitzendrehmoment (Nm) | 9,54 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | 80 x 80 |
| Wellendurchmesser (mm) | 19 |
| Schutzart | IP65 |
