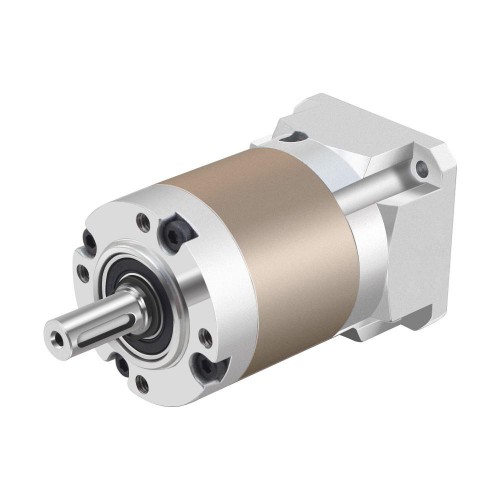

100:1 TQEG Series Nema 17 Planetary Gearbox TQEG17-G100 Backlash 20 Arcmin
- Handbücher und Dokumentation: Getriebedatenblatt:
100:1 TQEG Series Nema 17 Planetary Gearbox TQEG17-G100 Backlash 20 Arcmin
Leistungsstarkes Planetengetriebe der TQEG-Serie für Nema 17 mit 100:1 Übersetzung und hohem Wirkungsgrad (94 %). Mit geringem Verdrehspiel (≤20′), max. Drehmoment bis 20 Nm, leiser Lauf (≤55 dB) und IP54-Schutzklasse. Robuste Bauweise (42 × 42 mm), Passfedernut-Ausgangswelle (Ø8 mm) und lange Lebensdauer von 20.000 Stunden – für präzise und kraftvolle Antriebsanwendungen.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG17-G100
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 100: 1
Wirkungsgrad: 94%
Verdrehspiel im Leerlauf: <=20 Bogenminuten
Max. zulässiges Drehmoment: 10 Nm(88,51 lb-in)
Drehmoment (erlaubt): 20 Nm(177,01 lb-in)
Lärm: <=55dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 42 x 42 mm
Getriebelänge: 67 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ8 mm
Ausgangswellenlänge: 21,5 mm
Antriebswellendurchmesser: Φ5 mm
Antriebswellenlänge: 24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=20' |
| Flanschdurchmesser (mm) | 42 x 42 |
| Gewicht (g) | 391 |
| Getriebelänge (mm) | 67 |
| Eingangswellendurchmesser (mm) | 5 |
| Länge der Eingangswelle (mm) | 24 |
| Durchmesser der Ausgangswelle (mm) | 8 |
| Länge der Ausgangswelle (mm) | 21,5 |
| Anzug für Motor | Nema 17 |
| Untersetzung | 100 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
-
