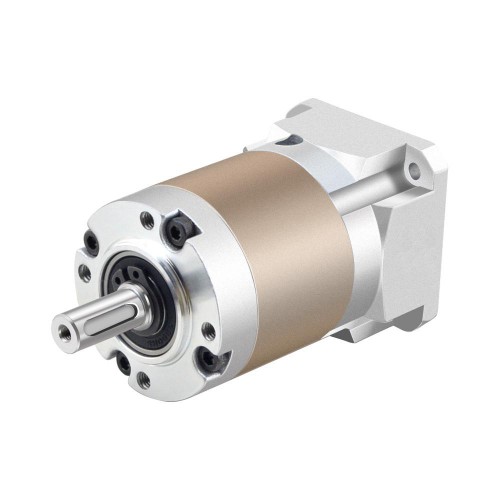

TQEG-Serie Nema 17 Planetengetriebe TQEG17-G20 Untersetzung 20:1 Verdrehspiel 20'
- Handbücher und Dokumentation: Getriebedatenblatt:
TQEG-Serie Nema 17 Planetengetriebe TQEG17-G20 Untersetzung 20:1 Verdrehspiel 20'
Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 20:1 und ein maximales Spiel von 20 Winkelminuten. Das Inline-Planetengetriebe verfügt über eine integrierte Eingangswellenkupplung, die mit jedem Standard-NEMA-17-Schrittmotor, bürstenlosen Gleichstrommotor und Servomotor kompatibel ist.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG17-G20
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 20: 1
Wirkungsgrad: 94%
Verdrehspiel im Leerlauf: <=20 Bogenminuten
Max, zulässiges Drehmoment: 12 Nm
Drehmoment (erlaubt): 24 Nm
Lärm: <=55dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 42 x 42 mm
Getriebelänge: 67 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ8 mm
Ausgangswellenlänge: 21,5 mm
Antriebswellendurchmesser: Φ5 mm
Antriebswellenlänge: 24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=20' |
| Flanschdurchmesser (mm) | 42 x 42 |
| Gewicht (g) | 382 |
| Getriebelänge (mm) | 67 |
| Eingangswellendurchmesser (mm) | 5 |
| Länge der Eingangswelle (mm) | 24 |
| Durchmesser der Ausgangswelle (mm) | 8 |
| Länge der Ausgangswelle (mm) | 21,5 |
| Anzug für Motor | Nema 17 |
| Untersetzung | 20 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
-
