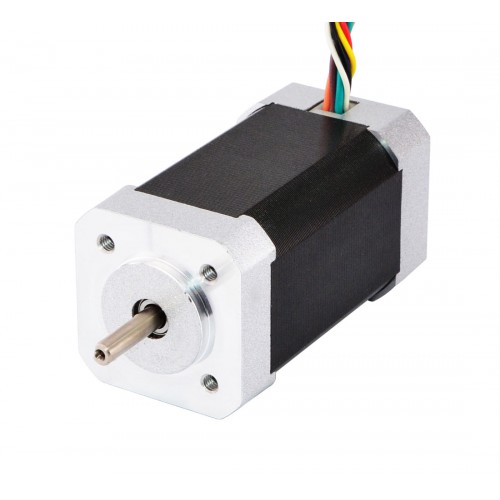

42BLS 24V Bürstenlose DC Motor 42BLS100-24-01 4000U/min 0,25Nm 105W 42x42x100mm 0,6A
Kaufen Sie jetzt:€51,98
42BLS 24V Bürstenlose DC Motor 42BLS100-24-01 4000U/min 0,25Nm 105W 42x42x100mm 0,6A
Der 42BLS 24V bürstenlose DC-Motor (BLDC), Modell 42BLS100-24-01, hat eine Nennspannung von 24 V und eine Nenndrehzahl von 4000 U/min. Mit einem Nenndrehmoment von 0,25 Nm und einer Nennleistung von 105 W.
Elektrische Spezifikation
- Herstellerteilenummer: 42BLS100-24-01
- Phasen: 3
- Polzahl: 4
- Nennspannung: 24V
- Nenndrehzahl: 4000±10%U/min
- Leerlaufdrehzahl: 5900U/min
- Nenndrehmoment: 0,25Nm
- Nennstrom: 6.4±10%A
- Leerlaufstrom: 0,6A
- Nennleistung: 105W
- Isolationsklasse: Klasse B
- Isolationswiderstand: 100MΩ min. bei 500 V DC
- Durchschlagsfestigkeitsprüfung: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: 42x42mm
- Motorlänge: 99,2mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 20mm
- Wellentyp: D-Flachwelle
- Länge der D-Flachwelle: 15mm
- Länge der hinteren Welle: 13.5mm
- Durchmesser der hinteren Welle: Φ5mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300mm
- Lagertyp: NMB-Kugellager, C3
- Sensor: Hall-Sensor
- Gewicht: 0,85kg
Anschluss
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Orange
|
Grün
|
Braun
|
Rot
|
Schwarz
|
Gelb
|
Weiß
|
Blau
|
| BLDC-Motorspezifikation | |
|---|---|
| Lagertyp | NMB-Kugellager, C3 |
| Isolationsklasse | Klasse B |
| Anzahl der Leitungen | 8 |
| Anzahl der Phasen | 3 |
| Polzahl | 4 |
| Nennstrom (A) | 6,4 |
| Nennleistung (W) | 105 |
| Nenndrehzahl (U/min) | 4000±10% |
| Nenndrehmoment (Nm) | 0,25 |
| Nenndrehmoment (oz.in) | 35,4 |
| Nennspannung (V) | 24 |
| Sensortyp | Hall-Sensor |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Flanschdurchmesser | 42x42 |
| Motorlänge (mm) | 99,2 |
| Physikalische Spezifikation | |
| Gewicht (g) | 850 |
