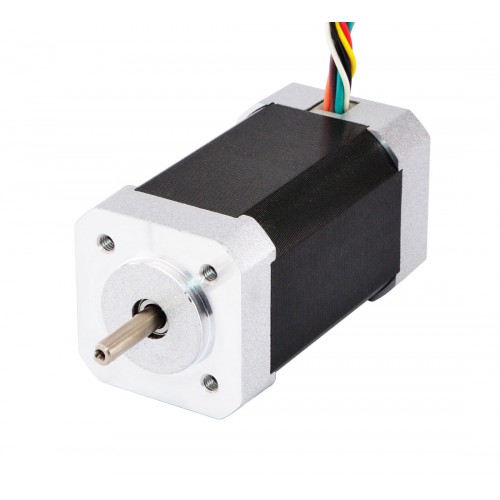

42BLS 24V Bürstenlose DC Motor 42BLS80-24-01 4000U/min 0,185Nm 77,5W 42x42x80mm 0,5A

42BLS 24V Bürstenlose DC Motor 42BLS80-24-01 4000U/min 0,185Nm 77,5W 42x42x80mm 0,5A

Der 42BLS 24V Bürstenlose DC Motor (BLDC), Modell 42BLS80-24-01, bietet eine ausgezeichnete Leistung bei einer Nennspannung von 24V und einer Nenndrehzahl von 4000 U/min. Mit einem Nenndrehmoment von 0,185 Nm und einer Nennleistung von 77,5 W eignet sich dieser Motor für Anwendungen, die eine mittlere Drehzahl und präzise Steuerung erfordern.

Elektrische Spezifikation

• Herstellerteilenummer: 42BLS80-24-01
• Phasen: 3
• Polzahl: 4
• Nennspannung: 24V
• Nenndrehzahl: 4000±10%U/min
• Leerlaufdrehzahl: 5900U/min
• Nenndrehmoment: 0,185Nm
• Nennstrom: 4,8±10%A
• Leerlaufstrom: 0,5A
• Nennleistung: 77,5W
• Isolationsklasse: Klasse B
• Isolationswiderstand: 100MΩ min. bei 500 V DC
• Durchschlagsfestigkeitsprüfung: 500 VAC, 1 Minute

Physikalische Spezifikation

• Bauform: 42x42mm
• Motorlänge: 79,2mm
• Wellendurchmesser: Φ5mm
• Länge der Welle: 20mm
• Wellentyp: D-Flachwelle
• Länge der D-Flachwelle: 15mm
• Länge der hinteren Welle: 13,5mm
• Durchmesser der hinteren Welle: Φ5mm
• Anzahl der Leitungen: 8
• Leitungslänge: 300mm
• Lagertyp: NMB-Kugellager, C3
• Sensor: Hall-Sensor
• Gewicht: 0,65kg

Anschluss
