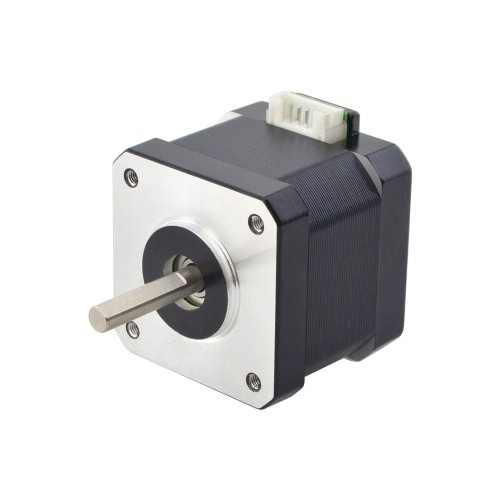

E-Serie Nema 17 Schrittmotor 17HE15-1504S 42Ncm 1,5A 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
E-Serie Nema 17 Schrittmotor 17HE15-1504S 42Ncm 1,5A 4 Drähte
Dieser bipolare Schrittmotor vom Typ 17HE15-1504S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 42 Ncm. Der Motor arbeitet mit einem Nennstrom von 1,5 A pro Phase, einem Phasenwiderstand von 2,3 Ohm und einer Induktivität von 4,0 mH. Die Abmessungen betragen 42 x 42 mm bei einer Motorlänge von 38 mm. Die Welle hat einen Durchmesser von 5 mm, eine Gesamtlänge von 23,5 mm und ist 20 mm als D-Flachwelle ausgeführt. Vier Anschlussleitungen mit je 1000 mm Länge sind vorhanden.
Elektrische Spezifikation
Herstellerteilenummer: 17HE15-1504S
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 42Ncm
Nennstrom/Phase: 1,50A
Phasenwiderstand: 2,3ohms
Induktivität: 4,0mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 38mm
Wellendurchmesser: Φ5mm
Länge der D-Flachwelle: 20mm
Länge der Welle: 23,5mm
Anzahl der Leitungen: 4
Leitungslänge: 1000mm
Gewicht: 280g
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Blau | Grün | Rot |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 42 |
| Haltemoment (oz.in) | 59,49 |
| Induktivität (mH) | 4,0 |
| Phasenwiderstand (ohm) | 2,3 |
| Nennstrom (A) | 1,5 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 38 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 23,5 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 280 |
| Abtriebswellentyp | D-Flachwelle |
| Schutzart | 40 |
