3-Achsen-CNC-Controller-Kit 1,9Nm Nema 23 Schrittmotor und TB6560 Treiber

3-Achsen-CNC-Controller-Kit 1,9Nm Nema 23 Schrittmotor und TB6560 Treiber

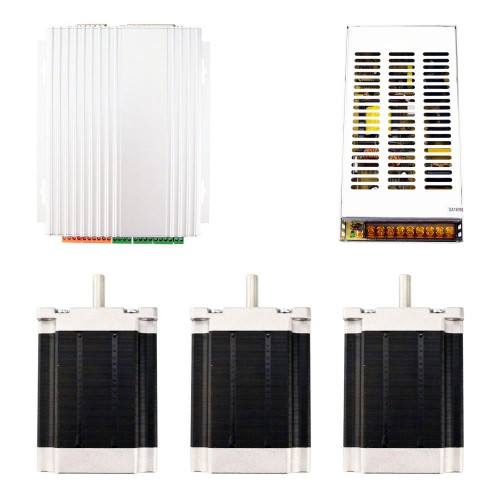

Dieses CNC-Kit enthält:

• 1 x 3 Achsen CNC-Schrittmotor Treiberplatine TB6560
• 3 x 1,9 Nm Nema 23 Schrittmotor
• 1 x 201W 24V 8,3A 115/230V Schaltnetzteil
• 1 x DB25-Parallelkabel und Handbuch CD

3-Achsen CNC-Treiberplatine TB6560

• Toshiba TB6560AHQ Chip –  maximaler Strom 3,5 A
• Auflösung: 1, 1/2, 1/8, 1/16 Mikroschrittausgang
• Betriebsspannung: DC 12–30 V, Nennspannung: 24 V
• Einstellbarer Strom: 100 %, 75 %, 50 % und 20 % des maximalen Stroms über integrierten Schalter.
• Halbstromfunktion bei fehlendem Signal zur Vermeidung von Motorüberhitzung.
• Ausgestattet mit einem 227-V-10-A-Relais.
• Manuelle Steuerschaltung enthalten.
• Überlast-, Überstrom- und Übertemperaturschutz.
• Schützen Sie den Computer durch Trennspannung (1000 V DC/DC) und Optokoppler.
• Unterstützt die meisten parallelen Softwareprogramme wie MACH3, KCAM4, EMC2 usw.
• Im Aluminiumgehäuse montiert, bietet es eine bessere Kühlleistung als ein Lüfter und einen sichereren Schutz der Platine.

Schrittmotor

• Herstellerteilenummer: 23HS30-2804S
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltemoment: 1.9Nm
• Nennstrom/Phase: 2,8A
• Stromspannung: 3,2V
• Phasenwiderstand: 1,13ohms
• Induktivität: 5,4mH ± 20%(1KHz)
• Bauform: 57 x 57mm
• Motorlänge: 76mm
• Wellendurchmesser: Φ6,35mm
• Länge der Welle: 21mm
• Anzahl der Leitungen: 4
• Leitungslänge: 500mm
• Gewicht: 1100g

Schaltnetzteil

• 24 V DC 8,3 A Ausgang
• AC-Eingangsspannungsbereich: 93~132V/176~264VAC
• 115 V/230 V AC per Schalter wählbar
• Freie Luftkühlung
• Geringe Ausgangswelligkeit und -stabilität
• Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
• 215 x 115 x 50 mm (L x B x H)
