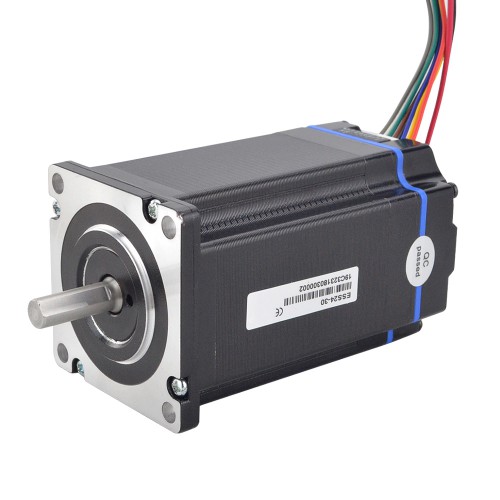

Nema 24 Integrierter Closed Loop Schrittmotor ESS24-30 3,0Nm 24-50VDC 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€134,18
Nema 24 Integrierter Closed Loop Schrittmotor ESS24-30 3,0Nm 24-50VDC 1000CPR
Dieser integrierte Closed-Loop-Schrittmotor der Größe Nema 24 (Modell ESS24-30) verfügt über ein Haltemoment von 3,0 Nm und arbeitet mit einer Eingangsspannung von 24 bis 50 VDC. Der Ausgangsspitzenstrom liegt zwischen 1,8 und 4,0 A. Der Motor ist mit einem Inkrementalgeber mit einer Auflösung von 1000 CPR und differenziellem Ausgang ausgestattet. Die Bauform beträgt 60 x 60 mm bei einer Motorlänge von 86 mm. Der Wellendurchmesser beträgt 8 mm, die Wellenlänge 24 mm. Der Isolationswiderstand liegt über 100 MΩ, die Isolationsfestigkeit bei 500 VAC für eine Minute. Das Gewicht beträgt 1433 g.
Elektrische Spezifikation:
- Herstellerteilenummer: ESS24-30
- Haltemoment: 3,0Nm
- Eingangsspannung: 24 - 50VDC
- Ausgangsspitzenstrom: 1,8 - 4,0A
- Logikeingangsstrom:10mA
- Logikeingangsspannung:5V
- Encoder-Typ: Inkrementalgeber
- Encoder-Ausgangstyp: Differenziell
- Encoder-Auflösung: 1000 CPR (Counts per Revolution)
- Encoder-Ausgangssignalkanäle: 2
- Isolationswiderstand: > 100MΩ
- Isolationsfestigkeit: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Motorlänge: 86mm
- Wellendurchmesser: Φ8mm
- Länge der D-Flachwelle: 20mm
- Länge der Welle: 24mm
- Gewicht: 1433g
Anschluss
|
+DC
|
GND
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rot
|
Schwarz
|
Rot
|
Gelb
|
Blau
|
Schwarz
|
Braun
|
Grün
|
Weiß
|
Grau
|
| Integrierte Schritt-/Servomotor-Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 - 50 VDC |
| Länge (mm) | 86 |
| Ausgangsstrom | 1,8 - 4,0 A |
