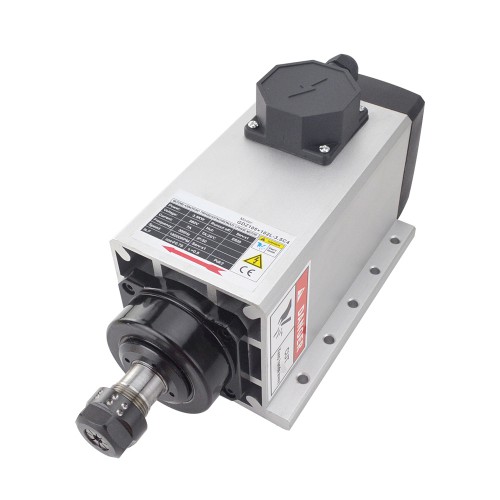

3,5KW Luftgekühlter Quadratischer AC-Spindelmotor GDZ105×102L-3.5C4 380V 18000U/min 300Hz ER20 Spannzange
Der luftgekühlte quadratische AC-Spindelmotor GDZ105×102L-3.5C4 liefert eine Ausgangsleistung von 3,5 kW bei 380 V und 7 A. Die maximale Drehzahl beträgt 18.000 U/min bei einem Frequenzbereich von 0 bis 300 Hz. Das Edelstahlgehäuse hat eine kompakte Bauform mit den Abmessungen 192 × 102 mm. Die Rundlaufabweichung liegt unter 0,005 mm. Ausgestattet ist der Motor mit einer ER20-Spannzange (6 mm) sowie vier Präzisionslagern (2×7005 vorne, 2×7002 hinten). Die Schmierung erfolgt über Fett, die Kühlung über Luftzirkulation. Dieser Spindelmotor kann in CNC-Fräs- und Gravuranwendungen eingesetzt werden, bei denen eine hohe Drehzahlstabilität und robuste Gehäusebauweise gefordert sind.
Spezifikation
- Herstellerteilenummer: GDZ105×102L-3.5C4
- Material: Edelstahl
- Größe: 192x102(Länge: 192 mm, Breite: 102 mm)
- Leistung: 3,5 KW
- Stromspannung: 380 VAC
- Stromstärke: 7 A
- Frequenz: 0 ~ 300 Hz
- Geschwindigkeit: 0 ~ 18000 U/min
- Kühlung: Luftgekühlt
- Rundlaufabweichung: Weniger als 0,005 mm
- Lagerschmierung: Fett
- Spannzangengröße: ER20 Spannzange(6 mm)
- Lager: 2x7005, 2x7002
- Gewicht: 8,1 kg
| Spindelmotorspezifikation | |
|---|---|
| Lagerschmierung | Fett |
| Lager | 2x7005, 2x7002 |
| Motorlänge (mm) | 192 |
| Spannzangengröße | ER20 |
| Kühlung | Luftgekühlt |
| Stromstärke (A) | 7 |
| Frequenz (Hz) | 0 - 300 |
| Material | Edelstahl |
| Form | Quadratisch |
| Geschwindigkeit (U/min) | 0 - 18000 |
| Spannung (VAC) | 380 |
| Gewicht (kg) | 8,1 |
| Leistung (kW) | 3,5 |
| Gehäusehöhe (mm) | 105 |
| Gehäusebreite (mm) | 102 |
